Echo Dot (5ª Geração)

Integrantes

1. Descrição do produto selecionado

O Echo Dot é um alto-falante inteligente desenvolvido pela Amazon, projetado para facilitar tarefas do dia a dia por meio de comandos de voz. Suas funções principais incluem:

• Reprodução de música;
• Controle de dispositivos de automação residencial, como luzes, tomadas e termostatos inteligentes;
• Acesso a informações em tempo real, como notícias, previsão do tempo e trânsito;
• Configuração de alarmes, timers e lembretes.
• Integração com serviços da Amazon.

O público-alvo inclui interessados em automação residencial, assistentes virtuais e entretenimento por voz. O Echo Dot é geralmente utilizado em ambientes domésticos, como salas, quartos ou cozinhas, mas também pode ser usado em escritórios pequenos.

Componentes e sensores

• Processador principal: MediaTek MT8519BAAV (Amazon AZ2 Neural Edge).
• Memória RAM: SK Hynix H54926AY - 512 MB LPDDR4 a 4266 Mbps.
• Armazenamento flash: Micron NW942 NAND.
• Microfones: captam comandos de voz.
• Alto-falante: reproduz música, voz da Alexa e outros sons.
• Botões físicos: controlam volume, ação e mute do microfone.
• LEDs RGB (anel de luz): fornecem feedback visual sobre status e notificações.
• Sensor de luz: ajusta o brilho do anel de LED conforme a iluminação do ambiente.
• Sensor de temperatura: permite automações baseadas na temperatura ambiente.

Tecnologias de comunicação e controle embarcadas

• Wi-Fi de banda dupla (2,4 GHz e 5 GHz): permite conexão com internet, streaming de áudio e controle de dispositivos inteligentes.
• Bluetooth: streaming de áudio e controle remoto de áudio/vídeo.
• Compatibilidade com Matter / Casa Inteligente: protocolos de automação residencial.
• Controle via app Alexa: permite configurar dispositivos, rotinas e Skills.

2. Principais Módulos do Sistema

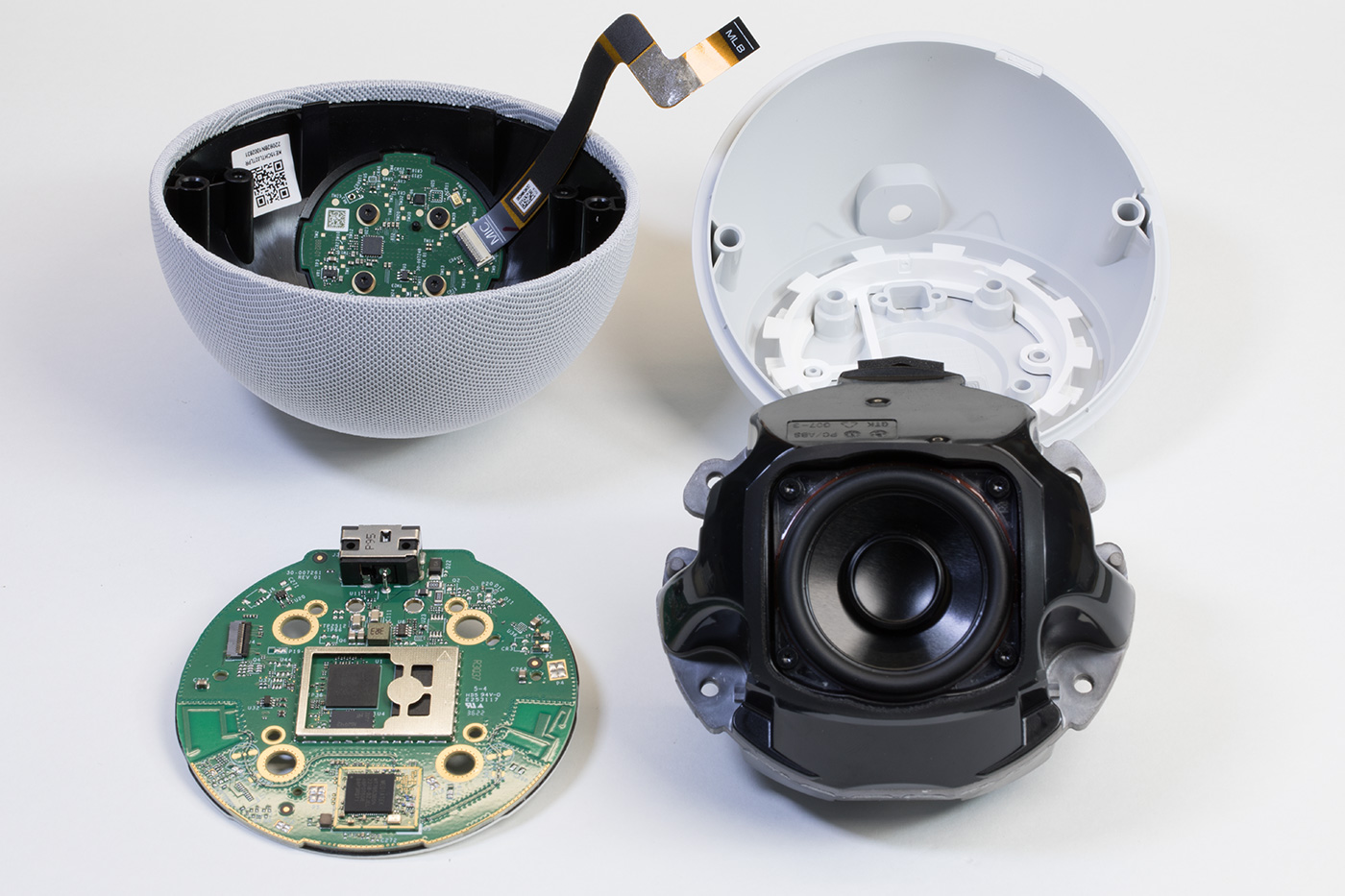

A arquitetura de hardware do Echo Dot 5ª Geração é geralmente dividida em duas placas de circuito principais interconectadas por cabos flat (ribbon cables), além dos componentes periféricos (AGGARWAL, 2023).

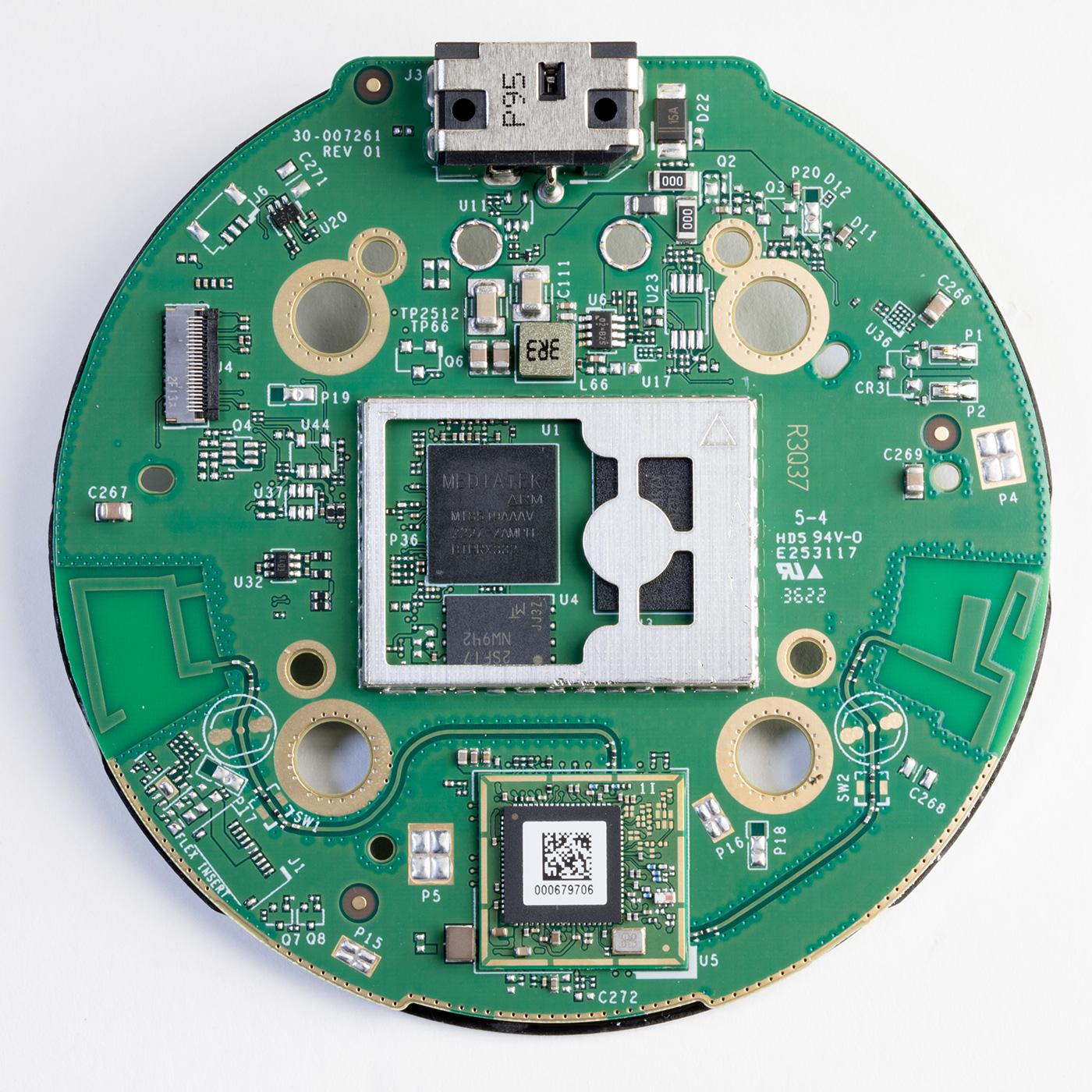

PCB Principal (Main Board - Base)

Localizada na parte inferior do dispositivo, é onde ocorre o processamento pesado e o gerenciamento de energia.

• SoC (System on Chip): Processador principal (geralmente MediaTek MT8519) que gerencia o sistema operacional embarcado (baseado em Linux/Fire OS) (AGGARWAL, 2023).
• Processador Neural Edge (AZ2): Co-processador proprietário da Amazon que permite o processamento de redes neurais diretamente no dispositivo (na "borda"). Isso acelera o reconhecimento de voz para comandos comuns e a detecção da palavra de ativação sem depender 100% da nuvem (AMAZON, [s.d.]a).
• Conectividade:
  • Wi-Fi: Dual-band (802.11ac) para comunicação com a nuvem da Amazon.
  • Bluetooth: Suporte a A2DP para streaming de áudio e AVRCP para controle de mídia; também usado para Bluetooth Low Energy (BLE) Mesh.
  • Matter/Thread: O dispositivo contém rádios compatíveis com Thread e atua como um controlador Matter, facilitando a integração com dispositivos de casa inteligente modernos (AMAZON, [s.d.]b).
• PMIC (Power Management IC): Circuito integrado responsável por distribuir as diferentes tensões necessárias para o processador, LEDs e amplificador, recebendo a energia da fonte externa (entrada DC) (DOREY, [s.d.]).
• Amplificador de Áudio: Chip dedicado para impulsionar o alto-falante com eficiência classe D (comum em dispositivos compactos para evitar superaquecimento) (DOREY, [s.d.]).

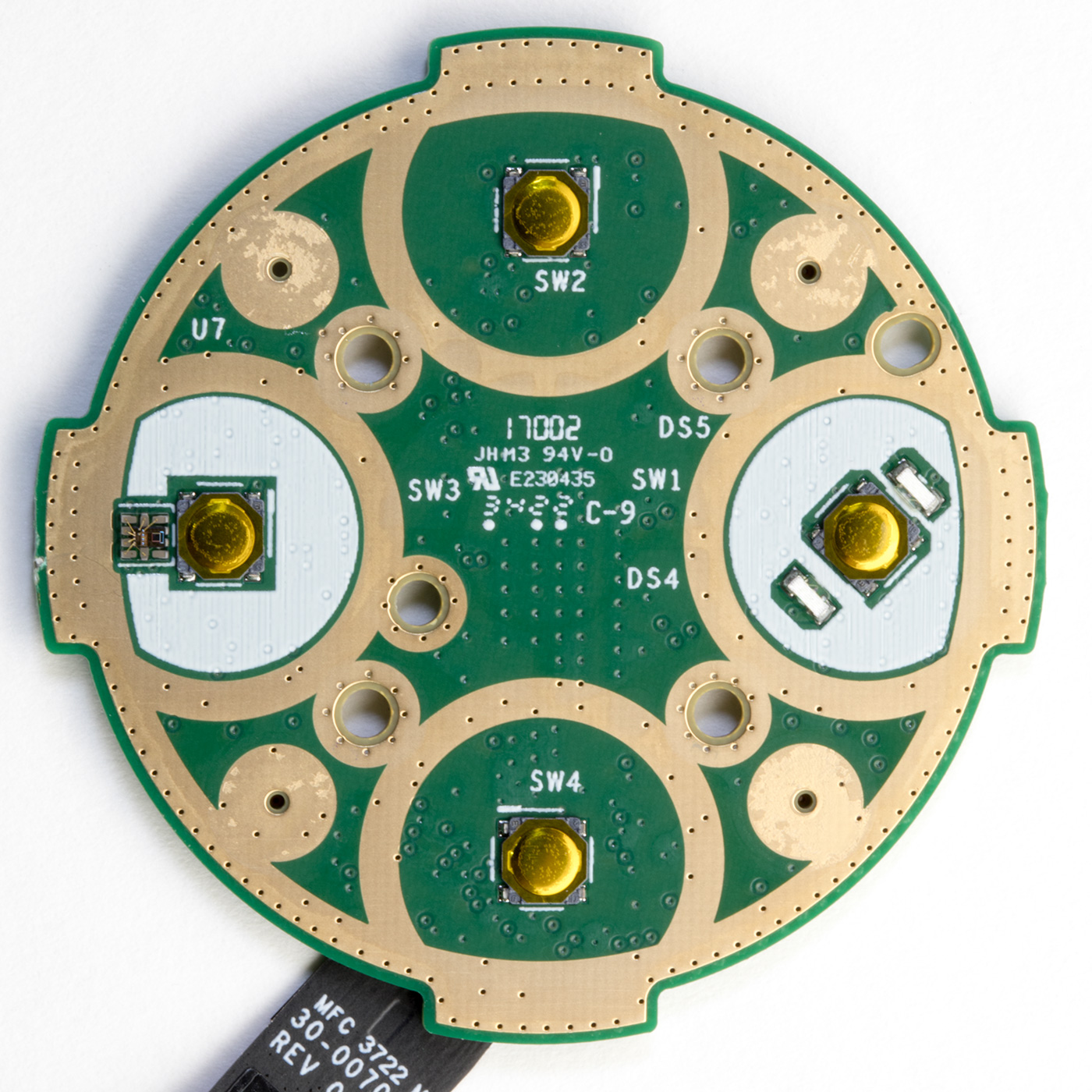

PCB Superior (Daughter Board - Topo)

Focada na interface com o usuário e captação de áudio, isolada da placa principal para reduzir interferência elétrica nos sinais analógicos sensíveis.

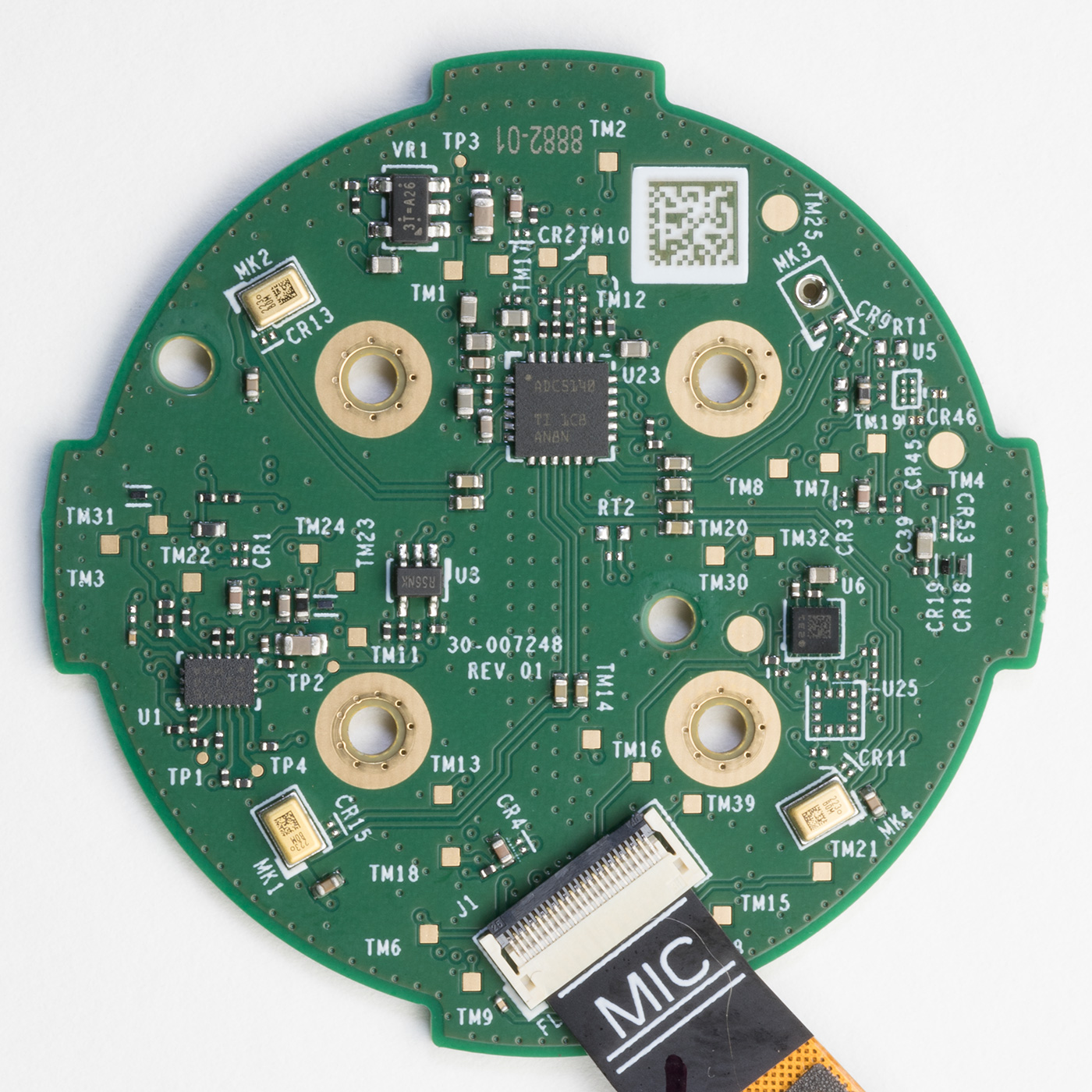

• Matriz de Microfones (Microphone Array): Diferente de gerações anteriores que possuíam 4 ou mais, a 5ª geração utiliza 3 microfones analógicos otimizados com algoritmos de beamforming para localização da fonte sonora e cancelamento de ruído (AGGARWAL, 2023).
• Sensores e Interface:
  • Sensor de Temperatura: Termistor integrado para monitoramento ambiental, permitindo rotinas de automação baseadas na temperatura da sala. Em alguns modelos, pode estar localizado aqui ou na placa principal, dependendo da revisão de hardware (AGGARWAL, 2023).
  • Acelerômetro: Permite controles por gestos de toque (tap gestures) na parte superior do dispositivo para pausar músicas, encerrar chamadas ou adiar alarmes (AMAZON, [s.d.]b).
  • Ultrassom: Não é um sensor dedicado, mas o sistema utiliza o alto-falante para emitir ondas inaudíveis e os microfones para detectar reflexos, funcionando como um sensor de presença/movimento (AMAZON, [s.d.]b).
  • Interface Física (Botões): Chaves táteis (tactile switches) para Volume (+/-), Ação e Mudo (que corta fisicamente a alimentação dos microfones por segurança) (DOREY, [s.d.]).

Componentes Periféricos (Off-board)

Módulos conectados às placas, mas fisicamente separados delas na montagem da carcaça.

• Alto-falante (Driver): Unidade de 1,73" (44 mm) de espectro total (full-range), posicionado voltado para a frente/baixo (AMAZON, [s.d.]b).

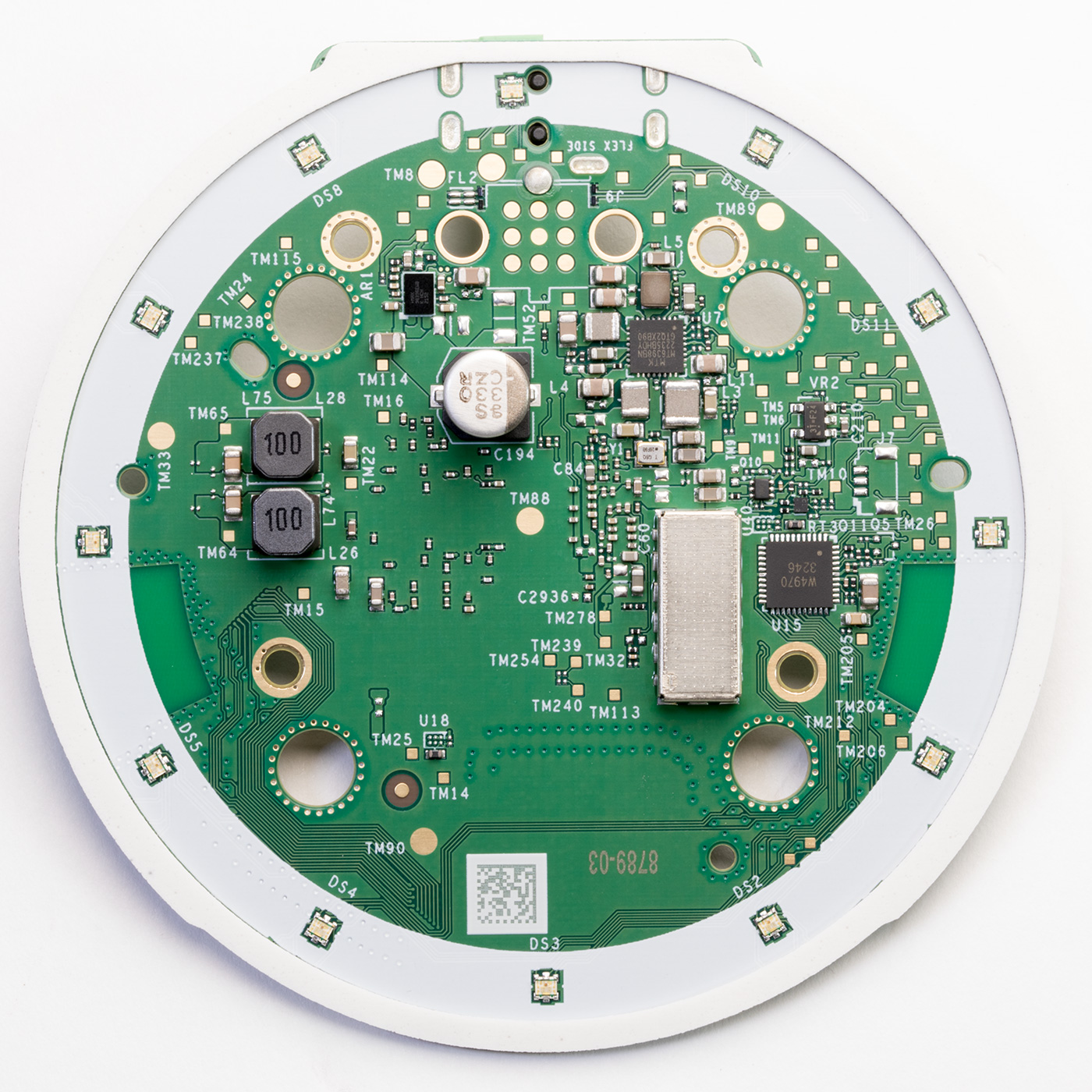

• Anel de LED RGB: Placa circular flexível ou rígida na base do dispositivo contendo LEDs endereçáveis e um difusor de luz para feedback visual.
• Antenas: Geralmente FPC (Flexible Printed Circuits) coladas nas laterais internas da carcaça esférica para garantir máxima recepção de sinal sem bloqueios da própria placa (AGGARWAL, 2023).

Identificação de Tecnologias Críticas

O funcionamento eficiente do Echo Dot depende de tecnologias chave para balancear desempenho, latência e consumo energético.

• Edge Computing com AZ2: O processador AZ2 permite que o dispositivo reconheça comandos frequentes e a palavra de ativação ("Alexa") muito mais rápido do que se tivesse que enviar todo o áudio para a nuvem, reduzindo a latência e a largura de banda necessária (AMAZON, [s.d.]a).
• Wake Word Detection (Economia de Energia): O dispositivo não mantém o processador principal e o rádio Wi-Fi em potência máxima o tempo todo. Ele utiliza um DSP (Digital Signal Processor) de baixíssimo consumo que fica constantemente "ouvindo" apenas padrões acústicos que correspondem à palavra de ativação. Somente quando esse padrão é detectado com confiança localmente é que o SoC principal "acorda" para gravar o comando e enviá-lo à nuvem (AMAZON SCIENCE, [s.d.]).
• Matter e Sidewalk: Além do Wi-Fi padrão, a integração do protocolo Thread (parte do padrão Matter) permite que o Echo Dot atue como um roteador de borda (border router), criando uma rede mesh de baixa energia para dispositivos locais. Ele também participa da rede Amazon Sidewalk (usando BLE neste modelo) para estender a conectividade de dispositivos externos (AMAZON, [s.d.]b).

3. Proposta de Reprodução com ESP32

Este projeto tem como objetivo criar um assistente de voz embarcado, semelhante a um Amazon Echo, utilizando a ESP32 como microcontrolador central. A ideia é que o usuário envie um áudio via Bluetooth a partir do celular, a ESP32 encaminhe o áudio e um contexto pré-definido para a API OpenAI Whisper + GPT, a nuvem processe o áudio e o contexto e então retorne um comando que será executado pela ESP32 em tempo real.

Funcionalidades

Os comandos possíveis incluem:

1. Controle de LEDs e relés

• Ligar ou desligar um LED comum através de um relé de 1 canal.

• Acender um LED RGB em uma cor específica.

1. Controle de motor

• Ligar ou desligar um motor DC através de um driver L298N.

1. Exibição de informações em tela OLED

• Mostrar na tela OLED 0.98" (I2C) o valor lido por um sensor de temperatura digital DS18B20.

1. Sistema de alarme baseado em sensor de gás

• Comparar o valor do sensor de gás com um limite fornecido pelo usuário e ativar um alarme (buzzer) caso o limite seja ultrapassado.

Fluxo Conceitual

1. O usuário envia um áudio via Bluetooth do celular para a ESP32.

2. A ESP32 envia o áudio e um contexto JSON para a API OpenAI Whisper + GPT via Wi-Fi.

3. A nuvem processa o áudio e o contexto, retorna o comando apropriado.

4. A ESP32 interpreta o comando e aciona o dispositivo correspondente (LED, motor, OLED ou alarme).

Tecnologias e Componentes

1. Microcontrolador: ESP32

2. Bluetooth: para receber o áudio do celular.

3. Wi-Fi: para enviar requisição para a API da OpenAI.

4. Sensores e atuadores:

• Relé de 1 canal + LED

• LED RGB

• Driver L298N + Motor DC

• Tela OLED 0.98" + DS18B20

• Sensor de gás + buzzer ativo

O desenvolvimento pode ser realizado utilizando o ESP-IDF, aproveitando suas bibliotecas de I2S, Wi-Fi, Bluetooth Classic / BLE, ADC, PWM e I2C.

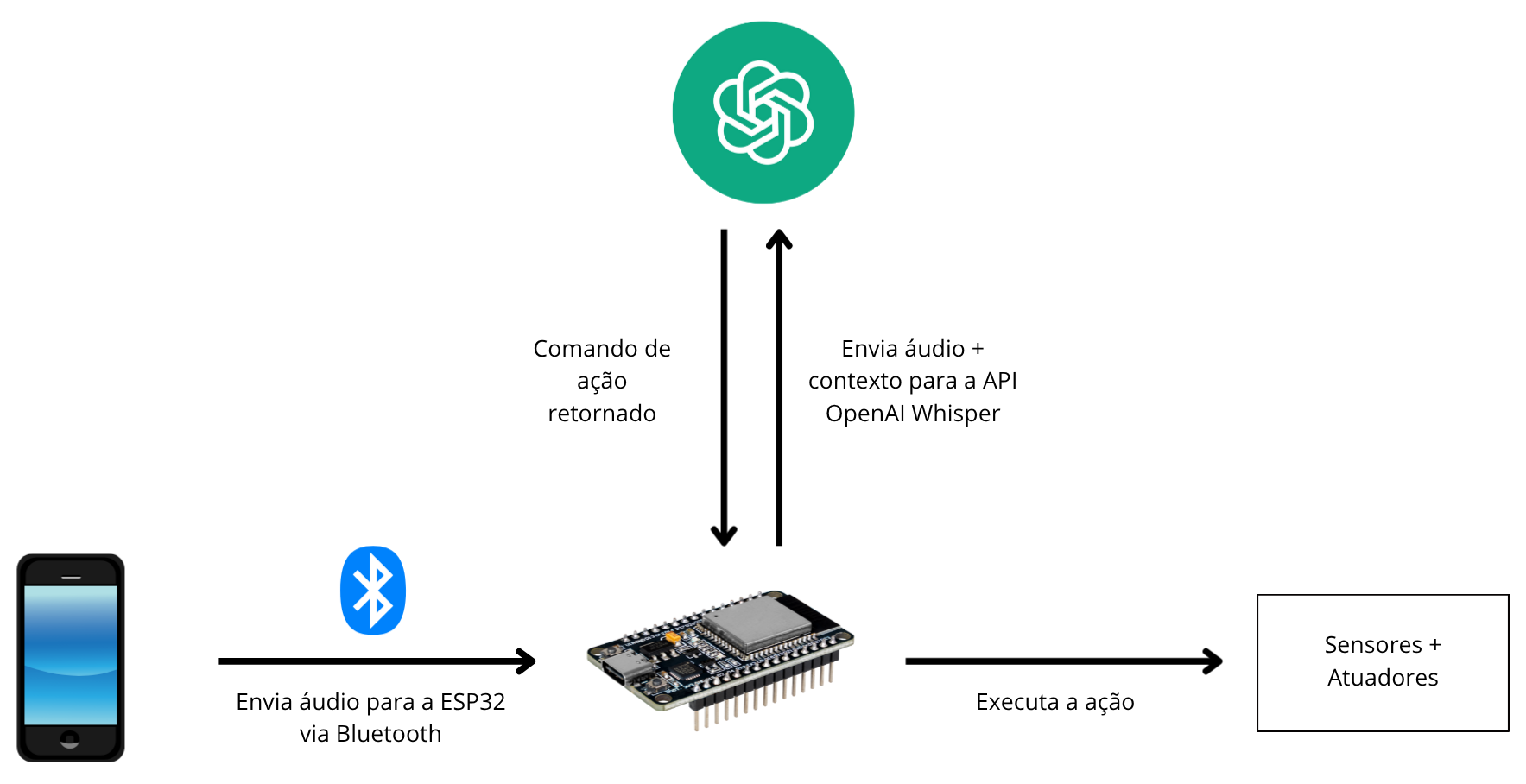

Diagrama Conceitual do Sistema

• O áudio capturado via Bluetooth é processado na nuvem;

• A resposta retorna apenas o comando a ser executado, minimizando o processamento local;

• Cada tipo de comando aciona o componente correspondente conectado à ESP32.

Limitações e Desafios Esperados

1. Formato e compatibilidade do áudio

• A ESP32 precisa converter o áudio recebido via Bluetooth para um formato compatível com a API (ex.: WAV 16kHz PCM).

1. Gerenciamento de contexto

• É necessário manter o contexto de comandos (LED, motor, sensor) atualizado e consistente para que o modelo da OpenAI interprete corretamente a intenção do usuário.

4. Comparativo com produtos similares

O produto entra na categória de Smart Speakers, com isso, será feito a análise de produtos semelhantes e o que eles oferem no mercado.

Produto em foco

Echo Dot (5ª Geração) O Echo Dot (5ª Geração) da Amazon é um alto-falante inteligente compacto com a assistente de voz Alexa, voltado para controle de casa inteligente, streaming de áudio, e integração com outros dispositivos Echo. Ele apresenta um alto-falante de 1,73″ (≈ 44 mm). Algumas características relevantes:

• Conectividade Wi-Fi dual-banda (802.11 a/b/g/n/ac) e Bluetooth.
• Peso de aproximadamente 304 g, dimensões de ~100 × 100 × 89 mm.
• Foco em simplicidade, integração com casa conectada, som razoável para o tamanho, não se propõe a substituir um sistema de alta fidelidade.

Em resumo: trata-se de um produto de entrada/intermediário em smart-home, com sólida integração de assistente e especificações atualizadas em relação às gerações anteriores, com ênfase prática e versatilidade.

Comparativo com produtos similares

A tabela abaixo compara o Echo Dot (5ª Geração) com cinco outros produtos de categoria semelhante (alto-falantes inteligentes ou smart speakers), que variam em geração ou em ecossistema (Amazon, Google, Apple, Sonos).

Diferenças de funcionalidades e implicações

• Ecossistema/Assistente: O Echo Dot (5ª geração) utiliza Alexa, o Nest Mini Google Assistant, o HomePod mini Siri, o Sonos Roam SL não foca primariamente em assistente de voz (mas pode suportar Alexa/Google via app) — portanto, escolha pode depender do ecossistema que o usuário já possui.
• Qualidade de som: O Echo Dot (5ª geração) melhorou em relação à 4ª (segundo fontes), mas ainda está abaixo de modelos premium como HomePod mini ou Sonos Roam SL. A Sonos oferece som mais robusto + portabilidade e resistência.
• Controle de casa inteligente/recursos de sensor: O Echo Dot (5ª geração) traz sensor de temperatura e detecção de movimento (em algumas versões) — o que não era tão presente nas versões anteriores. A HomePod mini oferece Thread (rede de malha para dispositivos smart-home) e integração Apple, o que a torna mais avançada para domótica.
• Mobilidade / bateria: A maioria dos modelos na tabela são de uso em tomada fixa. O Sonos Roam SL tem bateria interna, o que o torna portátil — uma funcionalidade que os outros não oferecem.

5. Artigos Acadêmicos

5.1 Artigos científicos que detalhem uma ou mais de uma das principais tecnologias que viabilizam a existência do produto

1. Arquivo sobre speech-to-text.

2. Survey of Deep Learning Accelerators for Edge and Emerging Computing

3. A Framework for Smart Home System with Voice Control Using NLP Methods

4. Hello Edge: Keyword Spotting on Microcontrollers

5.2. Artigos científicos sobre aplicação / uso do produto

1. Use of Intelligent Voice Assistants by Older Adults with Low Technology Use

2. Arquivo sobre fatores que influenciam o uso de dispositivos IoT com comando de voz habilitado, focado no Amazon Echo.

3. Voice Controlled Home Automation Using Amazon Echo Dot

4. "Alexa, tell me …" - A forensic examination of the Amazon Echo Dot 3 rd Generation

6. Referências Bibliográficas

AGGARWAL, Pallav. Inside The Amazon Echo Dot (5 Gen): A Complete Teardown. 2023. Disponível em: [https://pallavaggarwal.in/2023/11/07/amazon-echo-dot-5gen-teardown/](https://pallavaggarwal.in/2023/11/07/amazon-echo-dot-5gen-teardown/). Acesso em: 9 nov. 2025.

AMAZON (a). All-new Echo Dot (5th Gen). [S.d.]. Disponível em: [https://www.amazon.com/dp/B09B8V1LZ3](https://www.amazon.com/dp/B09B8V1LZ3). Acesso em: 9 nov. 2025. (Nota: Referência geral do produto para recursos como AZ2).

AMAZON (b). Echo Dot (5th Gen) Technical Specifications. [S.d.]. Disponível em: [https://www.dell.com/en-us/shop/amazon-echo-dot-5th-generation-bluetooth-smart-speaker-alexa-supported-charcoal/apd/ac313554/home-automation](https://www.dell.com/en-us/shop/amazon-echo-dot-5th-generation-bluetooth-smart-speaker-alexa-supported-charcoal/apd/ac313554/home-automation). Acesso em: 9 nov. 2025.

AMAZON SCIENCE. Amazon Alexa’s new wake word research at Interspeech. [S.d.]. Disponível em: [https://www.amazon.science/blog/amazon-alexas-new-wake-word-research-at-interspeech](https://www.amazon.science/blog/amazon-alexas-new-wake-word-research-at-interspeech). Acesso em: 9 nov. 2025.

BRIAN DOREY. Amazon Echo Dot 5th Gen Smart Speaker Teardown. [S.d.]. Disponível em: [https://www.briandorey.com/post/echo-dot-5th-gen-smart-speaker-teardown](https://www.briandorey.com/post/echo-dot-5th-gen-smart-speaker-teardown). Acesso em: 9 nov. 2025.
