Termistor TMP61-Q1

Sobre o sistema

O TMP61-Q1 é um termistor linear com coeficiente de temperatura positivo (PTC) desenvolvido pela Texas Instruments. Ele é projetado para monitoramento preciso de temperatura em aplicações automotivas e industriais, apresentando alta linearidade e consistência em um amplo intervalo de temperaturas.

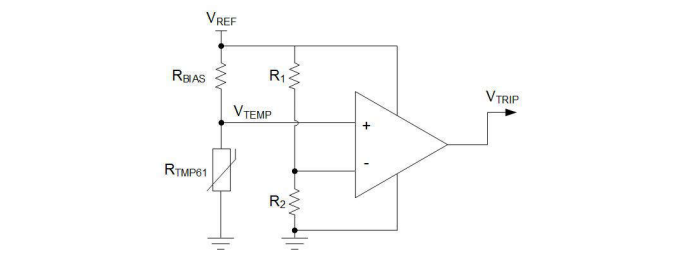

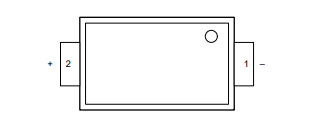

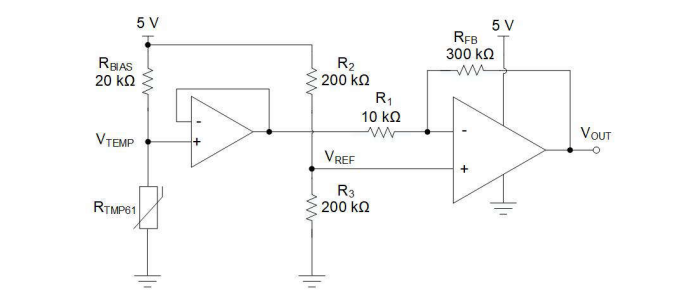

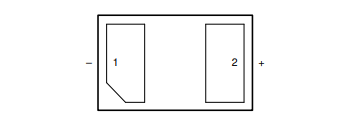

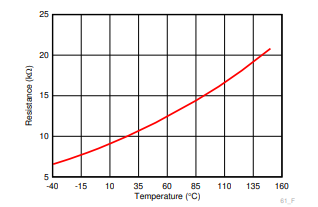

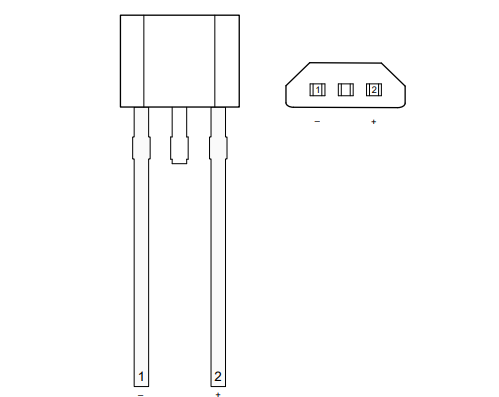

Configuração dos pinos

Principais funções

• Monitoramento de temperatura:

Mede a temperatura por variação de resistência, com um coeficiente linear que facilita a conversão para valores de temperatura.

• Failsafe Integrado:

Proteção contra falhas por curto-circuito, limitando a auto-calefação.

• Alta Sensibilidade e Baixo Consumo de Energia:

Ideal para sistemas que requerem precisão e eficiência energética.

Aplicações

• Automotivas:

  Monitoramento de temperatura em baterias, motores, carregadores embarcados, e controladores de motor.

• Industriais:

  Controle térmico em dispositivos eletrônicos e fontes de alimentação.

• Sistemas IoT e Eletrônicos:

  Compensação térmica para LEDs, displays, e circuitos sensíveis a variações térmicas.

Segmento de Mercado

Pertence ao setor de sensores automotivos e industriais, sendo compatível com padrões de qualidade como AEC-Q100 e AEC-Q200, o que o posiciona como uma solução confiável para ambientes rigorosos. A certificação automotiva e sua capacidade de segurança funcional ampliam seu uso em sistemas críticos.

Listagem de características

1. Unidade de processamento:

O TMP61-Q1 não possui microcontrolador ou microprocessador integrado. É um termistor PTC linear projetado como componente passivo para monitoramento de temperatura.

1. Memória:

Não possui memória embutida (RAM, ROM/Flash ou EEPROM), pois trata-se de um termistor, e não de um dispositivo digital.

1. Sistema operacional:

Sem sistema operacional. É utilizado em circuitos analógicos ou digitais como parte de um sistema maior.

1. Sensores e atuadores:

   • Sensores:

     Detecta temperatura por meio de variação de resistência.

   • Atuadores:

     Não se aplica diretamente, mas pode ser usado para acionar sistemas externos por meio de sinais derivados de controle de temperatura.

   • Conexão com a MCU/MPU:

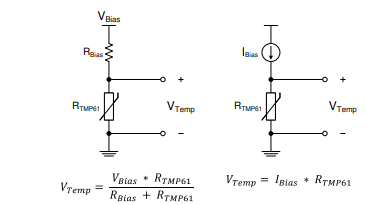

     Normalmente conectado via resistores em circuitos de divisor de tensão; sua saída é usada como entrada analógica para um ADC.

2. Interface de comunicação com fio:

   Não se aplica diretamente, mas os dados de temperatura podem ser transmitidos por interfaces como I²C ou SPI, dependendo do sistema que o utiliza.

3. Interfaces de comunicação sem fio:

   Não possui comunicação sem fio integrada.

4. Unidades de entrada/saída (I/O):

   • GPIO:

     Conexão passiva ao sistema host.

   • ADC/DAC:

     Exige conversores analógicos-digitais no sistema host para leitura da variação de resistência como valor de temperatura.

   • PWM:

     Não se aplica diretamente.

5. Fonte de energia e sistema de alimentação:

   • Tipos:

     Alimentado por tensão de 0 a 5,5 V em seu circuito.

   • Gerenciamento de Energia (PMIC):

     Não integrado.

   • Backup de Energia:

     Não se aplica.

   • Circuitos de reset:

     Não se aplica diretamente.

   • Supervisores de Energia:

     Não se aplica diretamente.

6. Firmware e atualizações:

   Não possui firmware próprio.

7. Unidade de proteção e segurança:

   • Criptografia:

     Não aplicável.

   • Hardware Security Module (HSM):

     Não aplicável.

   • Outras características de segurança:

     Failsafe integrado em casos de curto-circuito.

8. Armazenamento externo:

   Não possui suporte direto.

9. Interface com o usuário (UI):

   Não possui interface direta com o usuário.

Produtos relacionados

1. Câmera de Segurança
   • Categoria: Segurança.
   • Descrição: Uutilizam termistores para monitoramento de temperatura com imagem térmica, para detectar movimentos ou situações de incêndio.

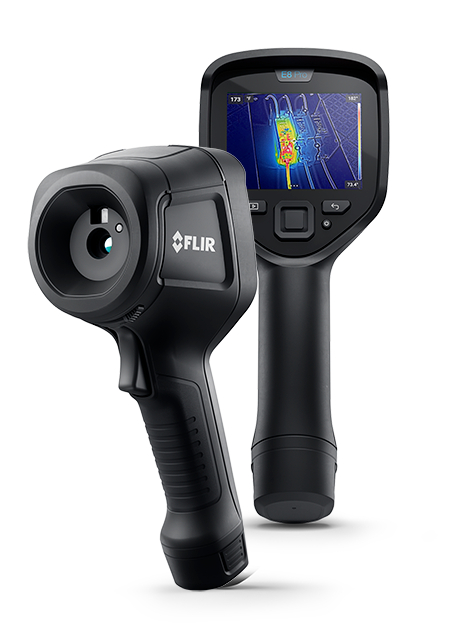

   • Exemplo: FLIR TetraTherm.

1. Termômetro Digital
   • Categoria: Saúde e Bem-Estar.
   • Descrição: Utilizam termistores para medir a temperatura corporal.

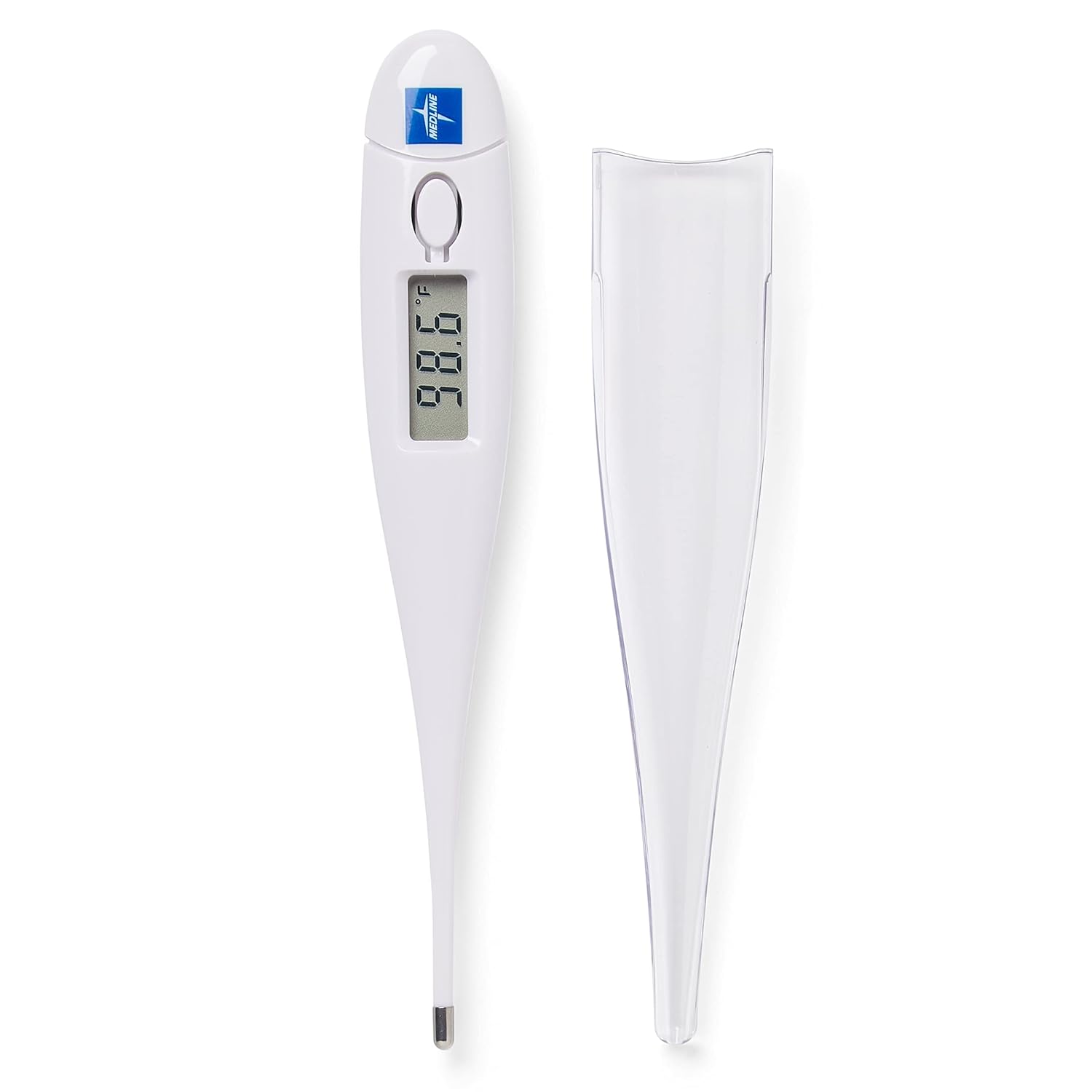

   • Exemplo: Medline - Oral Thermometer.

1. Geladeiras Inteligentes
   • Categoria: Eletrodomésticos.
   • Descrição: Utilizam termistores para manter a temperatura interna ideal.

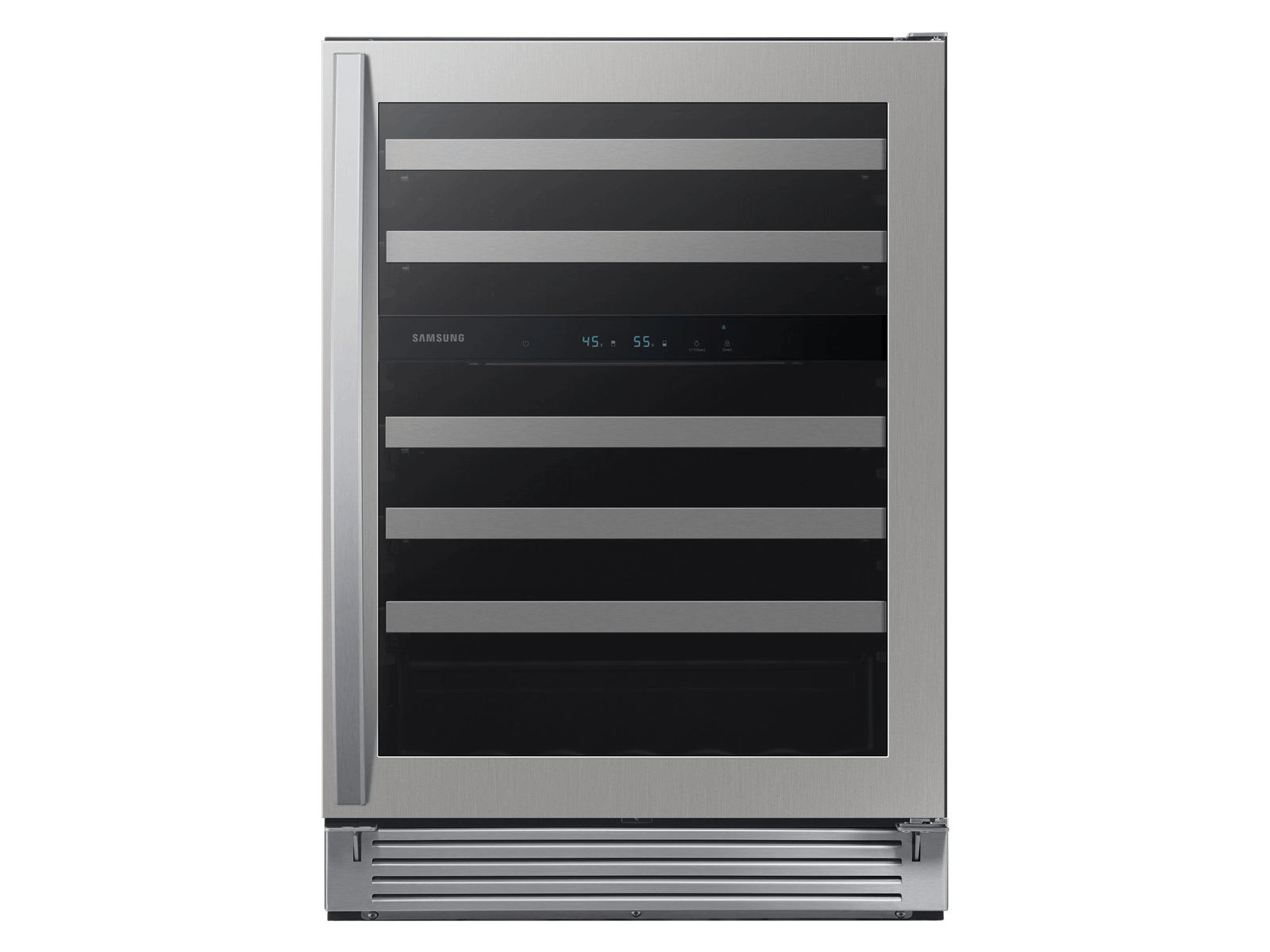

   • Exemplo: Wine Cooler Refrigerator.

1. Sistema de Arrefecimento Automotivo
   • Categoria: Automóveis.
   • Descrição: São usados para monitorar a temperatura do motor e do fluido de arrefecimento de um veículo.

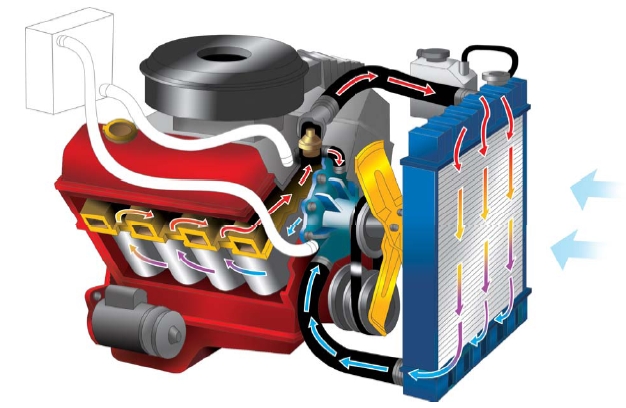

   • Exemplo: Sistema de arrefecimento do motor de um automóvel.

1. Monitor de Temperatura em Aquários
   • Categoria: Animais.
   • Descrição: São usados para monitorar a temperatura da água em aquários.

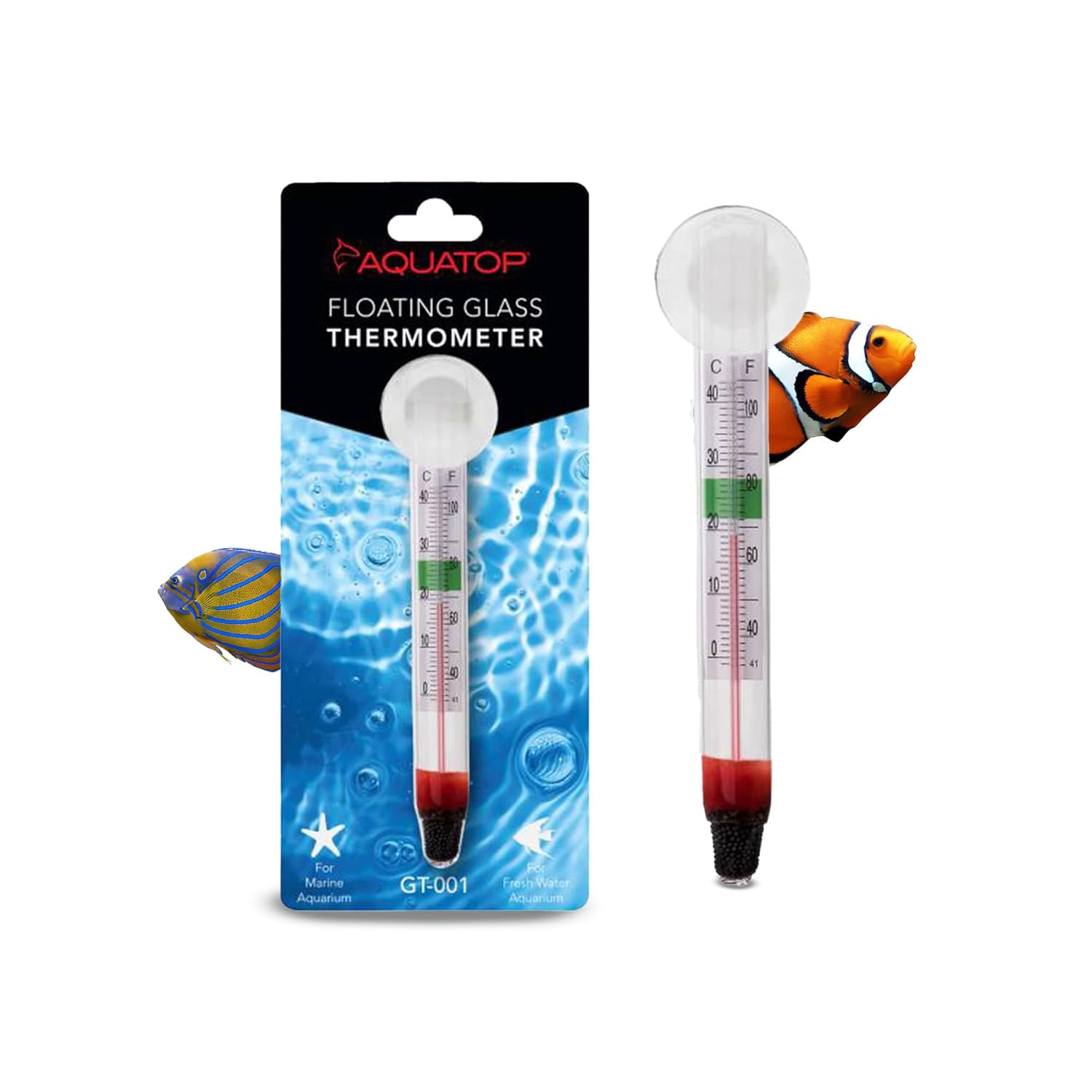

   • Exemplo: Termômetro Aquatop.

Artigos acadêmicos relacionados

Achieving Accurate Temperature and Humidity Sensing in ADAS Sensor Modules

O artigo aborda a importância de sensores de temperatura precisos em módulos de assistência avançada ao condutor (ADAS), como câmeras, radares e lidars. Ele destaca como variações de temperatura podem afetar o desempenho e a longevidade desses módulos e apresenta soluções para monitoramento térmico confiável, como o uso de sensores de temperatura externos com alta precisão (±1°C).

Relação com o TMP61-Q1:

• Precisão e Linearidade:

  O TMP61-Q1, com sua precisão de ±1% e comportamento linear em temperaturas entre -40°C e 170°C, atende às necessidades descritas no artigo para aplicações automotivas críticas, como ADAS.

• Robustez e Confiabilidade:

  A funcionalidade failsafe e a compatibilidade com padrões automotivos, como AEC-Q100 e AEC-Q200, tornam o TMP61-Q1 ideal para os desafios mencionados no texto, como autocalefação e confiabilidade em longo prazo.

• Aplicação em Câmeras, Radares e LIDARs:

  O termistor pode ser integrado nesses sistemas para fornecer medições precisas que ajudam a proteger componentes sensíveis e evitar danos causados por superaquecimento.

Referências

• Texas Instruments. TMP61-Q1 Automotive Grade, ±1% 10-kΩ Linear Thermistor With 0402 and 0603 Package Options. 2019. Disponível em: Texas Instruments. Acesso em 24 de nov. de 2024.
