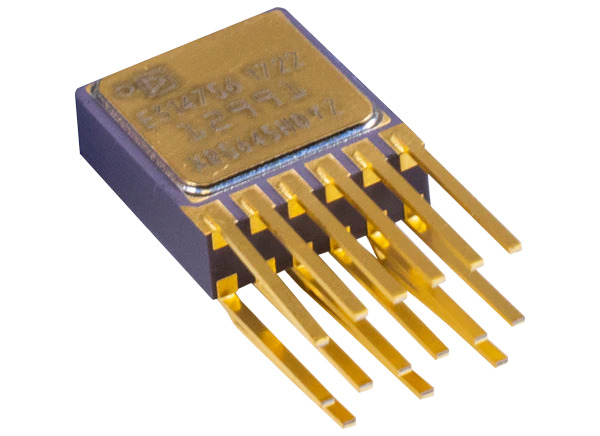

Giroscópio ADXRS645

Sobre o sistema

O ADXRS645 é um giroscópio de alta precisão fabricado pela Analog Devices, projetado para medir a taxa de rotação angular em ambientes extremos. Ele se destaca por sua robustez, precisão e confiabilidade em condições adversas, como altas temperaturas e vibrações severas.

Principais funções

• Medição de taxas angulares em um intervalo de ±2000°/s (expansível para ±5000°/s com componentes externos).
• Detecção de temperatura com saída analógica para compensação de variações térmicas.
• Autoteste digital para validação do funcionamento do sensor e circuitos associados.

Aplicações

• Exploração geológica:

  Operações em poços de petróleo ou gás, onde altas temperaturas e choques mecânicos são comuns.

• Indústria automotiva:

  Em sistemas de estabilidade veicular ou outros sensores inerciais usados em condições severas.

• Ambientes industriais:

  Controle de equipamentos em fábricas sujeitas a vibrações e temperaturas extremas.

Segmento de Mercado

O ADXRS645 está posicionado no mercado de sensores inerciais de alta performance e se destaca no segmento de dispositivos para ambientes extremos, como o setor de óleo e gás, aeroespacial e automação industrial. Seu diferencial é a capacidade de operar com alta confiabilidade em condições onde sensores convencionais falhariam, atendendo a demandas específicas de durabilidade e precisão.

Listagem de características

1. Unidade de processamento:

   • Tipo:

     Sensor giroscópio.

   • Fabricante:

     Analog Devices.

   • Frequência de Clock:

     Não aplicável diretamente ao ADXRS645, mas opera com um sistema interno baseado no princípio de ressonância mecânica.

   • Arquitetura:

     Baseado em tecnologia BiMOS com sensor capacitivo integrado.

2. Memória:

   Não possui RAM, ROM ou EEPROM integradas. Este sensor opera com memória de sistema externo para interfacear.

3. Sistema operacional:

   Não possui sistema operacional. É um dispositivo de hardware puro que fornece saídas analógicas ou controláveis via lógica digital.

4. Sensores e atuadores:

   • Sensores:
     • Mede a taxa de rotação angular em até ±2000°/s (expansível até ±5000°/s com resistor externo).
     • Inclui sensor de temperatura para compensação.
   • Atuadores:

     Internamente, realiza excitação eletromecânica para testes de funcionamento.

   • Conexão com a MCU/MPU:
     • Saída analógica para taxas de rotação (RATEOUT).
     • Pinos digitais para autodiagnóstico (ST1, ST2).
     • Integração por GPIO, ADC ou outros periféricos de conversão.

5. Interface de comunicação com fio:

   • Saída Analógica:

     RATEOUT (proporcional à taxa de rotação).

   • Entradas Digitais:

     ST1 e ST2 (para autoteste).

6. Interfaces de comunicação sem fio:

   Não possui interfaces sem fio integradas.

7. Unidades de entrada/saída (I/O):

   • GPIO:
     • RATEOUT fornece sinal analógico.
     • Pinos ST1 e ST2 recebem comandos digitais para testes.
   • ADC/DAC:

     Integra-se com ADCs externos para digitalizar as saídas analógicas.

   • PWM:

     Não aplicável.

8. Fonte de energia e sistema de alimentação:

   • Tipo:

     Alimentação de 5 V (±0,25 V).

   • Gerenciamento de Energia:

     Internamente, utiliza bomba de carga para gerar 15 V necessários para operação do ressonador.

   • Backup de Energia:

     Não mencionado.

   • Circuitos de Reset:

     Não descrito diretamente.

   • Supervisores de Energia:

     Não descrito.

9. Firmware e atualizações:

   • Firmware:

     Não aplicável diretamente; funciona como hardware analógico.

   • Atualizações OTA:

     Não aplicável.

10. Unidade de proteção e segurança:

    • Criptografia e HSM:

      Não possui.

    • Outras Características de Segurança:

      Tolerância a choques de até 10.000 g e vibrações severas, garantindo integridade em condições extremas.

11. Armazenamento externo:

    Não possui interface direta para armazenamento externo.

12. Interface com o usuário (UI):

    • Displays:

      Não possui.

    • Botões e Sensores de Toque:

      Não aplicável.

Produtos relacionados

1. Robôs Autônomos
   • Categoria: Robótica.
   • Descrição: Fazem uso de giroscópios e acelerômetro para navegação e controle de movimentos.

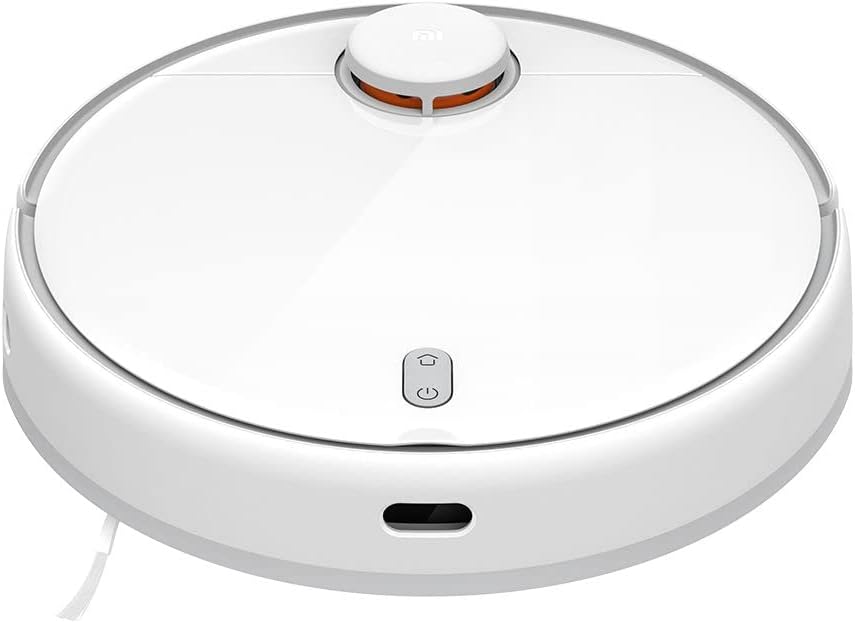

   • Exemplo: Aspirador de Pó Xiaomi Robot Vacuum.

1. Acessórios de Realidade Virtual
   • Categoria: Entretenimento e Jogos.
   • Descrição: Headsets de realidade virtual usam giroscópios para rastrear movimentos de cabeça.

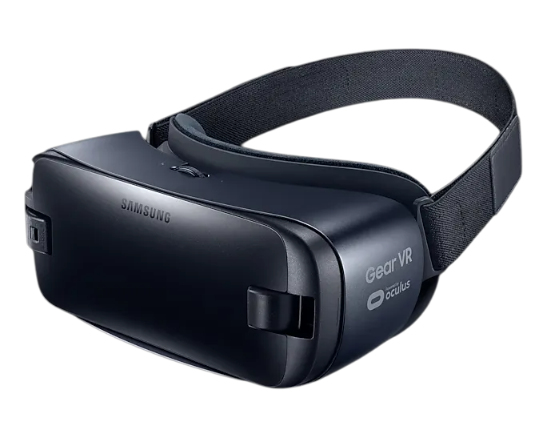

   • Exemplo: Samsung Gear VR.

1. Navegação de Veículos Autônomos
   • Categoria: Automação e Mobilidade.
   • Descrição: Utilizam acelerômetros e sensores de movimento, como o giroscópio, para auxiliar na navegação e controle do veículo.

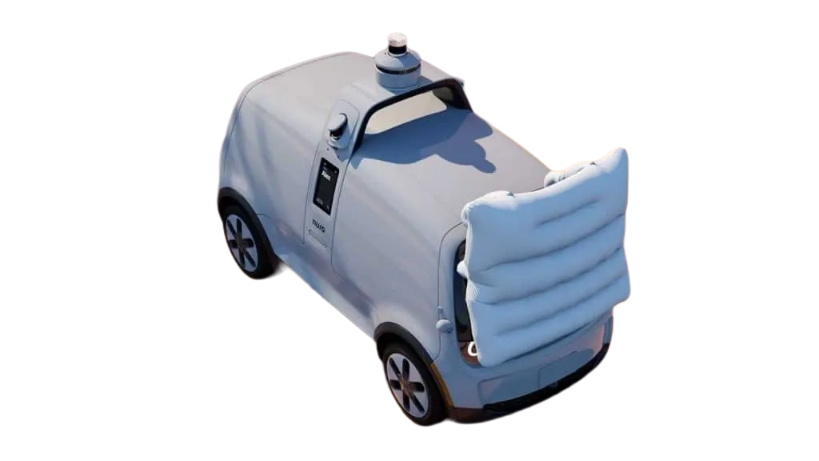

   • Exemplo: Nuro - Veículo autônomo de entrega.

1. Relógios Inteligentes
   • Categoria: Eletrônicos de Consumo.
   • Descrição: Utilizam acelerômetros e giroscópios para monitorar movimentos e atividades físicas.

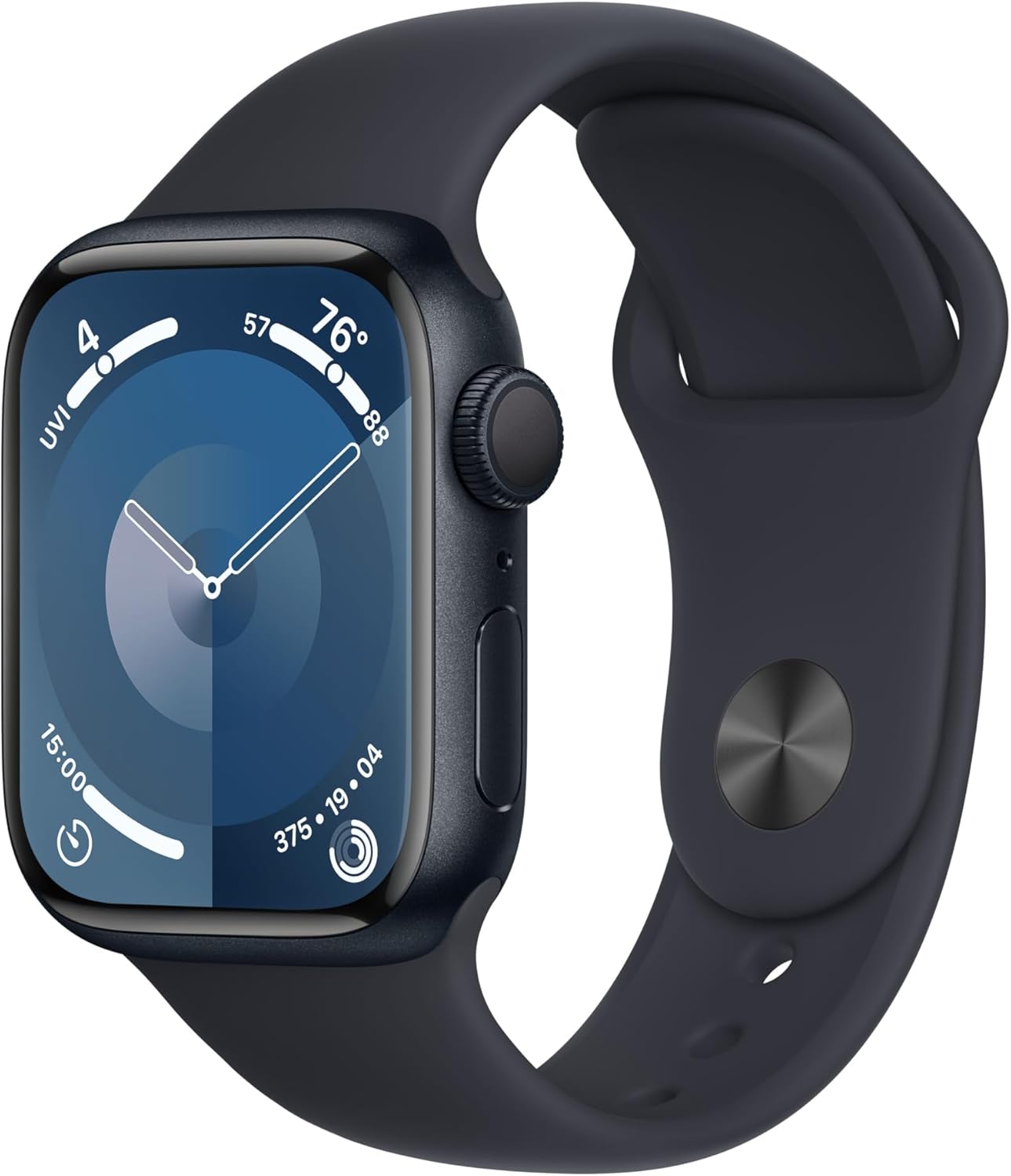

   • Exemplo: Apple Watch Series 9.

1. Drones Comerciais
   • Categoria: Aeronáutica e Hobby.
   • Descrição: Utilizam acelerômetros e giroscópios para estabilizar a câmera e manter a estabilidade durante o voo.

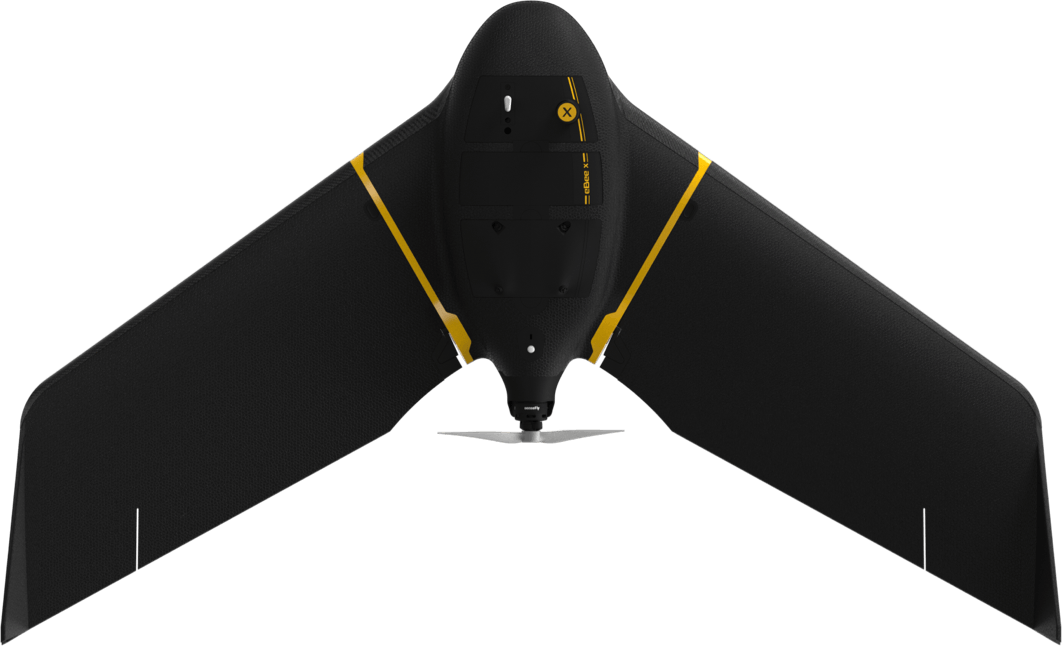

   • Exemplo: SenseFly eBee.

Artigos acadêmicos relacionados

Harsh Environments Conquered—Low Power, Precision, High Temperature Components for Extreme High Temperature Applications

O artigo "Harsh Environments Conquered—Low Power, Precision, High Temperature Components for Extreme High Temperature Applications" da Analog Devices destaca tecnologias desenvolvidas para aplicações em ambientes extremos, onde altas temperaturas, vibrações severas e outras condições adversas desafiam o desempenho dos componentes eletrônicos. O foco principal é apresentar soluções de baixo consumo de energia, alta precisão e confiabilidade, que são essenciais para indústrias como exploração de petróleo e gás, aeroespacial, automotiva e equipamentos industriais.

Tópicos abordados:

• Componentes de Alta Temperatura:

  O artigo enfatiza o desenvolvimento de componentes projetados para operar em temperaturas que chegam a até 175°C ou mais, garantindo estabilidade e precisão mesmo nessas condições.

• Tecnologias Avançadas:

  Inclui sensores MEMS (como giroscópios), amplificadores de baixo ruído, referências de tensão e conversores AD de alta precisão.

• Aplicações Industriais:

  As soluções abordadas são voltadas para aplicações em sistemas automotivos, como estabilidade e segurança veicular e ambientes industriais sujeitos a vibrações e temperaturas extremas.

• Eficiência Energética:

  O artigo também foca na redução do consumo de energia desses componentes, essencial para dispositivos portáteis ou sistemas com alimentação limitada.

• Confiabilidade e Robustez:

  A Analog Devices utiliza materiais e processos avançados para garantir que seus componentes mantenham alta performance e longa vida útil mesmo sob condições adversas.

Relação com o ADXRS645:

• Robustez e Operação em Altas Temperaturas:

  O ADXRS645 é projetado para operar em ambientes severos, característica que está alinhada ao tema central do artigo, que explora componentes de alta precisão e eficiência energética para aplicações em temperaturas extremas.

• Aplicações em Ambientes Exigentes:

  O documento aborda o uso de componentes em setores industriais e automotivos, os mesmos onde o ADXRS645 pode ser empregado, como em sistemas de estabilidade veicular.

• Inovação em Sensores MEMS:

  O giroscópio ADXRS645 é um exemplo de sensor MEMS descrito no documento, evidenciando como a Analog Devices integra tecnologias avançadas para melhorar a confiabilidade e precisão em cenários críticos.

Referências

• Watson, Jeff and Pachchigar, Maithil. Analog Device, Inc. Harsh Environments Conquered-Low Power, Precision, High Temperature Components for Extreme High Temperature Applications. 2014. Disponível em: Analog. Acesso em 24 de nov. de 2024.
• Analog Devices, Inc. Data Sheet ADXRS645: High Temperature, Vibration Rejecting ±2000°/sec Gyroscope. 2014-2022. Disponível em: Analog. Acesso em 24 de nov. de 2024.
