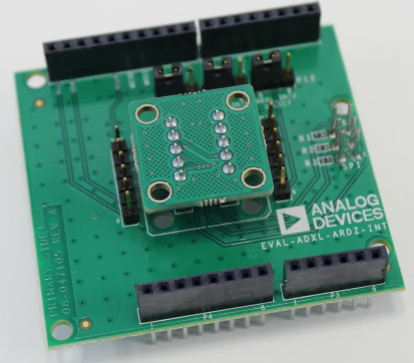

Acelerômetro ADXL372

Sobre o sistema

O ADXL372 é um acelerômetro MEMS digital de 3 eixos projetado para detecção de impactos e medições de alta aceleração em aplicações embarcadas. Ele possui uma faixa de medição de ±200 g, consumo ultrabaixo de energia (22 µA em modo de medição a 3200 Hz) e funcionalidades avançadas, como filtros configuráveis, detecção de atividade/inatividade e um FIFO embutido de 512 amostras.

Principais funções

• Detecção de impactos e eventos de alta aceleração:

Com alta faixa dinâmica (±200 g) e recursos de captura de eventos transientes.

• Economia de energia:

Modos de operação autônoma, incluindo standby (< 0.1 µA), wake-up (1.4 µA) e instant on para monitoramento contínuo.

• Processamento autônomo:

FIFO para armazenar dados temporariamente e interrupções configuráveis para reduzir a carga sobre o processador host.

• Interface de comunicação digital:

Suporte a SPI e I²C, permitindo integração com microcontroladores.

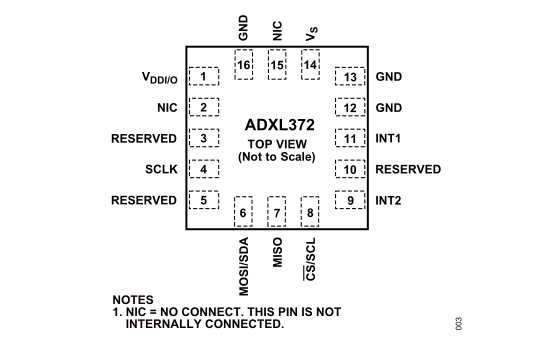

Configuração e função dos pinos

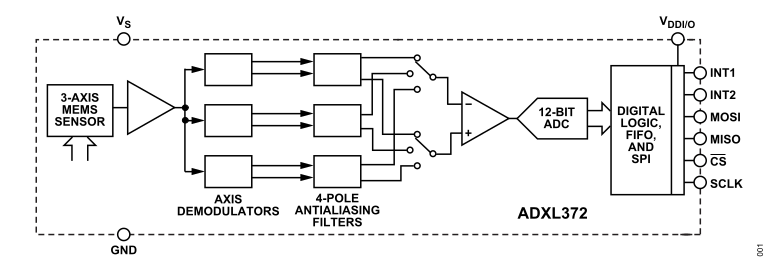

Diagrama de blocos funcionais

Listagem de características

1. Unidade de processamento:

O ADXL372 se conecta com processadores via interfaces SPI e I²C digitais. Suas funcionalidades autônomas, como interrupções e FIFO, reduzem a carga de processamento do host ​(adxl372).

1. Memória:

Possui um FIFO embutido de 512 amostras, usado para armazenamento temporário de dados. Isso ajuda a economizar energia e permite ao processador host realizar outras tarefas enquanto o acelerômetro coleta dados autonomamente ​(adxl372).

1. Sistema operacional:

Embora o ADXL372 não utilize um sistema operacional diretamente, ele tem recursos para operação autônoma, como FIFO embutido e processamento de interrupção, reduzindo a necessidade de intervenção do processador.

1. Sensores e atuadores:

   • Tipo de sensor:

     Acelerômetro de 3 eixos MEMS com faixa de medição de ±200 g.

   • Resolução:

     Saída de 12 bits (100 mg/LSB).

   • Filtros:

     Filtro passa-baixa de 4 polos e filtro passa-alta configuráveis para eliminar ruídos e aliasing em medições de alta frequência ​(adxl372).

   O artigo sobre escolha de acelerômetros detalha o uso de sensores MEMS para monitoramento de vibração e manutenção preditiva, o que se alinha com sensores no tópico 4.1 (Campagnie, Bertrand. 2019).

2. Interface de comunicação com fio:

   Suporta SPI (até 10 MHz) e I²C (até 3.4 MHz). O protocolo SPI permite alta velocidade para leitura de dados e configuração​(adxl372).

   O artigo sobre monitoramento robusto discute interfaces como SPI e RS-485/RS-422 em detalhes, incluindo desafios de sincronização e filtros de energia​ (Anslow, Richard and O'Sullivan, Dara. 2019).

3. Interfaces de comunicação sem fio:

   O ADXL372 é projetado para comunicação com fio usando SPI e I²C. Conexões sem fio, se necessárias, dependeriam de módulos externos conectados ao sistema embarcado.

4. Unidades de entrada/saída (I/O):

   O ADXL372 não tem GPIOs de uso geral, ele possui pinos de interrupção (INT1 e INT2) configuráveis. Esses pinos podem ser usados para sinalizar eventos ao microcontrolador, como detecção de atividade ou preenchimento do FIFO​(adxl372), como por exemplo, a detecção de eventos, como atividade, inatividade, ou preenchimento do FIFO e a sinalização direta ao processador sem necessidade de polling contínuo, economizando energia e aumentando a eficiência do sistema ​(adxl372).

   Conversores Analógico-Digital e Digital-Analógico (ADC/DAC):Internamente, o ADXL372 possui um ADC para converter o sinal analógico de aceleração em dados digitais de 12 bits, que são disponibilizados ao processador via SPI ou I²C​ (adxl372).

5. Fonte de energia e sistema de alimentação:

   • Consumo ultrabaixo:

     Apenas 22 µA em modo de medição contínua a 3200 Hz e menos de 0.1 µA em modo standby.

   • Tensão operacional:

     Funciona com 1.6 V a 3.5 V, permitindo alimentação por baterias pequenas, como células tipo moeda ​(adxl372).

   O artigo sobre monitoramento robusto aborda alimentação através de cabos combinados (phantom power), incluindo filtragem e componentes de energia. Este tema se alinha com tópicos como gerenciamento de energia e alimentação de sensores (Anslow, Richard and O'Sullivan, Dara. 2019).

6. Firmware e atualizações:

   O acelerômetro permite configuração detalhada através de registros acessados via SPI ou I²C. Inclui modos de operação autônomos (detecção de impacto, atividade/inatividade) sem intervenção contínua do processador​(adxl372).

7. Unidade de proteção e segurança:

   Projetado para operar em ambientes extremos.

   • Resistência a condições adversas:

     Projetado para operar em uma ampla faixa de temperatura (-40 °C a +1050 °C) e em aplicações de alta aceleração.

   • Resistência a impactos:

     Até 10.000 g sem alimentação, ideal para aplicações robustas ​(adxl372).

8. Armazenamento externo:

   Para armazenar dados em memória externa (como cartões SD ou armazenamento Flash), seria necessário integrar o ADXL372 com um microcontrolador ou microprocessador que suporte essas funções.

9. Interface com o usuário (UI):

   Indiretamente, por meio da coleta e exibição de dados de impacto ou vibração, como parte de um sistema maior. O ADXL372 não possui componentes visuais ou táteis diretamente (como displays, LEDs ou botões).

Produtos relacionados

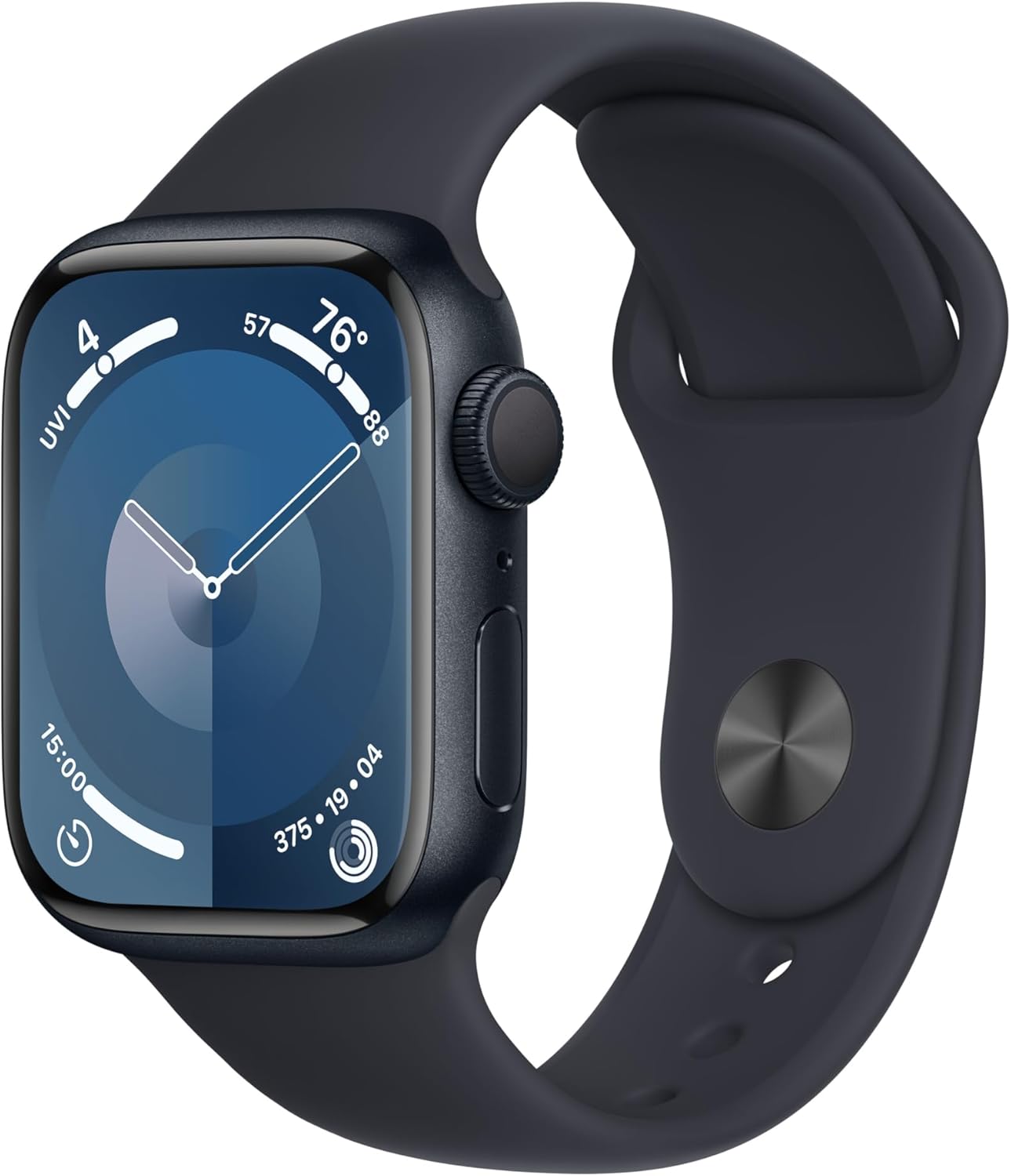

1. Relógios Inteligentes
   • Categoria: Eletrônicos de Consumo.
   • Descrição: Utilizam acelerômetros e giroscópios para monitorar movimentos e atividades físicas.
   • Exemplo: Apple Watch Series 9.

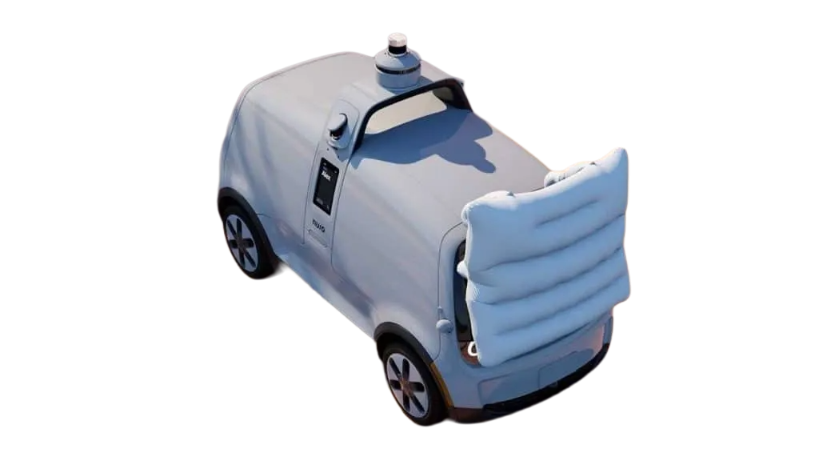

1. Navegação de Veículos Autônomos
   • Categoria: Automação e Mobilidade.
   • Descrição: Utilizam acelerômetros e sensores de movimento para auxiliar na navegação e controle do veículo, captando mudanças na posição e no movimento.
   • Exemplo: Nuro - Veículo autônomo de entrega.

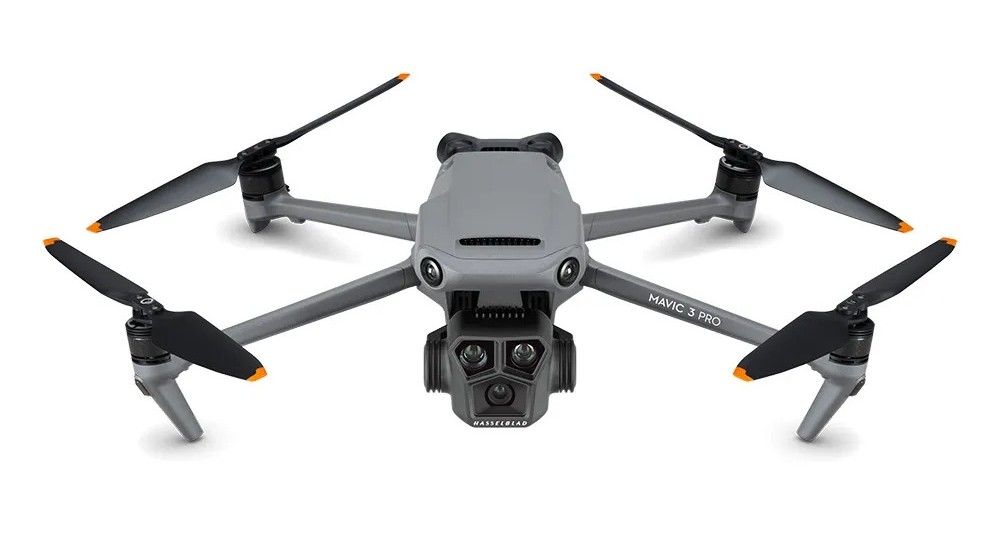

1. Drones Comerciais
   • Categoria: Aeronáutica e Hobby.
   • Descrição: Utilizam acelerômetros e giroscópios para estabilizar a câmera e manter a estabilidade durante o voo.
   • Exemplo: DJI Mavic 3.

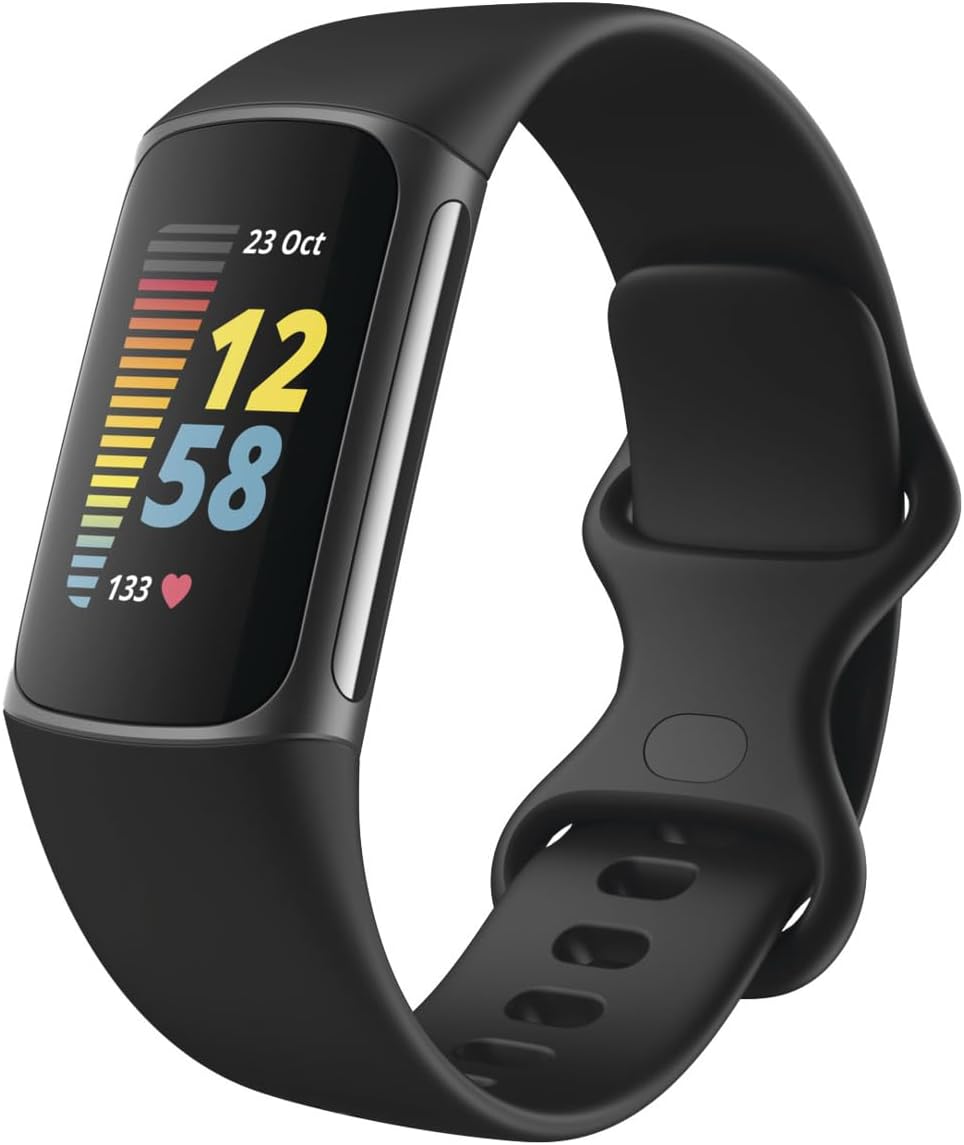

1. Acessórios de Monitoramento de Saúde
   • Categoria: Saúde e Bem-estar.
   • Descrição: Utilizam acelerômetros para monitorar atividades diárias, como passos e ciclos de sono.
   • Exemplo: Fitbit Charge 5.

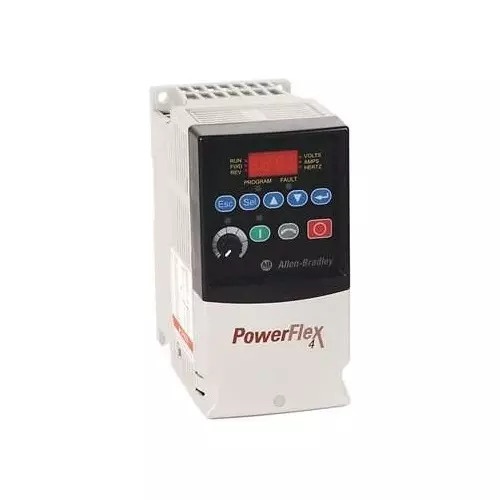

1. Sistemas de Controle de Processo Industrial
   • Categoria: Indústria.
   • Descrição: São usados em equipamentos industriais para detectar falhas ou vibrações excessivas, contribuindo para manutenção preditiva e controle de processos.
   • Exemplo: Allen-Bradley.

Artigos acadêmicos relacionados

Enabling Automation in Logistics and Retail (Part 2)

Este artigo discute o impacto de sensores embarcados e sistemas de automação na logística e no varejo. Ele explora como dispositivos inteligentes, incluindo sensores MEMS como acelerômetros, são usados para rastreamento, gestão de inventário e otimização de processos logísticos.

Relação com o ADXL372:

• Aplicações de IoT:

  Reforça o papel do ADXL372 em dispositivos IoT usados para monitoramento de movimentação em ativos logísticos e no varejo.

• Detecção de Impactos:

  O ADXL372 pode ser aplicado em sistemas de monitoramento de impactos durante o transporte de produtos.

• Contribuição:

  Contextualiza o uso do ADXL372 em aplicações comerciais para automação logística e gestão no varejo.

Enabling Robust Wired Condition-Based Monitoring for Industry 4.0 (Part 2)

Este artigo aborda a implementação de sensores robustos em sistemas de manutenção preditiva no contexto da Indústria 4.0. Ele detalha a necessidade de sensores de alta precisão, interfaces de comunicação confiáveis (como SPI) e sistemas autônomos para capturar dados de vibração e impacto em ambientes industriais.

Relação com o ADXL372:

• Manutenção Preditiva:

  Destaca o uso do ADXL372 para monitoramento de vibrações e detecção de anomalias em equipamentos industriais.

• Robustez:

  Reflete os requisitos de resistência a condições adversas, como as suportadas pelo ADXL372 (faixa de temperatura -40 °C a +105 °C).

• Contribuição:

  Reforça o papel do ADXL372 em manutenção preditiva e como ele atende aos desafios técnicos em sistemas industriais.

Choose the Right Accelerometer for Predictive Maintenance

O artigo apresenta critérios para selecionar acelerômetros adequados para manutenção preditiva, destacando aspectos como faixa de medição, sensibilidade, consumo de energia e capacidade de capturar eventos transientes.

Relação com o ADXL372:

• Critérios de Seleção:

  Justifica a escolha do ADXL372 como um acelerômetro ideal para aplicações de manutenção preditiva, graças à sua alta faixa dinâmica (±200 g), baixo consumo e capacidade de detecção de impactos.

• Capacidades Específicas:

  Explora como o ADXL372 pode ser configurado para capturar eventos de alta frequência e impactos.

• Contribuição:

  Fornece uma análise direta da adequação técnica do ADXL372 para aplicações de manutenção preditiva.

Referências

• Campagnie, Bertrand. Analog Devices, Inc. Choose the Right Accelerometer for Predictive Maintenance. 2019. Disponível em: Analog. Acesso em 21 de nov. de 2024.
• Anslow, Richard and O'Sullivan, Dara. Analog Device, Inc. Enabling Robust Wired Condition-Based Monitoring for Industry 4.0—Part 2. 2019. Disponível em: Analog. Acesso em 21 de nov. de 2024.
• Slaterry, Colm and Vinco, Alessando. Analog Devices, Inc. Enabling Automation in Logistics and Retail—Part 2. 2024. Disponível em: Analog. Acesso em 21 de nov. de 2024.
• Analog Devices, Inc. Data Sheet ADXL372: Micropower, 3-Axis, ±200 g Digital Output, MEMS Accelerometer. 2017-2022. Disponível em: Analog. Acesso em 21 de nov. de 2024.
