BeagleBone Black

Integrantes

Índice

• Integrantes
• Introdução
• Características
• Firmware e Atualizações
• Unidade de Proteção e Segurança
• Artigos acadêmicos relacionados
• Produtos relacionados
• Bibliografia

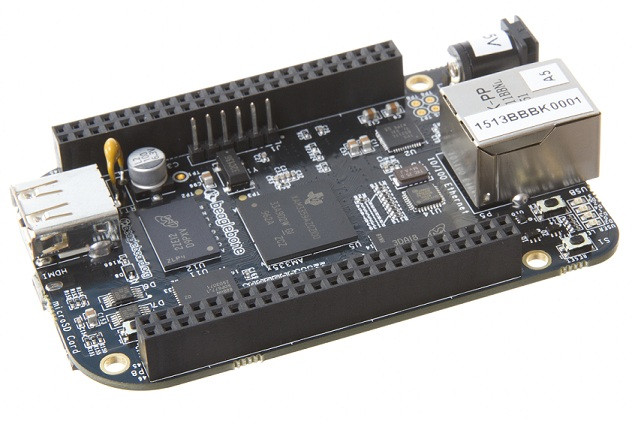

Introdução

  A BeagleBone Black é uma placa de desenvolvimento de hardware livre, projetada para aplicações em sistemas embarcados. Desenvolvida pela BeagleBoard.org Foundation, ela é capaz de executar sistemas operacionais como o Linux e oferece suporte a linguagens de programação como Python e C. Por suas características, é ideal para aplicações em Internet das Coisas (IoT), robótica, automação e educação tecnológica.

  No mercado, a BeagleBone Black é muito utilizada em sistemas embarcados e projetos de IoT, como automação residencial, sensores inteligentes e monitoramento remoto, especialmente em versões com conectividade sem fio. É também comum no ensino e pesquisa em engenharia, além de aplicações em robótica, controle industrial, automação e soluções multimídia de baixo custo, como HMIs (Health Management Information System) e painéis interativos.

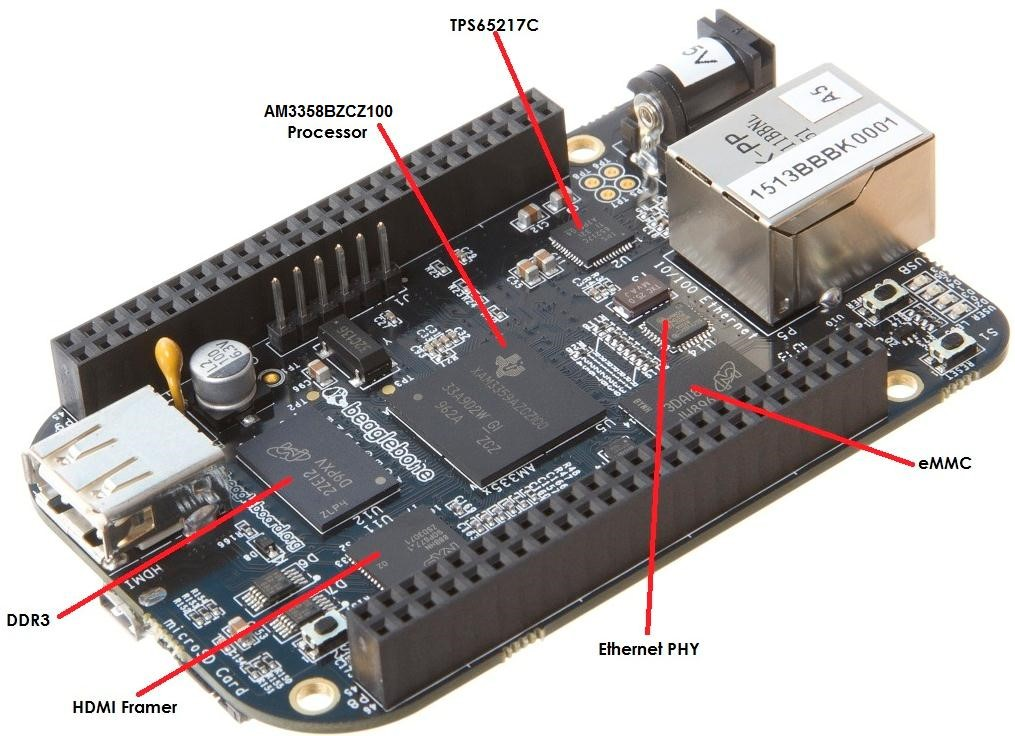

Características da BeagleBone Black

Unidade de Processamento:

• Microprocessador (MPU): A MPU é responsável por controlar a execução de softwares, gerenciamento de dados, conexão com periféricos externos e processamento de informações para diversas aplicações.
• Modelo: Texas Instruments Sitara AM3358BZCZ100
• Arquitetura: ARM Cortex-A8, baseada em uma arquitetura RISC eficiente para aplicações embarcadas de alta performance.
• Recursos Adicionais:
  • NEON Floating Point Accelerator: Aceleração de cálculos matemáticos de ponto flutuante e vetoriais.
  • SGX530 3D Graphics Engine: Capaz de renderizar gráficos 3D com desempenho de até 20 milhões de polígonos por segundo.
  • 2× PRUs (Programmable Real-Time Units): Unidades de processamento real-time independentes, 200 MHz, 32-bit, úteis para aplicações industriais.

Memória:

• RAM (Volátil): 512MB DDR3L, operando a 800MHz, responsável pelo armazenamento temporário de dados em uso e aplicações em execução.
• Flash (Não-Volátil): 4GB eMMC onboard, utilizada para armazenar o sistema operacional, arquivos de configuração e dados do usuário de forma permanente.
• Slot para microSD: Disponível para expansão de armazenamento ou boot alternativo de sistema.
• EEPROM: Armazena informações críticas de boot, como configurações de hardware e identificação do dispositivo.

Sistema Operacional:

• Tipo: Sistema Operacional de Propósito Geral (GPOS).
• Sistemas Compatíveis: Suporte a diversas distribuições Linux (Debian, Ubuntu) e Android, permitindo grande flexibilidade para projetos embarcados e aplicações específicas.

Sensores e Atuadores:

Sensores:

• A BeagleBone Black não possui sensores embarcados, mas oferece interfaces (GPIO, I2C, SPI, ADC) para conectar sensores externos como temperatura, pressão, luminosidade, entre outros.

Atuadores:

• Permite o controle de dispositivos externos, como motores, relés e LEDs através das interfaces GPIO, PWM e UART.
• Essas interfaces possibilitam a atuação física em sistemas automatizados ou de controle.

Conexão com a MPU:

• As interações são realizadas via barramentos digitais como GPIOs, I2C, SPI, UART, PWM e conversores ADC, conectando a MPU a sensores, atuadores e módulos de comunicação.

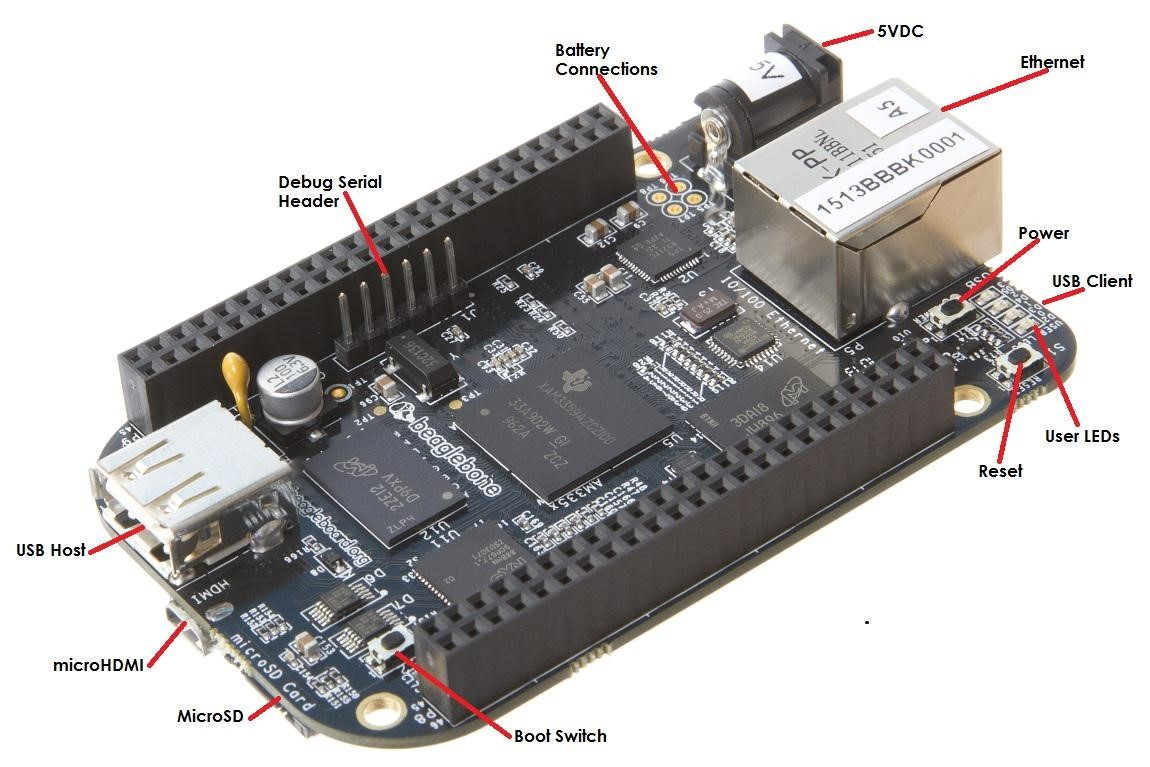

Interfaces de Comunicação com Fio:

• UART: Disponível via cabeçalhos de 6 pinos (nível TTL, 3.3V), para comunicação serial assíncrona.
• I2C: 2 interfaces para comunicação com dispositivos de baixa velocidade.
• SPI: Presente para comunicação de alta velocidade entre dispositivos.
• CAN: 1 interface disponível para comunicação industrial robusta.
• Ethernet: Porta RJ45 10/100 Mbps para redes cabeadas.
• USB:
  • 1 porta USB 2.0 Host (conectar periféricos como teclado, mouse, etc.).
  • 1 porta USB 2.0 Client (miniUSB) para programação e alimentação.

Interfaces de Comunicação sem Fio:

• Nativamente: A placa não possui Wi-Fi ou Bluetooth integrados.
• Expansível: Pode ser adicionada comunicação sem fio via dongles USB ou placas de expansão (Capas - "capes").

Unidades de Entrada/Saída (I/O):

• GPIO: 69 pinos disponíveis pelos cabeçalhos P8 e P9, podendo ser configurados para diversas funções digitais.
• ADC: 7 canais analógicos para leitura de sinais variáveis, com tensão máxima de 1.8V.
• PWM: Suporta múltiplos canais para controle preciso de dispositivos como motores e servos.

Fonte de Energia e Sistema de Alimentação:

Tipos:

• Pode ser alimentada via:
  • miniUSB
  • Conector DC Jack (5VDC)
  • Pinos de alimentação nos cabeçalhos de expansão.

Gerenciamento de Energia (PMIC):

• Utiliza o chip TPS65217C para gerenciamento de energia, incluindo conversão de tensões e controle de alimentação dos subsistemas.

Backup de Energia:

• Não há um sistema interno de backup explícito, mas podem ser implementados circuitos externos se necessário.

Circuitos de Reset:

• Possui botão físico de reset e circuitos internos para reinicialização segura do sistema.

Supervisores de Energia:

• Implementados no PMIC, para monitoramento e gerenciamento de falhas de energia.

Firmware e Atualizações:

• Firmware: Utiliza o bootloader U-Boot, altamente configurável e padrão em sistemas Linux embarcados.
• Atualizações OTA (Over The Air): Possível através dos sistemas operacionais instalados (como Debian), embora dependa de configuração específica de rede e software.

Unidade de Proteção e Segurança:

Criptografia:

• Não possui módulos de criptografia de hardware nativos. A proteção de dados é gerenciada em nível de software, dependendo do sistema operacional utilizado.

Hardware Security Module (HSM):

• Não integra HSM dedicado.

Outras Características de Segurança:

• A segurança é responsabilidade do software implementado (por exemplo, criptografia via OpenSSL no Linux).
• Não possui autenticação física, VPN ou TLS no nível do hardware, mas essas camadas podem ser configuradas em sistemas operacionais compatíveis.

Armazenamento Externo:

• Slot para microSD: Permite a expansão do armazenamento ou boot alternativo.
• eMMC: 4GB integrados na placa.
• Expansão via USB: Pode utilizar pen drives, HDs externos e SSDs via portas USB.

Interface com o Usuário (UI):

Displays:

• Suporte a saída HDMI tipo D (micro-HDMI), com resoluções de até 1920x1080@24Hz.
• Interface LCD via cabeçalhos P8 e P9, permitindo conexão de displays touch ou de baixa potência.

Botões:

• Botão de Reset: Reinicia o sistema manualmente.
• Botão de Boot: Permite selecionar o dispositivo de boot.
• Botão Power: Controla o estado de energia.

LEDs:

• 1 LED de alimentação para indicação de status de energia.
• 2 LEDs Ethernet para indicar atividade e conexão de rede.
• 4 LEDs de usuário programáveis para sinalizações personalizadas.

Artigos acadêmicos relacionados

1. Embedded Linux Based Smart Secure IoT Intruder Alarm System Implemented on BeagleBone Black

• Referência: Springer, 2021
• DOI: 10.1007/978-981-16-0708-0_28
• Link do artigo no Periódicos da CAPES: Clique aqui
• Autores: Jignesh Patoliya, Sagarkumar Patel, Miral Desai, Karan K. Patel
• Tópico: Embedded Systems and FPGA Design

Contribuição do Artigo:
O artigo apresenta um sistema de alarme inteligente e seguro baseado em IoT, utilizando a BeagleBone Black, sensores de movimento (PIR), AWS e app Android. Enfatiza o uso do Linux embarcado, drivers de dispositivo e Trusted Platform Module (TPM) para segurança durante o boot.

Relação com a BeagleBone Black:
Demonstra a BeagleBone Black como núcleo de uma aplicação real de IoT, abordando aspectos de sistema operacional, segurança embarcada, conectividade em nuvem e controle de dispositivos físicos.

2. The Challenge of Testing the ARM Cortex-A8 Microprocessor Core

• Referência: IEEE, 2006
• DOI: 10.1109/test.2006.297638
• Link do artigo no Periódicos da CAPES: Clique aqui
• Autora: Teresa McLaurin
• Tópico: VLSI and Analog Circuit Testing

Contribuição do Artigo:
O artigo discute os desafios no teste de fabricação do núcleo do microprocessador ARM Cortex-A8, incluindo o uso de técnicas de Design for Testability (DFT). Aponta soluções para validar circuitos altamente complexos e reutilizáveis.

Relação com a BeagleBone Black:
Foca no processador utilizado pela BeagleBone Black (ARM Cortex-A8), permitindo compreender as complexidades envolvidas no desenvolvimento e teste do hardware que viabiliza sua operação.

3. IoT-Based Health Monitoring System Using BeagleBone Black with Optical Sensor

• Referência: De Gruyter, 2019
• DOI: 10.1515/joc-2019-0115
• Link do artigo no Periódicos da CAPES: Clique aqui
• Autores: K. Durga Saranya, R. Krishnamurthy, K. Srinivas, T. D. N. S. S. Sarveswara Rao, I. S. Amiri
• Tópico: Internet of Things and AI

Contribuição do Artigo:
Propõe um sistema de monitoramento remoto de saúde baseado em sensores de temperatura, batimentos cardíacos e luminosidade, integrando GSM e nuvem para transmissão de dados a médicos, com uso da BeagleBone Black como unidade central.

Relação com a BeagleBone Black:
Explora o uso da BeagleBone Black em um contexto de saúde digital com IoT, mostrando sua capacidade de integração com sensores, conectividade remota e utilidade social em aplicações médicas.

Produtos relacionados

Raspberry Pi 3 Model B: Lançada em 2016, essa placa trouxe melhorias importantes em relação às gerações anteriores, como Wi-Fi e Bluetooth integrados. Seu objetivo era oferecer mais poder de processamento mantendo o baixo custo, ampliando o uso para projetos de IoT e automação.

Arduino Due: Apresentado em 2012, foi o primeiro Arduino baseado em um processador ARM de 32 bits, trazendo maior capacidade de processamento e mais pinos de entrada/saída, focando em aplicações mais exigentes em termos de desempenho.

Intel Galileo Gen 2: Lançada em 2014, essa placa da Intel era voltada para makers e desenvolvedores que buscavam compatibilidade com Arduino, mas com o poder de processamento de arquiteturas Intel. Foi uma tentativa de unir o mundo maker ao universo dos PCs tradicionais.

PandaBoard ES: Anunciada em 2011, essa placa foi pensada para aplicações mais robustas de processamento multimídia, usando processadores ARM Cortex-A9. Focava em desenvolvimento de sistemas embarcados e prototipagem de dispositivos móveis.

UDOO Neo: Lançada em 2015, a UDOO Neo é uma combinação entre um Arduino e um pequeno computador embarcado, com conectividade Wi-Fi e Bluetooth integradas. Ideal para projetos de robótica, IoT e prototipagem rápida, ela permite rodar Linux e também programar diretamente em Arduino.

Tabela Comparativa

Principais Diferenças

• BeagleBone Black: Destaca-se pelo número de GPIOs e PRUs para aplicações de tempo real.
• Raspberry Pi 3B: Superior em conectividade wireless e comunidade de suporte.
• Arduino Due: Foco em aplicações de microcontrolador e prototipagem rápida.
• Intel Galileo Gen 2: Compatibilidade com shields Arduino e arquitetura x86.
• PandaBoard ES: Maior potência de processamento com dual-core mas custo mais elevado.
• UDOO Neo: Hybrid board com processador dedicado para Arduino-compatibilidade.

Referências Bibliográficas

1. BEAGLEBOARD.ORG. BeagleBone Black System Reference Manual. EUA: BeagleBoard.org, 2025. Disponível em: https://docs.beagle.cc/boards/beaglebone/black/ch01.html. Acesso em: 23 abr. 2025.
2. BEAGLEBOARD.ORG. BeagleBone Black Wiki. EUA: GitHub/BeagleBoard, 2025. Disponível em: https://github.com/beagleboard/beaglebone-black/wiki#user-content-BeagleBone_Black_Description. Acesso em: 23 abr. 2025.
3. BEAGLEBOARD.ORG. BeagleBone Black. 2025. Disponível em: https://www.beagleboard.org/boards/beaglebone-black. Acesso em: 23 abr. 2025.
