Joy-Con - Nintendo Switch

Integrantes

Produto Selecionado

O produto escolhido para o estudo é o Joy-Con, controle modular utilizado no Nintendo Switch. Cada par de Joy-Con é formado por dois controles independentes, o Joy-Con L e o Joy-Con R, que podem funcionar acoplados ao console, desacoplados como um par de controles sem fio ou separados para uso multiplayer local.

O Joy-Con é um sistema embarcado de interface homem-máquina. Ele integra sensores de movimento, botões digitais, joystick analógico, comunicação Bluetooth, atuadores de vibração háptica, bateria interna e, no Joy-Con R, leitor NFC e câmera infravermelha.

O público-alvo principal são jogadores do Nintendo Switch, incluindo usuários casuais, crianças, famílias e jogadores competitivos. Além do entretenimento, o controle também aparece em aplicações de reabilitação, atividade física e treinamento motor, principalmente por causa dos sensores inerciais e da câmera infravermelha.

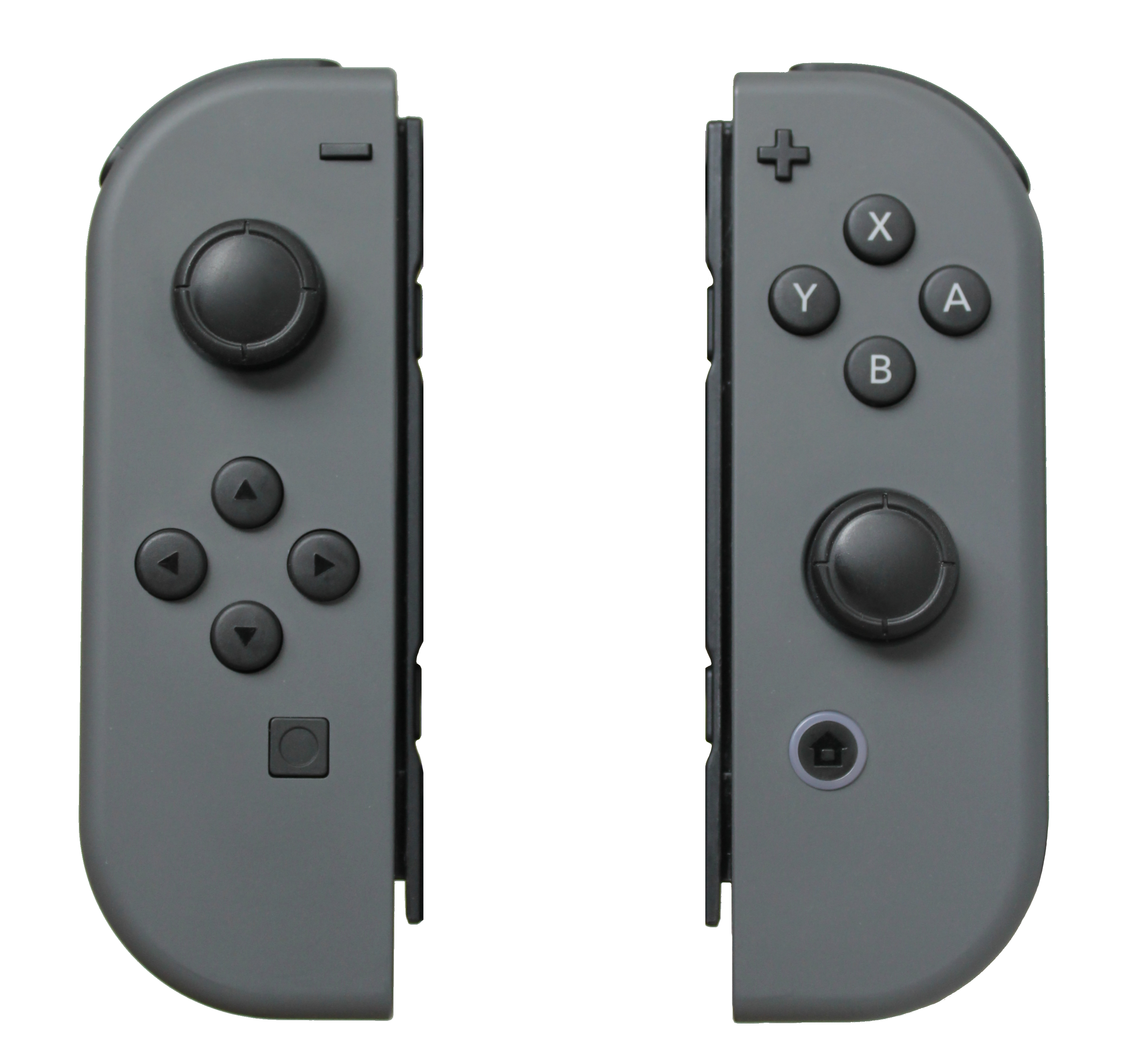

Imagem: par de controles Joy-Con esquerdo e direito. Fonte: [I1].

Funções Principais

• Controle de jogos por botões digitais e joystick analógico.
• Leitura de movimento por acelerômetro e giroscópio.
• Comunicação sem fio com o console por Bluetooth.
• Feedback háptico por vibração HD Rumble.
• Leitura NFC de figuras Amiibo no Joy-Con R.
• Detecção por infravermelho no Joy-Con R.
• Operação modular: acoplado ao console, desacoplado em par ou usado individualmente.

Contexto de Uso

O Joy-Con foi projetado para acompanhar o conceito híbrido do Nintendo Switch. No modo portátil, os controles ficam presos nas laterais do console por trilhos mecânicos. No modo TV ou mesa, eles podem ser removidos e usados sem fio. Em alguns jogos, cada Joy-Con pode atuar como um controle independente, permitindo multiplayer local com apenas um par de controles.

Essa modularidade torna o produto diferente de controles tradicionais, porque o mesmo hardware precisa funcionar em vários cenários ergonômicos e lógicos: controle único, controle duplo, sensor de movimento, interface de gestos e dispositivo de interação por proximidade.

No modo portátil, os Joy-Con ficam acoplados diretamente nas laterais do console por meio de trilhos mecânicos dedicados. No modo sem fio individual ou dual, eles operam de forma autônoma via Bluetooth, podendo atuar juntos como um único controle ergonômico ou separados como controles independentes.

Componentes e Sensores

Os sensores de movimento formam uma Unidade de Medição Inercial (IMU) de 6 eixos, composta por acelerômetro de 3 eixos e giroscópio de 3 eixos. Eles rastreiam inclinação, rotação, aceleração e gestos espaciais do usuário sem depender de uma barra externa de sensores.

O HD Rumble usa atuadores ressonantes lineares (LRA), diferentes de motores excêntricos tradicionais (ERM). Essa solução permite respostas táteis de maior fidelidade, com frequências e intensidades variadas, simulando microtexturas e interações mecânicas precisas.

A câmera infravermelha do Joy-Con R opera no espectro infravermelho próxima de um arranjo de LEDs IR. Ela funciona como um sensor de rastreamento de profundidade capaz de reconhecer formas geométricas, distâncias e movimentos de objetos posicionados à frente do controle.

O leitor NFC também fica no Joy-Con R, com antena embutida sob a alavanca analógica direita. Ele permite leitura e escrita de dados em Amiibo e outros dispositivos compatíveis.

Cada Joy-Con possui um joystick analógico clicável. O Joy-Con L possui botões direcionais frontais, botões L/ZL, botões SL/SR, botão "-", botão de sincronização e botão de captura. O Joy-Con R possui botões A/B/X/Y, botões R/ZR, botões SL/SR, botão "+", botão de sincronização e botão HOME.

Análise Técnica do Funcionamento

Módulos do Sistema

O Joy-Con pode ser analisado a partir dos módulos de sensores, atuadores, controle, interface e conectividade.

Joysticks analógicos: os Joy-Con utilizam dois joysticks compactos responsáveis pela leitura de movimentação nos eixos X e Y. O funcionamento ocorre por potenciômetros internos que variam sua resistência elétrica conforme o deslocamento físico do joystick. O sinal analógico é convertido em valores digitais pelo microcontrolador. Esses joysticks ficaram conhecidos pelo problema denominado Joy-Con Drift, causado principalmente por desgaste mecânico dos trilhos resistivos e acúmulo de partículas no mecanismo interno.

Botões digitais: o controle possui múltiplos botões, incluindo A, B, X, Y, D-Pad, L, R, ZL, ZR, SL, SR, HOME, Capture e Sync. Os botões utilizam membranas condutivas de silicone posicionadas sobre contatos elétricos na PCB. Quando pressionados, ocorre o fechamento do circuito elétrico, permitindo que o microcontrolador detecte a entrada digital.

Sensores inerciais: cada Joy-Con possui uma IMU composta por acelerômetro de 3 eixos e giroscópio de 3 eixos. Nas versões conhecidas do hardware, o sensor utilizado é o STMicroelectronics LSM6DS3. Esse módulo detecta aceleração linear, inclinação, rotação e movimentos espaciais, sendo fundamental para jogos baseados em movimento, como Nintendo Switch Sports.

Câmera infravermelha: o Joy-Con direito possui uma câmera infravermelha capaz de detectar distância, formas simples, movimentos e intensidade térmica aproximada. Esse sensor é usado em aplicações de reconhecimento gestual e interação por proximidade.

HD Rumble: o sistema usa atuadores lineares de vibração capazes de produzir respostas mais precisas e complexas do que motores tradicionais de rotação. Isso permite gerar diferentes frequências e intensidades de vibração, aumentando a imersão durante os jogos.

Microcontrolador: cada controle possui um microcontrolador ARM embarcado responsável pela leitura de sensores, processamento dos dados, comunicação sem fio, gerenciamento energético e controle dos atuadores. O firmware realiza continuamente a leitura dos sensores analógicos e digitais e converte essas informações em pacotes de dados enviados ao console.

Interface: a interface homem-máquina do Joy-Con é composta por botões digitais, joysticks analógicos, sensores de movimento, vibração háptica e indicadores luminosos. O design modular permite uso conectado ao console, desacoplado individualmente, em pares ou acoplado ao Joy-Con Grip.

Conectividade: a comunicação sem fio é realizada principalmente por Bluetooth 3.0 HID (Human Interface Device). O sistema transmite comandos dos botões, dados dos sensores inerciais, informações de sincronização e comandos de vibração com baixa latência. Quando acoplado ao console, o conector proprietário de 10 pinos também permite comunicação física e carregamento das baterias.

NFC: o Joy-Con direito possui um módulo NFC para leitura de Amiibo e outros dispositivos compatíveis. A tecnologia permite troca de dados por aproximação usando radiofrequência de curto alcance.

Tecnologias Críticas

Bluetooth HID: os Joy-Con utilizam Bluetooth 3.0 baseado no perfil HID, tecnologia comum em controles, teclados e mouses sem fio. O protocolo permite reconhecimento automático, baixa latência, comunicação eficiente em tempo real e baixo consumo energético.

Sensores MEMS: os sensores inerciais utilizados no Joy-Con são baseados em tecnologia MEMS (Micro-Electro-Mechanical Systems). Essa tecnologia permite construir acelerômetros e giroscópios compactos, leves e de baixo consumo, sendo ideal para dispositivos portáteis.

NFC: permite interação por aproximação com figuras Amiibo e tags compatíveis, sem exigir configuração complexa do usuário.

Infravermelho: adiciona leitura de proximidade e forma ao Joy-Con R, permitindo interações de gestos e detecção de objetos próximos.

HD Rumble: atua como canal de retorno tátil. Diferente de motores simples de vibração, o objetivo é gerar padrões variados de intensidade e frequência.

Firmware embarcado: o controle executa firmware proprietário responsável por leitura dos sensores, filtragem dos sinais, processamento dos dados, gerenciamento da bateria, controle da vibração e comunicação Bluetooth. O firmware funciona como um sistema embarcado de tempo real dedicado à interação contínua com o console.

Gerenciamento de energia: por ser alimentado por bateria interna de íons de lítio, o Joy-Con utiliza técnicas de economia energética, como modos de suspensão, redução da frequência de transmissão, desligamento parcial dos sensores, gerenciamento dinâmico de energia e controle inteligente da vibração.

Proposta de Reprodução com ESP32

Descrição Conceitual da Implementação

A proposta consiste em reproduzir as principais funcionalidades do controle Nintendo Switch Joy-Con utilizando uma ESP32 e componentes compatíveis com o ecossistema ESP-IDF.

A ESP32 atuaria como microcontrolador principal do sistema, sendo responsável pela leitura das entradas, pelo processamento dos dados dos sensores e pela comunicação sem fio com o dispositivo conectado.

Conforme apresentado no diagrama conceitual, o sistema foi dividido em três módulos principais: entradas, saídas e comunicação.

No módulo de entradas, os comandos do usuário seriam capturados através de 22 botões do tipo push button conectados diretamente às GPIOs da ESP32 utilizando resistores pull-up internos. Além disso, seriam utilizados dois módulos joystick KY-023 para reprodução dos controles analógicos presentes no Joy-Con original. Esses joysticks seriam conectados às entradas ADC (Conversor Analógico-Digital) da ESP32 para leitura dos eixos X e Y.

Para a implementação dos sensores de movimento, seria utilizado o módulo MPU6050, composto por acelerômetro e giroscópio de 3 eixos. A comunicação entre o sensor e a ESP32 ocorreria através do protocolo I2C, permitindo a leitura contínua dos dados de movimentação e orientação espacial do controle.

O sistema também incluiria um sensor infravermelho (IR), inspirado na câmera infravermelha presente no Joy-Con direito, permitindo futuras implementações relacionadas à detecção de proximidade e movimentos simples.

No módulo de saídas, a vibração tátil seria implementada utilizando motores vibratoriais controlados pela ESP32 através de drivers apropriados. Além disso, LEDs RGB seriam utilizados para representar indicadores luminosos semelhantes aos existentes no Joy-Con original, como status de conexão e sincronização.

A comunicação sem fio seria realizada através do Bluetooth integrado da ESP32 utilizando o perfil HID (Human Interface Device), permitindo que o sistema funcione como um controle sem fio compatível com computadores e outros dispositivos Bluetooth.

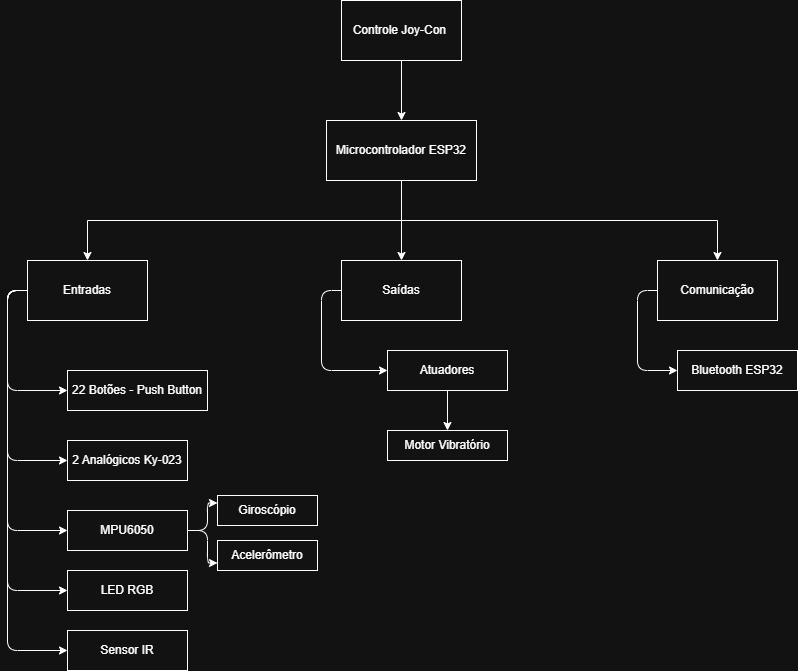

Diagrama Conceitual do Sistema

A figura abaixo apresenta o diagrama conceitual da implementação proposta utilizando ESP32 e componentes compatíveis com o ecossistema ESP-IDF.

Componentes Sugeridos

Limitações e Desafios Esperados

Apesar da ESP32 possuir recursos suficientes para reproduzir grande parte das funcionalidades do Joy-Con, algumas limitações são esperadas.

A principal limitação está relacionada ao sistema HD Rumble original da Nintendo, que utiliza atuadores lineares avançados capazes de gerar vibrações complexas e precisas. Na implementação proposta, motores vibratoriais convencionais seriam utilizados, reduzindo a fidelidade do feedback tátil em relação ao produto original.

Outro desafio envolve a implementação completa do protocolo Bluetooth HID compatível com o Nintendo Switch, uma vez que parte da comunicação utilizada pelo Joy-Con original emprega protocolos proprietários desenvolvidos pela Nintendo.

Também podem existir limitações relacionadas à precisão dos sensores utilizados, latência de comunicação, autonomia de bateria e miniaturização do hardware quando comparado ao produto comercial original.

Além disso, funcionalidades mais avançadas, como NFC e processamento avançado da câmera infravermelha, poderiam ser simplificadas ou removidas devido à maior complexidade de integração com a ESP32.

Pesquisa Bibliográfica e Tecnológica

Artigos Sobre Tecnologias do Produto

Esta parte da revisão procura descrever não só quais tecnologias existem no Joy-Con, mas por que elas são importantes para o funcionamento do controle como interface embarcada. No caso do Nintendo Switch, os blocos de hardware não atuam de forma isolada: o Bluetooth garante a transmissão contínua dos eventos, o NFC viabiliza interações curtas e intencionais, o infravermelho permite leitura local de proximidade e forma, o HD Rumble entrega feedback háptico de alta resolução, os sensores inerciais capturam movimento, e os botões e joysticks fornecem a entrada manual direta que estrutura toda a experiência de jogo.

Near Field Communication (NFC)

COSKUN, Volkan; OZDENIZCI, Bülent; OK, Kaan. The Survey on Near Field Communication. Sensors, 2015. DOI: 10.3390/s150613348.

O artigo organiza a NFC como uma tecnologia de comunicação por indução eletromagnética de curtíssimo alcance, pensada para troca simples de dados, autenticação e emparelhamento de objetos físicos com sistemas digitais. A força do texto está em mostrar que NFC não é apenas um “leitor de tags”, mas um conjunto de modos de operação que incluem emulação de cartão, leitura/escrita e comunicação ponto a ponto. Isso ajuda a entender por que o Joy-Con do Nintendo Switch consegue interagir com figuras Amiibo de maneira rápida, sem configuração complexa e com alto grau de previsibilidade para o usuário.

Do ponto de vista de sistemas embarcados, a NFC é interessante porque trabalha com troca curta e determinística de informações: o controle pode identificar um objeto físico muito próximo e, a partir disso, disparar uma resposta específica do console. Em termos de projeto, isso reduz a necessidade de uma interface visual intermediária e torna a interação mais natural, quase como “encostar e executar”. No contexto do trabalho, esse artigo sustenta a ideia de que uma ESP32 pode reproduzir parte dessa lógica com um módulo NFC compatível e tratamento cuidadoso de eventos de proximidade.

Link do artigo: https://doi.org/10.3390/s150613348

Bluetooth de baixo consumo

CÄSAR, Markus; PAWELKE, Tobias; STEFFAN, Jens. A survey on Bluetooth Low Energy security and privacy. Computer Networks, 2022. DOI: 10.1016/j.comnet.2021.108712.

O artigo revisa o Bluetooth Low Energy como uma solução de comunicação projetada para baixo consumo, mantendo conectividade contínua e latência controlada. Para o Joy-Con isso é central: o controle precisa transmitir eventos de botões, leitura dos sticks e estados dos sensores de movimento em tempo quase real, mas sem descarregar rapidamente a bateria interna. O texto também é útil porque destaca que BLE não é apenas eficiência energética; ele traz um conjunto de riscos de segurança e privacidade que precisa ser tratado no pareamento, na persistência de vínculos e no gerenciamento de pacotes.

Na prática, o Bluetooth do controle funciona como a ponte entre o hardware de entrada e a camada de jogo. Essa ponte precisa ser estável o bastante para sustentar sessões longas, sensível o suficiente para não introduzir atraso perceptível e segura o bastante para evitar conexão indevida ou ruído de comunicação. A importância desse artigo para o trabalho está em mostrar que, se uma ESP32 for usada para reproduzir um controle semelhante, o firmware precisa considerar tanto throughput quanto latência, reconexão e economia de energia em conjunto.

Link do artigo: https://doi.org/10.1016/j.comnet.2021.108712

Infravermelho e detecção de proximidade

YANG, Ming. Feedback controlled infrared proximity sensing system. Measurement, 2015. DOI: 10.1016/j.measurement.2015.02.014.

O artigo mostra como o infravermelho pode ser usado para medir proximidade de maneira controlada e com realimentação, isto é, a leitura do sensor não é apenas passiva: o sistema interpreta a distância ou presença do objeto e pode adaptar sua resposta. Esse tipo de raciocínio é muito próximo do que o Joy-Con direito explora com sua câmera infravermelha, usada para perceber superfícies próximas, movimentos de mão e interação com objetos em curta distância.

A relevância prática para o Nintendo Switch está no fato de que o infravermelho amplia o alcance funcional do controle sem exigir uma câmera externa ou sensores de visão complexos. Em vez de depender de uma imagem detalhada do ambiente, o sistema opera em uma zona curta e controlada, adequada para gestos, leitura aproximada e aplicações auxiliares. Para a recriação com ESP32, essa referência ajuda a justificar o uso de sensores de proximidade ou módulos IR quando a meta for reproduzir interações simples e localizadas.

Link do artigo: https://doi.org/10.1016/j.measurement.2015.02.014

Sensores inerciais: acelerômetro e giroscópio

SPRAGER, Slavko; JURIC, Mario. Inertial Sensor-Based Gait Recognition: A Review. Sensors, 2015. DOI: 10.3390/s150922089.

Este artigo de revisão trata do uso de sensores inerciais para reconhecer movimento humano e resume como acelerômetros e giroscópios permitem identificar padrões de deslocamento, orientação e ritmo. A importância dele para o Joy-Con está em evidenciar a lógica de sensor fusion: um acelerômetro sozinho percebe mudanças de aceleração e inclinação, enquanto o giroscópio mede a velocidade angular; combinados, eles permitem interpretar gestos, rotação e movimentos finos com mais robustez do que qualquer sensor isolado.

No contexto do Nintendo Switch, isso explica por que o controle consegue atuar em modos de jogo que exigem inclinação, apontamento por movimento e leitura gestual. O trabalho também ajuda a justificar decisões de implementação em um sistema baseado em ESP32, porque um controle equivalente não pode apenas “ler o sensor”; ele precisa filtrar ruído, compensar drift, escolher taxas de amostragem adequadas e transformar os dados brutos em eventos úteis para o aplicativo ou jogo.

Link do artigo: https://doi.org/10.3390/s150922089

HD Rumble e vibração háptica

O HD Rumble é a solução háptica do Joy-Con para gerar feedback tátil mais rico do que a vibração genérica de motores excêntricos tradicionais. Em vez de produzir apenas um tremor uniforme, o sistema foi pensado para variar a intensidade, o ritmo e a sensação do estímulo, permitindo que o usuário perceba diferenças de textura, impacto, colisão e aproximação de eventos no jogo. Isso é importante porque o controle não se limita a receber comandos: ele também comunica de volta o estado da interação por meio do tato.

No contexto do Nintendo Switch, o HD Rumble amplia a imersão e ajuda o jogador a distinguir eventos que, visualmente, poderiam parecer semelhantes. Em um jogo, isso permite respostas mais finas ao feedback do ambiente, como pulsos curtos, vibração contínua ou padrões alternados que simulam massa, movimento ou resistência. Do ponto de vista embarcado, isso mostra que o controle precisa controlar a saída tátil com granularidade suficiente para diferenciar padrões de vibração e não apenas ligar e desligar um motor.

Para uma recriação com ESP32, o HD Rumble é relevante porque ele aponta para uma camada de saída que exige PWM estável, controle de intensidade e temporização precisa. Mesmo que a implementação prática use componentes mais simples do que os do Joy-Con original, a lógica de projeto permanece a mesma: o firmware deve produzir respostas táteis coerentes com a ação do usuário e com o evento recebido do software.

Como base acadêmica para essa discussão, o artigo de Earle et al. é especialmente útil porque revisa o papel do feedback vibrotátil em aprendizagem motora virtual. A revisão mostra que a vibração não deve ser tratada como um efeito binário, mas como um canal informativo que pode guiar o usuário, reforçar correções e melhorar a percepção de tarefa. Isso se aproxima diretamente da proposta do HD Rumble, que usa padrões táteis mais refinados para comunicar eventos diferentes sem depender apenas de som ou imagem.

ISLAM, Md Shafiqul; LIM, Sol. Vibrotactile feedback in virtual motor learning: A systematic review. Applied Ergonomics, 2022. DOI: 10.1016/j.apergo.2022.103694.

Link do artigo: https://doi.org/10.1016/j.apergo.2022.103694

Botões e resposta tátil

MOORE, T. T. Tactile and kinaesthetic aspects of push-buttons. Applied Ergonomics, 1974. DOI: 10.1016/0003-6870(74)90081-7.

O artigo discute os botões como elementos de interação física que dependem tanto da sensação tátil quanto da resposta cinestésica do usuário. Essa distinção é importante porque um botão não é só um contato elétrico fechado no momento da pressão; ele também transmite ao usuário um sinal físico de que a ação ocorreu. Em controles de videogame isso é decisivo, porque a confirmação tátil precisa acontecer sem exigir que o jogador tire os olhos da tela.

No Joy-Con, os botões funcionam como a camada de entrada mais direta e mais frequente do controle. O desenho físico do acionamento, a resistência do clique e a resposta ao toque ajudam a reduzir ambiguidade entre pressionar, soltar e manter pressionado. Para uma recriação com ESP32, esse artigo sustenta a ideia de que a escolha do tipo de botão, da força de acionamento e do debounce de software impacta diretamente a qualidade percebida da interface, e não apenas a robustez elétrica do circuito.

Link do artigo: https://doi.org/10.1016/0003-6870(74)90081-7

Joystick analógico

BROWN, E. M.; MACKENZIE, I. S. Game Input with Delay—Moving Target Selection with a Game Controller Thumbstick. ACM Transactions on Multimedia Computing, Communications, and Applications, 2018. DOI: 10.1145/3187288.

Este artigo é útil para entender o joystick analógico como um dispositivo de controle contínuo, e não como um simples botão direcional. O thumbstick transforma o deslocamento físico do polegar em um vetor de direção e intensidade, o que permite navegar, mirar e ajustar movimento com granularidade maior do que uma cruz digital. Em outras palavras, o controle não mede posição absoluta como um mouse; ele interpreta desvio, velocidade e tempo de permanência para produzir ação no software.

Essa característica explica por que o Joy-Con pode ser usado em jogos que pedem movimento incremental e correção fina de trajetória. O artigo também evidencia uma limitação clássica dos thumbsticks: a presença de atraso ou de variação temporal afeta a seleção de alvos móveis, mostrando que o desempenho do joystick depende de resposta rápida do hardware e de leitura estável do firmware. Para este trabalho, isso reforça que uma ESP32 precisa tratar o joystick com leitura analógica filtrada, zona morta bem definida e mapeamento consistente entre eixo físico e comando lógico.

Link do artigo: https://doi.org/10.1145/3187288

Artigos sobre aplicação / uso do produto

Reabilitação motora com o sensor infravermelho do Joy-Con

CUESTA-GÓMEZ, Ana; MARTÍN-DÍAZ, Patricia; SÁNCHEZ-HERRERA BAEZA, Patricia. Nintendo Switch Joy-Cons' Infrared Motion Camera Sensor for Training Manual Dexterity in People with Multiple Sclerosis: A Randomized Controlled Trial. Journal of Clinical Medicine, 2022. DOI: 10.3390/jcm11123261.

O estudo avalia o uso do sensor infravermelho do Joy-Con como ferramenta de treino de destreza manual em pessoas com esclerose múltipla. O ponto forte desse artigo não é apenas mostrar que o acessório pode ser usado fora do ambiente de entretenimento, mas demonstrar que um sensor embarcado de curto alcance pode ser transformado em uma interface terapêutica mensurável, repetível e com metas de desempenho claras.

Na prática, o trabalho explora uma situação em que o usuário realiza movimentos finos e controlados, enquanto o sistema capta respostas motoras e as converte em dados úteis para o treinamento. Isso é importante porque evidencia o Joy-Con como um dispositivo de instrumentação motora, não apenas como periférico de jogo. Para este projeto, a contribuição é dupla: primeiro, mostra um caso real em que o infravermelho é funcionalmente relevante; segundo, oferece um exemplo de como a leitura de sensores pode ser usada para avaliar destreza, precisão e coordenação em contexto embarcado.

Do ponto de vista de implementação com ESP32, este artigo ajuda a justificar uma arquitetura em que a entrada do usuário não é tratada como evento binário simples, mas como sequência de medições que precisam ser registradas, interpretadas e eventualmente comparadas com uma linha de base. Isso aproxima o controle de uma pequena plataforma de avaliação motora.

Link do artigo: https://doi.org/10.3390/jcm11123261

Programa de reabilitação para idosos com o Nintendo Switch

ZEGARRA-RAMOS, M.; GARCÍA-BRAVO, C.; HUERTAS-HOYAS, E. The Effectiveness and Usability of a Rehabilitation Program Using the Nintendo Switch to Promote Healthy Aging in Older People with Cognitive Impairment: A Randomized Clinical Trial. Healthcare, 2024. DOI: 10.3390/healthcare12060672.

Este ensaio clínico investiga a eficácia e a usabilidade de um programa de reabilitação baseado no Nintendo Switch para idosos com comprometimento cognitivo. O valor desse artigo para a análise do produto está em deslocar o controle do campo puramente lúdico para o campo funcional da reabilitação, onde a qualidade da interação precisa ser intuitiva o suficiente para usuários com limitações cognitivas e motoras.

O texto é relevante porque mostra que um sistema baseado em Nintendo Switch não depende só da presença de sensores sofisticados; ele também depende de uma experiência de uso clara, de baixa curva de aprendizado e com feedback suficientemente direto para orientar a execução correta das tarefas. Em um ambiente clínico, qualquer hesitação na leitura dos comandos ou na resposta do dispositivo pode comprometer a atividade proposta. Por isso, o artigo reforça o papel dos sensores de movimento e da ergonomia do controle como fatores que influenciam a adesão e a efetividade da intervenção.

Para o trabalho, essa fonte é útil porque sustenta a ideia de que um controle reproduzido com ESP32 precisa pensar não apenas em hardware, mas em usabilidade, consistência de resposta e clareza de mapeamento entre gesto e ação.

Link do artigo: https://doi.org/10.3390/healthcare12060672

Fisioterapia combinada com Ring Fit Adventure

TAKEI, K.; MORITA, S.; WATANABE, Y. Acceptability of Physical Therapy Combined with Nintendo Ring Fit Adventure Exergame for Geriatric Hospitalized Patients. Games for Health Journal, 2024. DOI: 10.1089/g4h.2023.0009.

O artigo avalia a aceitabilidade da fisioterapia combinada com o exergame Ring Fit Adventure em pacientes hospitalizados idosos. A contribuição principal aqui é mostrar que o valor do Nintendo Switch em saúde não está só no software do jogo, mas na forma como a interface do console consegue transformar movimento corporal em interação funcional e motivadora.

Esse tipo de aplicação é importante porque coloca o Joy-Con e o ecossistema do Switch no centro de uma experiência de exercícios guiados, em que o controle precisa reagir de maneira previsível às ações do usuário para que a atividade tenha ritmo, feedback e senso de progresso. Em termos embarcados, isso envolve leitura confiável de sensores, comunicação estável com o console e resposta que preserve a sensação de continuidade do exercício.

O artigo também ajuda a observar que, em reabilitação, a aceitabilidade do sistema depende do quanto ele consegue manter o usuário engajado sem tornar a execução cansativa ou confusa. Para este trabalho, isso reforça a noção de que o controle não é somente um transmissor de eventos, mas um mediador entre intenção motora e resposta digital.

Link do artigo: https://doi.org/10.1089/g4h.2023.0009

Exergaming e intensidade de atividade física

PUTRA, B.; MASDUCHI, R.; KUSUMAWARDANI, M. Cardiovascular Responses, Physical Activity Intensity, and Enjoyment Level of Nintendo Switch™ Exergaming, Comparing Different Tempos and Playing Modes: A Pilot Study. Surabaya Physical Medicine and Rehabilitation Journal, 2021. DOI: 10.20473/spmrj.v3i2.21549.

Este estudo piloto analisa respostas cardiovasculares, intensidade da atividade física e nível de prazer durante o uso do Nintendo Switch em exergames. O artigo é útil porque mostra que a plataforma não apenas “aceita” movimento, mas consegue sustentar uma relação contínua entre ação corporal, feedback do sistema e percepção subjetiva de esforço.

Isso é relevante para o Joy-Con porque exergames só funcionam bem quando a cadeia de captura de movimento, processamento e resposta é suficientemente responsiva para manter o usuário dentro de uma faixa de intensidade planejada. Se houver atraso, ruído excessivo ou interpretação ruim dos gestos, a experiência perde precisão e o exercício fica menos confiável. O estudo, portanto, reforça a importância de sensores bem integrados e de um firmware que trate o fluxo de entrada com estabilidade.

No contexto deste trabalho, o artigo também ajuda a justificar a presença dos sensores inerciais do controle como parte central do sistema, e não como recurso secundário. Eles são o que permitem transformar o Joy-Con em uma interface corporal que pode ser aplicada em jogos, atividade física e reabilitação.

Link do artigo: https://doi.org/10.20473/spmrj.v3i2.21549

Seleção de alvos com thumbstick sob atraso

BROWN, E. M.; MACKENZIE, I. S. Game Input with Delay—Moving Target Selection with a Game Controller Thumbstick. ACM Transactions on Multimedia Computing, Communications, and Applications, 2018. DOI: 10.1145/3187288.

O artigo investiga o desempenho de um thumbstick de controle de videogame em uma tarefa de seleção de alvos móveis sob condições de atraso. A contribuição dele para este trabalho é importante porque o joystick do Joy-Con não pode ser analisado apenas como um eixo analógico genérico; ele é uma interface de controle contínuo que precisa responder com estabilidade temporal para que o usuário consiga corrigir trajetória, perseguir alvos e ajustar a direção em tempo útil.

O estudo é interessante porque evidencia uma limitação prática do thumbstick: quando há atraso entre movimento e resposta, a tarefa de apontamento ou seleção degrada rapidamente. Em outras palavras, a qualidade do joystick não depende só da leitura de posição, mas da sincronia entre intenção motora e feedback visual no sistema. Isso ajuda a explicar por que o Joy-Con precisa ter mapeamento consistente, zona morta bem definida e resposta suave, especialmente em jogos que exigem movimento fino ou seleção precisa.

Para o projeto com ESP32, o artigo oferece uma base concreta para tratar o joystick como componente crítico de usabilidade. A leitura analógica precisa ser filtrada e calibrada para evitar oscilação, e o firmware precisa converter esse dado em comportamento previsível, porque qualquer atraso ou ruído afeta diretamente a percepção de controle do usuário.

Link do artigo: https://doi.org/10.1145/3187288

Botões, tato e confirmação de ação

MOORE, T. T. Tactile and kinaesthetic aspects of push-buttons. Applied Ergonomics, 1974. DOI: 10.1016/0003-6870(74)90081-7.

O artigo clássico de Moore discute os botões como dispositivos de interação física cuja qualidade depende da integração entre sensação tátil e percepção cinestésica. Isso é importante porque um botão eficiente não se resume ao estado lógico pressionado ou não pressionado; ele precisa oferecer uma resposta mecânica que confirme ao usuário que a ação foi reconhecida, mesmo em uso contínuo e sem atenção visual dedicada.

No contexto do Joy-Con, essa perspectiva ajuda a entender por que os botões do controle têm peso e retorno mecânico bem definidos. Em um jogo, a confirmação tátil evita ambiguidade entre um toque acidental e uma intenção real de comando. Em um sistema embarcado reimplementado com ESP32, isso significa que o projeto não deve se limitar ao circuito elétrico dos botões: é preciso considerar qualidade do acionamento, debounce de software, tempo de resposta e sensação de uso.

Para este trabalho, o artigo é especialmente útil porque aproxima a análise do Joy-Con da ergonomia de interfaces físicas. Ele mostra que a experiência do usuário depende tanto do software quanto da mecânica do hardware de entrada, e reforça que botões bem projetados podem reduzir esforço, aumentar precisão e tornar a interação mais confiável.

Link do artigo: https://doi.org/10.1016/0003-6870(74)90081-7

Comparativo com Produtos Similares
