Davis Vantage Pro 2 — Estação Meteorológica Pessoal

Disciplina: Fundamentos de Sistemas Embarcados — 2026/1
Universidade: Universidade de Brasília — FGA

Integrantes

1. Descrição do Produto

1.1 Visão Geral

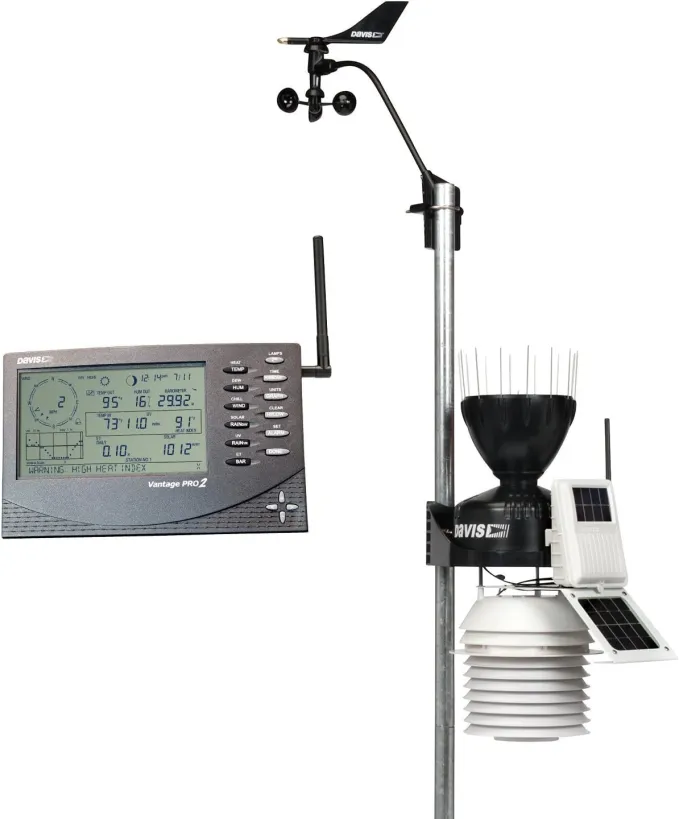

A Davis Vantage Pro2™ é uma estação meteorológica pessoal de grau semi-profissional fabricada pela Davis Instruments Corp. (Hayward, CA, EUA). O produto divide-se em dois componentes principais: a ISS (Integrated Sensor Suite, conjunto externo de sensores) e o console receptor, que exibe, processa e registra os dados meteorológicos coletados [1].

A Vantage Pro2 é vendida em duas versões: cabeada, em que a ISS se conecta ao console por cabo de 4 condutores de até 300 m; e sem fio, em que a ISS transmite os dados via rádio de baixa potência (FHSS, 902–928 MHz). O console comunica-se com um computador via software WeatherLink®, com armazenamento histórico, visualização gráfica e upload de dados para a internet [1].

1.2 Funções Principais

• Medição em tempo real de: temperatura interna e externa, umidade relativa interna e externa, pressão barométrica, velocidade e direção do vento, precipitação, ponto de orvalho, índice de calor e sensação térmica (wind chill)
• Previsão do tempo local baseada em pressão barométrica, tendência de variação, vento, chuva e localização geográfica, atualizada a cada hora [1]
• Registro histórico de highs/lows diários, mensais e anuais
• Gráficos de variáveis meteorológicas com intervalos de 1 min a 1 ano (configuráveis)
• Sistema de alarmes configuráveis por variável meteorológica
• Datalogger interno (132 KB): até 2.560 registros de arquivo [2]
• Interface com PC via WeatherLink® (USB ou serial) para exportação e análise de dados
• Sensores opcionais: radiação solar, índice UV, evapotranspiração, umidade do solo e folhagem

1.3 Público-alvo e Contexto de Uso

A Vantage Pro2 destina-se a entusiastas de meteorologia, agricultores e pesquisadores que necessitam de dados meteorológicos locais com maior precisão do que estações de consumo oferecem. É utilizada em:

• Agricultura de precisão: monitoramento de condições microclimáticas para irrigação e manejo de culturas
• Pesquisa científica: citada em estudos como estação de referência em campo [3]
• Redes de monitoramento amador: integração com plataformas como Weather Underground e CWOP (Citizen Weather Observer Program)
• Resposta a emergências: versões específicas do WeatherLink atendem equipes de resposta a desastres [1]

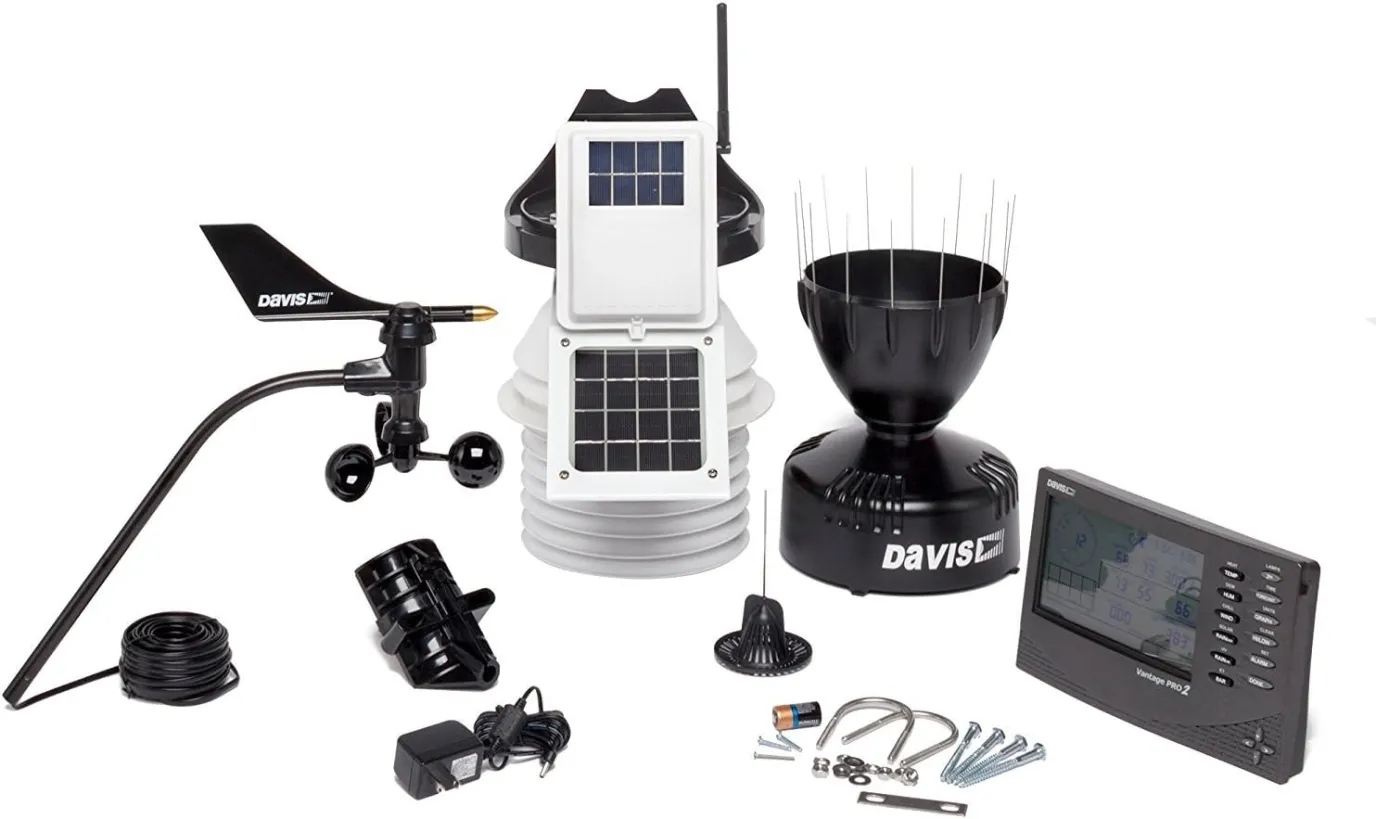

1.4 Componentes e Sensores

O sistema é dividido entre os sensores da ISS (externos) e os do console (internos):

ISS — Integrated Sensor Suite [4]

Console [1][4]

Sensores opcionais [1]

1.5 Tecnologias de Comunicação e Controle

Comunicação ISS → Console (sem fio) A versão wireless utiliza tecnologia FHSS (Frequency-Hopping Spread Spectrum), operando na faixa de 902–928 MHz (modelos norte-americanos) ou 868,0–868,6 MHz (modelos europeus). A potência de transmissão é inferior a 8 mW, dispensando licença de operação (certificação FCC). O sistema suporta até 8 IDs de transmissor distintos na mesma área geográfica, com alcance de até 300 m em linha de visada e 75–150 m através de paredes [1][4].

Comunicação Console → PC (WeatherLink) O console se comunica com o PC via interface serial RS-232 ou USB (dependendo do modelo do datalogger). O protocolo serial opera a 8 bits de dados, 1 bit de parada, sem paridade (8N1), com baud rate padrão de 19.200 bps (configurável entre 1.200 e 19.200 bps). Os comandos são strings ASCII em maiúsculas, com verificação de integridade por CRC. A memória do datalogger é organizada em três camadas: 132 KB de arquivo histórico (até 2.560 registros), 4 KB de EEPROM (calibração, coordenadas geográficas, configuração) e 4 KB de memória de processador (dados atuais e highs/lows do dia) [2].

Alimentação e eficiência energética A ISS é alimentada por um painel solar de 0,5 W com bateria de lítio CR-123 como backup, projeto orientado a baixo consumo para operação autônoma contínua em campo. O console consome em média 0,9 mA (wireless), com pico de 30 mA, podendo operar por até 9 meses com três pilhas do tipo C [4].

2. Análise Técnica do Funcionamento

2.1 Arquitetura do Sistema

A Vantage Pro2 divide-se em três subsistemas interdependentes: a ISS (unidade externa de sensoriamento e transmissão), o console (unidade de recepção, processamento e exibição) e o WeatherLink (interface de persistência e comunicação com PC). O fluxo de dados segue uma topologia linear [2][5]:

[Sensores ISS] → [SIM] → [Transmissor RF FHSS] ~~~wireless~~~ [Console: recepção + processamento + display]
                                                                          ↓ serial/USB
                                                               [WeatherLink Datalogger: 132 KB arquivo]
                                                                          ↓
                                                               [PC: WeatherLink Software]

A ISS coleta e transmite dados a cada ~2,5 segundos em pacotes de 8 bytes via RF. O console recebe, processa, exibe e registra os dados. Quando conectado via WeatherLink, um PC pode consultar dados em tempo real ou baixar o histórico arquivado [2].

2.2 Módulos do Sistema

Módulo 1 — ISS (Integrated Sensor Suite)

A ISS concentra todos os sensores meteorológicos e o hardware de transmissão no campo [5]. Seu componente central é o SIM (Sensor Interface Module), o microcontrolador embarcado da ISS, localizado no compartimento frontal da unidade. O SIM desempenha duas funções: lê todos os sensores conectados (temperatura/umidade via barramento, anemômetro via porta WIND, pluviômetro via porta RAIN, sensores opcionais via portas UV e SUN) e aciona o transmissor RF a cada ciclo.

A versão wireless da ISS é alimentada por um painel solar de 0,5 W, que carrega uma bateria interna usada à noite ou em períodos sem sol. A versão cabeada recebe energia diretamente do console pelo cabo de 4 condutores de até 305 m.

O ID do transmissor é configurado por chaves DIP no SIM (3 chaves, 8 IDs possíveis), permitindo que até 8 estações coexistam na mesma área geográfica sem colisão de pacotes [5]. Um LED indicador no SIM pisca a cada ~2,5 segundos confirmando transmissão ativa.

Módulo 2 — Transmissão RF (FHSS)

A comunicação sem fio entre ISS e console utiliza FHSS (Frequency-Hopping Spread Spectrum) na faixa de 902–928 MHz (modelos norte-americanos), com potência de saída inferior a 8 mW. Cada pacote da Vantage Pro2 contém 8 bytes de dados de sensores, transmitido a cada 2,5625 segundos (para ID 1). O intervalo de transmissão cresce 1/16 de segundo por número de ID: ID 2 = 2,625 s, ID 8 = 3,0 s [2].

O espalhamento por salto de frequência confere resistência a interferências e permite operação sem licença de rádio (certificação FCC Classe B). O console monitora a qualidade da recepção via comando RXCHECK, que reporta total de pacotes recebidos, perdidos, ressincronizações e erros de CRC [2].

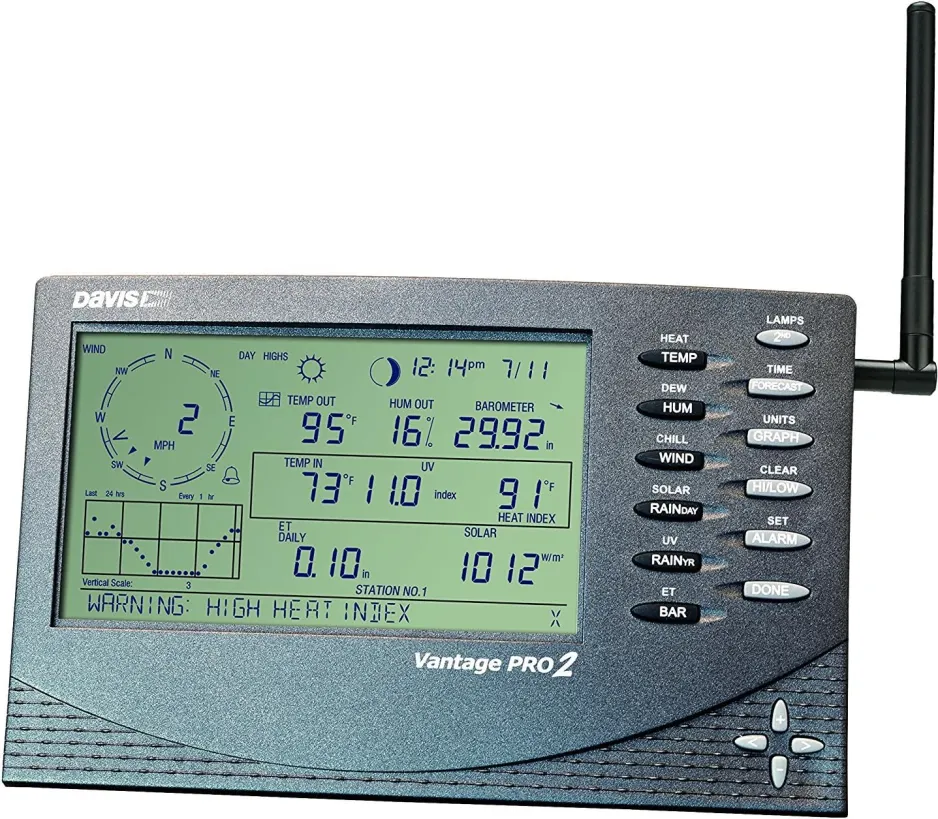

Módulo 3 — Console

O console é o núcleo de processamento da estação. Suas responsabilidades são [1][2]:

• Recepção RF: decodifica os pacotes da ISS e atualiza os valores de cada variável meteorológica
• Sensoriamento interno: barômetro (integrado ao console), temperatura e umidade interna
• Processamento: calcula variáveis derivadas: ponto de orvalho, índice de calor, wind chill e evapotranspiração (com sensor solar opcional), usando equações meteorológicas padronizadas (WMO, NWS/NOAA)
• Previsão do tempo: algoritmo baseado em leitura barométrica, tendência de 3h, velocidade do vento, precipitação, temperatura, umidade, latitude/longitude e época do ano, atualizado a cada hora
• Interface com usuário: display LCD transflective (151 × 86 mm) com retroiluminação LED; 12 teclas de comando + 4 teclas de navegação; 5 modos de operação (Setup, Tempo Atual, Highs/Lows, Alarmes, Gráfico)
• Gestão de energia: o console opera no modo sleep a maior parte do tempo, acordando periodicamente para processar dados da ISS e respondendo a caracteres recebidos na porta serial

Módulo 4 — WeatherLink Datalogger e Interface PC

O WeatherLink é um módulo físico que se encaixa no console e adiciona capacidade de armazenamento e comunicação com PC [1][2]. Organiza a memória em três camadas:

O arquivo histórico persiste mesmo com o PC desligado. A interface com o PC usa serial RS-232 ou USB, com o protocolo descrito na seção 2.3.

2.3 Tecnologias Críticas

FHSS — Frequency-Hopping Spread Spectrum

Técnica de comunicação de rádio em que a frequência de transmissão varia segundo uma sequência pseudoaleatória conhecida pelo transmissor e receptor. Na Vantage Pro2, o FHSS opera na faixa ISM de 902–928 MHz com potência abaixo de 8 mW, dispensando licença de operação. A técnica resiste a interferências pontuais e à intercepção, adequada para ambientes domésticos e agrícolas com múltiplas fontes de RF [1][4].

Gerenciamento de Energia (Low-Power Design)

A ISS wireless utiliza energy harvesting solar para operação contínua sem troca de bateria: o painel de 0,5 W carrega a bateria durante o dia e a estação opera da bateria à noite. O SIM consome em média 0,14 mA (pico 30 mA na transmissão). O console implementa sleep mode entre ciclos de processamento, acordando ao receber um caractere na porta serial (procedimento de wakeup: envio de \n, espera de \n\r em resposta). Após acordar, o console permanece ativo por 2 minutos antes de voltar ao sleep [2][4].

Protocolo Serial Davis (UART + ASCII + CRC)

A comunicação console<->PC utiliza UART com parâmetros 8N1 (8 bits de dados, sem paridade, 1 stop bit) a 19.200 bps padrão. Os comandos são strings ASCII em maiúsculas terminadas por \n. Três tipos de resposta: ACK (0x06) para confirmação, NAK (0x21) para parâmetro inválido, e CANCEL (0x18) para falha de CRC. Os principais comandos operacionais são [2]:

Pluviômetro de Báscula (Tipping Bucket)

O coletor de chuva opera pelo princípio de báscula: cada tip corresponde a 0,01" (0,2 mm) de precipitação sobre uma área de coleta de 214 cm². Um reed-switch registra cada basculamento, gerando um pulso digital capturado pelo SIM. O mecanismo acumula precipitação sem expor partes eletrônicas à chuva, com manutenção baixa [5].

Proteção de Radiação Passiva

A proteção de radiação passiva abriga os sensores de temperatura e umidade: estrutura de lâminas plásticas brancas sobrepostas (visível na Figura 3) que bloqueia a incidência solar direta sem impedir a circulação de ar. Modelos fan-aspirated (6153/6163) adicionam um ventilador solar para forçar circulação de ar, reduzindo o erro de temperatura induzido por radiação solar de ±2°C (escudo passivo) para ±0,3°C [4].

3. Proposta de Reprodução com ESP32

3.1 Descrição Conceitual

A reimplementação replica as funcionalidades essenciais da Vantage Pro2 com um ESP32 como unidade central de processamento e sensores do ecossistema ESP-IDF. A arquitetura original, separada em ISS (campo) e console (interno), converge em um único nó ESP32 que coleta, processa, exibe e transmite os dados meteorológicos.

O ESP32 reúne em um único chip: processador dual-core de 240 MHz, ADC de 12 bits para sensores analógicos, múltiplos barramentos I2C/SPI/UART, contadores de pulso (PCNT) para sensores de frequência e Wi-Fi 802.11 b/g/n nativo, substituindo o RF FHSS proprietário por conectividade padrão à internet.

O firmware usa ESP-IDF com as seguintes APIs:

3.2 Mapeamento de Componentes

3.3 Diagrama Conceitual do Sistema

╔══════════════════════════════════════════════════════════╗
║               UNIDADE DE CAMPO (ESP32)                   ║
╠══════════════════════════════════════════════════════════╣
║                                                          ║
║  ┌─────────────┐  1-Wire   ┌──────────────────────────┐  ║
║  │   DS18B20   │──────────▶│                          │  ║
║  └─────────────┘           │                          │  ║
║  ┌─────────────┐  I2C      │        ESP32             │  ║
║  │   BMP280    │──────────▶│    (processamento,       │  ║
║  └─────────────┘           │   amostragem, display,   │  ║
║  ┌─────────────┐  ADC      │       transmissão)       │  ║
║  │     LDR     │──────────▶│                          │  ║
║  └─────────────┘           │                          │  ║
║  ┌─────────────┐  ADC/PCNT │                          │  ║
║  │  Hall+Enc.  │──────────▶│  GPIO ◀── 8x Reed-switch │  ║
║  └─────────────┘           │  GPIO ◀── Sensor chuva   │  ║
║                            └──────────┬───────────────┘  ║
║                                       │                  ║
║                              I2C ▼    │ Wi-Fi            ║
║                         ┌──────────┐  │                  ║
║                         │LCD 16x2  │  │                  ║
║                         └──────────┘  │                  ║
╚═══════════════════════════════════════╪══════════════════╝
                                        │ 802.11 b/g/n
                                        ▼
                            ┌───────────────────────┐
                            │  Servidor / Nuvem     │
                            │  (MQTT ou HTTP)       │
                            │  Dashboard Web        │
                            └───────────────────────┘

3.4 Limitações e Desafios Esperados

Limitações de hardware do kit:

• Ausência de sensor de umidade relativa: o kit não inclui DHT11, DHT22 ou similar. A umidade relativa é uma das variáveis centrais da estação original; sua ausência é a principal lacuna funcional da proposta.
• Pluviômetro de báscula não replicável: o sensor de chuva disponível detecta apenas a presença de chuva (digital on/off), sem mecanismo de báscula para medir volume acumulado. A Vantage Pro2 mede precipitação com resolução de 0,2 mm por pulso.
• Direção do vento em setores discretos: a Vantage Pro2 usa um potenciômetro de 360° contínuo; a proposta com reed-switches oferece apenas 8 direções discretas (resolução de 45° vs 1° do original).
• LDR como aproximação de piranômetro: o LDR mede luminosidade relativa em lux, não irradiância solar calibrada em W/m². Não é adequado para cálculo de evapotranspiração.
• Sem sensor UV: o kit não possui equivalente ao sensor de radiação UV (#6490) da Vantage Pro2.

Desafios de implementação:

• ADC não-linear do ESP32: o ADC interno do ESP32 apresenta não-linearidade, especialmente nas extremidades da faixa (0–3,3 V), o que afeta a precisão de leituras analógicas do LDR e do sensor Hall. Recomenda-se calibração por tabela de lookup.
• Proteção de radiação: sem um escudo de radiação passiva equivalente, o DS18B20 exposto ao sol pode superestimar a temperatura em até 5–10°C. A implementação real exigiria fabricação de um shield.
• Gestão de energia: sem circuito de carregamento solar, a proposta depende de alimentação contínua por cabo ou bateria com vida limitada, diferente da autonomia >2 anos da ISS original.
• Alcance e infraestrutura de rede: o Wi-Fi do ESP32 exige um roteador a até ~100 m, enquanto o FHSS da Vantage Pro2 opera de forma independente de infraestrutura de rede, com alcance de até 300 m.
• Sem firmware de previsão do tempo: o algoritmo proprietário de previsão da Vantage Pro2, baseado em múltiplas variáveis e localização geográfica, precisaria ser reimplementado, tarefa de engenharia não trivial.

4. Pesquisa Bibliográfica e Tecnológica

4.1 Artigos sobre Tecnologias Viabilizadoras

Artigo 1 — Pluviômetro de báscula: erros mecânicos e calibração semi-analítica

• Autores: Segovia-Cardozo, D.A.; Rodríguez-Sinobas, L.; Díez-Herrero, A.; Zubelzu, S.
• Publicação: Water (MDPI), v. 13, n. 16, art. 2285, 2021. DOI: 10.3390/w13162285
• Link: https://www.mdpi.com/2073-4441/13/16/2285/pdf
• Resumo: Modela matematicamente os erros mecânicos sistemáticos do pluviômetro de báscula em função da intensidade da precipitação, propondo uma abordagem semi-analítica de calibração. Demonstra que o mecanismo de báscula introduz subestimação crescente conforme a taxa de chuva aumenta, pois cada basculamento ocorre enquanto água continua entrando no coletor, efeito mais acentuado em eventos de alta intensidade.
• Aplicação: O pluviômetro de báscula é exatamente o sensor empregado na ISS da Vantage Pro2 para medir precipitação com resolução de 0,2 mm por pulso sobre uma área coletora de 214 cm². O artigo fornece a base teórica para entender as limitações de medição do produto e justifica por que o sensor de chuva digital da proposta ESP32, que detecta apenas presença sem mecanismo de báscula, representa uma degradação funcional significativa.

Artigo 2 — Sensores MEMS de pressão atmosférica: avaliação de características

• Autores: Kojima, M.
• Publicação: Measurement: Sensors (Elsevier), v. 38, art. 101679, 2025. DOI: 10.1016/j.measen.2024.101679
• Link: https://www.sciencedirect.com/science/article/pii/S266591742400655X
• Resumo: Avalia comparativamente diferentes tipos de sensores MEMS de pressão atmosférica, analisando dependência de temperatura, umidade e tempo de resposta. Preenche uma lacuna de padronização, pois as especificações variam entre fabricantes, dificultando comparação direta entre dispositivos de diferentes origens.
• Aplicação: O sensor BMP280 (Bosch Sensortec), proposto na Seção 3 como substituto do barômetro da Vantage Pro2 na reimplementação ESP32, pertence à família de sensores MEMS estudada neste artigo. Os resultados permitem estimar a precisão barométrica esperada da proposta (a Vantage Pro2 especifica ±1,0 hPa) e avaliar como temperatura e umidade afetam as leituras do BMP280 em campo.

Artigo 3 — Anemômetro de copo: instrumento fundamental para medição de vento

• Autores: Pindado, S.; Cubas, J.; Sorribes-Palmer, F.
• Publicação: Sensors (MDPI), v. 14, n. 11, pp. 21418–21452, 2014. DOI: 10.3390/s141121418
• Link: https://www.mdpi.com/1424-8220/14/11/21418/pdf
• Resumo: Revisão abrangente sobre o anemômetro de copo como instrumento meteorológico, cobrindo histórico, princípio de funcionamento baseado em torque aerodinâmico assimétrico nas conchas, fontes de erro sistemático e resultados de campanhas de calibração conduzidas no instituto IDR/UPM (Universidade Politécnica de Madrid).
• Aplicação: A Vantage Pro2 emprega anemômetro de copo integrado à ISS, com sensor magnético de estado sólido para detectar cada rotação. A proposta ESP32 da Seção 3 replica este comportamento usando sensor Hall e encoder rotativo. O artigo fundamenta o princípio de funcionamento do sensor original e permite avaliar a fidelidade da substituição proposta, em especial quanto às fontes de erro que afetam ambas as abordagens.

Artigo 4 — Seleção dinâmica de técnica FHSS em redes industriais de sensores sem fio

• Autores: Fernández de Gorostiza, E.; Berzosa, J.; Mabe, J.; Cortiñas, R.
• Publicação: Sensors (MDPI), v. 18, art. 657, 2018. DOI: 10.3390/s18020657
• Link: https://www.mdpi.com/1424-8220/18/2/657/pdf
• Resumo: Propõe e avalia um método dinâmico para selecionar a melhor técnica de salto de frequência em redes industriais de sensores sem fio na faixa ISM, considerando as condições do canal de rádio em tempo real. Analisa as variantes FHSS clássico, pseudo-aleatório e adaptativo quanto à capacidade de mitigar interferências e garantir confiabilidade em ambientes adversos.
• Aplicação: A Vantage Pro2 usa FHSS na faixa ISM de 902–928 MHz para transmissão entre ISS e console, com pacotes de 8 bytes a cada ~2,5 s. O artigo fornece a base técnica sobre o comportamento e as limitações desse protocolo em ambientes com interferências, diretamente comparável ao cenário doméstico/agrícola da Vantage Pro2, e contextualiza a substituição por Wi-Fi 802.11 na proposta ESP32 como uma troca de robustez RF por dependência de infraestrutura.

4.2 Artigos sobre Aplicações do Produto

Artigo 5 — Controle de qualidade para redes crowdsourced de estações pessoais

• Autores: de Vos, L.W.; Leijnse, H.; Overeem, A.; Uijlenhoet, R.
• Publicação: Geophysical Research Letters (AGU), v. 46, n. 15, pp. 8820–8829, 2019. DOI: 10.1029/2019GL083731
• Link: https://agupubs.onlinelibrary.wiley.com/doi/pdfdirect/10.1029/2019GL083731
• Resumo: Propõe metodologia de controle de qualidade para dados de estações meteorológicas pessoais (PWS) crowdsourced, usando consistência espacial entre estações vizinhas para detectar e filtrar erros típicos como falhas de sensor, posicionamento incorreto e obstrução solar. Demonstra viabilidade do uso operacional de dados de PWS para monitoramento de precipitação em alta resolução espaço-temporal.
• Aplicação: A Vantage Pro2 é uma das estações pessoais mais integradas a plataformas crowdsourced como Weather Underground e CWOP (Citizen Weather Observer Program). O artigo demonstra como redes de estações do tipo da Vantage Pro2 estão sendo utilizadas em contextos científicos operacionais, validando o papel do produto além do monitoramento doméstico individual e evidenciando desafios de qualidade de dados que a proposta ESP32 também enfrentaria.

Artigo 6 — Potencial de estações agrometeorológicas IoT de baixo custo: revisão sistemática

• Autores: Al Kalaany, C.M.; Kimaita, H.N.; Abdelmoneim, A.A.; Khadra, R.; Derardja, B.; Dragonetti, G.
• Publicação: Sensors (MDPI), v. 25, n. 19, art. 6020, 2025. DOI: 10.3390/s25196020
• Link: https://www.mdpi.com/1424-8220/25/19/6020/pdf
• Resumo: Revisão sistemática de estações agrometeorológicas de baixo custo habilitadas por IoT, analisando componentes de hardware e software, arquiteturas de conectividade e impacto em práticas de agricultura de precisão. Demonstra que essas estações reduzem o consumo de água em irrigação em até 30% ao possibilitar monitoramento microclimático local em tempo real.
• Aplicação: A Seção 1.3 identifica a agricultura de precisão como um dos principais públicos-alvo da Vantage Pro2. Este artigo situa o produto no estado da arte da área, mostrando como estações com perfil semelhante ao da Vantage Pro2 são implantadas em campo para otimizar irrigação e manejo de culturas. Também serve como referência para a proposta ESP32: o kit de sensores descrito na Seção 3 é diretamente comparável às estações IoT de baixo custo revisadas no artigo.

Artigo 7 — Análise de ilhas de calor urbano usando dados de estações meteorológicas pessoais

• Autores: Taylor, J.; Simpson, C.H.; Vanhatalo, J.; Sohail, H.; Brousse, O.; Heaviside, C.
• Publicação: Buildings & Cities, v. 6, pp. 182–200, 2025. DOI: 10.5334/bc.528
• Link: https://journal-buildingscities.org/articles/10.5334/bc.528
• Resumo: Utiliza dados crowdsourced de redes densas de estações meteorológicas pessoais para analisar o efeito de ilha de calor urbana (UHI) em quatro municípios finlandeses, encontrando intensidades médias de 0,8–1,2°C. Demonstra que a resolução espaço-temporal das redes de PWS é essencial para capturar a variabilidade intra-urbana de temperatura, inatingível com redes profissionais convencionais.
• Aplicação: A Vantage Pro2 é integrada a plataformas como Weather Underground, alimentando redes do tipo estudado no artigo. O trabalho demonstra uma aplicação de pesquisa climática urbana, distinta da aplicação hidrológica do Artigo 5, que justifica o uso científico da classe de produto. Para a proposta ESP32, o artigo ilustra que a transmissão de dados via Wi-Fi para plataformas abertas habilita as mesmas aplicações de monitoramento urbano.

Artigo 8 — Projeto de estação meteorológica de baixo custo para monitoramento ambiental em tempo real

• Autores: Rivera, A.; Ponce, P.; Mata, O.; Molina, A.; Meier, A.
• Publicação: Sensors (MDPI), v. 23, n. 22, art. 9060, 2023. DOI: 10.3390/s23229060
• Link: https://www.mdpi.com/1424-8220/23/22/9060/pdf
• Resumo: Apresenta o projeto e desenvolvimento de uma estação meteorológica de código aberto (Open-Source Weather Station, OSWS) de baixo custo para monitoramento ambiental contínuo, medindo temperatura, umidade, pressão atmosférica, CO₂ e material particulado com modelagem ARIMA para previsão de curto prazo e compartilhamento de dados via ThingSpeak. Alcançou margem de erro de 0,67% quando validada contra instrumentos comerciais de referência.
• Aplicação: Diretamente comparável à proposta de reimplementação ESP32 descrita na Seção 3, este artigo demonstra que uma estação aberta de baixo custo pode atingir precisão competitiva com produtos comerciais como a Vantage Pro2. Serve como referência de viabilidade para a proposta, valida a escolha arquitetural de microcontrolador único com transmissão via protocolo IoT, e ilustra o estado da arte em estações embarcadas abertas de monitoramento ambiental.

5. Comparativo com Produtos Similares

5.1 Especificações Gerais

5.2 Análise de Sistemas Embarcados

Referências Bibliográficas

[1] DAVIS INSTRUMENTS CORP. Vantage Pro2™ Console Manual — Rev. G. Hayward, CA: Davis Instruments, 2006. Document Part Number: 07395.234. Disponível em: https://www.fieldenvironmental.com/assets/files/Manuals/Vantage Pro 2 Display Manual.pdf. Acesso em: 11 jun. 2026.

[2] DAVIS INSTRUMENTS CORP. Vantage Pro and Vantage Pro2 Serial Communication Reference Manual — Rev. 2.3. Hayward, CA: Davis Instruments, 2009. Document Part Number: 07395.801. Disponível em: https://wiki.greengaragedetroit.com/images/e/e4/VantageSerialProtocolDocs_v230.pdf. Acesso em: 11 jun. 2026.

[3] ROMÃO, Marcelo Tomás Meireles; TRINDADE, Pedro Miguel Nunes. Estação Meteorológica Davis Vantage Pro 2. Relatório de Projeto — Licenciatura em Energia e Ambiente. Instituto Politécnico da Guarda, dezembro de 2021. Disponível em: https://bdigital.ipg.pt/dspace/bitstream/10314/5308/1/Pedro Trindade - Projecto.pdf. Acesso em: 11 jun. 2026.

[4] DAVIS INSTRUMENTS CORP. Wireless Vantage Pro2™ & Vantage Pro2™ Plus Stations — Datasheet DS6152_62_53_63, Rev. J. Hayward, CA: Davis Instruments, 2013. Disponível em: https://image.indotrading.com/co6043/pdf/p381509/a73b98fc-8dd5-4943-83bc-66b396f90db0.pdf. Acesso em: 11 jun. 2026.

[5] DAVIS INSTRUMENTS CORP. Manual de Instalação Vantage Pro2™ — Conjunto de Sensores Integrados (ISS) — Rev. A. Hayward, CA: Davis Instruments, 2004. Código de Peça do Documento 07395.249. Distribuído no Brasil pela Agrosystem. Disponível em: https://www.agrolinkirriga.com.br/pdf/estacoes-meteorologicas/DAVIS-Vantage-Pro2-man_inst.pdf. Acesso em: 11 jun. 2026.

[6] SEGOVIA-CARDOZO, D.A.; RODRÍGUEZ-SINOBAS, L.; DÍEZ-HERRERO, A.; ZUBELZU, S. Understanding the Mechanical Biases of Tipping-Bucket Rain Gauges: A Semi-Analytical Calibration Approach. Water (MDPI), v. 13, n. 16, art. 2285, 2021. DOI: 10.3390/w13162285. Disponível em: https://www.mdpi.com/2073-4441/13/16/2285/pdf. Acesso em: 11 jun. 2026.

[7] KOJIMA, M. Characteristics evaluation of MEMS atmospheric pressure sensors. Measurement: Sensors (Elsevier), v. 38, art. 101679, 2025. DOI: 10.1016/j.measen.2024.101679. Disponível em: https://www.sciencedirect.com/science/article/pii/S266591742400655X. Acesso em: 11 jun. 2026.

[8] PINDADO, S.; CUBAS, J.; SORRIBES-PALMER, F. The Cup Anemometer, a Fundamental Meteorological Instrument for the Wind Energy Industry. Research at the IDR/UPM Institute. Sensors (MDPI), v. 14, n. 11, pp. 21418–21452, 2014. DOI: 10.3390/s141121418. Disponível em: https://www.mdpi.com/1424-8220/14/11/21418/pdf. Acesso em: 11 jun. 2026.

[9] FERNÁNDEZ DE GOROSTIZA, E.; BERZOSA, J.; MABE, J.; CORTIÑAS, R. A Method for Dynamically Selecting the Best Frequency Hopping Technique in Industrial Wireless Sensor Network Applications. Sensors (MDPI), v. 18, art. 657, 2018. DOI: 10.3390/s18020657. Disponível em: https://www.mdpi.com/1424-8220/18/2/657/pdf. Acesso em: 11 jun. 2026.

[10] DE VOS, L.W.; LEIJNSE, H.; OVEREEM, A.; UIJLENHOET, R. Quality Control for Crowdsourced Personal Weather Stations to Enable Operational Rainfall Monitoring. Geophysical Research Letters (AGU), v. 46, n. 15, pp. 8820–8829, 2019. DOI: 10.1029/2019GL083731. Disponível em: https://agupubs.onlinelibrary.wiley.com/doi/pdfdirect/10.1029/2019GL083731. Acesso em: 11 jun. 2026.

[11] AL KALAANY, C.M.; KIMAITA, H.N.; ABDELMONEIM, A.A.; KHADRA, R.; DERARDJA, B.; DRAGONETTI, G. The Potential of Low-Cost IoT-Enabled Agrometeorological Stations: A Systematic Review. Sensors (MDPI), v. 25, n. 19, art. 6020, 2025. DOI: 10.3390/s25196020. Disponível em: https://www.mdpi.com/1424-8220/25/19/6020/pdf. Acesso em: 11 jun. 2026.

[12] TAYLOR, J.; SIMPSON, C.H.; VANHATALO, J.; SOHAIL, H.; BROUSSE, O.; HEAVISIDE, C. Analysing cold-climate urban heat islands using personal weather station data. Buildings & Cities, v. 6, pp. 182–200, 2025. DOI: 10.5334/bc.528. Disponível em: https://journal-buildingscities.org/articles/10.5334/bc.528. Acesso em: 11 jun. 2026.

[13] RIVERA, A.; PONCE, P.; MATA, O.; MOLINA, A.; MEIER, A. Local Weather Station Design and Development for Cost-Effective Environmental Monitoring and Real-Time Data Sharing. Sensors (MDPI), v. 23, n. 22, art. 9060, 2023. DOI: 10.3390/s23229060. Disponível em: https://www.mdpi.com/1424-8220/23/22/9060/pdf. Acesso em: 11 jun. 2026.
