Pebble Time

1. Integrantes

2. Produto Selecionado

O produto escolhido pelo grupo é o Pebble Time, um smartwatch desenvolvido pela Pebble Technology Corporation e lançado em 2015 após uma campanha recorde no Kickstarter, onde arrecadou mais de US$ 20,3 milhões com o apoio de 78.471 financiadores. O Pebble Time é a segunda geração da linha de relógios inteligentes da Pebble, sendo o primeiro a apresentar um display colorido com tecnologia e-paper (Memory-in-Pixel LCD).

O Pebble Time é um sistema embarcado vestível projetado para funcionar como extensão do smartphone no pulso do usuário. Ele integra um microcontrolador ARM Cortex-M4, display colorido de baixo consumo com tecnologia Memory-in-Pixel, acelerômetro e giroscópio de 6 eixos, magnetômetro, microfone MEMS, sensor de luz ambiente, motor vibratório, comunicação Bluetooth 4.0 e bateria interna recarregável, tudo gerenciado pelo PebbleOS, um sistema operacional baseado em FreeRTOS.

O público-alvo abrange usuários que buscam um relógio inteligente com autonomia prolongada de bateria (até 7 dias), compatibilidade com Android e iOS, e uma interface simples e funcional baseada em botões físicos. Historicamente, o Pebble foi amplamente adotado em pesquisas acadêmicas devido à sua plataforma aberta de desenvolvimento e à disponibilidade de dados dos sensores integrados.

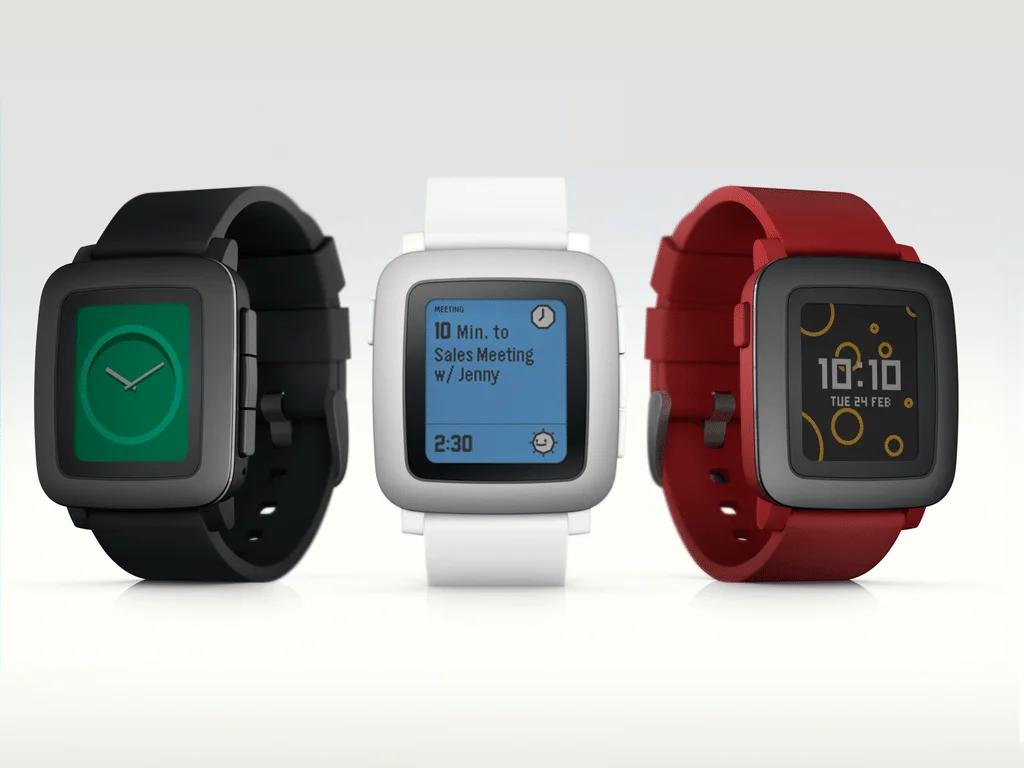

Figura 1 - Pebble Time smartwatch.

Fonte: www.leblogdomotique.fr

3. Funções Principais

1. Exibição de hora, data, informações do clima e notificações em display always-on de baixo consumo.
2. Recebimento e visualização de notificações do smartphone (chamadas, mensagens, e-mails, aplicativos).
3. Resposta por voz a mensagens utilizando microfone integrado e transcrição em nuvem.
4. Rastreamento de atividades físicas (passos, distância, sono) via acelerômetro de 6 eixos.
5. Bússola digital utilizando magnetômetro integrado.
6. Feedback tátil por vibração para alertas e notificações.
7. Interface Timeline para visualização cronológica de eventos passados e futuros.
8. Execução de aplicativos e watchfaces de terceiros (ecossistema com mais de 15.000 apps).
9. Controle de reprodução de música no smartphone.
10. Operação subaquática com resistência à água de 3 ATM (30 metros).

4. Contexto de Uso

O Pebble Time foi projetado para ser um companheiro discreto do smartphone, priorizando autonomia de bateria e legibilidade do display em qualquer condição de iluminação. Diferentemente de concorrentes como o Apple Watch, que apostavam em telas OLED de alta resolução e touchscreen, o Pebble Time optou por um display Memory-in-Pixel que se mantém sempre visível, refletindo a luz ambiente sem necessidade de iluminação traseira constante.

No uso diário, o relógio atua como um hub de notificações: o usuário recebe alertas visuais e táteis de chamadas, mensagens e eventos do calendário diretamente no pulso, sem precisar sacar o smartphone. A interface é controlada exclusivamente por 4 botões físicos, sendo eles: Voltar (esquerda), Cima, Selecionar e Baixo (direita), dispensando o uso de touchscreen. Essa abordagem garante operação confiável mesmo com as mãos molhadas ou usando luvas.

A funcionalidade Timeline organiza automaticamente informações relevantes em ordem cronológica: compromissos do Google Calendar, previsão do tempo, resultados esportivos e lembretes são apresentados ao pressionar os botões Cima e Baixo a partir do mostrador principal. Aplicativos de terceiros podem injetar pins na Timeline, ampliando a utilidade do sistema.

Para desenvolvedores, a plataforma oferecia um SDK baseado em C com acesso direto aos sensores (acelerômetro, magnetômetro, luz ambiente) e ao subsistema Bluetooth, além de uma camada JavaScript para lógica no lado do smartphone. Após o encerramento da Pebble em 2016, a comunidade Rebble manteve os serviços e o ecossistema de aplicativos ativos, e em 2025 o fundador da Pebble(Eric Migicovsky) iniciou o projeto de revitalização via Core Devices.

5. Componentes e Sensores

Diagrama 1: Módulos, Componentes e Funções

Fonte: Arthur Evangelista, Kaleb Macedo, Lucas Alves e Othavio Araujo Bolzan

6. Imagens do Peeble desmontado

As imagens a seguir, obtidas do teardown realizado pela iFixit [R1], documentam o processo de desmontagem do Pebble Time e revelam a disposição interna dos componentes descritos na tabela anterior.

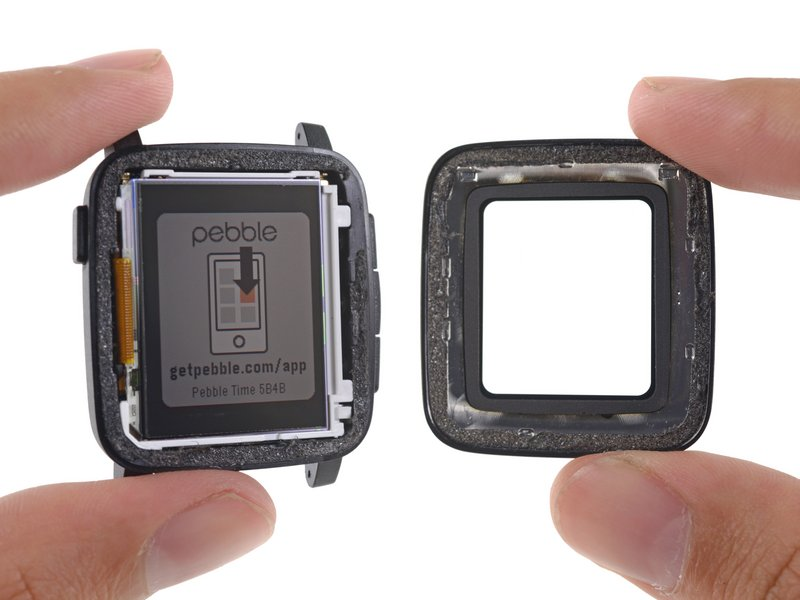

Figura 2: Remoção do bezel frontal com o vidro de proteção, expondo o módulo do display.

Fonte: iFixit [R1]

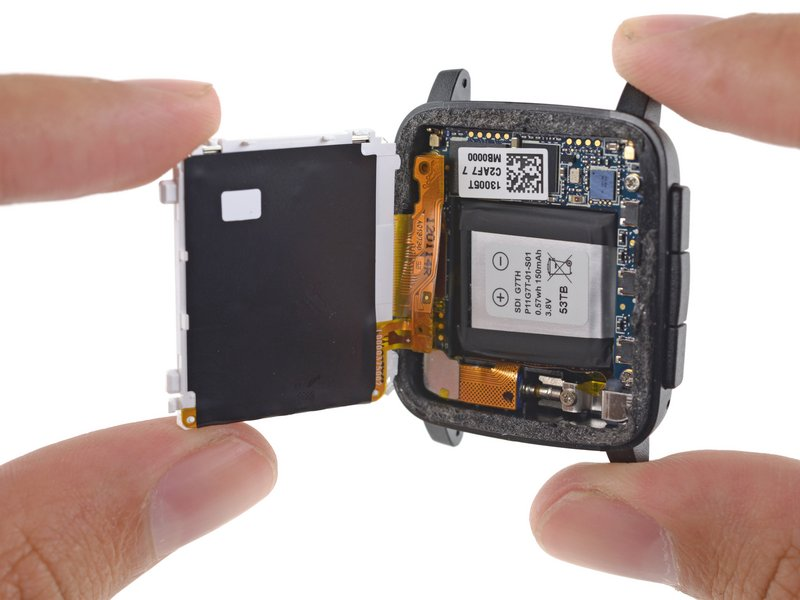

Figura 3: Abertura do corpo do relógio: o display é levantado, revelando a bateria Li-ion e a placa principal.

Fonte: iFixit [R1]

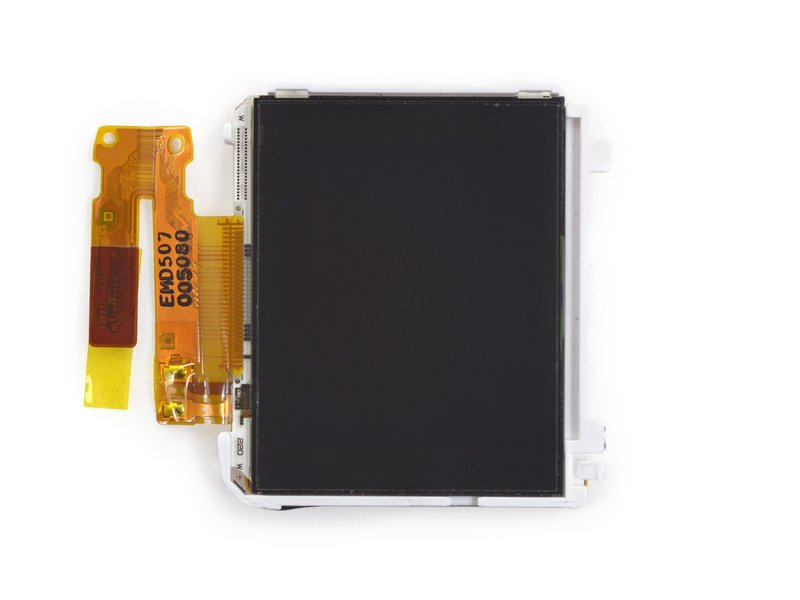

Figura 4: Módulo do display JDI LPM012A220A3 (LCD Memory-in-Pixel transflexivo de 1.25") com seu cabo flex de interconexão.

Fonte: iFixit [R1]

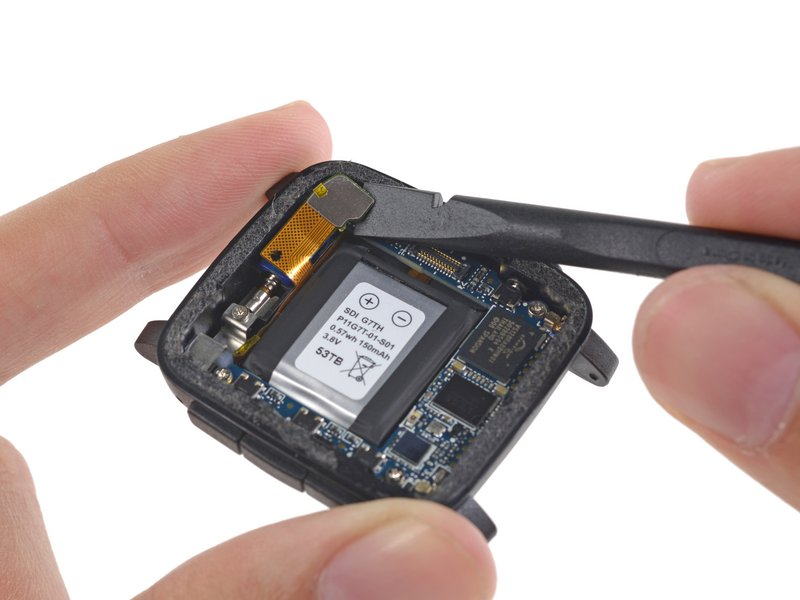

Figura 5: Desconexão do conector flex da bateria Li-ion polímero de ~150 mAh.

Fonte: iFixit [R1]

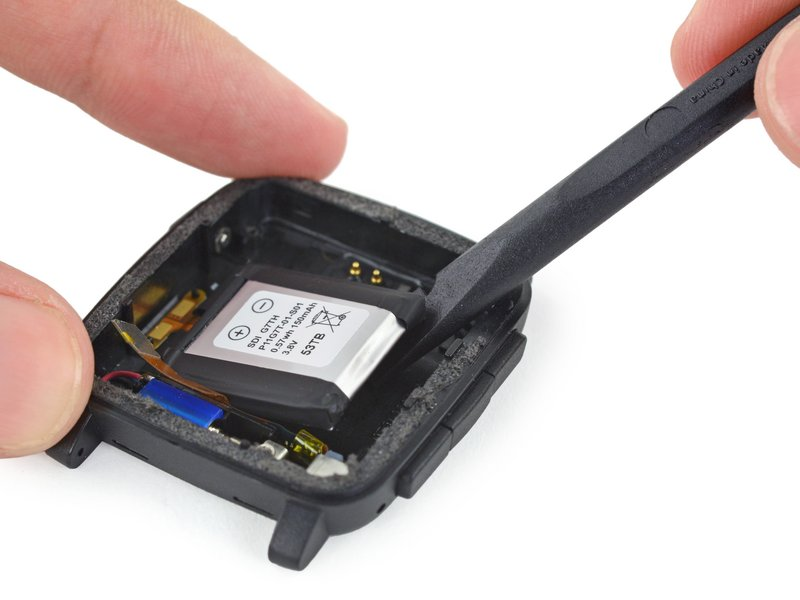

Figura 6: Remoção da bateria; ao fundo, os contatos magnéticos do carregador proprietário na tampa traseira.

Fonte: iFixit [R1]

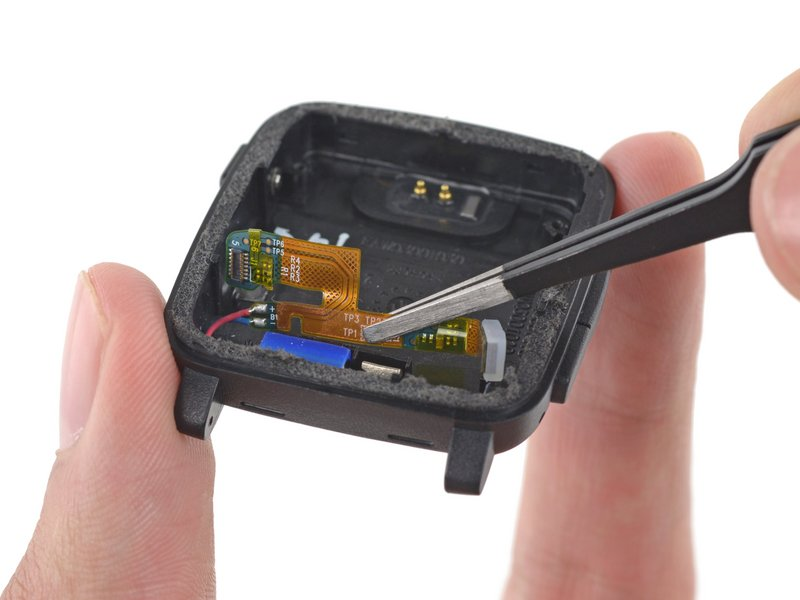

Figura 7: Extração do motor vibratório (ERM) e do cabo flex dos botões laterais.

Fonte: iFixit [R1]

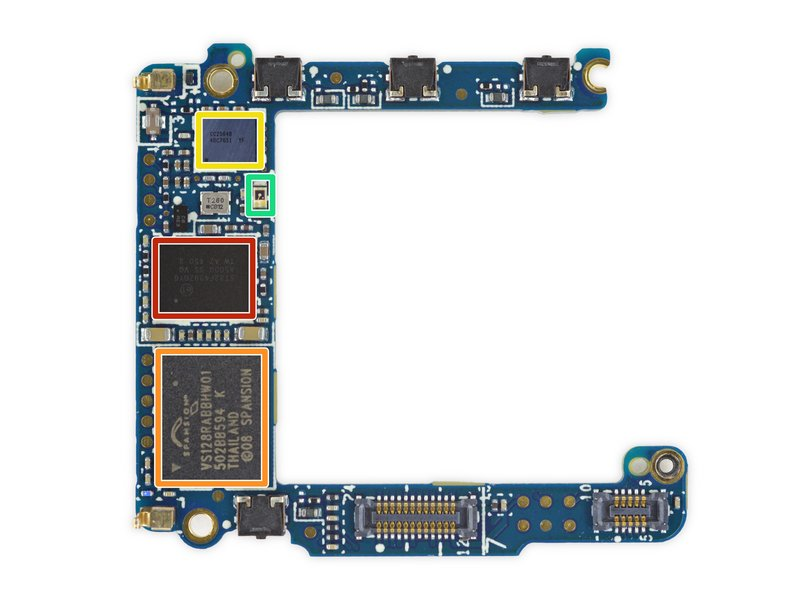

Figura 8: Placa principal: em destaque, o MCU STM32F439ZG, a flash externa Spansion S29VS128R, o controlador Bluetooth TI CC2564B e o PMIC Maxim MAX14690.

Fonte: iFixit [R1]

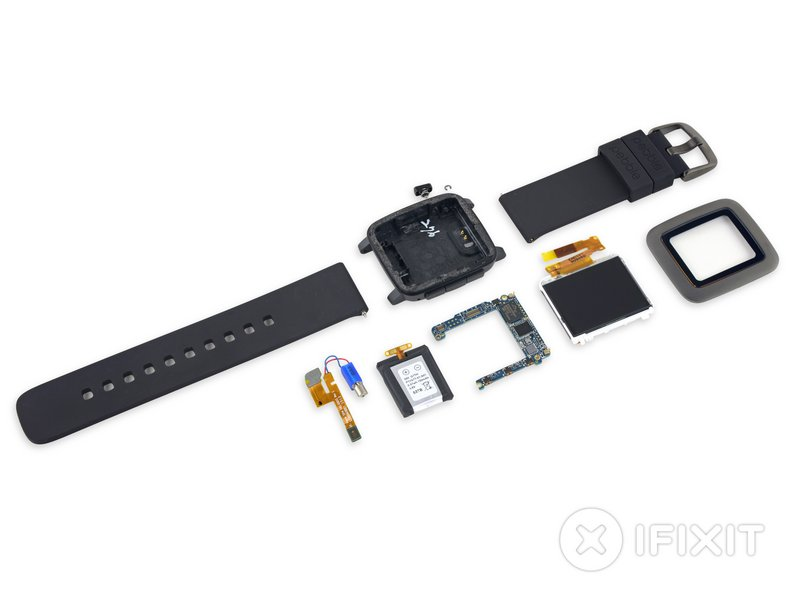

Figura 9: Visão geral do Pebble Time completamente desmontado: pulseiras, corpo, bezel com vidro, display, placa principal, bateria e motor vibratório.

Fonte: iFixit [R1]

7. Análise Técnica do Funcionamento

7.1 Módulos do Sistema

O Pebble Time pode ser analisado a partir dos módulos de processamento, sensoriamento, saída, interface, conectividade e alimentação.

01. Processador e memória:

O coração do sistema é o microcontrolador STM32F439ZG da STMicroelectronics, baseado no núcleo ARM Cortex-M4 com unidade de ponto flutuante (FPU) integrada. Embora o chip suporte até 180 MHz, o PebbleOS opera o clock a 100 MHz como estratégia de economia energética. O processador conta com um acelerador gráfico 2D (Chrom-ART / DMA2D) que permite operações eficientes de renderização de framebuffer sem sobrecarregar a CPU, além de múltiplos controladores DMA que descarregam o tráfego de dados dos barramentos SPI, I2C e UART. A memória interna de 256 KB de SRAM é utilizada para as estruturas do sistema operacional e variáveis de execução, enquanto a flash externa de 16 MiB (Spansion S29VS128R) armazena aplicativos, watchfaces e recursos gráficos do usuário [R1][R3].

02. Display Memory-in-Pixel:

O Pebble Time utiliza um painel JDI LPM012A220A3, um LCD transflexivo com tecnologia Memory-in-Pixel (MIP). Cada pixel do display possui uma célula de memória SRAM integrada de 1 bit por subpixel, o que permite que a imagem exibida seja retida sem necessidade de refresh contínuo. Isso significa que o display consome energia significativa apenas quando a imagem muda, e permanece visível mesmo com o processador em modo de baixo consumo. A tecnologia transflexiva reflete a luz ambiente para garantir legibilidade sob sol direto, dispensando a retroiluminação na maioria das situações. O painel oferece resolução de 144×168 pixels com 64 cores (6 bits: 2 bits por canal R/G/B) e densidade de 182 PPI. A interface entre o MCU e o display é mediada por uma FPGA Lattice iCE40 LP1K, que gerencia os sinais SPI de controle e os ciclos de atualização do painel [R1][R3].

03. Sensores inerciais (IMU):

O Pebble Time integra o Bosch BMI160, uma unidade de medição inercial (IMU) de 6 eixos composta por acelerômetro de 3 eixos e giroscópio de 3 eixos. O sensor se comunica com o MCU via barramento I2C e é responsável pela detecção de movimento, contagem de passos, reconhecimento de gestos (como o gesto de levantar o pulso para ativar o backlight), rastreamento de sono e orientação espacial. O BMI160 foi escolhido por seu baixo consumo em modo de medição contínua e por seus modos inteligentes de detecção de movimento que permitem despertar o sistema a partir de interrupções por hardware [R4].

04. Magnetômetro:

Presente no dispositivo como sensor complementar à IMU, o magnetômetro digital proporciona funcionalidade de bússola e detecção de orientação magnética. Em versões anteriores do Pebble, o chip utilizado era o Xtrinsic MAG3110, comunicando-se também via I2C. A combinação de acelerômetro, giroscópio e magnetômetro compõe efetivamente um sistema de navegação inercial de 9 eixos [R1].

05. Microfone MEMS:

O Pebble Time incorpora um microfone MEMS da Knowles, utilizado para funcionalidades de resposta por voz. Quando o usuário dita uma resposta a uma notificação, o áudio é capturado pelo microfone, transmitido via Bluetooth ao smartphone e enviado a serviços de reconhecimento de fala em nuvem (originalmente Nuance) para transcrição em texto. O sistema foi projetado exclusivamente para transcrição, não oferecendo gravação ou reprodução de áudio [R1].

06. Motor vibratório:

O feedback tátil é gerado por um motor de massa rotativa excêntrica (ERM) controlado por GPIO/PWM pelo MCU. O motor é ativado para alertar o usuário sobre notificações recebidas, alarmes, temporizadores e eventos de aplicativos. Padrões de vibração podem ser personalizados por desenvolvedores via API do SDK [R1].

07. Sensor de luz ambiente:

Um sensor de luminosidade integrado monitora as condições de iluminação ao redor do dispositivo e controla automaticamente a ativação e intensidade da retroiluminação LED. Em ambientes bem iluminados, o backlight permanece desligado, aproveitando a natureza transflexiva do display MIP para economizar energia [R1].

08. Bluetooth:

A comunicação sem fio utiliza o controlador Texas Instruments CC2564B, que suporta Bluetooth 4.0 Dual-Mode (Classic + Low Energy). O Bluetooth Classic é utilizado para transferências de dados mais intensivas e conexões estáveis, enquanto o BLE é empregado para sincronização em segundo plano, atualizações periódicas e troca de notificações com baixo consumo. O chip se comunica com o MCU principal via UART. A conexão com o smartphone é gerenciada pelo aplicativo Pebble (ou pela alternativa open-source Gadgetbridge), que atua como ponte para retransmitir notificações, dados de calendário, clima e informações de aplicativos web [R1][R5].

09. Gerenciamento de energia:

O sistema é alimentado por uma bateria Li-ion polímero de aproximadamente 150 mAh a 3.7V, gerenciada pelo PMIC Maxim MAX14690EWX. O carregamento é feito por um cabo magnético proprietário. As estratégias de economia de energia incluem: (1) modo Stand-By que desativa o Bluetooth após 30 minutos de inatividade do sensor; (2) modo Quiet Time que silencia notificações em horários programados; (3) múltiplos modos de baixo consumo do STM32F4 (Sleep, Stop, Standby); (4) clock da CPU limitado a 100 MHz em vez dos 180 MHz máximos; (5) display MIP com consumo quase nulo em estado estático. Essas estratégias combinadas resultam em uma autonomia típica de 5 a 7 dias de uso [R1][R3].

10. Interface de usuário:

A interação com o Pebble Time é feita exclusivamente por 4 botões físicos. O botão esquerdo serve como "Voltar" e os três botões direitos controlam navegação (Cima/Baixo) e confirmação (Selecionar/Enter). Não há touchscreen. Essa escolha de design garante operação confiável em condições adversas, como: mãos molhadas, luvas, atividades físicas, e contribui para a economia de energia ao eliminar a necessidade de um digitalizador capacitivo.

11. Porta SmartStrap:

O Pebble Time possui um conector proprietário de 4 pinos na parte traseira que suporta comunicação serial de fio único (single-wire, open-drain) com taxas de 9.600 a 460.800 bps, além de fornecer alimentação de saída (3.3V, até 20 mA) ou aceitar entrada de 5V para carregamento. Essa interface permite a conexão de acessórios externos como sensores adicionais, módulos GPS e até módulos NFC [R1].

7.2 Tecnologias Críticas

01. Bluetooth 4.0 Dual-Mode:

O Pebble Time utiliza Bluetooth 4.0 com suporte tanto ao protocolo clássico quanto ao Low Energy. O modo clássico fornece largura de banda adequada para transferências de dados maiores (como instalação de apps), enquanto o BLE mantém uma conexão persistente de baixo consumo para notificações e atualizações periódicas. Essa dualidade permite equilibrar responsividade e economia energética [R5].

02. PebbleOS / FreeRTOS:

O sistema operacional é construído sobre o kernel FreeRTOS, adicionando camadas proprietárias de gerenciamento de memória, renderização gráfica e I/O do sistema. O escalonamento preemptivo baseado em prioridades garante que tarefas críticas (como resposta a interrupções de sensores e processamento Bluetooth) sejam executadas com determinismo temporal. O sistema utiliza software interrupts (portSVC_SYSCALL) para isolar aplicativos em modo não privilegiado, permitindo que código de terceiros interaja com o OS de forma segura por meio de uma tabela de saltos controlada. Após a empresa ser comprada pela Fitbit/Google em 2016, O PebbleOS se tornou open-source e está disponível no GitHub da Core Devices [R6].

03. Display Memory-in-Pixel (MIP):

A tecnologia MIP é o diferencial fundamental que viabiliza a autonomia de 7 dias do Pebble Time. Ao integrar memória SRAM em cada pixel, o display elimina a necessidade de varredura contínua pelo controlador, mantendo a imagem estática com consumo elétrico insignificante. Combinada com a propriedade transflexiva do painel, essa tecnologia permite um display always-on legível sob luz solar direta, o que acaba sendo uma vantagem significativa sobre telas OLED e LCD convencionais, que exigem iluminação ativa constante [R1][R3].

04. ARM Cortex-M4 com FPU:

O núcleo Cortex-M4 oferece o equilíbrio ideal entre capacidade computacional e eficiência energética para aplicações vestíveis. A unidade de ponto flutuante em hardware permite processamento eficiente de dados dos sensores inerciais (cálculos trigonométricos para orientação, filtros de Kalman) sem o overhead de emulação em software. O acelerador gráfico Chrom-ART (DMA2D) integrado ao STM32F4 possibilita operações de blitting, preenchimento e composição de camadas gráficas diretamente em hardware, liberando ciclos de CPU [R3].

05. Gerenciamento dinâmico de energia:

O Pebble Time implementa uma hierarquia de modos de baixo consumo que vão desde o simples clock gating de periféricos inativos até a suspensão profunda (Standby) do MCU. O PMIC MAX14690 gerencia de forma autônoma o carregamento e a distribuição de energia, incluindo proteções contra sobrecarga e descarga profunda da bateria. O uso extensivo de DMA (Direct Memory Access) para transferências de dados entre periféricos e memória permite que a CPU permaneça em modo de baixo consumo durante operações de I/O [R1][R3].

07. Protocolo serial SmartStrap:

A porta de acessórios implementa comunicação serial half-duplex em fio único com protocolo open-drain, permitindo extensibilidade do hardware sem modificações no firmware base. Essa abordagem modular inspirou projetos comunitários que adicionaram GPS, sensores biométricos e até NFC ao Pebble Time [R1].

8. Proposta de Reprodução com ESP32

8.1 Descrição Conceitual da Implementação

A proposta consiste em reproduzir funcionalmente o núcleo de interação do Pebble Time utilizando uma ESP32 e componentes compatíveis com o ecossistema ESP-IDF, que nativamente suporta o kernel FreeRTOS — o mesmo fundamento utilizado pelo PebbleOS original.

O foco da implementação é replicar especificamente o visor do Pebble Time por meio de um display OLED SSD1306, exibindo hora, luminosidade ambiente e dados inerciais do MPU6050, navegáveis por 4 botões físicos. A ESP32 atua como microcontrolador principal, integrando leitura de sensores, gerenciamento da interface local e publicação contínua de dados via Wi-Fi + MQTT para o ThingsBoard, implementando o paradigma IoT de dispositivo vestível como nó sensor conectado à nuvem.

No módulo de entradas, os comandos do usuário são capturados por 4 botões push button conectados às GPIOs da ESP32 com resistores pull-up internos, replicando a interface física de navegação do Pebble Time (Voltar, Cima, Selecionar, Baixo). Para sensoriamento inercial, o módulo MPU6050 fornece acelerômetro e giroscópio de 3 eixos cada via I2C, equivalente funcional ao Bosch BMI160 original. Um sensor LDR conectado à entrada ADC replica o sensor de luz ambiente do Pebble Time, controlando o ajuste de luminosidade exibido no visor.

No módulo de saídas, o display é implementado com uma tela OLED SSD1306 de 0.96" via I2C, exibindo hora, leituras do giroscópio e nível de luminosidade — as mesmas informações presentes na watchface padrão do Pebble Time. Um buzzer passivo controlado por PWM fornece alertas sonoros e um LED RGB indica o status da conexão Wi-Fi e MQTT.

A integração IoT é realizada via Wi-Fi integrado da ESP32, publicando dados via protocolo MQTT para o ThingsBoard. Quando o usuário altera a função exibida no visor pressionando os botões, a atualização é refletida simultaneamente no dashboard do ThingsBoard. Os dados publicados incluem: leituras do acelerômetro e giroscópio (eixos X, Y, Z), nível de luminosidade (LDR), estado ativo do visor e timestamp local.

O gerenciamento de energia é realizado com uma bateria de 9V acoplada a um módulo regulador step-down LM2596, que converte a tensão para 3.3V estáveis para alimentar a ESP32 e os periféricos. Essa abordagem elimina a necessidade de módulo de carregamento dedicado e garante operação estável sem conexão USB ou fonte externa.

8.2 Diagrama Conceitual do Sistema

O diagrama abaixo apresenta o diagrama conceitual da implementação proposta utilizando ESP32 e componentes compatíveis com o ecossistema ESP-IDF.

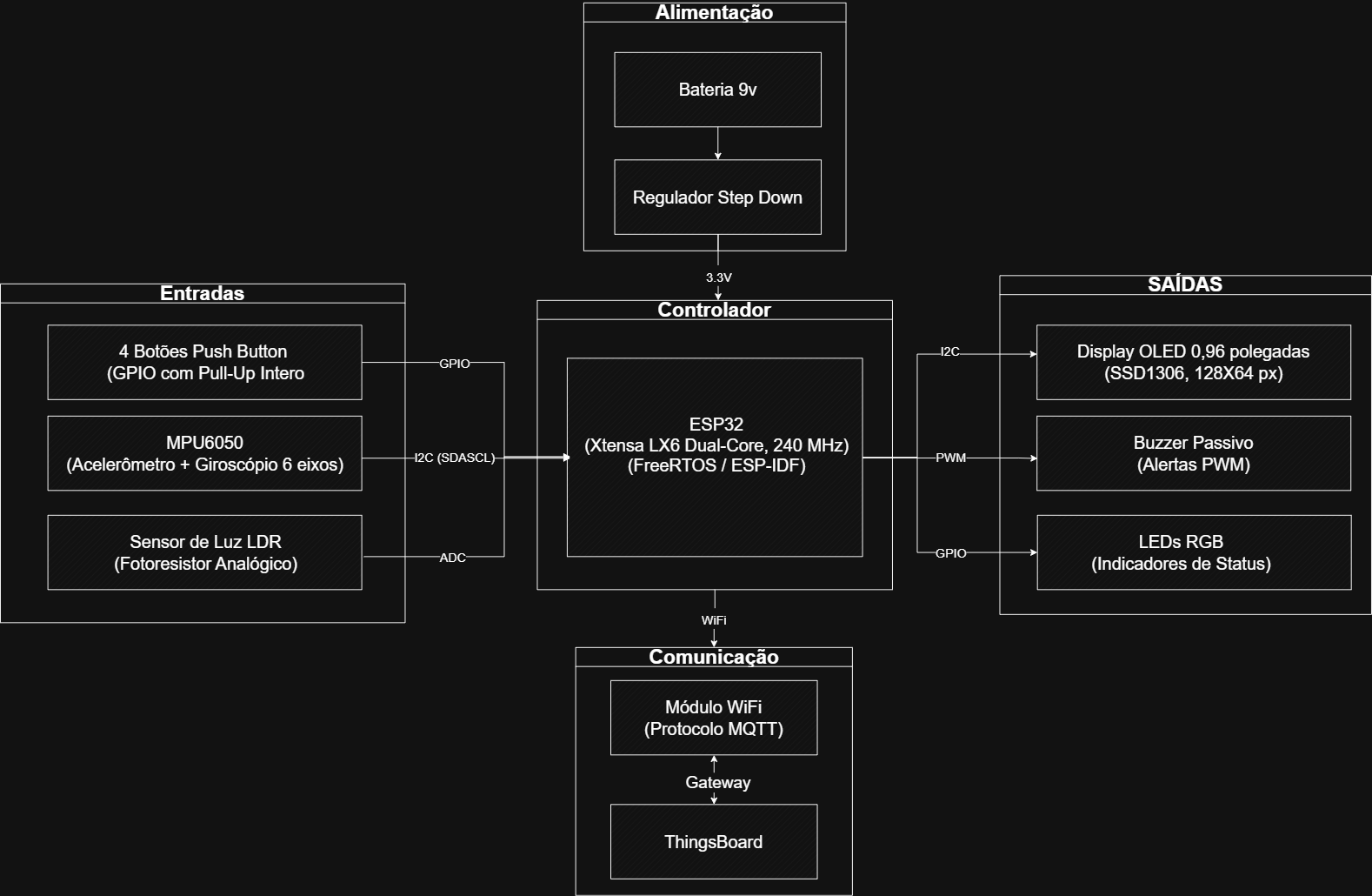

Diagrama 2: Conexões Lógicas ESP32.

Fonte: Arthur Evangelista, Kaleb Macedo, Lucas Alves e Othavio Araujo Bolzan

8.3 Componentes Sugeridos

Diagrama 3 - Componente Sugerido

Fonte: Arthur Evangelista, Kaleb Macedo, Lucas Alves e Othavio Araujo Bolzan

8.4 Limitações e Desafios Esperados

Apesar da ESP32 possuir recursos suficientes para reproduzir grande parte das funcionalidades do Pebble Time, algumas limitações são esperadas:

01. Display:

A principal diferença está no display. O Pebble Time utiliza tecnologia MIP (Memory-in-Pixel) que consome energia praticamente nula em estado estático e é legível sob luz solar. A tela OLED de 0.96" proposta possui excelente contraste, mas consome energia continuamente enquanto pixels estão acesos e oferece legibilidade limitada sob luz solar direta. Alternativas como displays e-ink/e-paper (ex.: Waveshare de 1.54") poderiam ser exploradas para maior fidelidade ao comportamento original, porém com taxas de atualização mais lentas.

02. Autonomia de bateria:

O Pebble Time alcança 7 dias com 150 mAh graças ao display MIP e ao MCU de baixo consumo. A ESP32 com OLED e Wi-Fi ativo consome significativamente mais. A bateria de 9V com step-down LM2596 oferece praticidade para prototipagem, mas a autonomia estimada é de poucas horas em uso contínuo com Wi-Fi ativo. Os modos light sleep e deep sleep da ESP32 podem ser explorados para reduzir o consumo entre publicações MQTT.

03. Precisão dos sensores:

O MPU6050, embora funcional e acessível, apresenta menor precisão e maior consumo que o Bosch BMI160 utilizado no Pebble Time original. Alternativas como o MPU9250 (com magnetômetro integrado) ou o próprio BMI160 poderiam ser consideradas para maior fidelidade.

04. Fator de forma:

Montar todos os componentes num formato de relógio de pulso é um desafio significativo de miniaturização. Um protótipo funcional inicial teria dimensões maiores que o produto original, sendo mais adequado para demonstração em bancada ou protoboard.

8.5 Integração IoT com ThingsBoard

A integração IoT é o diferencial arquitetural da proposta em relação ao produto original. O Pebble Time delega processamento ao smartphone via Bluetooth; a réplica com ESP32 expande esse paradigma conectando o dispositivo diretamente à nuvem via Wi-Fi.

O fluxo de dados segue o ciclo IoT clássico: a ESP32 coleta dados dos sensores (MPU6050 e LDR) a cada segundo, serializa em JSON e publica no broker MQTT do ThingsBoard. O dashboard exibe em tempo real gráficos de aceleração nos 3 eixos, velocidade angular, nível de luminosidade e o estado atual da função selecionada pelos botões. Quando o usuário navega pelos botões físicos alternando entre as telas do visor OLED, o campo active_screen é atualizado simultaneamente no ThingsBoard, demonstrando sincronização bidirecional entre o dispositivo embarcado e a plataforma de monitoramento.

O payload MQTT publicado segue o formato:

{
  "accel_x": 0.12,
  "accel_y": -0.03,
  "accel_z": 9.81,
  "gyro_x": 0.5,
  "gyro_y": -1.2,
  "gyro_z": 0.3,
  "luminosity": 742,
  "active_screen": "watchface"
}

9. Pesquisa Bibliográfica e Tecnológica

9.1 Artigos Sobre Tecnologias do Produto

9.1.1 Telas Memory-in-Pixel e Baixo Consumo

Artigo: "Self-Refresh Memory in Pixel Circuit With 18-bit Color Depth for Liquid Crystal Displays"

Publicação: IEEE Electron Device Letters, 2025.

Link do artigo: https://ieeexplore-ieee-org.ez54.periodicos.capes.gov.br/document/10985756

Resumo e Aplicação:

Este artigo investiga a arquitetura de circuitos Memory-in-Pixel (MIP), a mesma tecnologia empregada no display do Pebble Time. Os pesquisadores desenvolveram um circuito onde células de memória integradas em cada subpixel armazenam dados de cor localmente, permitindo capacidades de até 18 bits de profundidade de cor por meio de subsistemas RGB de 3 bits cada. O avanço central é um mecanismo de self-refresh (autoatualização) que elimina a dependência contínua de dados de varredura vindos do processador principal. Os ensaios demonstraram uma redução de 97,2% no consumo energético do driver do painel em comparação com arquiteturas LCD convencionais, além de estabilidade frente a variações térmicas e flutuações de tensão. Esta pesquisa esclarece diretamente por que painéis MIP transflexivos se tornaram a base da conservação de energia do Pebble Time, mantendo o display legível sem retroiluminação constante.

9.1.2 3Descarga Computacional em Sistemas Vestíveis (Offloading)

Artigo: "Energy-efficient Wearable-to-Mobile Offload of ML Inference for PPG-based Heart-Rate Estimation"

Publicação: Design, Automation & Test in Europe Conference & Exhibition (DATE), IEEE, 2023.

Link do artigo: https://www.researchgate.net/publication/371505969_Energy-efficient_Wearable-to-Mobile_Offload_of_ML_Inference_for_PPG-based_Heart-Rate_Estimation

Resumo e Aplicação:

Este trabalho propõe o sistema CHRIS (Collaborative Heart Rate Inference System), uma estrutura que distribui a carga de processamento entre um dispositivo vestível baseado em ARM Cortex-M4 e um smartphone pareado via BLE. Em condições de movimento estável, a inferência básica de frequência cardíaca a partir de sinais PPG (fotopletismografia) ocorre localmente no vestível. Quando o algoritmo detecta artefatos de movimento que degradariam a precisão, o processamento é automaticamente delegado ao smartphone, alcançando erro médio absoluto (MAE) de 5,54 bpm enquanto reduz o consumo energético em 2,03x. Este modelo de offloading dinâmico é diretamente aplicável ao paradigma do Pebble Time, que delega processamento intensivo (como transcrição de voz e busca de dados web) ao smartphone pareado, conservando a bateria do relógio.

9.1.3 Sistemas Operacionais de Tempo Real (RTOS) em Vestíveis

Artigo: "A wearable fetal movement detection system for pregnant women"

Publicação: Frontiers in Medicine, 2023.

Link do artigo: https://www.frontiersin.org/journals/

Resumo e Aplicação:

Este artigo descreve o desenvolvimento de um sistema vestível de detecção de movimentos fetais baseado em FreeRTOS executando em processadores ARM Cortex-M4, com sensores inerciais MEMS (acelerômetros triaxiais) e transmissão Bluetooth. O trabalho demonstra na prática como o escalonamento preemptivo por prioridades do FreeRTOS gerencia de forma eficiente as múltiplas tarefas concorrentes: amostragem dos sensores a taxas determinísticas, filtragem de sinais, comunicação Bluetooth e gerenciamento de energia, todas executadas em paralelo sem conflitos. A orquestração por interrupções periódicas e semáforos de sincronização garante acesso ordenado a recursos compartilhados (barramentos I2C, rádio BLE). Esta implementação prática valida diretamente a base arquitetural do PebbleOS, que utiliza FreeRTOS sobre o mesmo núcleo ARM Cortex-M4 para gerenciar multitarefa em tempo real com recursos de hardware severamente limitados.

9.1.4 Otimização de Protocolos Bluetooth Low Energy

Artigo: "AI-Driven Optimization of Low-Energy IoT Protocols for Smart Healthcare Systems"

Publicação: IEEE Access, 2023.

Link do artigo: https://ieeexplore-ieee-org.ez54.periodicos.capes.gov.br/document/10925415

Resumo e Aplicação:

Este estudo aborda a otimização dos protocolos de comunicação IoT de baixo consumo, com foco especial no Bluetooth Low Energy (BLE), utilizando técnicas de Machine Learning e aprendizado por reforço para ajustar dinamicamente os parâmetros de transmissão. Os pesquisadores demonstram que a otimização dos intervalos de advertising, duração dos ciclos de transmissão e tempos de inatividade entre rajadas tem impacto direto e significativo no consumo energético de dispositivos com restrições severas de bateria. As conclusões são diretamente aplicáveis ao Pebble Time, cujo controlador Bluetooth CC2564B precisa equilibrar latência de notificações com conservação de bateria. A configuração precisa dos timers de conexão BLE e dos intervalos de advertising é fundamental para que protótipos baseados em ESP32 alcancem autonomia adequada.

9.1.5 Fusão de Sensores Inerciais para Reconhecimento de Gestos

Artigo: "User-Independent Hand Gesture Recognition Classification Models Using Sensor Fusion"

Autores: Jose Guillermo Colli Alfaro e Ana Luisa Trejos.

Publicação: Sensors (MDPI).

Link do artigo: https://doi.org/10.3390/s22041321

Resumo e Aplicação:

Este trabalho investiga modelos de classificação para reconhecimento de gestos manuais utilizando fusão de dados de múltiplos sensores inerciais, incluindo acelerômetros e giroscópios (os mesmos tipos de sensores presentes na IMU Bosch BMI160 do Pebble Time). Os pesquisadores demonstram que a fusão de dados dos eixos de aceleração linear e velocidade angular resulta em taxas de reconhecimento significativamente superiores às obtidas com sensores individuais, e propõem modelos independentes do usuário que generalizam para novos indivíduos. A metodologia de processamento dos sinais inerciais brutos, extração de características no domínio temporal e frequencial e classificação por algoritmos de aprendizado de máquina é diretamente aplicável ao desenvolvimento de watchfaces e aplicativos no Pebble Time que dependem dos dados do acelerômetro e giroscópio para detecção de atividades e gestos.

9.1.6 Gestão de Energia em Dispositivos Vestíveis

Artigo: "Energy Harvesting for Wearable Devices: A Review"

Autores: Yung-Wey Chong, Widad Ismail, Kwangman Ko, Chen-Yi Lee.

Publicação: IEEE Sensors Journal, Vol. 19, No. 20, pp. 9047–9062, 2019.

Link do artigo: https://ieeexplore-ieee-org.ez54.periodicos.capes.gov.br/document/8750873

Resumo e Aplicação:

Esta revisão abrangente analisa metodologias de coleta de energia (piezoelétrica, termoelétrica, solar, radiofrequência) aplicadas a dispositivos vestíveis. O artigo examina as restrições de tamanho, peso e forma que limitam a capacidade das baterias em wearables, e como técnicas de energy harvesting podem complementar ou substituir o armazenamento eletroquímico convencional. Para o Pebble Time, cujo diferencial competitivo é a autonomia de 7 dias com bateria de apenas 150 mAh, este estudo contextualiza as estratégias de gerenciamento energético que tornam possível essa performance: display MIP de consumo quase nulo, modos agressivos de sleep do MCU, e uso de DMA para minimizar ciclos ativos do processador. As conclusões também são relevantes para protótipos ESP32, onde a eficiência energética é um desafio crítico.

9.2 Artigos Sobre Aplicação e Uso do Produto

Devido à sua plataforma aberta de desenvolvimento e sensores integrados acessíveis, o Pebble foi historicamente adotado em pesquisas científicas como dispositivo de coleta de dados. Os artigos a seguir documentam estudos nos quais o Pebble serviu como instrumento de pesquisa.

9.2.1 Monitoramento Contínuo de Tremor Essencial

Artigo: "Continuous Monitoring of Essential Tremor Using a Portable System Based on Smartwatch"

Publicação: Frontiers in Neurology, 2017.

Link do artigo: https://www.frontiersin.org/journals/neurology

Resumo e Aplicação:

Pesquisadores clínicos utilizaram unidades do smartwatch Pebble operando em conjunto com smartphones Android para registrar continuamente dados do acelerômetro integrado, visando monitorar tremores associados à Doença de Parkinson e síndromes relacionadas. O sistema capturava sinais de aceleração triaxial a uma taxa de amostragem de 25 Hz, filtrando as frequências de tremor na faixa de 4 a 12 Hz por análise espectral. Os resultados demonstraram que o hardware comercial do Pebble oferece resolução e estabilidade temporal suficientes para avaliação clínica quantitativa de tremores fora do ambiente hospitalar. Esta experiência valida que protótipos baseados em ESP32 com IMU (enviando dados I2C para coletores via Bluetooth) constituem uma abordagem metodológica viável para monitoramento neuromuscular remoto.

9.1.3 Predição de Humor com Smartwatch

Artigo: ""Making you happy makes me happy" – Measuring Individual Mood with Smartwatches"

Publicação: arXiv / Human-Computer Interaction, 2017.

Link do artigo: https://arxiv.org/pdf/1711.06134

Resumo e Aplicação:

Este estudo explorou a predição do estado de humor dos usuários utilizando dados coletados pelo Pebble Time, incluindo medições inerciais de atividade física, variações de intensidade luminosa pelo sensor de luz ambiente e dados contextuais de localização GPS e clima obtidos pelo aplicativo móvel. Utilizando as bibliotecas nativas do SDK do Pebble Time, os pesquisadores desenvolveram uma aplicação que combinava micro intervenções voluntárias (questionários rápidos no relógio) com modelos de Machine Learning baseados em Random Forests processados em servidores na nuvem. O sistema atingiu taxas de acurácia superiores a 94% na predição do humor, demonstrando o valor de convergir dados esparsos captados por microcontroladores vestíveis com processamento vetorial centralizado — validando o modelo arquitetural do Pebble como nó sensor na cadeia de rastreamento de dados comportamentais.

9.1.4 Reconhecimento de Atividades da Vida Diária

Artigo: "Activity Recognition in a Home Setting Using Off the Shelf Smart Watch Technology"

Publicação: Proceedings of the IEEE International Conference on Ubiquitous Computing, 2016.

Link do artigo: https://ieeexplore.ieee.org/abstract/document/7828581/

Resumo e Aplicação:

Focado no cuidado geriátrico e assistência residencial, este estudo utilizou o Pebble Time para capturar dados brutos do acelerômetro durante a realização de atividades básicas como caminhar, sentar e escovar os dentes. Os dados foram processados por algoritmos de Support Vector Machines (SVM), classificando com sucesso as diferentes atividades da vida diária (ADLs). Os pesquisadores utilizaram a API de acesso direto ao acelerômetro do SDK nativo em C do Pebble Time, obtendo sinais sem filtros prévios de firmware. As métricas estatísticas de classificação comprovaram a confiabilidade do sensor inercial do Pebble para captura de padrões de movimento humano, validando sua aplicação no paradigma de cuidados remotos baseados em dados sensoriais.

9.1.5 Automação Residencial com Smartwatch

Artigo: "Home Automation using Smart Watch"

Publicação: International Journal of Computer Applications, 2016.

Link do artigo: https://www.proquest.com/openview/e61e7d0d21e0f197184c97dae130800d/1?pq-origsite=gscholar&cbl=2044552

Resumo e Aplicação:

Este trabalho demonstrou a utilização do Pebble como interface de controle para automação residencial, acionando dispositivos domésticos (relés, lâmpadas, equipamentos) remotamente. O sistema utilizava a interface visual do Pebble (desenvolvida com as ferramentas C/JavaScript do portal de desenvolvimento) para enviar comandos via Bluetooth ao smartphone, que por sua vez encaminhava requisições TCP a um servidor Raspberry Pi conectado à rede doméstica. O Raspberry Pi controlava os periféricos através de GPIOs acionando relés e transistores em protoboards. Este estudo demonstra como um terminal computacionalmente restrito no pulso pode atuar como nó de controle na malha IoT residencial, delegando o roteamento e processamento HTTP a um hub central permanentemente conectado.

9.1.6 Gerenciamento de Diabetes com Pebble

Artigo: "Performance of the First Combined Smartwatch and Smartphone Diabetes Diary Application Study"

Autores: Eirik Årsand, Miroslav Muzny, Meghan Bradway, Jan Muzik, Gunnar Hartvigsen.

Publicação: Journal of Diabetes Science and Technology, Vol. 9, No. 3, 2015.

Link do artigo: https://journals-sagepub-com.ez54.periodicos.capes.gov.br/doi/10.1177/1932296814567708

Resumo e Aplicação:

Este estudo pioneiro utilizou diretamente o smartwatch Pebble como interface vestível para um aplicativo de diário de diabetes, testando a viabilidade, interoperabilidade e usabilidade do sistema com 6 pacientes com diabetes tipo 1 durante 2 semanas. O aplicativo permitia registro rápido de glicemia, insulina e refeições diretamente no pulso, sincronizando automaticamente com o aplicativo no smartphone. Os resultados demonstraram que o Pebble é uma plataforma viável para aplicações clínicas de automonitoramento, com vantagens significativas de praticidade em relação ao registro manual em papel ou smartphone. Este trabalho evidencia como sistemas embarcados vestíveis de baixo custo e baixo consumo podem impactar positivamente o manejo de doenças crônicas.

9.1.7 Detecção de Quedas e Assistência a Idosos com Pebble

Artigo: "A Smartwatch-Based Assistance System for the Elderly Performing Fall Detection, Unusual Inactivity Recognition and Medication Reminding"

Autores: Markus Deutsch, Harald Burgsteiner.

Publicação: Studies in Health Technology and Informatics (IOS Press), Vol. 223, pp. 259–266, 2016.

Link do artigo: https://doi.org/10.3233/978-1-61499-645-3-259

Resumo e Aplicação:

Este estudo utilizou diretamente o Pebble em um sistema de assistência para idosos que combina três funcionalidades: detecção de quedas, reconhecimento de inatividade incomum e lembretes de medicação. Os pesquisadores exploraram o acelerômetro do Pebble para detectar padrões de queda e períodos prolongados de inatividade, enquanto a vibração e o display eram utilizados para alertas de medicação. O trabalho também discute os desafios de consumo de bateria durante o streaming contínuo de dados via BLE — uma limitação real do hardware que reforça a importância das estratégias de gerenciamento energético. Este artigo demonstra o potencial de smartwatches como o Pebble em aplicações de telemedicina e cuidados remotos para populações vulneráveis.

10. Comparativo com Produtos Similares
