Intelbras FR101 - Estudo Teórico-Exploratório

Disciplina: Fundamentos de Sistemas Embarcados
Instituição: Universidade de Brasília (UnB) - FCTE
Período: 2026/1

Integrantes do Grupo:

• Gabriel Freitas Balbino - 180075462
• Henrique Carvalho Neves - 222006801
• Henrique Hida - 180113569
• Leonardo Fernandes Padre - 200067036

1. Introdução

Uma fechadura inteligente (Smart Lock) é um dispositivo eletrônico que combina mecanismos mecânicos tradicionais com sistemas embarcados, permitindo o controle de acesso por meios digitais. Diferentemente das fechaduras convencionais, esses dispositivos podem utilizar métodos de autenticação como senhas, biometria, cartões de proximidade e aplicativos móveis para realizar operações de travamento e destravamento de forma automatizada.

O conceito de Smart Lock surgiu em resposta à crescente demanda por automação residencial (Smart Homes) e por soluções de segurança mais avançadas. Em ambientes como residências, escritórios, hotéis e condomínios, essas tecnologias reduzem a dependência de chaves físicas, minimizam riscos associados à perda ou cópia não autorizada de chaves e proporcionam maior controle e monitoramento dos acessos.

Neste trabalho, será realizada uma análise da fechadura digital de sobrepor Intelbras FR 101, amplamente utilizada em ambientes residenciais e corporativos no Brasil. O estudo terá como foco a identificação e compreensão de seus componentes de hardware e software embarcado, bem como a investigação de suas funcionalidades e mecanismos de operação. Com base nessa análise, será avaliada a viabilidade de reproduzir parte de suas funcionalidades utilizando uma placa ESP32, explorando os recursos oferecidos por essa plataforma para o desenvolvimento de sistemas embarcados voltados ao controle de acesso.

Nosso objetivo é analisarmos a Intelbras FR 101, uma fechadura digital de sobrepor voltada para o mercado residencial e de escritórios no Brasil, com foco nas suas tecnologias embarcadas e viabilidade de reprodução em uma placa ESP32.

2. Descrição do Produto

2.1 Visão Geral

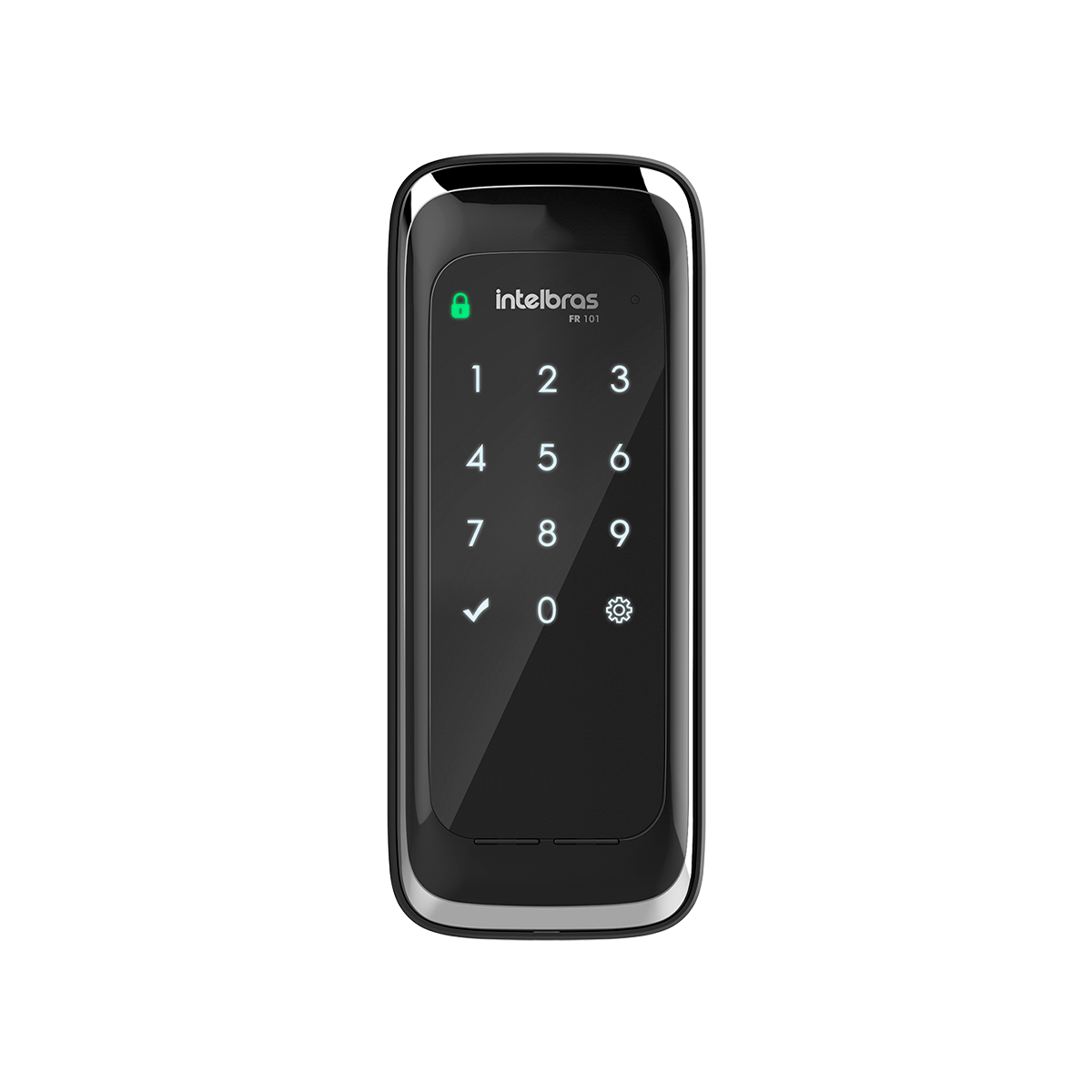

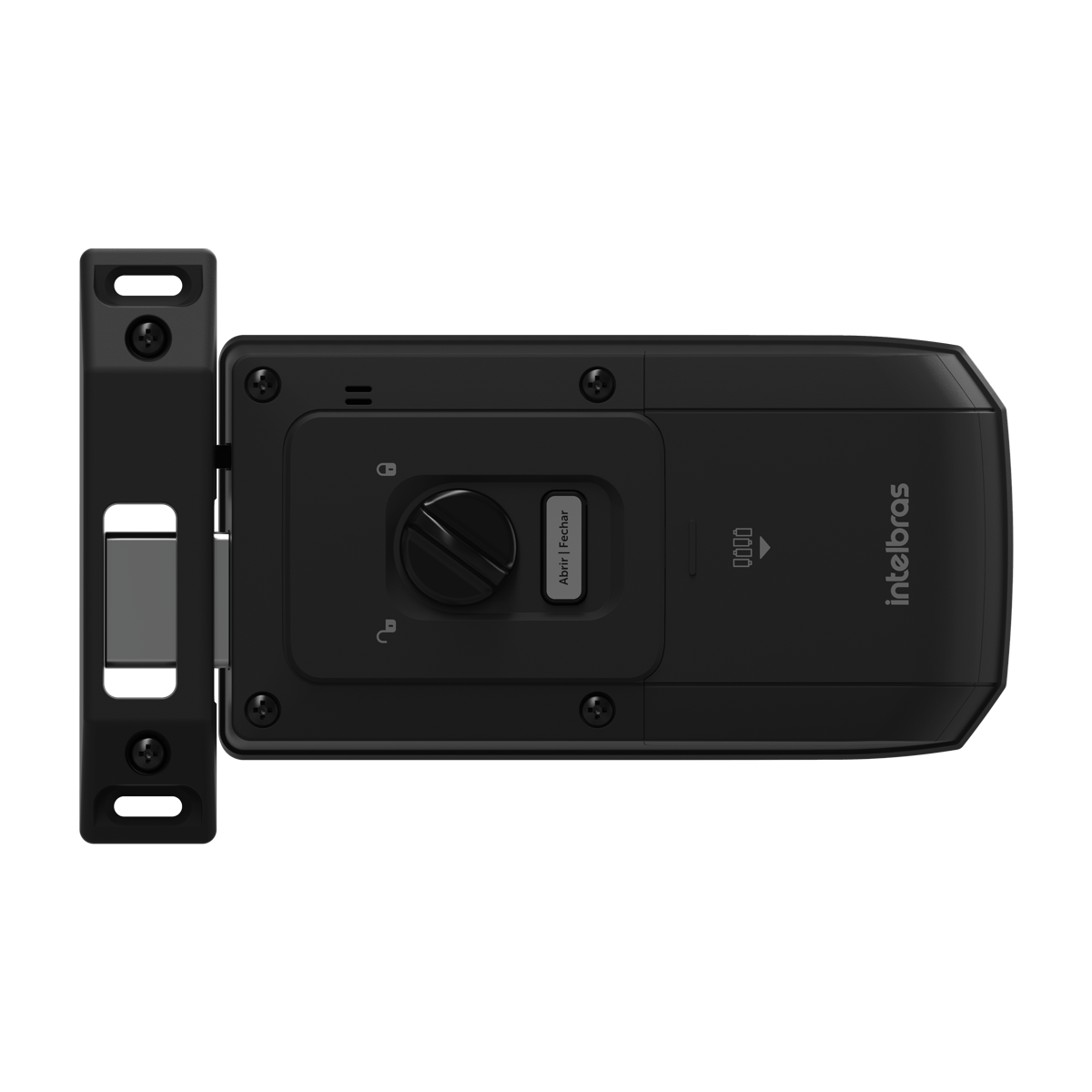

A Intelbras FR 101 é uma fechadura digital de sobrepor - ou seja, é instalada sobre a porta sem substituir a maçaneta existente. Destina-se exclusivamente a ambientes internos (residências, apartamentos, escritórios) e é reconhecida como uma das opções de menor custo da linha de fechaduras digitais da Intelbras, com alta aceitação no mercado nacional.

Outros tipos de fechadura são:

• Bluetooth smart locks
• Wi-Fi smart locks
• Matter smart locks (Se conecta com outros dispositivos e multisistemas)
• Zigbee and Z-Wave smart locks ( Sistema que busca unificar dispositivos inteligentes)

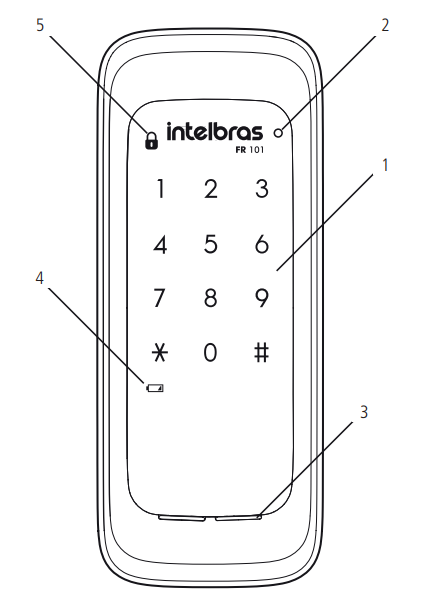

2.1.1. Unidade externa

1. Teclado
2. Botão de reset
3. Terminais para bateria de emergência
4. Indicador de baixo nível de carga das pilhas
5. LED indicador de bloqueio

Página 8 do manual da fabricante

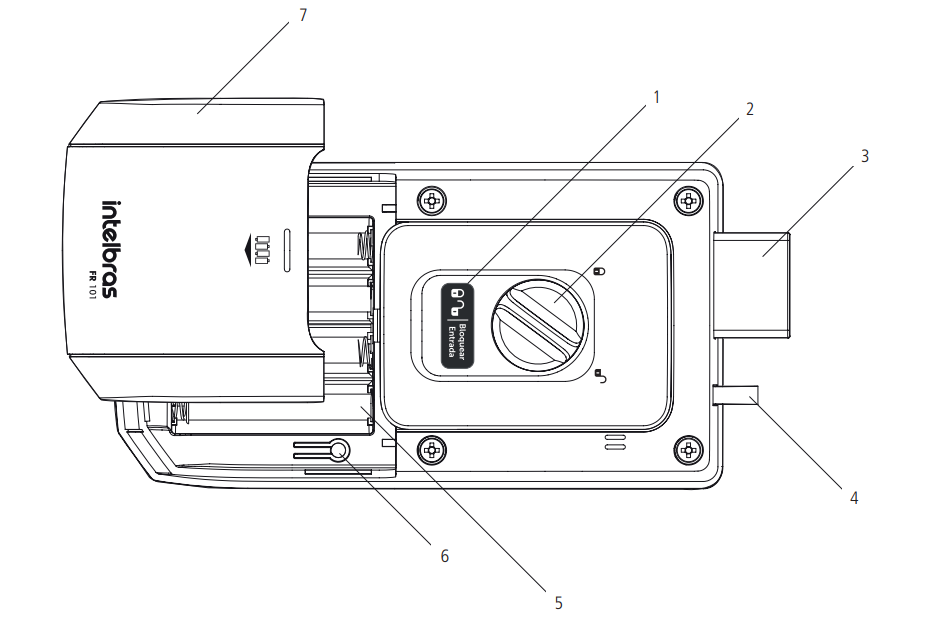

2.1.2. Unidade interna

1. Botão de fechamento
2. Manopla
3. Lingueta
4. Sensor
5. Compartimento de pilhas
6. Botão de cadastro de senha
7. Tampa

Página 8 do manual da fabricante

2.2 Principais Funções

1. Abertura por Senha Numérica: Teclado touch screen iluminado com 12 teclas, suportando senhas de 4 a 12 dígitos.
2. Múltiplas Senhas: Cadastro de até 4 senhas simultâneas para diferentes usuários.
3. Senha Aleatória: Proteção contra "shoulder surfing" - digita-se dígitos aleatórios antes ou depois da senha real.
4. Alarme de Arrombamento: Aviso sonoro acionado após 5 tentativas consecutivas com senha errada.
5. Aviso de Bateria Fraca: Alerta sonoro com até 1 semana de antecedência antes do fim das pilhas.
6. Aviso de Alta Temperatura: Sensor interno detecta temperatura anormal e emite alerta.
7. Função Não Perturbe: Desabilita a abertura pelo lado externo (modo privacidade).
8. Travamento Interno Manual: Trava de segurança pelo lado interno da porta.
9. Alimentação de Emergência: Entrada para bateria externa de 9V caso as pilhas se esgotem.
10. Ajuste de Volume: Possibilidade de ajustar ou silenciar os avisos sonoros do teclado.

Página 6 do manual da fabricante

2.3 Especificações Técnicas

Página 6 do manual da fabricante

2.4 Componentes Internos Identificados

3. Análise Técnica do Funcionamento

3.1 Módulos do Sistema

Módulo de Controle (MCU + Firmware)

A FR 101 possui uma unidade de controle embarcada responsável por gerenciar a leitura do teclado touch screen, processamento das senhas, acionamento do mecanismo de travamento e controle de todos os alertas. O fabricante não divulga o modelo exato do microcontrolador, mas a simplicidade do produto (sem conectividade sem fio) sugere o uso de um MCU de baixo custo e consumo, como a família STM8 ou um similar de 8/16 bits da Intelbras.

Autenticação por Senha

O sistema compara a sequência digitada no teclado touch screen com as senhas previamente cadastradas na memória interna (EEPROM ou equivalente). Suporta até 4 senhas distintas de 4 a 12 dígitos. Adicionalmente, possui o modo de senha aleatória: o usuário digita a senha real precedida ou sucedida por quaisquer dígitos, e o sistema identifica e valida apenas a sequência correta - protegendo contra observação visual da digitação.

Mecanismo de Travamento

O acionamento físico da trava é feito por um motor DC com redutor (ou solenoide), integrado ao conjunto da fechadura. Após validação da senha, o MCU aciona o driver de motor por tempo determinado para abrir a trava. O travamento é realizado mecanicamente quando a porta é fechada, sem travamento automático por motor.

Segurança e Alertas

• Após 5 tentativas consecutivas com senha incorreta, a fechadura entra em bloqueio e emite alarme sonoro por 1 minuto.
• O sensor de temperatura monitora condições anormais, emitindo alerta em caso de calor excessivo.
• O monitor de bateria sinaliza pilhas fracas com antecedência, garantindo tempo para substituição antes da falha total.
• A alimentação de emergência por bateria de 9V permite abrir a fechadura mesmo com as pilhas descarregadas.

3.2 Tecnologias Críticas

Teclado Touch Screen Capacitivo

A interface principal da FR 101 é um teclado touch screen capacitivo retroiluminado. A leitura capacitiva garante durabilidade mecânica superior ao teclado de botões físicos, pois não há partes móveis sujeitas ao desgaste. A retroiluminação facilita o uso em ambientes com pouca luz.

Gerenciamento de Energia

Por não possuir Wi-Fi, Bluetooth ou biometria, a FR 101 opera com consumo energético muito reduzido. As 4 pilhas AA (6V) alimentam o MCU, o teclado e o motor. O firmware deve adotar modos de baixo consumo (sleep/standby) para atingir a autonomia de 1 ano com 10 acessos diários.

Segurança Física

A fechadura de sobrepor possui mecanismo de alta resistência no travamento. O alarme antiarrombamento desincentiva tentativas de força bruta. A função "Não perturbe" impede abertura externa mesmo com senha válida, garantindo privacidade interna.

4. Comparativo com Produtos Similares

A análise comparativa de fechaduras digitais disponíveis no mercado permite compreender o posicionamento da Intelbras FR 101 em relação a soluções mais avançadas. Além das funcionalidades voltadas ao usuário final, é importante observar os componentes embarcados envolvidos, como sensores, métodos de autenticação, mecanismos de comunicação e requisitos de hardware.

4.1 Comparação Técnica

4.2 Principais Diferenciais

4.3 Viabilidade de Reprodução Utilizando ESP32

Sob a perspectiva de Sistemas Embarcados, um aspecto relevante é a complexidade necessária para reproduzir as funcionalidades de cada equipamento utilizando uma plataforma ESP32.

4.4 Análise Comparativa

A comparação demonstra que a Intelbras FR 101 apresenta uma arquitetura significativamente mais simples quando comparada às fechaduras inteligentes mais recentes. Enquanto modelos como a Yale Assure Lock 2 e a Xiaomi Smart Door Lock X incorporam múltiplos protocolos de comunicação, integração com aplicativos móveis e sensores avançados, a FR 101 concentra-se nas funcionalidades essenciais de controle de acesso.

Essa simplicidade reduz a quantidade de componentes eletrônicos necessários e torna o dispositivo especialmente interessante para estudos de engenharia reversa e reprodução em plataformas de prototipagem como o ESP32. Seus principais recursos — autenticação por senha, acionamento eletromecânico da trava, monitoramento de bateria, alarmes sonoros e detecção de temperatura — podem ser implementados utilizando periféricos amplamente disponíveis para essa plataforma.

Dessa forma, a FR 101 representa um caso de estudo adequado para a análise de sistemas embarcados aplicados à segurança residencial, oferecendo um equilíbrio entre funcionalidades práticas e complexidade de implementação.

OBS: As informações referentes aos produtos concorrentes foram obtidas a partir de especificações disponibilizadas pelos fabricantes e materiais técnicos públicos. Algumas características de hardware foram inferidas a partir das funcionalidades anunciadas, uma vez que os fabricantes não divulgam integralmente a arquitetura interna de seus dispositivos.

5. Proposta de Reprodução com ESP32

5.1 Visão Geral

Como seguimento deste trabalho, propomos a implementação de uma versão simplificada da FR 101 utilizando ESP32, incorporando as funcionalidades centrais do produto original e explorando a capacidade de comunicação sem fio do ESP32 - característica ausente na FR 101 real.

5.2 Funcionalidades Propostas

• Abertura e fechamento da trava mediante digitação de senha em teclado numérico
• Cadastro e gerenciamento de múltiplas senhas
• Alarme sonoro por tentativas incorretas (buzzer)
• Indicação visual de estado (LED ou display OLED)

5.3 Componentes Planejados

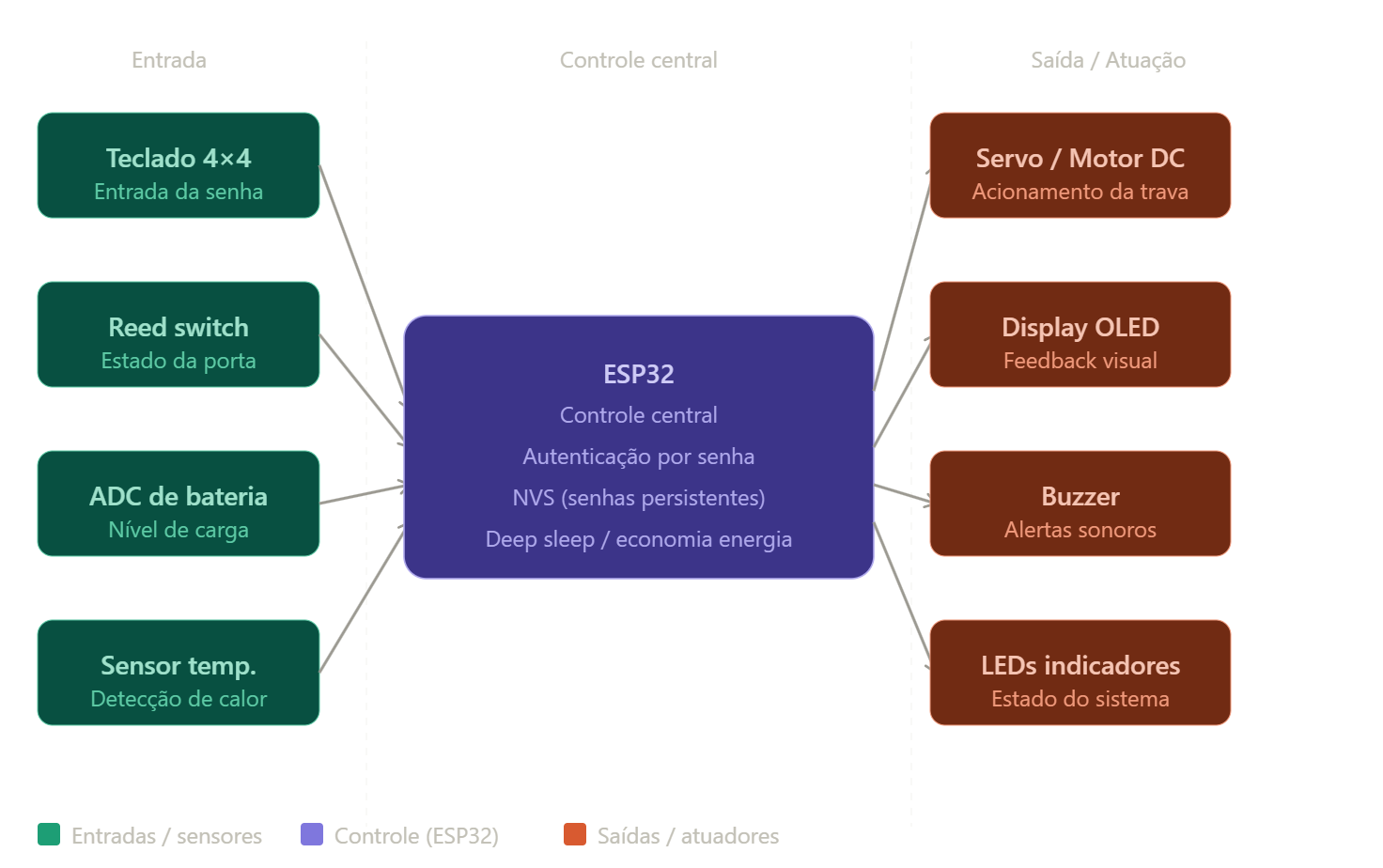

5.4 Arquitetura Proposta

5.5 Desafios Esperados

1. Configuração do teclado numérico: Garantir a leitura correta de cada tecla e implementar os modos de cadastro de senha e uso normal (desbloqueio).
2. Gerenciamento de energia: O ESP32 consome significativamente mais do que um MCU simples; será necessário avaliar o uso de modos deep sleep para prolongar a autonomia.
3. Persistência de dados: Armazenar senhas cadastradas de forma não volátil (NVS do ESP32 ou EEPROM externa), garantindo que não sejam perdidas em caso de reinicialização.

6. Pesquisa Bibliográfica e Tecnológica

Artigo 1 - Economia de Energia em ESP32

Título: An Energy-Efficient Strategy for Microcontrollers
Autores: Huanjie Wu, Chun Chen, Kai Weng
Ano: 2021
Link: https://www.mdpi.com/2076-3417/11/6/2581
Resumo: Estudo que analisa estratégias de baixo consumo para MCUs, com experimentos nos modos ativo, light sleep e deep sleep do ESP32 (Xtensa LX6). Diretamente aplicável ao desafio de autonomia de bateria na proposta com ESP32.

Artigo 2 - Controle de Motores DC em IoT

Título: Combination of a DC Motor Controller and Telemetry System to Optimize Energy Consumption
Autores: Paweł Żur
Ano: 2023
Link: https://www.mdpi.com/1424-8220/23/15/6923
Resumo: Apresenta um controlador MOSFET para motor DC com sistema de telemetria integrado, demonstrando redução de correntes de pico e prolongamento da vida útil da alimentação. Relevante para o controle eficiente do motor de travamento no projeto.

Artigo 3 - Usabilidade e Segurança

Título: Exploring the Usability, Security, and Privacy of Smart Locks from the Perspective of the End User
Autores: Hussein Hazazi, Mohamed Shehab
Ano: 2023
Link: https://www.usenix.org/conference/soups2023/presentation/hazazi
Resumo: Estudo com 29 usuários reais de smart locks, investigando motivações de adoção, preocupações com segurança e privacidade e estratégias de mitigação de riscos. Os resultados indicam que conveniência é o fator principal de adoção, mas muitos usuários desconhecem vulnerabilidades como ataques de força bruta - diretamente relacionado ao alarme antiarrombamento da FR 101.

7. Conclusão

7.1 Descobertas Principais

A análise da Intelbras FR 101 revelou um dispositivo embarcado deliberadamente minimalista, projetado para oferecer funcionalidade essencial de controle de acesso com o menor custo e consumo energético possíveis. Entre as descobertas mais relevantes, destacam-se:

• Arquitetura orientada à simplicidade: A ausência de conectividade sem fio (Wi-Fi, Bluetooth ou NFC) não é uma limitação acidental, mas uma decisão de projeto coerente com o público-alvo e com a faixa de preço. Isso permitiu ao fabricante adotar um MCU de baixo custo e baixo consumo.
• Gestão de energia como diferencial: A autonomia estimada de aproximadamente um ano com 10 acessos diários, alimentado por apenas 4 pilhas AA (6V), demonstra uma implementação eficiente de modos sleep/standby no firmware.
• Segurança por camadas mecânicas e lógicas: A FR 101 combina autenticação por senha (com suporte a senha aleatória para proteção contra observação visual), bloqueio após tentativas incorretas, alarme sonoro e travamento físico interno.
• Teclado capacitivo como escolha de durabilidade: A opção por teclado touch screen capacitivo retroiluminado, em vez de botões mecânicos, aumenta significativamente a vida útil da interface principal, reduzindo o desgaste físico e a necessidade de manutenção.

7.2 Viabilidade da Reprodução com ESP32

A reprodução das funcionalidades essenciais da FR 101 com ESP32 é plenamente viável e representa uma oportunidade de aprendizado rica em sistemas embarcados. A análise identificou três dimensões principais dessa viabilidade:

• O que é diretamente replicável: Autenticação por senha numérica, acionamento de trava eletromecânica, alarmes sonoros com buzzer e monitoramento de bateria via ADC, podem ser implementadas com periféricos amplamente disponíveis e bem documentados para a plataforma ESP32.
• A lógica de senha aleatória e o bloqueio por tentativas incorretas são algoritmos simples, executáveis com folga na capacidade computacional do ESP32.

O principal obstáculo não é de capacidade, mas de trade-offs de engenharia. O ESP32 consome significativamente mais energia em modo ativo do que um MCU simples de 8 bits, o que torna essencial o uso de modos deep sleep para qualquer aplicação com alimentação por bateria. A persistência de senhas no NVS (Non-Volatile Storage) do ESP32 resolve de forma nativa o equivalente à EEPROM da FR 101.

Em síntese, o ESP32 possui capacidade técnica superior ao MCU original da FR 101 em praticamente todos os aspectos, sendo o gerenciamento de energia o único ponto que exige atenção cuidadosa para garantir autonomia comparável ao produto original.

7.3 Reflexão Final

Este estudo revelou algo que vai além da análise técnica de um produto específico: a lógica por trás das decisões de projeto em sistemas embarcados comerciais raramente é sobre o que é possível fazer, mas sobre o que é necessário e suficiente para o público-alvo.

A Intelbras FR 101 é, sob esse prisma, um exemplo bem-sucedido de engenharia de produto. Ao abrir mão de conectividade, biometria e integração com ecossistemas digitais, o dispositivo alcança longevidade de bateria excepcional, custo acessível e simplicidade de uso. Atributos que, para grande parte dos usuários residenciais brasileiros, superam os benefícios de recursos mais avançados.

A comparação com o ESP32 ilustra uma tensão clássica em sistemas embarcados. Plataformas mais poderosas e versáteis quase sempre trazem custos ocultos, como: maior consumo energético, maior complexidade de firmware, maior custo de componentes e maior superfície de ataque para falhas de segurança. A escolha do microcontrolador certo é, portanto, uma decisão de arquitetura tão importante quanto qualquer outra no projeto de um sistema embarcado.

Por fim, a possibilidade de reproduzir as funcionalidades da FR 101 com ESP32 demonstra o potencial das plataformas de prototipagem abertas para o aprendizado de sistemas embarcados aplicados. Mais do que replicar um produto existente, o exercício proposto permite compreender, na prática, as escolhas e compromissos que definem qualquer dispositivo embarcado.

8. Referências

1. INTELBRAS. Fechadura Digital de Sobrepor FR 101 - Manual do Usuário. Intelbras, 2017. Disponível em: https://backend.intelbras.com/sites/default/files/integration/manual_do_usuario_fr_101_bilingue_03-17_site.pdf. Acesso em: [10/06/2026].

2. INTELBRAS. FR 101 - Página do Produto. Disponível em: https://www.intelbras.com/pt-br/fechadura-digital-de-sobrepor-fr-101. Acesso em: [10/06/2026].

3. INTELBRAS. FR 101 - FAQ. Disponível em: https://www.intelbras.com/pt-br/ajuda-download/faq/fechadura-digital-de-sobrepor-fr-101. Acesso em: [10/06/2026].

4. WU, Huanjie; CHEN, Chun; WENG, Kai. An Energy-Efficient Strategy for Microcontrollers. Applied Sciences, v. 11, n. 6, 2021. Disponível em: https://www.mdpi.com/2076-3417/11/6/2581.

5. ŻUR, P. Combination of a DC Motor Controller and Telemetry System to Optimize Energy Consumption. Sensors, v. 23, n. 15, art. 6923, 2023. Disponível em: https://www.mdpi.com/1424-8220/23/15/6923.

6. HAZAZI, Hussein; SHEHAB, Mohamed. Exploring the Usability, Security, and Privacy of Smart Locks from the Perspective of the End User. In: Nineteenth Symposium on Usable Privacy and Security (SOUPS 2023). USENIX Association, 2023. Disponível em: https://www.usenix.org/conference/soups2023/presentation/hazazi.

7. ESPRESSIF SYSTEMS. ESP32 Technical Reference Manual. Version 4.6. Shanghai, 2023. Disponível em: https://www.espressif.com/sites/default/files/documentation/esp32_technical_reference_manual_en.pdf.

8. LEVEL HOME. Smart Lock Stories – How Smart Locks Work. Disponível em: https://level.co/stories/smart-lock/. Acesso em: [10/06/2026].

9. YALE HOME. Assure Lock 2. Disponível em: https://shopyalehome.com/pages/assure-lock-2. Acesso em: [10/06/2026].

10. XIAOMI. Smart Door Lock X. Disponível em: https://manuals.plus/ae/1005004222386684. Acesso em: [10/06/2026].

11. MERCADO LIVRE. Anúncios consultados para levantamento de preços das fechaduras. Disponível em: https://www.mercadolivre.com.br/. Acesso em: [10/06/2026].
