ESP-BEATS - Bateria Eletrônica Embarcada

Integrantes

Objetivo do estudo

Este trabalho apresenta um estudo de uma bateria eletrônica / pad de percussão digital inteligente, tomando como referência o Alesis SamplePad Pro. O foco é entender como um produto detecta impactos, converte o gesto em evento musical, aciona amostras de áudio com baixa latência e se integra a sistemas externos via MIDI e interfaces digitais.

Como inspiração inicial do grupo, a ideia também nasceu do controlador de bateria da franquia Guitar Hero, que marcou nossa infância e ajuda a explicar o interesse pelo formato de bateria digital, pela resposta imediata aos golpes e pela experiência lúdica de transformar movimento em som.

O recorte escolhido conversa diretamente com os recursos disponíveis na disciplina, em especial sensores de impacto, sensores de som, sensores de toque e unidade de medição inercial, que podem ser mapeados para uma arquitetura embarcada com ESP32.

1. Descrição do produto selecionado

Produto de referência comercial

Alesis SamplePad Pro é um pad de percussão tabletop voltado para músicos, bateristas, percussionistas de palco, estúdios e criadores de conteúdo. O equipamento combina pads sensíveis à velocidade, biblioteca interna de sons, expansão via cartão SD e conectividade para integração com outros instrumentos e softwares musicais.

Principais funções

• Captura de golpes em pads com resposta à intensidade do impacto.

• Disparo de sons internos e de samples carregados pelo usuário.

• Organização por kits, permitindo configurar timbres diferentes por contexto musical.

• Expansão para uso híbrido, conectando pads externos, pedais e sistemas MIDI.

• Uso como interface de prática, performance ao vivo, gravação e ensino.

Componentes e princípios de funcionamento

• 9 pads internos single-zone sensíveis à velocidade, baseados em sensores piezoelétricos, cada um com LED de feedback ao golpe.

• Entradas externas de expansão: Pad 1 (1/4" TRS dual-zone ou TS single-zone, mapeado para EXT 1A/1B), Pad 2 (1/4" TS single-zone, mapeado para EXT 2), entrada de Kick (modos SWITCH ou TRIGGER) e entrada de Hi-Hat (modos SWITCH ou VARIABLE, com leitura analógica de posição).

• Circuitos analógicos de condicionamento para adaptar os pulsos curtos e de alta impedância gerados pelo impacto, com sensibilidade ajustável por pad (SENS 1-8) e curva de velocity global (Pad Curve 1-8), permitindo calibrar o ganho/limiar e o mapeamento de dinâmica.

• Processador interno para leitura de eventos, cálculo de velocity (camadas A/B com faixas Vel 000-127), seleção de amostras, gerenciamento de kits e lógica de modos de disparo (POLY, MONO, LOOP, STOP, TMP, CLK, HAT) e mute groups (1-16) para exclusão mútua entre samples.

• Memória interna com pré-carregamento de samples (até 48 MB por kit) para playback de baixa latência, e suporte a cartão SD/SDHC (até 32 GB, FAT32) para amostras .WAV personalizadas (16-bit, mono/estéreo, 11.025k-48k Hz).

• Interfaces de comunicação para integração com DAWs, módulos externos e controladores musicais: MIDI In/Out (5-pin DIN), porta USB/MIDI (MIDI sobre USB + acesso ao cartão SD como armazenamento), e configuração de canais MIDI de envio/recepção, Program Change e MIDI Clock.

• Saídas de áudio analógicas: Main Out (1/4" L/R), Phones Out (1/4" estéreo) e Aux In (1/8" estéreo) com mixagem e controles de volume independentes.

Público-alvo

• Bateristas que precisam de um pad compacto para ensaio e performance.

• Percussionistas que desejam tocar timbres eletrônicos e samples híbridos.

• Professores e estudantes que necessitam de um instrumento versátil para treino.

• Criadores de conteúdo que usam gravação direta, MIDI e disparo de loops.

Tecnologias de comunicação e controle embarcadas

• MIDI e USB-MIDI para integração com computadores e instrumentos virtuais.

• Entradas de trigger para expansão de pads e pedais.

• Armazenamento em cartão SD/SDHC para bibliotecas adicionais de áudio.

• Fluxo de controle baseado em eventos, com prioridade para baixa latência entre o impacto e a resposta sonora.

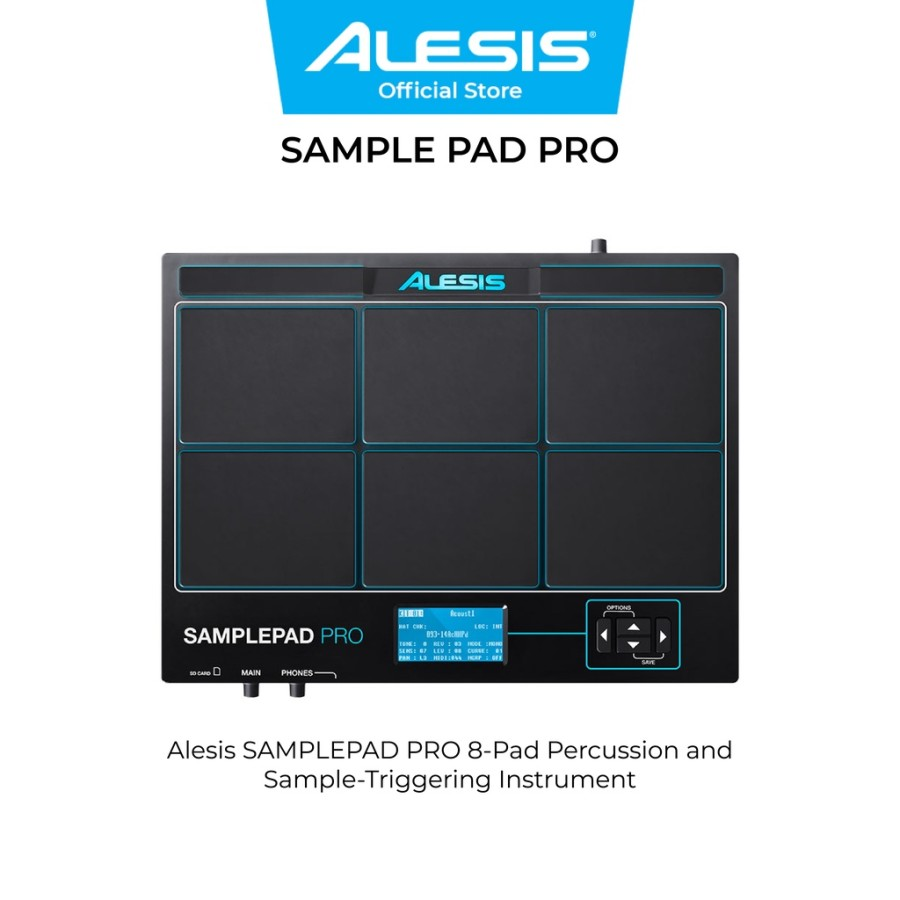

Imagem do produto

Referência principal do produto

• Alesis SamplePad Pro User Guide: https://www.alesis.com/rscdn/768/documents/SamplePad Pro - User Guide - v1.3.pdf

2. Análise técnica do funcionamento

2.1 Cadeia de aquisição do impacto

Em um pad eletrônico, o golpe aplicado à superfície gera um pulso elétrico muito curto quando há um piezoelétrico associado ao material de toque. Esse pulso apresenta alta impedância, amplitude variável e grande sensibilidade a ruído, o que exige uma etapa de condicionamento antes da leitura digital.

Na prática, a cadeia típica inclui:

• Sensor piezoelétrico ou elemento de trigger equivalente.

• Rede de proteção e limitação de tensão para proteger o ADC.

• Buffer de alta impedância para não carregar o sensor.

• Filtragem RC e/ou detector de envelope para extrair a energia do impacto.

• Limiar com histerese para distinguir toque válido de vibração residual e crosstalk.

2.2 Amostragem e estimação de velocidade

A velocidade do golpe é estimada a partir da amplitude máxima, da área do envelope ou da energia acumulada em uma janela curta logo após o impacto. Para isso, o módulo de controle precisa amostrar em alta taxa e com jitter controlado.

Uma implementação robusta costuma usar:

• Amostragem rápida dos canais de trigger.

• Captura por interrupção ou por leitura periódica em tarefa dedicada.

• Janela de processamento curta para reduzir o tempo entre impacto e som.

• Curvas de velocity ajustáveis para simular resposta musical natural.

2.3 Barramentos e protocolos

Produtos dessa classe normalmente combinam vários barramentos:

• MIDI e USB-MIDI para eventos de nota, mudança de kit e sincronismo.

• USB para atualização, transferência de amostras e integração com software.

• SD/SDHC para expansão de bibliotecas de áudio.

• I2C/SPI para displays, memória, expansões e periféricos.

• I2S para conversão e saída de áudio em módulos de melhor qualidade.

2.4 Técnicas de redução de latência

O elemento crítico em um pad digital é a latência total de resposta. Para manter a sensação de toque natural, o sistema precisa minimizar o intervalo entre o impacto e o som.

As técnicas mais relevantes são:

• Tarefas priorizadas no sistema operacional embarcado.

• Processamento determinístico e sem alocação dinâmica no caminho crítico.

• Buffers de áudio pequenos, mas estáveis, para evitar estouro e falhas.

• Pré-carregamento de samples na RAM ou em cache.

• Atraso de leitura configurado para ignorar vibração de retorno e evitar retrigger.

2.5 Síntese técnica

Em resumo, o funcionamento de um pad eletrônico depende da combinação entre um sensor mecânico de impacto, uma frente analógica rápida, um firmware com estado bem definido e um caminho de áudio/controle desenhado para baixa latência. O produto é, ao mesmo tempo, uma interface musical, um sintetizador de eventos e um sistema de tempo real.

3. Proposta de reprodução com ESP32

3.1 Mapeamento conceitual

A ideia é reproduzir, em escala acadêmica, o comportamento de um pad eletrônico inteligente usando um ESP32 com suporte ao ecossistema ESP-IDF. O projeto pode ser dividido em quatro blocos:

• Entrada de impacto: piezos sob cada pad ou sensores de impacto da lista da disciplina.

• Leitura de gesto: ADC interno para protótipos e ADC externo para melhor resolução e menor ruído.

• Camada musical: geração de eventos MIDI, disparo de samples e ajuste de velocity.

• Saída de áudio e comunicação: I2S para áudio local, BLE MIDI ou Wi-Fi para integração externa.

3.2 Arquitetura proposta

• ESP32-S3 como controlador principal, por ter bom suporte a FreeRTOS, periféricos modernos e interface com áudio e comunicação.

• ADC externo recomendado para canais de trigger quando houver necessidade de maior consistência entre pads.

• Codec/I2S DAC para saída de áudio com qualidade superior ao DAC interno, especialmente em reprodução de samples.

• microSD para armazenar kits e amostras.

3.3 Uso do ESP-IDF

No ESP-IDF, a implementação pode usar:

• FreeRTOS para particionar leitura, áudio, interface e comunicação.

• xTaskCreatePinnedToCore para isolar a tarefa de trigger em prioridade mais alta.

• Queues e ring buffers para transportar eventos de golpe até o motor de áudio.

• Drivers I2S, ADC, SPI, I2C, BLE e Wi-Fi para integração dos periféricos.

• NVS para salvar curvas de sensibilidade e configurações de kit.

3.4 Limitações esperadas

• O ADC interno do ESP32 é útil para prova de conceito, mas sofre com ruído, não linearidade e variação entre chips.

• A resposta de áudio em tempo real depende fortemente do tamanho de buffer e da estabilidade das tasks.

• BLE MIDI melhora a mobilidade, mas pode aumentar a latência em relação a USB-MIDI.

• Wi-Fi é ótimo para telemetria, mas não é a primeira escolha para o caminho crítico de disparo musical.

• O áudio interno do chip não entrega a mesma fidelidade de um codec dedicado em I2S.

3.5 Diagrama conceitual

flowchart LR

P[Pads piezoelétricos] --> A[Condicionamento analógico]

A --> C[ADC interno ou ADC externo]

C --> E[ESP32 + ESP-IDF]

E --> F[Task de detecção e velocity]

F --> G[Task MIDI / BLE MIDI]

F --> H[Task de áudio]

H --> I2[I2S DAC / codec]

I2 --> J[Amplificador / fone / line out]

G --> K[Notebook / DAW / módulo externo]

E --> L[microSD / kits / samples]

E --> M[Wi-Fi para telemetria e configuração]

3.6 Fluxo de software sugerido

1. A tarefa de trigger detecta o pico do impacto.

2. O firmware calcula velocity e aplica curva de resposta.

3. O motor de kit escolhe a amostra ou nota MIDI correspondente.

4. A tarefa de áudio toca o sample por I2S ou envia MIDI para outro host.

5. A UI atualiza estado, kit, sensibilidade e pads ativos.

4. Pesquisa bibliográfica

4.1 Tecnologias para a solução embarcada

1) Design of a Piezoelectric Sensor and Its Analog Interface for Bending-Vibration Measurements

• PDF: https://hal.science/hal-01694045/file/sensors-14-20543.pdf

• Resumo: o trabalho analisa a estrutura de um patch piezoelétrico e discute sua interface analógica para medição de vibração e flexão. Para um pad eletrônico, ele é relevante porque o problema é o mesmo em essência: transformar uma deformação mecânica muito breve em um sinal tratável por eletrônica embarcada sem perder dinâmica nem introduzir excesso de ruído.

2) Design and Performance of a Metal-Shielded Piezoelectric Sensor for High-Frequency Structural Impact Measurements

• PDF: https://www.mdpi.com/1424-8220/17/6/1284/pdf

• Resumo: o artigo apresenta um sensor piezoelétrico com blindagem metálica, voltado a medições de impacto em altas frequências. A contribuição para o ESP-BEATS é direta: blindagem, resposta rápida e rejeição de ruído são exatamente as propriedades desejadas em pads de percussão sujeitos a golpes repetitivos e interferência mecânica.

3) Impact of Audio Delay and Quality in Network Music Performance

• PDF: https://www.mdpi.com/1999-5903/17/8/337/pdf

• Resumo: o estudo investiga como atraso e qualidade de áudio afetam a execução musical em rede. Isso ajuda a justificar o desenho de baixa latência no ESP-BEATS, especialmente quando a saída de áudio local precisa parecer instantânea e quando a comunicação externa por Wi-Fi não deve entrar no caminho crítico da execução.

4) Wireless Inertial Measurement Units in Performing Arts

• PDF: https://www.mdpi.com/1424-8220/25/19/6188/pdf

• Resumo: o trabalho explora IMUs sem fio em contextos de performance, incluindo transmissão de mensagens MIDI e captura de gestos. Embora o ESP-BEATS não utilize baquetas inteligentes, o artigo fornece embasamento sobre latência MIDI sem fio e protocolos de comunicação relevantes para a comunicação BLE MIDI do sistema.

4.2 Aplicação e uso de baterias eletrônicas / interfaces digitais

1) Audio Recognition of the Percussion Sounds Generated by a 3D Auto-Drum Machine System via Machine Learning

• PDF: https://www.mdpi.com/2079-9292/13/9/1787/pdf

• Resumo: o artigo descreve um sistema de auto-drum em 3D e usa aprendizado de máquina para reconhecer sons de percussão gerados pelo conjunto. A relevância para o ESP-BEATS está na ideia de gerar e classificar eventos percussivos de forma inteligente, o que pode inspirar modos automáticos, reconhecimento de padrões e validação da resposta sonora do sistema.

2) Enhancing Musical Learning Through Mixed Reality: A Case Study Using PocketDrum and Meta Quest 3 for Drum Practice

• PDF: https://www.mdpi.com/1424-8220/25/22/6836/pdf

• Resumo: o estudo apresenta uma aplicação de aprendizado musical em realidade mista que integra sensores PocketDrum e rastreamento manual do Meta Quest 3. O trabalho é útil para o ESP-BEATS porque mostra como instrumentos de percussão digitais podem ser usados como ferramentas de ensino, não apenas de performance, reforçando a importância de feedback rápido e visualização clara do gesto.

3) Multimodal Drumming Education Tool in Mixed Reality

• PDF: https://www.mdpi.com/2414-4088/8/8/70/pdf

• Resumo: este artigo apresenta uma ferramenta multimodal para ensinar rudimentos e polirritmia, com avaliação com usuários. Para o projeto, ele demonstra que interfaces de bateria digital ganham valor quando combinam som, gesto e feedback visual, algo que pode ser reproduzido com ESP32, sensores simples e uma camada de visualização externa.

4) The Creative Drummer: An EEG-Based Pilot Study on the Correlates of Emotions and Creative Drum Playing

• PDF: https://www.mdpi.com/2076-3425/13/1/88/pdf

• Resumo: correlações entre emoçãoe execução de bateria em músicos experientes. Sua principal utilidade para o ESP-BEATS é como o instrumento eletrônico precisa responder de forma musical e expressiva, e não apenas funcional. Isso reforça o uso de curvas de velocity, sensibilidade ajustável e baixa latência percebida.

5. Comparativo com produtos similares

Tabela de referência

Leitura comparativa

• O SamplePad Pro se destaca como baseline equilibrado entre custo, portabilidade e uso prático em estúdio e palco.

• O SPD-SX PRO representa a solução mais robusta em processamento e expansão, servindo como referência de mercado para um produto premium.

• O SPD-SX mostra a evolução histórica do segmento e é útil para comparar gerações anteriores de sampling pads.

• O Strike MultiPad explora a fronteira entre pad de performance e estação de samples.

• O DTX-MULTI 12 amplia a noção de pad com maior número de zonas e forte apelo para percussão híbrida.

• O DD-75 ajuda a situar a categoria em um nível de entrada, útil para estudo e iniciação musical.

Referências

Documentos da disciplina

• README da atividade

• Lista de sensores e atuadores

Produto de referência

• Alesis SamplePad Pro User Guide: https://www.alesis.com/rscdn/768/documents/SamplePad Pro - User Guide - v1.3.pdf

• Alesis SamplePad Pro downloads: https://www.alesisdrums.com/samplepadpro/downloads/

• Roland SPD-SX PRO product page: https://www.roland.com/us/products/spd-sx_pro/

• Roland SPD-SX PRO manual page: https://www.roland.com/global/support/by_product/spd-sx_pro/owners_manuals/

• Roland SPD-SX owner manual: https://cdn.roland.com/assets/media/pdf/SPD-SX_OM.pdf

• Yamaha DTX-MULTI 12 owner manual: https://data.yamaha.com/files/download/other_assets/0/314150/VJC2010_owners_manual_dtxm12_En_C0.pdf

• Alesis Strike MultiPad user guide: https://www.strikemultipad.com/downloads/strike-multipad-user-guide-v1_0.pdf

Artigos acadêmicos utilizados

• https://hal.science/hal-01694045/file/sensors-14-20543.pdf

• https://www.mdpi.com/1424-8220/17/6/1284/pdf

• https://www.mdpi.com/1999-5903/17/8/337/pdf

• https://www.mdpi.com/1424-8220/25/19/6188/pdf

• https://www.mdpi.com/2079-9292/13/9/1787/pdf

• https://www.mdpi.com/1424-8220/25/22/6836/pdf

• https://www.mdpi.com/2414-4088/8/8/70/pdf

• https://www.mdpi.com/2076-3425/13/1/88/pdf

Observações finais

• As especificações de mercado podem variar por revisão de firmware e região.

• A proposta com ESP32 privilegia reatividade musical e simplicidade de manutenção, então o condicionamento analógico e a disciplina de tarefas em tempo real são mais importantes que a adição de recursos sofisticados demais para o protótipo.

• A combinação de piezos, IMUs e MIDI BLE cobre bem a reprodução conceitual do comportamento de um pad eletrônico moderno dentro do escopo da disciplina.
