Controle DualSense (PlayStation 5) — Gamepad Inteligente

Trabalho 2 — Fundamentos de Sistemas Embarcados (FSE) — 2026/1 Produto de referência estudado: Controle sem fio Sony DualSense (PlayStation 5) Categoria: Entrada e Controle Manual — Gamepad / Joystick

Integrantes do Grupo

Sumário

1. Descrição do produto selecionado
2. Análise técnica do funcionamento
3. Proposta de reprodução com ESP32
4. Pesquisa bibliográfica e tecnológica
5. Comparativo com produtos similares
6. Referências

1. Descrição do produto selecionado

1.1 Visão geral

O DualSense é o controle sem fio (gamepad) do PlayStation 5, lançado pela Sony em 2020. É um dispositivo embarcado de interface humano-máquina (HID) que captura os comandos do jogador (direção, botões, gatilhos e movimento) e, ao mesmo tempo, devolve feedback tátil (vibração háptica e resistência nos gatilhos).

Sucessor do DualShock 4 (PS4), reúne em um único produto quase todas as classes de entrada manual — joysticks de 2 eixos com botão, botões digitais, sensores inerciais (IMU), touchpad capacitivo e atuadores hápticos, com comunicação Bluetooth —, o que o torna um ótimo objeto de estudo para a categoria "Entrada e Controle Manual".

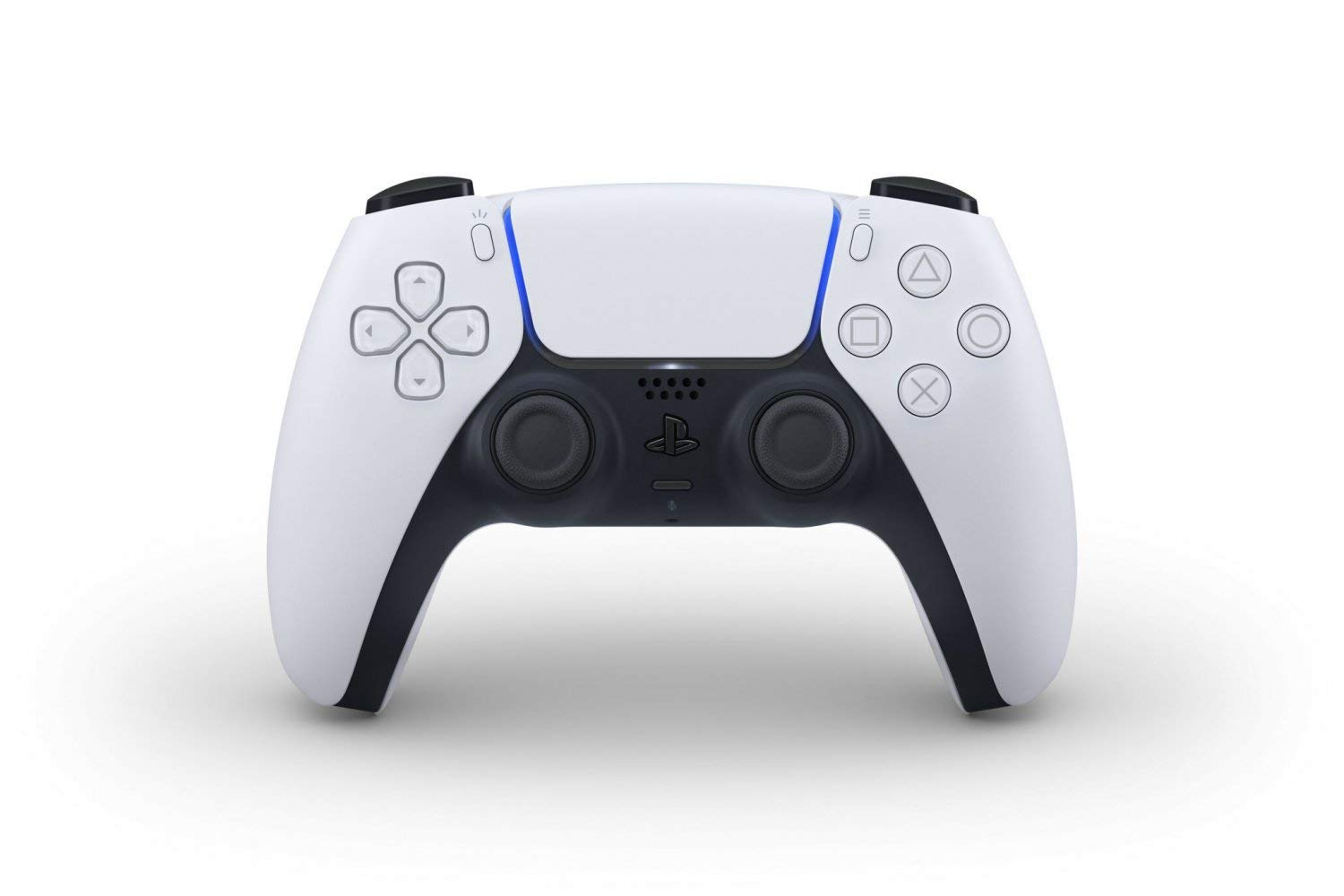

Figura 1 — Controle Sony DualSense (PlayStation 5).

1.2 Funções principais

• Captura de comandos direcionais por meio de dois joysticks analógicos de 2 eixos com clique (L3/R3) e de um direcional digital (D-pad).
• Entrada por botões (4 botões de ação, 4 de ombro/gatilho, Options, Create, PS, mute).
• Feedback háptico de alta definição: dois atuadores de bobina de voz (voice coil) reproduzem sensações táteis ricas e localizadas.
• Gatilhos adaptáveis (L2/R2): oferecem resistência variável controlada por motor, simulando tensão (gatilho de arma, freio, tensão de um arco).
• Detecção de movimento: IMU de 6 eixos (acelerômetro + giroscópio) para controle por inclinação/gestos.
• Touchpad e microfone/alto-falante embutidos.
• Comunicação sem fio (Bluetooth) e por cabo (USB-C), com bateria recarregável.

1.3 Público-alvo e contexto de uso

• Jogadores de console (PlayStation 5) e de PC (o controle é compatível via USB/Bluetooth).
• Desenvolvedores de jogos que exploram a imersão tátil.
• Aplicações fora do jogo: o gamepad é amplamente reaproveitado para teleoperação de robôs/drones, reabilitação motora e acessibilidade (ver Seção 4).
• Contexto de uso: ambiente doméstico/portátil, segurado nas mãos, alimentado por bateria, comunicando-se sem fio em curta distância (poucos metros) com o console/PC.

1.4 Componentes e sensores utilizados (no produto real)

1.5 Tecnologias de comunicação e controle embarcadas

• Bluetooth (HID over GATT / HOGP): transmite os relatórios de entrada (HID reports) com baixa latência ao console/PC.
• USB-C: modo com fio (menor latência) e recarga.
• Microcontrolador interno dedicado: lê todos os sensores, monta o pacote HID e gerencia os atuadores e a energia.
• Protocolo HID: padrão da indústria que descreve eixos e botões em um report map, permitindo reconhecimento automático pelo host.

2. Análise técnica do funcionamento

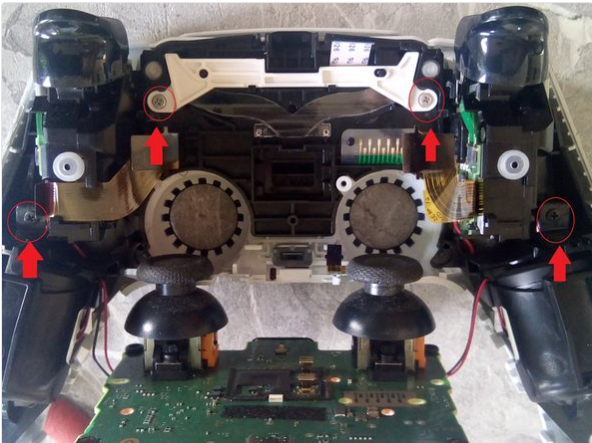

Figura 2 — Vista interna do DualSense (controle aberto), com os principais módulos descritos a seguir.

2.1 Principais módulos do sistema

O DualSense pode ser dividido nos seguintes módulos funcionais:

• Módulo de entrada (sensoriamento): capta os comandos do usuário. Lê os eixos analógicos (joysticks e gatilhos) por ADC, os botões e o D-pad por GPIO e os sensores complexos (IMU e touchpad) por barramento serial (I²C/SPI).
• Módulo de controle/decisão: é o microcontrolador interno, que amostra periodicamente todas as entradas, organiza os valores e monta o relatório HID enviado ao host; também recebe e processa os comandos de retorno (háptica e gatilhos) vindos do console/PC.
• Módulo de atuação (saída tátil): devolve a resposta física ao usuário, acionando os atuadores hápticos (sinal semelhante a áudio), os motores dos gatilhos adaptáveis (resistência variável) e a light bar.
• Módulo de interface com o usuário: elementos de interação direta — light bar e LEDs de jogador (status), alto-falante e microfone (áudio).
• Módulo de conectividade: transmite os dados ao host por Bluetooth (sem fio) ou USB-C (com fio), usando o perfil HID (HOGP).
• Módulo de energia: carrega e gerencia a bateria Li-Ion, aplicando técnicas de economia de energia (inatividade/sleep) para preservar a autonomia.

Componentes internos (vista de desmontagem)

As imagens abaixo, obtidas da desmontagem do controle, ilustram fisicamente os principais módulos descritos acima:

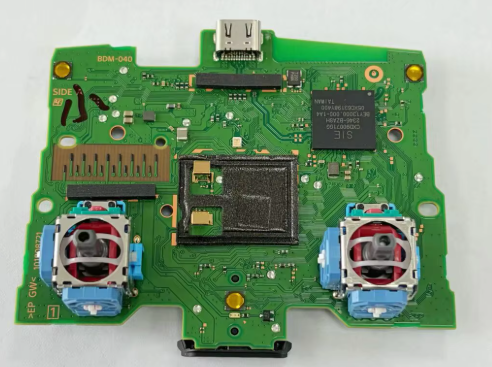

Figura 3 — Placa principal (PCB): SoC de controle, USB-C e os dois joysticks analógicos (módulos de controle, conectividade e entrada).

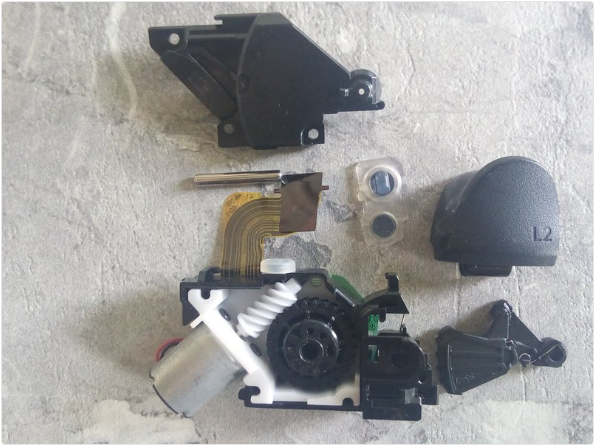

Figura 4 — Gatilho adaptável: motor + engrenagem helicoidal (atuação por força).

2.2 Tecnologias críticas

• Protocolos sem fio de baixa latência: o Bluetooth/HID (HOGP) precisa entregar comandos em poucos milissegundos para não prejudicar a jogabilidade; o compromisso entre latência e consumo do BLE é objeto de estudo (Artigo T1).
• Atuação háptica: os atuadores de bobina de voz reproduzem efeitos vibrotáteis de banda larga, exigindo geração de sinais próximos a áudio — tecnologia de ponta em interfaces táteis (Artigo T2).
• Sensoriamento inercial (MEMS): a IMU (acelerômetro + giroscópio MEMS) requer calibração e fusão de dados para um controle por movimento confiável (Artigo T3).
• Sensoriamento capacitivo: o touchpad depende de um sistema de toque capacitivo (sensor + front-end + microcontrolador) para detectar posição e gestos (Artigo T4).
• Técnicas de economia de energia: sendo a bateria curta, o firmware precisa de modos de baixo consumo, conciliados com a conexão BLE ativa (Artigo T1).
• Sistemas embarcados em tempo real: a amostragem das entradas e o envio dos relatórios HID precisam ocorrer em taxa alta e constante (tipicamente centenas de Hz).

3. Proposta de reprodução com ESP32

3.1 Ideia geral e escopo

Reproduzir o DualSense integralmente não é viável com componentes simples — recursos como a háptica de alta definição (bobina de voz), os gatilhos adaptáveis e o touchpad multitoque dependem de hardware proprietário e sofisticado. Por isso, este trabalho propõe uma reprodução parcial, focada nas principais funcionalidades do controle: a captura de comandos (direção, botões, gatilhos analógicos e movimento) e a comunicação sem fio, que constituem a essência de um gamepad. As funções não reproduzíveis são tratadas como limitações (Seção 3.5).

A base da proposta é a ESP32, que já integra Bluetooth (BLE) nativo e pode atuar como um gamepad Bluetooth HID real (perfil HID over GATT). Usando os componentes simples da lista da disciplina — joystick de 2 eixos, botões, potenciômetros, IMU, LED RGB e buzzer —, recriamos a captura de comandos e um feedback básico ao usuário, com o ESP-IDF.

Escopo mínimo (MVP): o núcleo essencial e mais simples de montar é joystick (2 eixos + botão) + alguns botões + BLE HID — já um gamepad funcional reconhecido pelo host. A partir dele, o sistema cresce de forma incremental (LED/buzzer → IMU).

3.2 Mapeamento de funcionalidades → componentes (ecossistema ESP32)

Observações de viabilidade na ESP32:

• ADC2 × BLE: com o rádio BLE ativo, os pinos do ADC2 ficam indisponíveis — todas as entradas analógicas (joysticks + gatilhos, até ~6 canais) devem usar o ADC1 (GPIO 32–39, 8 canais). Cabe, mas exige planejar os pinos.
• Feedback tátil: não há motor de vibração na lista; o feedback ao usuário fica restrito ao Buzzer (sonoro) e ao LED RGB (visual).

3.3 Diagrama conceitual (blocos)

flowchart TB
    subgraph IN["Entradas (componentes simples)"]
        direction LR
        J["Joystick 2 eixos<br/>+ botão"]
        B["Botões /<br/>Encoder"]
        G["Potenciômetro<br/>(gatilho)"]
        M["IMU MPU6050<br/>(acel.+giro)"]
    end

    subgraph ESP["ESP32 (ESP-IDF)"]
        direction LR
        LE["Leitura +<br/>filtragem"]
        BLE["Pilha BLE<br/>HID (HOGP)"]
        LE --> BLE
    end

    subgraph OUT["Saídas (feedback)"]
        direction LR
        LED["LED RGB<br/>(PWM/LEDC)"]
        BZ["Buzzer<br/>(PWM)"]
    end

    HOST(["PC / Console"])

    J --> LE
    B --> LE
    G --> LE
    M --> LE
    BLE <==> HOST
    HOST -. comandos de feedback .-> LE
    LE ==> OUT

3.4 Lógica de funcionamento proposta

1. A ESP32 amostra, em alta frequência (ex.: 100–250 Hz), os eixos analógicos (ADC), os botões (GPIO) e a IMU (I²C).
2. Aplica filtragem/zona morta (deadzone) nos eixos e debounce nos botões.
3. Monta o HID report (eixos + estados de botão) e o envia ao host via BLE HID.
4. Recebe comandos de feedback do host e sinaliza com LED RGB e buzzer.
5. Entra em modo de baixo consumo após inatividade para preservar a bateria.

3.5 Limitações e desafios esperados

• Háptica não é reproduzível com o kit: os atuadores de bobina de voz do DualSense são muito sofisticados e não há motor de vibração na lista; o feedback fica restrito ao buzzer (sonoro) e ao LED RGB (visual).
• Gatilhos adaptáveis (resistência variável): difíceis de reproduzir sem mecânica/motor dedicado — ficam fora do escopo; os gatilhos seriam apenas analógicos (potenciômetro).
• Touchpad: fica fora do escopo — a superfície multitoque do DualSense não é reproduzível com os componentes da lista.
• Restrição ADC2 × BLE: com o BLE ligado, as entradas analógicas precisam ficar todas no ADC1 (GPIO 32–39); é necessário planejar o orçamento de pinos.
• Calibração da IMU e dos joysticks: necessário calibrar offset/zona morta para evitar drift.
• Latência e taxa de atualização: manter taxa de relatório alta e estável por BLE exige ajuste fino dos intervalos de conexão.
• Ergonomia/montagem: integrar tudo num formato segurável é um desafio mecânico (protótipo provavelmente em protoboard/case impresso).

4. Pesquisa bibliográfica e tecnológica

4.1 Artigos sobre as tecnologias que viabilizam o produto

1. "Online Power Management for Latency-Sensitive Bluetooth Low-Energy Beacons" — IEEE Internet of Things Journal. https://ieeexplore.ieee.org/document/8818280/ Resumo: propõe um mecanismo de gerenciamento de energia para BLE que equilibra intervalo de conexão com restrições de latência — relevante para o relatório HID do DualSense, que precisa ser entregue em poucos milissegundos via Bluetooth sem esgotar a bateria.
2. "Dynamic modeling and control of voice-coil actuators for high-fidelity display of haptic vibrations" — IEEE Haptics Symposium. https://ieeexplore.ieee.org/document/6775442/ Resumo: analisa a dinâmica elétrica/mecânica de atuadores de bobina de voz (mesmo princípio dos atuadores HD do DualSense), explicando como a háptica de banda larga é gerada.
3. "Virtual Keyboard Based on MEMS Sensor Network and Fusion of Accelerometer and Gyroscope" — IEEE Conference Publication. https://ieeexplore.ieee.org/document/8688194/ Resumo: descreve a fusão de dados de acelerômetro e giroscópio MEMS (IMU 6 eixos) para reconhecimento de movimento, mesma base tecnológica da IMU do DualSense.
4. ""A touch controller using differential sensing method for on-cell capacitive touch screen panel systems" — IEEE Transactions on Consumer Electronics. https://ieeexplore.ieee.org/abstract/document/6018851/ Resumo: apresenta um circuito de sensoriamento capacitivo diferencial de alta resposta e baixo consumo, princípio equivalente ao touchpad do DualSense.

4.2 Artigos sobre aplicação / uso do produto

1. "What role does touch play in active entertainment? A narrative review of tactile feedback in gaming" — revisão científica (PMC). https://pmc.ncbi.nlm.nih.gov/articles/PMC12099099/ Resumo: cita explicitamente o DualSense, mostrando como gatilhos adaptáveis e háptica HD aumentam a imersão tátil em jogos.
2. "Improving Challenge/Skill Ratio in a Multimodal Interface by Simultaneously Adapting Game Difficulty and Haptic Assistance through Psychophysiological and Performance Feedback" — journal científico (PMC). https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5410602/ Resumo: modula dificuldade do jogo e assistência háptica com base em sinais fisiológicos, aplicação direta do conceito de feedback tátil adaptativo.
3. "Towards an intuitive industrial teaching interface for collaborative robots: gamepad teleoperation vs. kinesthetic teaching" — The International Journal of Advanced Manufacturing Technology (Springer). https://link.springer.com/article/10.1007/s00170-025-15657-x Resumo: usa um controle PlayStation para teleoperar um braço robótico industrial — exatamente o uso fora de jogos citado na Seção 1.3.
4. "Wearable Haptics and Immersive Virtual Reality Rehabilitation Training in Children With Neuromotor Impairments" — IEEE Transactions on Neural Systems and Rehabilitation Engineering. https://ieeexplore.ieee.org/document/8384290/ Resumo: usa feedback háptico vestível em jogos sérios de VR para reabilitação motora infantil — aplicação de tecnologias hápticas em acessibilidade/saúde.

5. Comparativo com produtos similares

Produtos da mesma categoria (gamepads), de diferentes fabricantes e gerações, comparados com o produto estudado (Sony DualSense — PS5):

Observações do comparativo:

• O DualSense se destaca por concentrar as tecnologias mais avançadas de feedback tátil: háptica de alta definição + gatilhos adaptáveis, recursos ausentes na maioria dos concorrentes.
• A evolução geracional DualShock 4 → DualSense mostra o salto de vibração simples (motores ERM) para háptica de banda larga (bobina de voz).
• Em durabilidade dos sticks, soluções mais novas (8BitDo Hall effect) superam os potenciômetros tradicionais (que sofrem com stick drift).
• A reprodução com ESP32 + joystick + IMU + sensor de toque + LED RGB + motor cobre as funções essenciais (entrada e vibração simples) de todos esses gamepads, ficando aquém apenas na háptica HD e nos gatilhos adaptáveis.

(Especificações coletadas de comparativos técnicos de mercado — ver Referências de produtos. Versões e recursos variam por modelo/região.)

6. Referências

6.1 Artigos científicos (journals)

[T1] Online Power Management for Latency-Sensitive Bluetooth Low-Energy Beacons. IEEE Internet of Things Journal. https://ieeexplore.ieee.org/document/8818280/

[T2] Dynamic modeling and control of voice-coil actuators for high-fidelity display of haptic vibrations. IEEE Haptics Symposium. https://ieeexplore.ieee.org/document/6775442/

[T3] Virtual Keyboard Based on MEMS Sensor Network and Fusion of Accelerometer and Gyroscope. IEEE Conference Publication. https://ieeexplore.ieee.org/document/8688194/

[T4] A touch controller using differential sensing method for on-cell capacitive touch screen panel systems. IEEE Transactions on Consumer Electronics. https://ieeexplore.ieee.org/abstract/document/6018851/

[A1] What role does touch play in active entertainment? A narrative review of tactile feedback in gaming. PMC. https://pmc.ncbi.nlm.nih.gov/articles/PMC12099099/

[A2] Improving Challenge/Skill Ratio in a Multimodal Interface by Simultaneously Adapting Game Difficulty and Haptic Assistance through Psychophysiological and Performance Feedback. PMC. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5410602/

[A3] Towards an intuitive industrial teaching interface for collaborative robots: gamepad teleoperation vs. kinesthetic teaching. The International Journal of Advanced Manufacturing Technology. https://link.springer.com/article/10.1007/s00170-025-15657-x

[A4] Wearable Haptics and Immersive Virtual Reality Rehabilitation Training in Children With Neuromotor Impairments. IEEE Transactions on Neural Systems and Rehabilitation Engineering. https://ieeexplore.ieee.org/document/8384290/

6.2 Referências de produtos (comparativo)

• Comparing gamepads for Windows — Xbox Series vs. DualSense vs. 8BitDo Pro 2 (Level1Techs). https://forum.level1techs.com/t/comparing-gamepads-for-windows-microsoft-xbox-series-vs-sony-dualsense-vs-8bitdo-pro-2/178971
• DualSense: understanding haptic feedback and adaptive triggers (Son-Vidéo). https://blog.son-video.com/en/2024/05/dualsense-understanding-haptic-feedback-and-adaptive-triggers-on-the-ps5-controller/
• Best controllers for PC, PlayStation, Xbox and Switch (Galaxus). https://www.galaxus.at/en/page/best-controllers-for-the-pc-playstation-xbox-and-switch-38780

6.3 Documentação técnica dos componentes (produto real)

• [1] PS5 Controller Trigger Teardown — iFixit. https://www.ifixit.com/Teardown/PS5+Controller+Trigger+Teardown/158397
• [2] Teardown: PlayStation 5 DualSense controller — MicrocontrollerTips. https://www.microcontrollertips.com/tear-down-playstation-5-dualsense-controller-faq/
• [3] DualSense Wireless Controller (página oficial) — Sony/PlayStation. https://www.playstation.com/en-us/accessories/dualsense-wireless-controller/

6.4 Referências técnicas (ESP32 / BLE HID)

• Espressif — ESP-IDF Programming Guide. https://docs.espressif.com/projects/esp-idf/en/stable/
• ESP32-BLE-Gamepad (biblioteca de referência para HID over BLE). https://github.com/lemmingDev/ESP32-BLE-Gamepad
• HID over GATT Profile (HOGP) — Texas Instruments. https://www.ti.com/lit/pdf/swra715

Status do documento: em desenvolvimento. Itens a finalizar antes da entrega: (1) preencher os 8 artigos científicos da Seção 4 (pesquisa nas bases acadêmicas: CAPES, Scopus, IEEE Xplore); (2) confirmar as imagens das Figuras 2 a 4.
