Trabalho 2 - 2025-2 - Varal Retrátil Automatizado com Sensores Ambientais

Integrantes

1. Descrição do Produto Selecionado

A automação residencial tem evoluído significativamente nas últimas décadas, transformando tarefas domésticas em processos inteligentes. O varal de roupas, presente em residências há séculos, passou a integrar esse movimento com o surgimento de tecnologias IoT, sensores ambientais e microcontroladores acessíveis, como o ESP32.

O Varal Retrátil Automatizado tem como principal função proteger roupas contra intempéries, realizando ações automáticas baseadas em dados de sensores ambientais. Além disso, permite monitoramento e controle remoto, alertas climáticos, maior comodidade a pessoas idosas ou de mobilidade reduzida e contribui para economia de energia ao reduzir o uso de secadoras elétricas.

O modelo em estudo é um sistema IoT baseado no ESP32, com sensores de chuva, pressão, luminosidade, temperatura, atuadores, conectividade Wi-Fi/Bluetooth e interface local via display OLED.

Público-alvo e Aplicações

• Famílias em regiões úmidas ou de alta incidência de chuvas.
• Pessoas com mobilidade reduzida e idosos (autonomia e segurança).
• Residências preocupadas com sustentabilidade e economia.
• Instituições de ensino para fins didáticos (exemplo: projetos de casa inteligente).

Contexto de uso

• Automação doméstica e educação tecnológica, com ênfase na replicação usando componentes nacionais de baixo custo.

2. Análise Técnica do Funcionamento

Principais módulos do sistema

• Módulo de Sensoriamento Ambiental:
  • BMP280 (Pressão/Temperatura via I2C),
  • Sensor de Chuva (analógico/digital),
  • Fotoresistor LDR (luminosidade - analógico),
  • DS18B20 (temperatura digital OneWire).
• Módulo de Controle e Processamento:
  • ESP32-WROOM-32 (Microcontrolador dual-core, 240 MHz, FreeRTOS multitasking).
  • Algoritmo baseado em máquina de estados finitos/priorização de eventos críticos.
• Módulo de Atuação Mecânica:
  • Motor DC 12V, Driver L298N (PWM/DIR), Relé 2 canais (acionamentos auxiliares), engrenagens redutoras.
• Interface Usuário e Indicadores:
  • Display OLED 0.96" I2C, LEDs RGB, buzzer.
• Conectividade:
  • Wi-Fi 802.11 b/g/n, Bluetooth 4.2 BLE, protocolo MQTT (ThingsBoard), dashboard web e notificações push.

Tecnologias críticas

• Protocolos sem fio: Wi-Fi e BLE para comunicação e configuração.
• Sistema operacional embarcado: FreeRTOS (gerenciamento de multitarefas/baixo consumo).
• Barramentos: I2C (sensores/display), OneWire (DS18B20).
• Técnicas de economia de energia: Deep Sleep reduzindo consumo de 240mA para 10µA entre leituras/ações.
• MQTT: Telemetria e comandos remotos.
• PWM: Controle preciso de motores.

3. Proposta de Reprodução com ESP32

Implementação Conceitual

A reprodução utiliza o ESP32-WROOM-32 como controlador principal, sensores BMP280, DS18B20, LDR, sensor de chuva e driver L298N, relé, display OLED. O software utiliza FreeRTOS com tarefas para leitura sensorial, controle de motores, conexão e interface MQTT, priorização de eventos críticos (chuva, vento, comandos manuais).

Diagrama Conceitual

┌─────────────────┐    I2C Bus    ┌─────────────┐
│   ESP32-WROOM   │◄─────────────►│   BMP280    │
│      -32        │               │(Pressão/Temp)│
│                 │               └─────────────┘
│  ┌───────────┐  │    OneWire    ┌─────────────┐
│  │  FreeRTOS │  │◄─────────────►│   DS18B20   │
│  │   Tasks   │  │               │(Temperatura)│
│  └───────────┘  │               └─────────────┘
│                 │    Analog     ┌─────────────┐
│   ┌─────────┐   │◄─────────────►│Sensor Chuva │
│   │  Wi-Fi  │   │               │   LM393     │
│   └─────────┘   │               └─────────────┘
│                 │    Analog     ┌─────────────┐
│                 │◄─────────────►│     LDR     │
└─────────┬───────┘               │(Luminosidade)│
		  │                       └─────────────┘
	  MQTT/ThingsBoard            ┌─────────────┐
		  │            PWM/DIR    │   L298N     │
		  └──────────────────────►│  Motor      │
								  │  Driver     │
								  └─────┬───────┘
										│
								 ┌─────────────┐
								 │  Motor DC   │
								 │  12V - Varal│
								 └─────────────┘

Especificação das Conexões

ESP32 WROOM-32 Pinout:
GPIO21 (SDA) ← BMP280, Display (I2C)
GPIO22 (SCL) ← BMP280, Display (I2C)
GPIO34 ← Sensor de Chuva (Analógico)
GPIO35 ← LDR (Analógico)
GPIO4  ← DS18B20 (OneWire)
GPIO18 → Motor PWM A (L298N)
GPIO19 → Motor PWM B (L298N)
GPIO5  → Motor DIR A (L298N)
GPIO17 → Motor DIR B (L298N)

Algoritmo de Controle (Machine State)

• IDLE: Monitoramento contínuo dos sensores.
• RETRACTING: Recolhe varal por detecção de chuva ou vento forte.
• EXTENDING: Estende varal com condições favoráveis.
• MANUAL: Controle remoto via dashboard.
• ERROR: Emite notificação/alerta e trava o sistema para diagnóstico.

Prioridade das Decisões:

1. Chuva detectada → Recolhimento imediato.
2. Pressão < 1010 hPa → Previsão de chuva.
3. LDR < 200 lux → Noite.
4. Temperatura < 15°C → Condições desfavoráveis.
5. Comando manual → Override automático.

Análise Técnica do Funcionamento

Módulos do Sistema

O varal retrátil automatizado é composto por módulos integrados que trabalham de forma coordenada:

Módulo de Sensoriamento Ambiental

• Sensor de Pressão e Temperatura BMP280 (I2C): Sensor digital que monitora pressão atmosférica (300-1100 hPa) e temperatura (-40°C a +85°C) via protocolo I2C. Permite detecção de mudanças climáticas por variações bruscas de pressão.
• Sensor de Chuva: Sensor analógico/digital para detecção de precipitação com threshold configurável, essencial para recolhimento automático do varal.
• Sensor Foto Resistor (LDR) - Analógico: Fotoresistor que varia resistência conforme luminosidade ambiente (1kΩ - 1MΩ). Permite automação baseada em ciclos dia/noite.
• Sensor de Temperatura Digital DS18B20: Sensor digital de temperatura de alta precisão (±0.5°C) com protocolo OneWire, ideal para medições ambientais externas.

Módulo de Controle e Processamento

• ESP32-WROOM-32: Microcontrolador dual-core (240MHz) com Wi-Fi integrado executando FreeRTOS para multitasking entre aquisição de dados, processamento de algoritmos de decisão e comunicação IoT.
• Algoritmo de Decisão: Implementa máquina de estados finitos com priorização de eventos críticos (chuva > vento forte > programação horária > luz solar).

Módulo de Atuação Mecânica

• Motor DC 12V: Acionamento bidirecional controlado pelo Driver para motores L298N para extensão/retração do varal com controle de velocidade por PWM.
• Relé de 2 Canais: Controle de dispositivos auxiliares como alimentação do motor e sistemas de segurança.
• Sistema de Transmissão: Engrenagem redutora para aumentar torque e precisão de posicionamento.

Conectividade e Interface

• Comunicação MQTT: Protocolo lightweight para envio de telemetria e recebimento de comandos via broker ThingsBoard.
• Dashboard Web: Interface responsiva para monitoramento em tempo real e controle manual remoto.
• Notificações Push: Alertas automáticos para eventos críticos como chuva detectada ou falhas de sistema.

Tecnologias Críticas

• FreeRTOS: Gerenciamento de tarefas concorrentes (sensor reading, MQTT communication, motor control) com prioridades definidas.
• Protocolo I2C: Barramento serial para comunicação eficiente com múltiplos sensores usando apenas 2 fios (SDA/SCL).
• PWM (Pulse Width Modulation): Controle preciso de velocidade do motor DC através de modulação da largura de pulso.
• Deep Sleep Mode: Redução de consumo energético de 240mA para 10µA durante períodos de inatividade.

Interface com o Usuário

Display Local

O sistema possui um display OLED 0.96" monocromático com as seguintes características:

• Tipo: OLED com pixels auto-iluminados
• Tamanho: 0.96 polegadas
• Resolução: 128 × 64 pixels
• Interface: I2C (SDA/SCL)

Indicadores e Controles

Além do display, o sistema também possui LEDs RGB para indicação de status, que oferecem feedback visual imediato sobre o estado operacional. São utilizadas as seguintes cores:

• Verde – varal estendido, condições favoráveis
• Vermelho – varal retraído, chuva detectada
• Azul – modo manual ativo
• Amarelo – conectando Wi-Fi/MQTT

O sistema também inclui buzzer ativo para alertas sonoros de mudanças climáticas importantes.

Fontes: ESP32 GPIO Guide

Fontes:

• SSD1306 OLED Display Datasheet

Unidades de Entrada/Saída (I/O)

GPIO (General Purpose Input/Output): O ESP32 disponibiliza 34 pinos GPIO configuráveis, utilizados no projeto para:

• Leitura analógica do LDR (ADC1)
• Comunicação I2C com BMP280 e OLED (SDA/SCL)
• Controle PWM do motor via L298N
• Leitura digital do sensor de chuva e reed switches
• Controle de LEDs RGB e buzzer

Limitações e Desafios de Implementação

Limitações Técnicas

• Precisão dos sensores: Sensores de baixo custo podem apresentar imprecisão, especialmente em ambientes expostos.
• Alimentação energética: Dependência da rede elétrica sem fonte de backup limita confiabilidade.
• Ação restrita a sensores locais: Não usa dados climáticos externos (exemplo: APIs meteorológicas), podendo agir tardiamente em eventos de chuva intensa.
• Motor/Mecânica: Motores DC de baixo custo podem desgastar em ambientes úmidos.

Desafios de Implementação

• Impermeabilização e proteção dos sensores/atuadores em ambiente externo.
• Integração confiável dos sensores e de todas as rotinas do FreeRTOS com prioridade realista para eventos críticos.
• Sincronização entre comandos manuais e operação automática para evitar conflitos.
• Configuração/manutenção: Garantir facilidade de instalação para o usuário final.

Soluções Propostas

• Utilizar métodos de calibração periódica dos sensores.
• Projetar caixas estanques para eletrônica e motor.
• Implementar watchdog para reinício em caso de falha.
• Documentação clara e aplicações exemplo para facilitar instalação e uso.
• Fonte ou bateria auxiliar para garantir operação em caso de queda de energia.

4. Pesquisa Bibliográfica e Tecnológica (Resumos dos Artigos)

Tópico: Tecnologias de Sistemas Embarcados

1. IoT-Based Smart Home Automation Systems
   O artigo apresenta uma análise abrangente de sistemas de automação residencial por IoT, evidenciando o impacto que microcontroladores como o ESP32 têm na eficiência energética, conectividade e redução no uso de secadoras ao priorizar secagem natural automatizada. Valida também o uso de sensores ambientais combinados e integração com plataformas modernas.
   Aplicação: demonstra a viabilidade e ganhos de sistemas como o varal retrátil automatizado.

2. Weather-Based Automatic Drying Systems
   Este estudo revisa algoritmos de decisão climática (fuzzy, árvores de decisão) e compara sensores simples a estações meteorológicas, mostrando precisão suficiente para automação doméstica com componentes de baixo custo.
   Aplicação: fundamenta as escolhas do projeto no controle climático automático do varal.

3. Automação Residencial com ESP32: Controle pela Web
   O artigo mostra implementação prática de controle residencial via ESP32, usando sensores ambientais e interface web local, descrevendo ligação de relés, sensores e o uso de HTML embarcado.
   Aplicação: oferece referência direta para a arquitetura web/dashboard e conexões físicas propostas.

4. Varal Inteligente – Um Tipo de Sistema de Automação Residencial
   Apresenta protótipo de varal automatizado com Arduino, mostrando que automação residencial facilita tarefas diárias e pode ser viável tecnicamente e financeiramente para uso comum.
   Aplicação: referencia a transposição da ideia para ecossistemas ESP32, reforçando conceitos educacionais, automação de rotina e replicabilidade.

Tópico: Aplicações de Produto

1. Energy Efficiency in Smart Residential Buildings
   Demonstra redução de até 60% no uso de secadora, economia financeira e sustentabilidade ambiental ao se empregar automação em varais, quantificando benefícios reais em larga escala.
   Aplicação: reforça impacto social e ambiental dos sistemas automatizados.

2. Automatic Home Systems for Elderly and Disabled Care
   Analisa como automação de tarefas rotineiras torna idosos/PCDs mais independentes e seguros. Aprovação alta entre esse público valida o enfoque social do projeto.
   Aplicação: destaca benefícios específicos a públicos com mobilidade reduzida.

3. IoT no Monitoramento Ambiental: Proteção Inteligente do Meio Ambiente
   Aborda sensores IoT em monitoramento ambiental, incluindo poluentes em tempo real, dashboards responsivos e aplicações domésticas semelhantes ao varal automatizado.
   Aplicação: indica potencial para futuras aplicações ambientais colaborativas.

4. Casa Inteligente - Varal Inteligente: Material Educacional
   Material didático validando a abordagem do varal como ferramenta para ensino prático de automação, programação e IoT para ensino fundamental.
   Aplicação: mostra uso do protótipo para formação de base tecnológica em escolas.

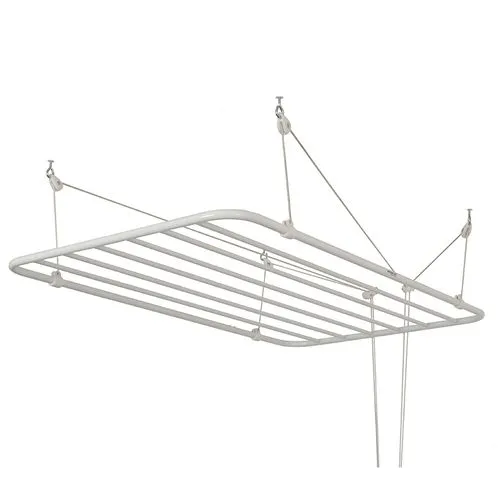

5. Comparativo com Produtos Similares

6. Referências

ESP32 Technical Reference Manual. Espressif Systems. Disponível em: https://www.espressif.com/sites/default/files/documentation/esp32_technical_reference_manual_en.pdf.

ThingsBoard Community Edition Documentation. Disponível em: https://thingsboard.io/docs/.

BMP280 Digital Pressure Sensor Datasheet. Bosch Sensortec. Disponível em: https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp280/.

DS18B20 Programmable Resolution 1-Wire Digital Thermometer. Maxim Integrated. Disponível em: https://datasheets.maximintegrated.com/en/ds/DS18B20.pdf.

FreeRTOS Real Time Operating System. Disponível em: https://www.freertos.org/.

IEEE Access. IoT-Based Smart Home Automation Systems. Disponível em: https://ieeexplore.ieee.org/document/8768884.

Journal of Ambient Intelligence and Humanized Computing. Weather-Based Automatic Drying Systems. Disponível em: https://link.springer.com/article/10.1007/s12652-020-02315-6.

Computer Networks. MQTT Protocol Performance in IoT Applications. Disponível em: https://www.sciencedirect.com/science/article/pii/S1389128618310806.

OLIVEIRA, Kleygston Torres de; RODRIGUES, Jhones da Rocha; LOUREIRO, Wendel Solano; DIAS, Márcio José; CARNEIRO, Marcidis Humberto. Varal Inteligente – Um Tipo de Sistema de Automação Residencial. RevistaES, v. 1, n. 75, 2023. Disponível em: https://zenodo.org/records/8365023.

Energy and Buildings. Energy Efficiency in Smart Residential Buildings. Disponível em: https://www.sciencedirect.com/science/article/pii/S0378778819315779.

Assistive Technology. Automatic Home Systems for Elderly Care. Disponível em: https://www.tandfonline.com/doi/full/10.1080/10400435.2020.1813053.

Environmental Monitoring and Assessment. IoT Sensors for Environmental Monitoring. Disponível em: https://www.mdpi.com/2071-1050/12/9/3684.

ESCOLA DIGITAL PARANÁ. Casa Inteligente - Varal Inteligente: Material Educacional. Versão Prévia. Curitiba: Secretaria da Educação e do Esporte do Paraná, out. 2025. Disponível em: https://aluno.escoladigital.pr.gov.br/sites/alunos/arquivos_restritos/files/documento/2025-10/aula21_casa_inteligente_varal_inteligente_ef2_m4_versao_previa.pdf.
