Interruptor Inteligente Kasa KS220M

Trabalho 2 — Fundamentos de Sistemas Embarcados — 2025/2
Universidade de Brasília — FCTE

Identificação do Grupo

Introdução

1. Descrição do Produto Selecionado

O produto estudado é o Kasa KS220M, um interruptor inteligente residencial fabricado pela TP-Link, cujo objetivo é substituir o interruptor tradicional de parede e adicionar funcionalidades de automação doméstica. Trata-se de um equipamento voltado ao gerenciamento inteligente da iluminação, capaz de acionar, desligar ou ajustar a intensidade das lâmpadas automaticamente, conforme as condições do ambiente e as preferências do usuário.

Diferentemente de lâmpadas inteligentes, o KS220M atua diretamente sobre lâmpadas comuns compatíveis com dimerização (como modelos incandescentes, halógenos e LEDs dimerizáveis) sem exigir qualquer tipo de lâmpada “smart”. Ele substitui o interruptor convencional da instalação elétrica e controla o fluxo de energia para a carga, permitindo ajustar o brilho e ligar ou desligar a iluminação com base em sensores e lógica embarcada. Essa característica torna o dispositivo uma solução de modernização simples, integrando funções inteligentes a uma infraestrutura elétrica já existente, sem a necessidade de substituir o sistema de iluminação.

1.1 Funções Principais, Público-alvo e Contexto de Uso

O funcionamento do KS220M baseia-se na integração entre sensores embarcados e um sistema de controle eletrônico que permite automatizar a iluminação conforme as condições do ambiente. Suas principais funcionalidades estão descritas a seguir:

Principais funcionalidades:

• Detecção de movimento por meio de um sensor PIR (Passive Infrared Sensor), responsável por identificar a presença de pessoas e acionar automaticamente a iluminação.
• Medição da luminosidade ambiente por um sensor de luz integrado, que evita o acionamento da luz em locais já iluminados, contribuindo para a economia de energia.
• Controle de intensidade luminosa entre 1 % e 100 %, permitindo adequar a iluminação ao conforto visual.
• Agendamento e criação de cenas personalizadas pelo aplicativo Kasa Smart.
• Integração com assistentes de voz, como Amazon Alexa e Google Assistant.
• Conectividade Wi-Fi 2,4 GHz.

Essas funcionalidades são apresentadas na documentação oficial da TP-Link, que descreve o dispositivo como um interruptor inteligente "com sensores de movimento e luz ambiente embutidos que trabalham em conjunto para oferecer controle totalmente mãos-livres". Segundo a empresa, o modelo é indicado para corredores, escadas e quartos, locais em que o acionamento automático proporciona conforto, segurança e eficiência energética (TP-Link, 2024).

A integração via aplicativo Kasa permite ajustar a sensibilidade do sensor de movimento, o tempo de desligamento automático (timeout), o nível de brilho e as regras de combinação entre presença e luminosidade. Isso torna o KS220M uma solução adequada a projetos de automação residencial que buscam praticidade e instalação simples. O público-alvo do produto é o usuário doméstico que deseja modernizar sua residência sem alterar a fiação existente, permitindo uma solução acessível e compatível com o ecossistema de uma casa inteligente.

1.2 Componentes e Sensores Utilizados

O Kasa KS220M combina diferentes elementos eletrônicos que possibilitam seu funcionamento autônomo e inteligente. Entre esses componentes, destacam-se os sensores integrados, os circuitos de controle e a etapa de potência responsável pela dimerização da carga.

O primeiro sensor é o PIR (Passive Infrared Sensor), responsável por detectar movimento humano a partir das variações de radiação infravermelha emitidas pelos corpos. Diferentemente de sensores ativos, o PIR não emite sinais, ele apenas "enxerga" as mudanças de calor no ambiente. Quando uma pessoa entra no campo de visão, o sensor percebe a mudança de temperatura e aciona o sistema de iluminação. Essa tecnologia é largamente utilizada em sistemas de alarme e iluminação automática por ser de baixo custo e baixo consumo de energia (Wikipedia, 2024).

O segundo elemento central é o sensor de luz ambiente, que cumpre função equivalente à de um LDR (Light-Dependent Resistor) (Ultra Librarian, 2022), componente cuja resistência elétrica diminui à medida que a intensidade da luz aumenta. Assim, o sistema é capaz de determinar se o ambiente está claro ou escuro e decidir se a lâmpada deve ser acionada. De acordo com a TP-Link (TP-Link, 2024), o KS220M usa esse sensor para "evitar que as luzes se acendam automaticamente durante o dia", restringindo o acionamento a condições de baixa luminosidade.

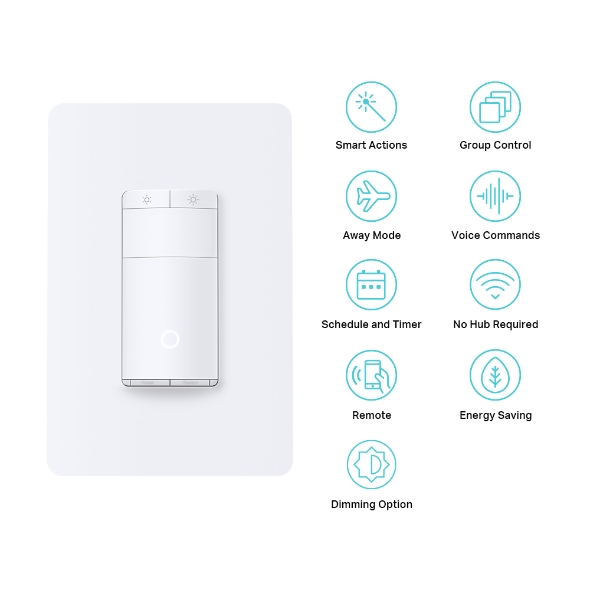

Figura 1 – Interruptor inteligente Kasa KS220M (TP-Link, 2024).

Além dos sensores, o KS220M possui um microcontrolador embarcado, que interpreta os sinais dos sensores e executa a lógica de decisão, e uma etapa de potência baseada em corte de fase (TP-Link, 2024), permitindo ajustar a intensidade lumínica entre 1 % e 100 %. O modelo também apresenta botões físicos (frontais de liga/desliga e ajuste de brilho) e um indicador LED de status, que comunica o estado de operação. A faixa de detecção de movimento, segundo o datasheet da TP-Link (TP-Link Datasheet, 2024), alcança aproximadamente 8 metros, suficiente para a maioria dos ambientes residenciais.

Resumo dos principais módulos internos:

1. Sensores: PIR integrado + sensor de luz ambiente.
2. Controle: microcontrolador interno que analisa os sinais dos sensores e aplica as configurações do usuário (sensibilidade, tempo de apagamento, nível de brilho).
3. Potência / Atuação: circuito dimmer de parede (1–100 %) para acionar a carga de iluminação.
4. Interface local: botões de comando e LED indicador.
5. Conectividade: módulo Wi-Fi 2,4 GHz para controle via aplicativo e integração com assistentes de voz.

1.3 Tecnologias de Comunicação e Controle Embarcadas

O Kasa KS220M utiliza comunicação sem fio Wi-Fi 2,4 GHz (padrão IEEE 802.11 b/g/n), o que dispensa o uso de hub ou controlador central. Essa característica simplifica a instalação doméstica, pois o dispositivo se conecta diretamente à rede residencial e pode ser configurado pelo aplicativo Kasa Smart. Segundo a documentação da TP-Link (TP-Link User Guide, 2024), todas as funções de configuração, agendamento, atualização de firmware e monitoramento ocorrem via rede Wi-Fi com autenticação segura (WPA/WPA2).

O controle interno é realizado por um microcontrolador embarcado, que executa a lógica de decisão do sistema: a fusão das leituras de presença e luminosidade, a dimerização da carga e a temporização para desligamento automático. Essa lógica garante que a luz se acenda apenas quando há pessoa no ambiente e a luminosidade está abaixo do limiar definido. Além disso, a interface de usuário inclui botões físicos e controle por voz via Alexa ou Google Assistant, proporcionando acesso tanto local quanto remoto ao sistema.

Embora o fabricante não divulgue o modelo exato do microcontrolador nem o módulo Wi-Fi empregados no KS220M, alguns produtos semelhantes podem nos dizer algo. Por exemplo, no ELEGRP Smart Dimmer DPR10 foi identificado em teardown o módulo Tuya CB2S, que integra o Beken BK7231N (Wi-Fi 2,4 GHz e Bluetooth LE em um único chip), solução documentada nos materiais técnicos da própria Tuya; em outro caso, desmontagens de módulos de interruptor Wi-Fi genéricos mostram uso de ESP8266 (Digi-Key Maker.io, 2023) como microcontrolador principal. Com base nessa pesquisa, é razoável inferir o KS220M como um sistema com SoC Wi-Fi e lógica de controle embarcada, arquiteturalmente análogo à ESP32 (Elektroda, 2024).

2. Análise Técnica do Funcionamento

2.1 Principais Módulos do Sistema

A operação do Kasa KS220M pode ser compreendida a partir de cinco blocos principais: sensores, atuadores, controle, interface e conectividade. Apesar de que o fabricante não divulgue detalhes completos do circuito interno, é possível inferir sua arquitetura a partir de análises de produtos equivalentes e padrões de arquiteutra em dispositivos de automação residencial semelhantes.

2.1.1 Sensores

O KS220M utiliza dois sensores embarcados que atuam em conjunto para determinar quando acionar a iluminação:

• Um sensor PIR (Passive Infrared Sensor), responsável por detectar presença humana por variação de radiação infravermelha.
• Um sensor de luz ambiente (fotoresistor ou fotodiodo), que mede a intensidade luminosa e impede o acionamento quando o ambiente já está claro.

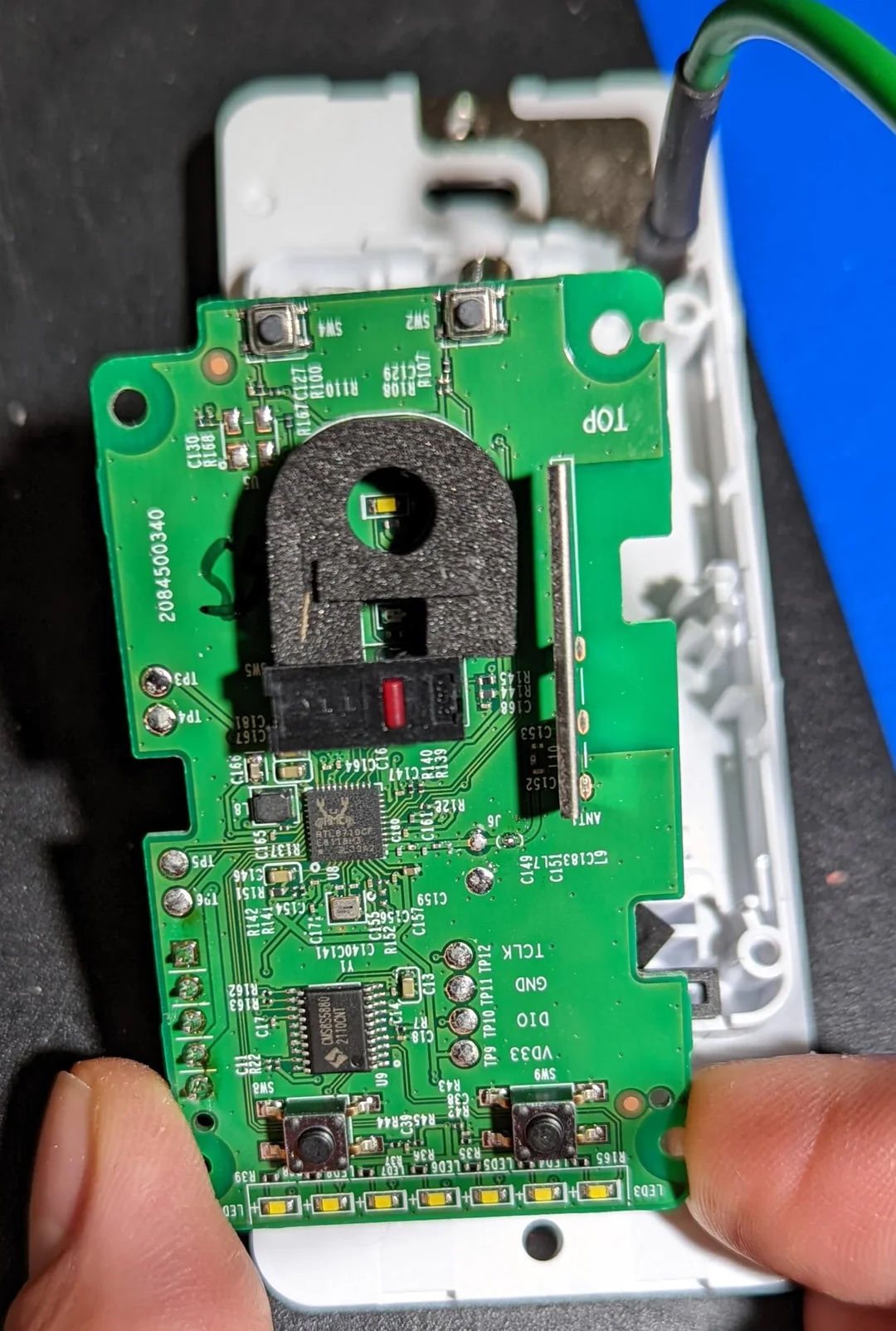

Figura 2 – Placa principal do Kasa HS220, destacando o sensor PIR no centro (com carcaça preta) e o módulo de controle e Wi-Fi Realtek logo abaixo, responsável por interpretar os sinais dos sensores e acionar o circuito de potência.

Na imagem acima, o sensor PIR está localizado na região central, protegido por uma cobertura plástica preta que limita o campo de visão. O sensor de luz ambiente encontra-se próximo a essa área (abaixo da lente), exposto para captar a luminosidade do ambiente.

Esses sensores alimentam o módulo de controle com sinais digitais ou analógicos que representam os estados de "presença" e "luminosidade". A lógica embarcada combina ambos para realizar o acionamento condicional, ou seja, a iluminação é acionada apenas quando há presença detectada e a luminosidade ambiente está abaixo do limite configurado pelo usuário. O mesmo princípio é adotado em sistemas de automação doméstica, como no ELEGRP Smart Dimmer DPR10, que também emprega sensores PIR e LDR integrados (Elektroda, 2024).

2.1.2 Atuadores

O atuador principal do KS220M é o módulo de potência do tipo dimmer, responsável por regular a energia elétrica enviada à lâmpada.
Segundo o datasheet, o produto utiliza dimerização por corte de fase baseada em TRIAC. Nessa técnica, o circuito “recorta” parte do ciclo de corrente alternada, reduzindo a potência média entregue à carga, no caso, à lâmpada, o que permite controlar a intensidade luminosa percebida sem alterar a tensão da rede.

Funcionamento do módulo de dimerização

A rede elétrica doméstica alterna sua polaridade 60 vezes por segundo (60 Hz), o que corresponde a 120 semiciclos de corrente por segundo. O TRIAC, um semicondutor bidirecional, atua como uma chave eletrônica que liga e desliga rapidamente dentro de cada semiciclo, comandado pelo microcontrolador embarcado.

O processo ocorre da seguinte forma:

1. O circuito detecta o ponto de cruzamento por zero da senóide.
2. O microcontrolador aguarda um pequeno atraso (em milissegundos) proporcional ao nível de brilho configurado.
3. Após esse tempo, ele dispara o gate do TRIAC, permitindo a passagem da corrente apenas no restante do semiciclo.
4. Quanto maior o atraso, menor a parte da onda que passa e, portanto, menor o brilho.

Esse controle acontece dezenas de vezes por segundo, de forma tão rápida que o olho humano não percebe as interrupções individuais, enxergando apenas uma variação contínua de luminosidade. A Figura 3 ilustra o princípio do corte de fase: à esquerda, a onda senoidal completa (brilho máximo); à direita, a mesma onda “recortada” em 50 % pelo módulo de dimerização, resultando em intensidade reduzida.

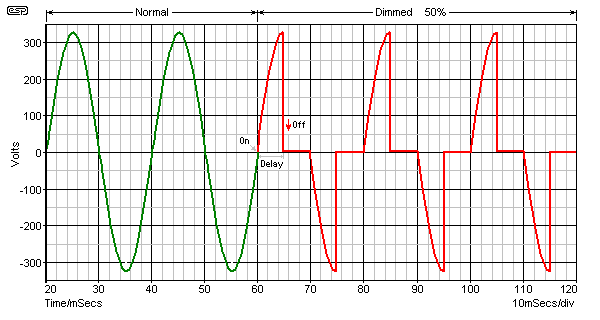

Figura 3 – Comparativo entre sinal senoidal completo e sinal dimerizado por corte de fase.

Esse módulo é controlado eletronicamente pelo microcontrolador, que ajusta o tempo de disparo do TRIAC conforme o nível de brilho configurado, determinando a quantidade de energia entregue à lâmpada e, portanto, o nível de brilho percebido. Essa abordagem é conhecida como leading-edge phase-cut e é comum em dimmers baseados em TRIAC (TP-Link, 2024).

2.1.3 Controle

O módulo de controle do KS220M concentra as funções de processamento, decisão e comunicação do sistema. Embora o fabricante TP-Link não divulgue o microcontrolador utilizado, análises de produtos semelhantes da linha, como o Kasa HS220 (ver Figura 2), cujo hardware é praticamente idêntico, revelam o uso do chip Realtek RTL8710AF, um SoC Wi-Fi com núcleo ARM Cortex-M4, rádio de 2,4 GHz e suporte à pilha TCP/IP integrada (FCC ID TE7HS200V3, 2017).

O microcontrolador embarcado no KS220M é responsável por:

• Ler os sensores (PIR e luz ambiente);
• Aplicar a lógica de decisão (condições de presença e luminosidade);
• Controlar o módulo de potência (TRIAC) para acionar ou dimerizar a luz;
• Gerenciar comunicação via Wi-Fi com o aplicativo Kasa e assistentes de voz;
• Executar rotinas de temporização (timeout, agendamento, cenários).

Arquiteturalmente, esse arranjo é equivalente ao que seria obtido com uma ESP32. Assim, o KS220M pode ser entendido como um sistema embarcado baseado em SoC Wi-Fi de uso geral.

2.1.4 Interface

A interface do usuário do KS220M é composta por elementos físicos e visuais:

• Botões de controle táteis para ligar/desligar a iluminação e ajustar a intensidade.
• Indicador LED de status, que sinaliza o estado operacional (conectividade, movimento detectado ou nível de brilho).
• App móvel Kasa Smart, que fornece interface remota para configuração de parâmetros, monitoramento em tempo real e integração com assistentes de voz.

A interação é, portanto, híbrida, senod local (botões físicos) e remota (via Wi-Fi e aplicativo), permitindo tanto operação manual quanto automática.

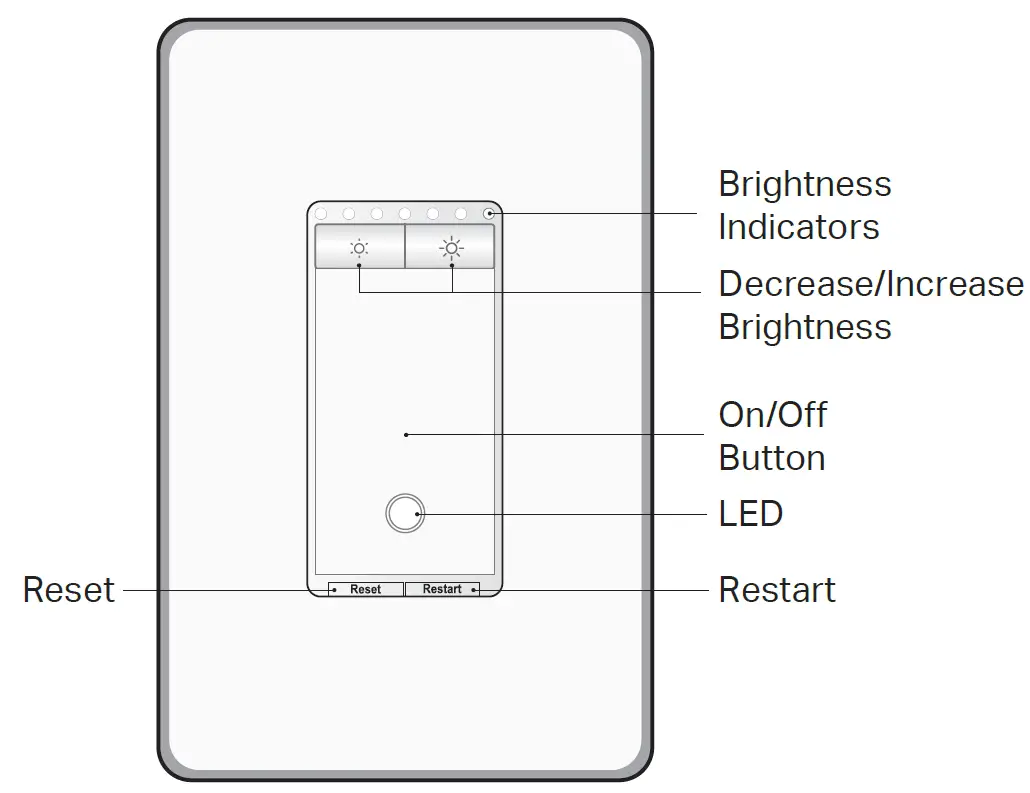

Figura 4 – Painel frontal do interruptor inteligente KS220M (TP-Link, 2024).

2.1.5 Conectividade

O Kasa KS220M é instalado diretamente na fiação elétrica, substituindo o interruptor de parede tradicional. Dessa forma, ele atua fisicamente sobre o circuito de iluminação, controlando a passagem de corrente entre a fase e o retorno da lâmpada. A conectividade Wi-Fi 2,4 GHz (padrão IEEE 802.11 b/g/n) é utilizada exclusivamente para comunicação com o aplicativo Kasa Smart, permitindo configuração, controle remoto e integração com assistentes de voz, mas não participa do controle da energia.

Essa arquitetura híbrida é comum em sistemas de automação residencial smart home. O Wi-Fi é responsável por transmitir comandos, parâmetros e atualizações de firmware, enquanto o microcontrolador interno gerencia o ligar e desligar e o dimerizador em tempo real, independentemente da conectividade.

Essa conectividade permite:

• Controle remoto via aplicativo Kasa;
• Integração com serviços em nuvem (Alexa, Google Home);
• Atualização de firmware OTA (Over-The-Air);
• Sincronização de horários e cenários automáticos.

O módulo Wi-Fi, apesar de não identificado, segue o padrão de integração comum em dispositivos IoT residenciais e nos produtos da TP-Link, combinando rádio 2,4 GHz, pilha TCP/IP embutida e interface UART/SPI para comunicação com o microcontrolador principal.

2.2 Identificação de Tecnologias Críticas

O funcionamento do Kasa KS220M depende de um conjunto de tecnologias que permitem integrar seus sensores físicos, controle eletrônico e conectividade sem fio de forma segura. A seguir, são apresentadas as principais tecnologias que viabilizam esse produto.

a) Comunicação Sem Fio

O dispositivo utiliza Wi-Fi 2,4 GHz (padrão IEEE 802.11 b/g/n) como meio de comunicação principal, dispensando o uso de hubs intermediários. Esse protocolo permite a integração direta com a rede doméstica e garante controle remoto via aplicativo Kasa Smart, além de sincronização com assistentes de voz como Alexa e Google Assistant.

O uso do Wi-Fi no lugar de protocolos de baixa potência como Zigbee ou Z-Wave favorece a facilidade de instalação e compatibilidade universal, embora imponha maior consumo energético, o que consegue ser mitigado pelo modo de economia no firmware (TP-Link, 2024).

b) Sistema Operacional Embarcado

O microcontrolador Realtek RTL8710AF, identificado em produtos da mesma linha (HS200/HS220), executa o Ameba SDK, um sistema operacional embarcado leve baseado em FreeRTOS, projetado para aplicações IoT. Esse ambiente fornece gerenciamento de tarefas, temporização, pilha de rede TCP/IP e suporte nativo a atualização de firmware OTA (Over-The-Air), diminuindo o esforço de integração (Realtek Ameba SDK Docs, 2023).

c) Técnica de Controle de Potência

O KS220M emprega o método de dimerização por corte de fase.
Essa técnica consiste em acionar o TRIAC apenas em uma fração do ciclo da corrente alternada, ajustando o ponto de disparo conforme o brilho desejado.

Como a rede elétrica opera a 60 Hz, o TRIAC é ativado e desativado 120 vezes por segundo, duas metades por ciclo. Ao retardar o disparo em cada semiciclo, o sistema reduz o tempo em que a lâmpada recebe energia , resultando na mudança da luminosidade percebida.

d) Técnicas de Economia de Energia

Apesar de estar ligado permanentemente à rede elétrica, o KS220M utiliza estratégias de baixo consumo em seus módulos eletrônicos. O SoC Realtek, empregado nos modelos HS200/HS220 possui modos sleep automáticos para o rádio Wi-Fi e o processador ARM, desativando partes do circuito quando o dispositivo está ocioso. Além disso, os sensores PIR e de luz possuem consumo mínimo (na ordem de microampères), permitindo operação contínua sem impacto relevante no consumo total.

e) Segurança e Atualização Remota

A comunicação entre o aplicativo e o dispositivo ocorre via criptografia WPA2 no nível da rede e por túneis HTTPS/TLS nos serviços de nuvem da TP-Link. O firmware pode ser atualizado de forma remota por meio de OTA (Over-The-Air), garantindo correções de segurança e compatibilidade contínua sem intervenção física.

3. Proposta de Reprodução com ESP32

3.1 Descrição Conceitual da Implementação

A proposta consiste em reproduzir o funcionamento básico do Kasa KS220M utilizando apenas baixa tensão, sensores disponíveis no laboratório e uma ESP32.
O objetivo não é trabalhar com alta tensão (127/220 V), mas sim demonstrar os princípios de:

• Detecção de movimento (PIR);
• Medição de luminosidade (LDR);
• Acionamento automático da luz quando há presença e o ambiente está escuro;
• Dimerização simulada usando LED em baixa tensão via PWM;
• Modo manual com botão;
• (Opcional) configuração via Wi-Fi em página local.

Essa reprodução permite entender como o KS220M toma decisões e como seus sensores trabalham juntos para controlar a iluminação.

Componentes usados na reprodução:

• ESP32 DevKit;
• Sensor PIR (movimento);
• LDR (sensor de luz) + resistor (divisor);
• LED de alta potência ou fita LED 5–12 V;
• Driver MOSFET ou módulo para controle por PWM;
• Relé (para demonstração simples de ligar/desligar);
• Botão e/ou potenciômetro/encoder;

Lógica de funcionamento:

Modo Automático

• Se o PIR detectar movimento e a leitura da LDR indicar baixa luz, a saída é ligada.
• Quando o movimento some, inicia-se um timer; se ele expirar, a luz desliga.

Modo Manual

• Um botão liga/desliga independente do sensor.
• O brilho é ajustado pelo potenciômetro (PWM no LED).

3.3 Limitações e Desafios Esperados

• Não podemos dimerizar lâmpadas de 127/220 V, então usaremos simulação em baixa tensão.
• O comportamento do TRIAC do aparelho real será apenas explicado conceitualmente.
• O PIR e o LDR podem precisar de filtros para evitar falsos disparos.
• A ESP32 deve gerenciar sensores e PWM ao mesmo tempo — nada complexo, mas exige cuidado.
• O sistema real possui certificação elétrica, isolamento e proteção que não serão reproduzidos.

4. Pesquisa Bibliográfica e Tecnológica

4.1 Tecnologias que viabilizam o produto

1) Dimming-Feedback Control Method for TRIAC Dimmable LED Drivers

Autores: Sang-Cheol Moon; Gwan-Bon Koo; Gun-Woo Moon

Link: https://doi.org/10.1109/TIE.2014.2349871

Resumo: Este artigo explora um método de controle por realimentação para drivers de LED compatíveis com dimmers TRIAC (corte de fase), visando dimerização estável e baixa cintilação. Os autores modelam um flyback em pequenas-sinais e propõem manter o ganho de malha em CC sem precisar detectar explicitamente o ângulo de fase. Em protótipos, a abordagem melhora a compatibilidade com TRIAC, reduz flicker e estabiliza o fluxo luminoso em toda a faixa (1–100%), oferecendo diretrizes práticas para a etapa de potência de dimmers de parede.

2) A Low Flicker TRIAC Dimmable Direct AC LED Driver for Always-on LED Arrays

Autores: Seong Jin Yun; Yong Ki Yun; Yong Sin Kim

Link: https://doi.org/10.1109/ACCESS.2020.3034334

Resumo: Nesta pesquisa, os autores desenvolvem um driver AC-direto para LEDs que mantém compatibilidade com TRIAC e baixíssimo flicker. O método correlaciona índice de corte de fase e luminância, usando múltiplas matrizes de LED sempre ativas para suavizar a emissão. Os resultados experimentais (≈15 W/120 V) mostram percent flicker ≈18,6% @120 Hz, PF ≈0,97 e eficiência ≈84,7%, indicando dimerização de qualidade em níveis profundos — diretamente aplicável ao módulo de potência de smart dimmers.

3) Occupancy Detection and Localization by Monitoring Nonlinear Energy Flow of a Shuttered Passive Infrared Sensor

Autores: Libo Wu; Ya Wang; Haili Liu

Link: https://doi.org/10.1109/JSEN.2018.2869555

Resumo: Este estudo investiga como um PIR com obturador (shuttered PIR), combinado com análise do fluxo de energia não linear do sinal, pode melhorar a detecção de presença e até permitir localização/direção. A proposta explora padrões temporais/espaciais mais ricos que o binário “detectou/não detectou”. As conclusões mostram maior sensibilidade e robustez, oferecendo parâmetros úteis (campo de visão, sensibilidade, tempos) para sistemas que combinam PIR + fotossensor em automação de iluminação.

4) Secure Firmware Updates for Constrained IoT Devices Using Open Standards: A Reality Check

Autores: Koen Zandberg; Kaspar Schleiser; Francisco Acosta Padilla; Hannes Tschofenig; Emmanuel Baccelli

Link: https://doi.org/10.1109/ACCESS.2019.2919760

Resumo: Este artigo explora atualizações seguras de firmware (OTA/FOTA) em dispositivos IoT restritos, avaliando padrões abertos como o IETF SUIT. Os autores mapeiam ameaças (imagem falsa, rollback, repetição) e testam implementações em cenários reais. Concluem que assinatura/autenticação, verificação de integridade e uma cadeia de confiança bem definida são essenciais, apontando trade-offs de desempenho/armazenamento típicos de MCUs pequenos — pontos críticos para dimmers Wi-Fi comerciais.

4.2 Aplicação/uso do produto (presença, luz ambiente e economia de energia)

5) The Energy Saving Potential of Occupancy-Based Lighting Control Strategies in Open-Plan Offices: The Influence of Occupancy Patterns

Autores: Christel De Bakker; Tom Van de Voort; Alexander Rosemann

Link: https://www.mdpi.com/1996-1073/11/1/2

Resumo: Este artigo investiga o potencial de economia de energia de estratégias de iluminação baseadas em ocupação em escritórios de planta aberta, variando a granularidade de controle (sala, zonas, mesa). Usando modelagem estocástica, os autores mostram que zonas menores + dimerização tendem a aumentar a economia, mas exigem calibração e custo proporcionais. Conclusão: combinar PIR e controle de brilho é eficaz, desde que ajustado ao padrão real de uso do ambiente.

6) Testing the Use of Daylight-Linked Control Systems to Address Integrative Lighting and Energy Savings in Office Buildings

Autores: Laura Bellia; Francesca Diglio; Francesca Fragliasso

Link: https://doi.org/10.1016/j.enbuild.2024.114880

Resumo: Este estudo busca avaliar sistemas vinculados à luz natural (daylight-linked) para manter iluminância alvo e reduzir consumo em edifícios. Com medições/simulações controladas, investiga calibração do sensor, curvas de dimerização e resposta dinâmica. As conclusões indicam que uma calibração correta preserva conforto visual e rende economias significativas; posicionamento do sensor e limiares são decisivos para desempenho consistente.

7) Energy Saving Generated Through Automatic Lighting Control Systems According to the Estimation Method of the Standard EN 15193-1

Autores: Valerio R. M. Lo Verso; Anna Pellegrino; e colab.

Link: https://solarlits.com/jd/6-131

Resumo: Nesta pesquisa, os autores aplicam o método da EN 15193-1:2017 para estimar economias de energia de quatro tipologias de controle por luz natural, combinadas ou não com auto-off por ocupação, contra o controle manual. Os resultados mostram quando metas de 20–30% são atingíveis, destacando o papel de fotodimerização e ocupação. Conclusão: o uso conjunto de sensor de luz e PIR tende a oferecer ganhos consistentes quando parâmetros e posicionamento são bem definidos.

8) Study on Lighting Energy Savings by Applying a Daylight-Linked Dimming Control System

Autores: J.-H. Lee; S.-J. Park; H.-S. Hwang; e colab.

Link: https://www.mdpi.com/1996-1073/17/14/3425

Resumo: Este artigo avalia, por monitoramento comparativo, as economias de energia ao aplicar dimerização vinculada à luz do dia em luminárias LED. Considerando sazonalidade, os autores observam economias muito altas em períodos com mais luz natural (ex.: ~85,7% em estação de transição), e menores no inverno. A conclusão reforça que fotossensoriamento + dimerização podem reduzir significativamente o consumo quando os limiares e a resposta do sistema são bem ajustados ao ambiente.

5. Comparativo com Produtos Similares

5.1 Lista de Produtos Relacionados

Os dispositivos abaixo pertencem à mesma categoria funcional do Kasa KS220M, ou seja, interruptores inteligentes com conectividade Wi-Fi e controle automatizado de iluminação. A seleção inclui produtos de diferentes fabricantes e gerações, permitindo observar a evolução das tecnologias.

1. Kasa Smart HS200 – TP-Link (2018)
2. ELEGRP Smart Dimmer DPR10 – ELEGRP (2023)
3. Leviton Decora Smart Wi-Fi Dimmer D26HD – Leviton (2022)
4. Lutron Caséta Smart Dimmer PD-6WCL – Lutron Electronics (2020)
5. Treatlife Smart Dimmer DS03 – Treatlife (2022)
6. TP-Link Kasa KS220M – TP-Link (2024) (Produto em estudo)

5.2 Tabela Comparativa

5.3 Discussão Comparativa

Os dados acima mostram que o TP-Link Kasa KS220M ocupa uma posição intermediária entre as soluções simples, como o HS200, e os modelos mais caros, como o Leviton e o Lutron. Diferencia-se principalmente por integrar dois sensores (PIR e luz ambiente) que permitem acionamento automático e contextual, característica pouco comum entre interruptores Wi-Fi. Além disso, o KS220M mantém a vantagem da conectividade direta por Wi-Fi, eliminando a necessidade de hubs e reduzindo a complexidade de instalação.

O ELEGRP DPR10, apesar de ser um produto de custo semelhante, utiliza módulo Beken BK7231N (Wi-Fi + MCU) e adota lógica funcional quase idêntica.
Já o Lutron Caséta PD-6WCL usa protocolo proprietário focado na robustez em ambientes com grande interferência, mas requer hub dedicado.

Referências Bibliográficas

TP-Link. (2024). Kasa Smart Wi-Fi Dimmer Switch – Motion and Ambient Light Sensor (KS220M).
Disponível em: https://www.tp-link.com/us/home-networking/smart-switch/ks220m/.

TP-Link Datasheet. (2024). Built-in motion and ambient light sensors work together for true hands-free control.
Disponível em: https://static.tp-link.com/upload/product-overview/2021/202108/20210806/KS220M(US)1.0 %26 1.8_Datasheet.pdf.

TP-Link User Guide. (2024). Download for KS220M | TP-Link Support.
Disponível em: https://www.tp-link.com/ca/support/download/ks220m/.

TP-Link. (2024). Product Documentation – Kasa KS220M Electrical Specifications (Leading Edge Dimming / TRIAC Phase Cut).
Disponível em: https://www.tp-link.com/us/document/80387/.

TP-Link (FCC). (2017). Internal Photos – Kasa Smart Wi-Fi Dimmer Switch (Model HS200V3, FCC ID: TE7HS200V3).
Disponível em: https://fccid.io/TE7HS200V3/Internal-Photos/internal-Photos-3588960.pdf.

Wikipedia. (2024). Passive Infrared Sensor (PIR).
Disponível em: https://en.wikipedia.org/wiki/Passive_infrared_sensor.

Ultra Librarian. (2022). Photoresistor Datasheet – Specifications for Light Dependent Resistors (LDR).
Disponível em: https://www.ultralibrarian.com/2022/01/04/photoresistor-datasheet-specifications-for-light-dependent-resistors-ldr-ulc/.

Realtek Semiconductor. (2023). RTL8710AF Datasheet.
Disponível em: https://datasheet4u.com/pdf-down/R/T/L/RTL8710AF-Realtek.pdf.

Realtek Ameba SDK. (2023). Ameba IoT FreeRTOS SDK Documentation.
Disponível em: https://www.amebaiot.com/en/ameba-sdk/.

Elektroda. (2024). Teardown of ELEGRP Smart Dimmer DPR10 – Module CB2S (Beken BK7231N).
Disponível em: https://www.elektroda.com/rtvforum/topic3974847.html.

Digi-Key Maker.io. (2023). Teardown: Smart Home Wi-Fi Switch Module (ESP8266-based).
Disponível em: https://www.digikey.com.br/pt/maker/projects/teardown-smart-home-wifi-switch-module/28e81823b0024fd2bf1f630d5e351835.

EDN Network. (2023). Teardown: Voice-Activated Wi-Fi Connected Dimmer Switch (Leviton).
Disponível em: https://www.edn.com/teardown-voice-activated-wi-fi-connected-dimmer-switch/.

Reddit – r/TPLinkKasa. (2025). Kasa HS220 Innards – Realtek Discussion and Board Photos.
Disponível em: https://www.reddit.com/r/TPLinkKasa/comments/uwpsan/kasa_hs220_innards_realtek/.

Reddit – r/TPLinkKasa. (2024). KS200M and KS220M: Discussion on Kasa Switch with Motion Sensor.
Disponível em: https://www.reddit.com/r/TPLinkKasa/comments/r4ht6i/ks200m_and_ks220m_kasa_switch_with_motion_sensor/.

YouTube (2023). How does a triac dimmer work?
Disponível em: https://www.youtube.com/watch?v=3aAaKDJ20UY.
