Apple Watch Series 3

Estudo de Produto Embarcado e Proposta de Reprodução com ESP32-IDF

Integrantes

Descrição do produto

O Apple Watch Series 3 é um smartwatch com foco em saúde, atividade física e notificações, combinando sensor óptico de frequência cardíaca (PPG), acelerômetro, giroscópio, altímetro barométrico, microfone e sensor de luz ambiente, integrados a um SiP (System in Package) com CPU dual‑core e coprocessador sem fio W2.

Hardware principal: Apple S3 SiP (CPU dual‑core de 64 bits), coprocessador W2 para Wi‑Fi/Bluetooth, 8 GB de armazenamento em versões sem celular, 16 GB em versões celulares, 768 MB de RAM, tela OLED Retina até 1000 nits com vidro Ion‑X, caixa 38/42 mm, bateria integrada com autonomia típica de até 18 h.

Conectividade: Bluetooth 4.2, Wi‑Fi 802.11 b/g/n 2.4 GHz e, em variantes específicas, LTE/UMTS com eSIM; GNSS com GPS/GLONASS; resistência à água 50 m para natação.

Principais funções

• Medir frequência cardíaca via fotopletismografia com exibição em tempo real e registro para atividades.
• Rastreamento de movimento (passos/atividade) com IMU e altímetro para estimar esforço e andares subidos.
• Apps e notificações essenciais (calendário, mensagem, alarme, timer), integração com iPhone, e APIs de saúde/atividade.

Sensores e componentes relevantes

• Acelerômetro e giroscópio para detecção de movimento e orientação.
• Sensor óptico de frequência cardíaca (PPG) na traseira.
• Altímetro barométrico e sensor de luz ambiente para ajuste de tela.

Tecnologias embarcadas

• Algoritmos de PPG com validação e filtragem para HR e detecção de ritmo irregular.
• Gestão de energia com controle de taxa de amostragem e intensidade do LED PPG; integração tight com watchOS.

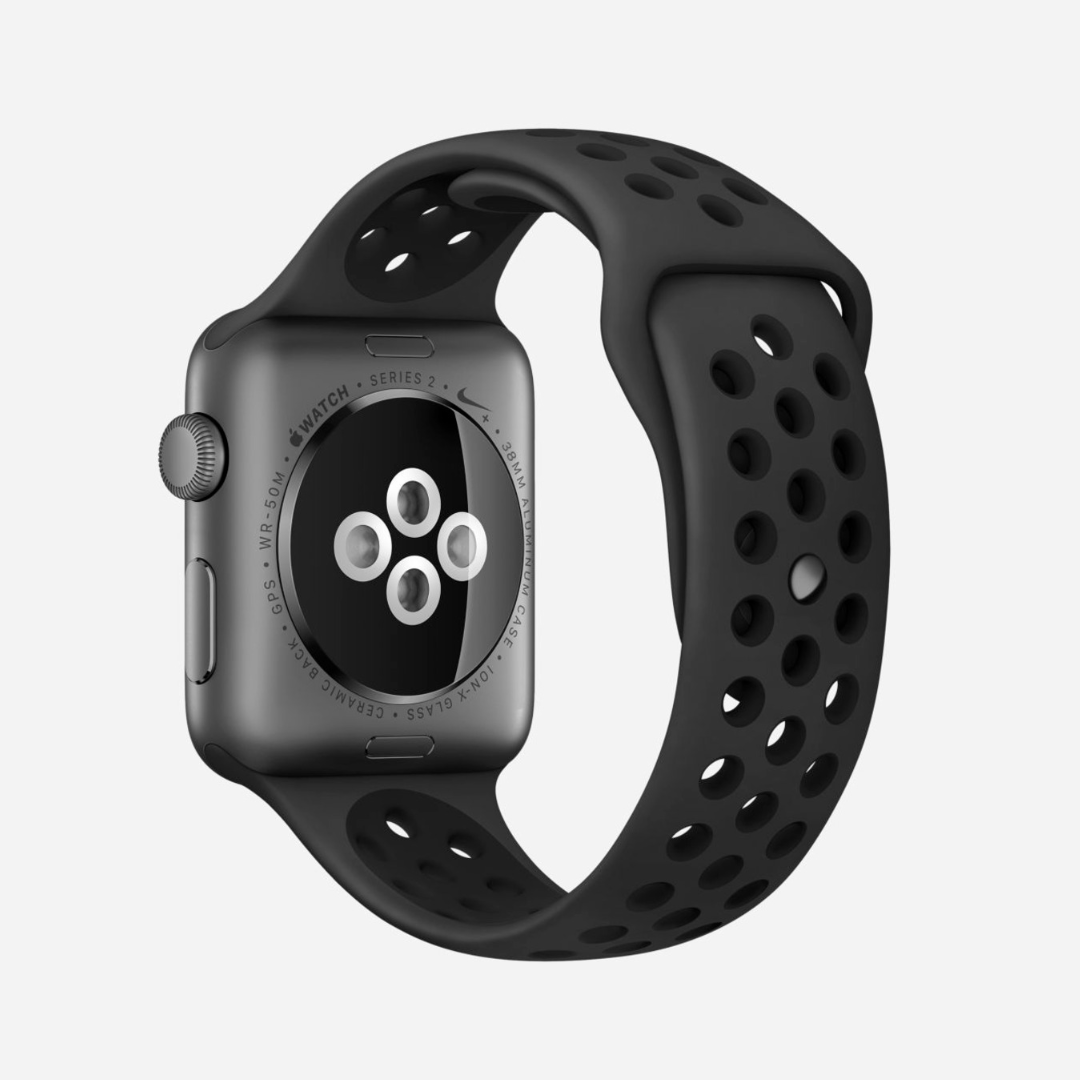

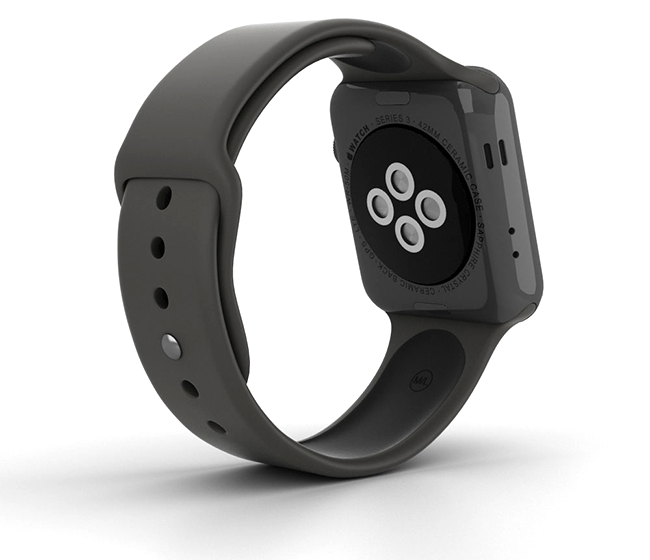

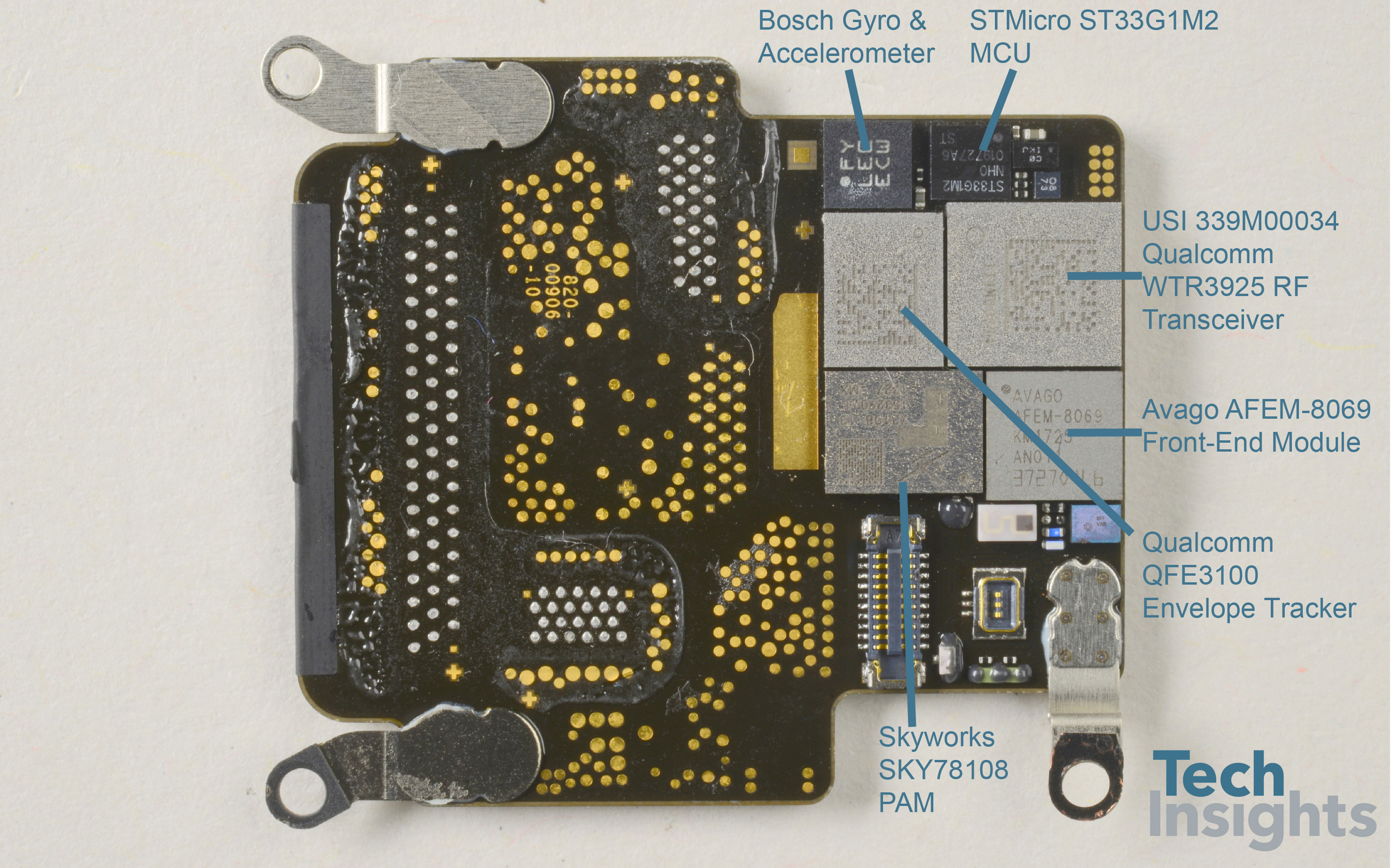

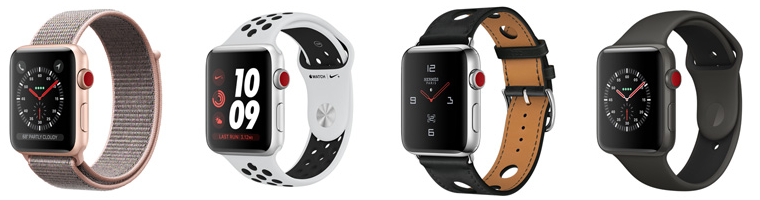

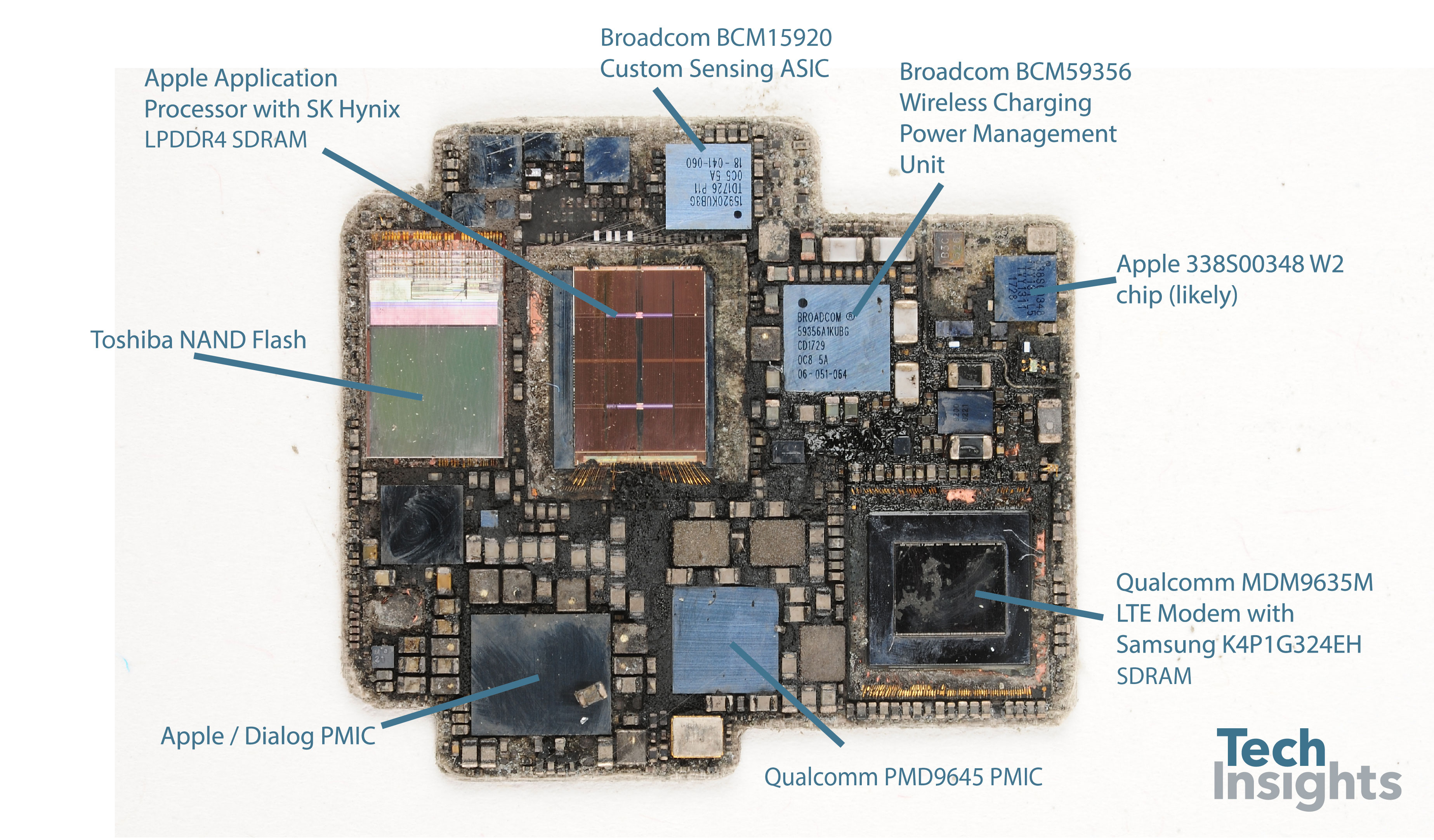

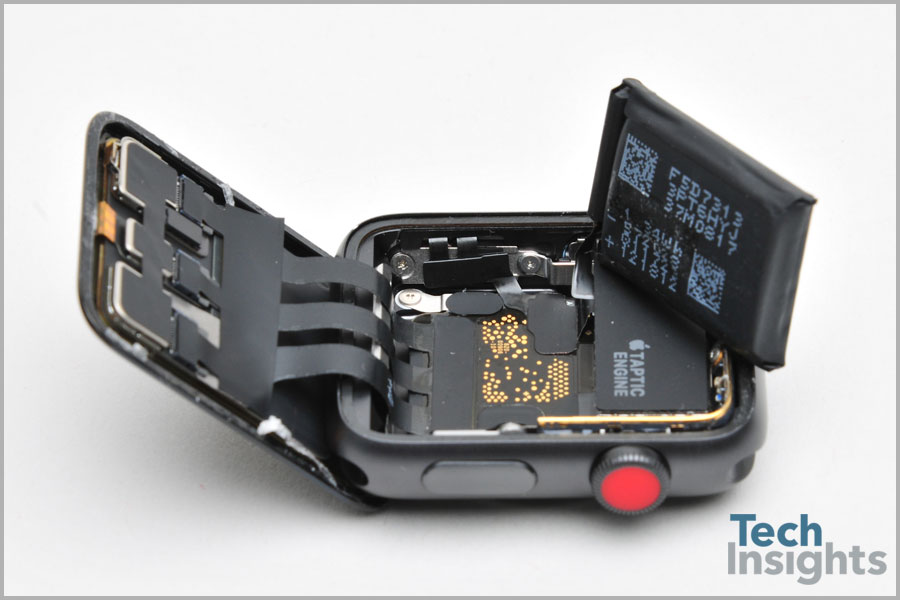

Referências de imagem

Proposta de reprodução com ESP32-IDF

Objetivo: replicar funções básicas inspiradas no Series 3 — hora, frequência cardíaca aproximada, contagem de passos por IMU, alertas sonoros/visuais e exibição em tela I2C.

Hardware: Sensor de Batida de Coração para BPM, IMU (acelerômetro/giroscópio), LDR para luz ambiente, Tela OLED 0.98" I2C ou LCD 16x2 I2C, Buzzer e/ou LED para alertas.

Software: drivers I2C/SPI/ADC, cálculo de BPM com janela móvel a partir de pulsos, contagem de passos por limiar/histerese no eixo de aceleração, ajuste de brilho/tema com LDR, tarefas FreeRTOS para aquisição/processing/UI e atualização em 1–2 s.

O que será mostrado no display

• Tela principal: hora, BPM atual e passos acumulados.
• Tela secundária: Grafico de barra simples de atividade recente e estado de alertas de BPM.

Limitações e decisões

• HRV/ECG não serão implementados; foco em BPM médio com filtragem simples.
• Altitude por barômetro não será usada; variações aproximadas podem vir da IMU (com precisão limitada).

Tabela de características principais

Diagrama conceitual

Produtos relacionados — comparação com concorrentes (hardware detalhado)

Artigos acadêmicos — tecnologias que viabilizam o produto

1. Validity and Reliability of the Apple Watch for Measuring Heart Rate (2017) — Avalia a validade/confiabilidade da frequência cardíaca do Apple Watch em repouso e exercício, comparando com referências clínicas. Mostra boa acurácia em atividades leves a moderadas e queda de desempenho com movimentos intensos/artefatos, discutindo escolhas de filtragem e descarte de leituras ruidosas. PDF: https://pmc.ncbi.nlm.nih.gov/articles/PMC6226089/pdf/10-1055-s-0043-120195.pdf

2. Accuracy of Apple Watch Measurements for Heart Rate and Energy (2019) — Examina a precisão da FC e do gasto energético em diferentes protocolos, incluindo populações clínicas. Conclui que a FC é clinicamente aceitável para monitoramento e prescrição de esforço, mas o cálculo de calorias tende a superestimar, exigindo cautela quando o objetivo é quantificar dispêndio energético. PDF: https://mhealth.jmir.org/2019/3/e11889/pdf

3. Sleep monitoring with the Apple Watch (2019) — Compara métricas de sono do Apple Watch a um actígrafo validado em condições de vida real. Indica concordância razoável para detecção de períodos de sono/vigília e padrões gerais, ressaltando limitações para estágios finos e a importância de protocolos de validação padronizados. PDF: https://f1000research.com/articles/8-754/v1/pdf?article_uuid=b1ba093d-630a-4ae7-b95c-e659f93b93e8

4. The Reliability of the Apple Watch’s Electrocardiogram (2023) — Avalia o ECG de 1 derivação do Apple Watch para detecção de fibrilação atrial e outras arritmias. Mostra taxas relevantes de sensibilidade/especificidade em cenários de triagem, destacando o papel do dispositivo como apoio ao diagnóstico e a necessidade de confirmação clínica por ECG padrão. PDF: https://pmc.ncbi.nlm.nih.gov/articles/PMC10757793/pdf/cureus-0015-00000049786.pdf

Artigos acadêmicos — aplicações do produto

1. Using Apple Watches to Monitor Health and Behaviors of Individuals With Cognitive Impairment: A Case Series Study (2024) — Descreve arquitetura e implementação de um sistema de monitoramento remoto de pacientes com feedback assíncrono usando smartwatch; avalia adesão, qualidade de dados e integração com fluxo clínico. Apresenta resultados de um estudo controlado com foco em segurança e experiência do paciente, indicando viabilidade e benefícios em acompanhamento contínuo. PDF: https://pmc.ncbi.nlm.nih.gov/articles/PMC11912970/pdf/glae250.pdf

2. The Validity of Apple Watch Series 9 and Ultra 2 for Serial Measurements of HRV and RHR (2024) — Valida medidas seriadas de HRV e FC de repouso contra referência (Polar H10 + Kubios). Apresenta erros e limites de concordância, sugerindo uso adequado para tendências e monitoramento longitudinal, com ressalvas em análises clínicas de alta precisão. PDF: https://pmc.ncbi.nlm.nih.gov/articles/PMC11478500/pdf/sensors-24-06220.pdf

3. Accuracy of the Apple watch for detection of AF (2023) — Analisa o desempenho da notificação de ritmo irregular baseada em PPG para fibrilação atrial em estudo multicêntrico. Discute sensibilidade/especificidade em diferentes cenários e fatores que influenciam falsos positivos/negativos, orientando uso como triagem com confirmação adicional. PDF: https://pmc.ncbi.nlm.nih.gov/articles/PMC11694482/pdf/nihms-2032953.pdf

4. SonarWatch: Field sensing technique for smartwatches based on ultrasound and motion (2024) — Propõe técnica que combina ultrassom e IMU para ampliar interações e detecção de gestos em smartwatches. Demonstra protótipos, pipeline de processamento e métricas de acurácia, apontando caminhos para interfaces ao redor do dispositivo sem tocar a tela. PDF: https://www.semanticscholar.org/reader/5a11157faa9f95403fbee5c1ec6e131253067ec8

Referências bibliográficas

APPLE. Apple Watch Series 3 – Technical Specifications. Cupertino: Apple Inc., 2024. Disponível em: https://support.apple.com/kb/SP766. Acesso em: 10 nov. 2025.

FARICHA, Ilir; MICHIELS, Ivan; CLAES, Jeroen; et al. Validity and reliability of the Apple Watch for measuring heart rate. PLOS ONE, v. 12, n. 9, e0184083, 2017. Disponível em: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5669404/pdf/pone.0184083.pdf. Acesso em: 10 nov. 2025.

SHCHETININ, Egor; HARRIS, Mark A.; RAYMOND, S.; et al. Accuracy of Apple Watch measurements for heart rate and energy expenditure in cardiac patients. JMIR mHealth and uHealth, v. 7, n. 3, e11889, 2019. Disponível em: https://mhealth.jmir.org/2019/3/e11889/pdf. Acesso em: 10 nov. 2025.

KELLY, Jennifer M.; STANTON, Naima A.; SHEARMAN, Lucy; et al. Sleep monitoring with the Apple Watch: comparison to a clinically validated actigraph. F1000Research, v. 8, p. 266, 2019. Disponível em: https://f1000research.com/articles/8-266/pdf. Acesso em: 10 nov. 2025.

ALMEIDA, Pedro; RODRIGUES, Tiago; FERREIRA, Ana; et al. The reliability of the Apple Watch’s electrocardiogram. Cureus, v. 15, n. 11, e49377, 2023. Disponível em: https://assets.cureus.com/uploads/original_article/pdf/253041/20231130-15961-rqywx1.pdf. Acesso em: 10 nov. 2025.

WACHER, Silvia; LINSENMEYER, Katharina; SCHLÖGL, Martin; et al. A remote patient monitoring system with feedback mechanisms using a smartwatch: concept, implementation, and evaluation based on the activeDCM randomized controlled trial. JMIR mHealth and uHealth, v. 12, e49377, 2024. Disponível em: https://www.mhealth.jmir.org/2024/1/e49377/PDF. Acesso em: 10 nov. 2025.

ZEMAN, Jan; SMETANA, Petr; KUDRNA, Petr; et al. The validity of Apple Watch Series 9 and Ultra 2 for serial measurements of heart rate variability and resting heart rate. Sensors, v. 24, n. 19, 6421, 2024. Disponível em: https://www.mdpi.com/1424-8220/24/19/6421/pdf. Acesso em: 10 nov. 2025.

KOSMALA, Aleksander; et al. Accuracy of the Apple Watch for detection of atrial fibrillation: a multicenter experience. Journal of Cardiovascular Electrophysiology, 2023. Disponível em: https://onlinelibrary.wiley.com/doi/pdf/10.1111/jce.15884. Acesso em: 10 nov. 2025.

XU, Z.; LI, H.; GUO, J.; et al. SonarWatch: Field sensing technique for smartwatches based on ultrasound and motion. arXiv, 2024. Disponível em: https://arxiv.org/pdf/2408.11867. Acesso em: 10 nov. 2025.

WIKIPEDIA. Apple Watch. Wikimedia Foundation, 2025. Disponível em: https://en.wikipedia.org/wiki/Apple_Watch. Acesso em: 10 nov. 2025.

SAMSUNG. Galaxy Watch4 — Specifications. Suwon: Samsung Electronics, 2021. Disponível em: https://news.samsung.com/global/galaxy-watch4-and-galaxy-watch4-classic-reshaping-the-smartwatch-experience. Acesso em: 10 nov. 2025.

SAMSUNG SEMICONDUCTOR. Exynos W920 — Wearable Processor. Seul: Samsung Electronics, 2021. Disponível em: https://semiconductor.samsung.com/processor/exynos-w920/. Acesso em: 10 nov. 2025.

HUAWEI. HUAWEI Watch GT 2 — Specifications. Shenzhen: Huawei, 2019. Disponível em: https://consumer.huawei.com/en/wearables/watch-gt2/specs/. Acesso em: 10 nov. 2025.

MOBVOI. TicWatch Pro 3 GPS — Specifications. Pequim: Mobvoi, 2020. Disponível em: https://www.mobvoi.com/global/pages/ticwatchpro3-gps. Acesso em: 10 nov. 2025.

GSMARENA. Mobvoi TicWatch Pro 3 GPS review — specs. 2020. Disponível em: https://www.gsmarena.com/mobvoi_ticwatch_pro_3_gps-review-2217.php. Acesso em: 10 nov. 2025.

XIAOMI. Xiaomi Watch 2 Pro — Specifications. Pequim: Xiaomi, 2023. Disponível em: https://www.mi.com/global/product/xiaomi-watch-2-pro/specs. Acesso em: 10 nov. 2025.

QUALCOMM. Snapdragon W5+ Gen 1 Platform for Wearables. San Diego: Qualcomm, 2023. Disponível em: https://www.qualcomm.com/products/technology/snapdragon/wearables/snapdragon-w5. Acesso em: 10 nov. 2025.

FOSSIL GROUP. Gen 6 Smartwatch — Specifications. Richardson: Fossil Group, 2021. Disponível em: https://media.fossilgroup.com/fossil-gen-6-smartwatch.pdf. Acesso em: 10 nov. 2025.

GSMARENA. Fossil Gen 6 watches bring Snapdragon Wear 4100+ platform and SpO2 sensor. 2021. Disponível em: https://www.gsmarena.com/fossil_gen_6_watches_bring_snapdragon_wear_4100+-news-50642.php. Acesso em: 10 nov. 2025.
