Especificação do Dispositivo
Introdução
Este documento apresenta as características e informações sobre o afinador KORG CA-40 e realiza uma comparação com a proposta de criação de um sistema embarcado semelhante e com adaptações e melhorias, nomeado de "Smart Tuner".
Diagrama Simples Korg CA-40

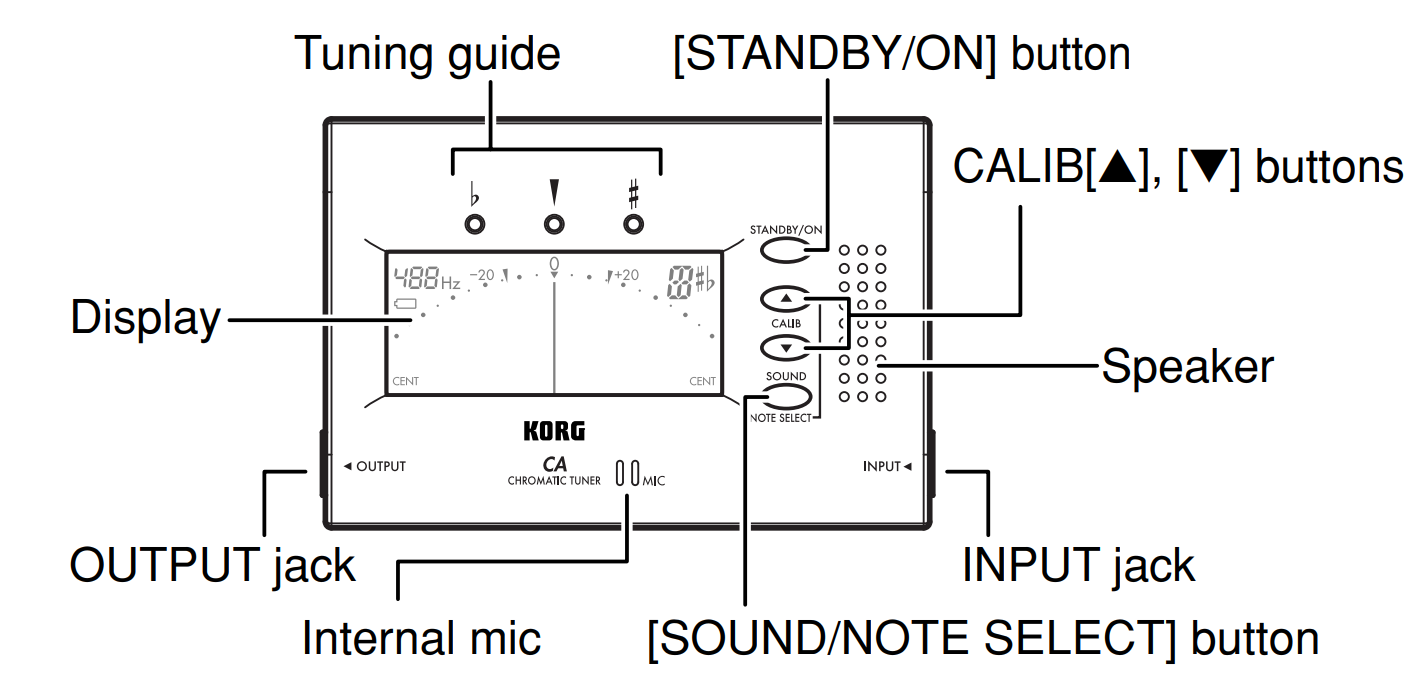

Figura 01: Diagram de Uso Simples
Fonte: Manual do Produto
Acima na figura 01 temos um simples diagrama das funções e funcionalidades do aparelho, pois como o produto é vendido pela empresa Korg praticamente como uma caixa preta, não foi possível identificar e apresentar de maneira exata os componentes e a PCB do dispositivo.
Descrição do Produto e Comparativo
Análise Comparativa de Arquitetura de Sistema: Korg CA-40 vs. Proposta "Smart Tuner" Esta análise detalha a arquitetura do produto de referência, o afinador comercial Korg CA-40, e a contrapõe à arquitetura do sistema proposto, o "Smart Tuner", que se baseia na plataforma ESP32 e nos componentes disponibilizados.
1. Unidade de Processamento
Korg CA-40 (Análise Inferida) Infere-se que o Korg CA-40 utiliza um Microcontrolador (MCU) de 16 ou 32 bits, ou, mais provavelmente, um ASIC (Application-Specific Integrated Circuit). Esta escolha é comum em produtos de alto volume, pois o design de um chip customizado reduz o custo unitário e protege a propriedade intelectual do firmware. O processador é otimizado para uma tarefa singular: Processamento Digital de Sinais (DSP) de áudio em tempo real, com foco em eficiência energética e baixo custo.[10]
Proposta "Smart Tuner" (Arquitetura ESP32) A proposta utiliza a plataforma ESP32 (Tensilica Xtensa LX6), um sistema dual-core de 32 bits [1]. Esta é uma unidade de processamento substancialmente mais poderosa, cuja escolha se justifica por três fatores:
Potência de Cálculo: Possui uma Unidade de Ponto Flutuante (FPU), essencial para executar eficientemente os algoritmos de Transformada Rápida de Fourier (FFT), centrais para a detecção de pitch.
Conectividade Integrada: O processador principal gerencia os robustos stacks de Wi-Fi e Bluetooth.
Co-processador ULP: A presença de um co-processador de Ultra-Baixo Consumo (ULP) permite a execução de tarefas de monitoramento (como a leitura do BMP280) enquanto o processador principal está em deep sleep, um pilar da função IoT.
2. Memória
Korg CA-40 (Análise Inferida) A arquitetura de memória é minimalista (design resource-constrained). O sistema contém apenas a memória on-chip (interna ao MCU/ASIC) estritamente necessária:
Memória Flash/ROM: Suficiente para armazenar o firmware monolítico.
Memória SRAM: Suficiente para armazenar o buffer de áudio para o algoritmo de DSP e as variáveis de estado do programa (ex: calibração).[10]
Proposta "Smart Tuner" (Arquitetura ESP32) O ESP32 oferece uma arquitetura de memória vasta. A placa de desenvolvimento padrão inclui tipicamente 4MB de memória Flash externa e ~520KB de SRAM interna [1]. Esta capacidade permite:
Armazenamento em Flash: Armazenamento de um firmware complexo, bibliotecas de terceiros (ESP-DSP, MQTT), e um sistema de arquivos (SPIFFS ou LittleFS) para salvar presets de usuário ou logs de dados ambientais.
SRAM Abundante: Acomodação confortável do heap do FreeRTOS, dos stacks das múltiplas tarefas e do stack de rede (TCP/IP), além do buffer de áudio para a FFT.
3. Sistema Operacional
Korg CA-40 (Análise Inferida) O sistema opera em bare-metal, ou seja, não há um Sistema Operacional formal. O firmware é a única camada de software acima do hardware. A execução é provavelmente gerenciada por um super-loop principal (loop while(1)) e interrupções de hardware (ex: interrupção do ADC para um novo sample de áudio), garantindo latência mínima e comportamento determinístico.[10]
Proposta "Smart Tuner" (Arquitetura ESP32) A arquitetura de software é fundamentada no FreeRTOS, um Sistema Operacional de Tempo Real (RTOS) integrado ao framework ESP-IDF (Espressif IoT Development Framework) [7]. O uso de um RTOS é uma decisão de design crucial, pois permite o gerenciamento de tarefas concorrentes com diferentes prioridades (ex: task_afinação em alta prioridade, task_interface em média prioridade e task_conectividade_iot em baixa prioridade), impedindo que tarefas de longa duração (como a conexão Wi-Fi) bloqueiem a análise de áudio em tempo real.
4. Sensores e Atuadores
Korg CA-40 (Análise Inferida) O CA-40 é um sistema multi-modal:
Sensores: (1) Um Microfone de Eletreto para captação acústica, exigindo um circuito de condicionamento de sinal (pré-amplificação e filtragem); (2) Uma Entrada de Linha (Jack P10) para captação de sinal elétrico puro.
Atuadores: (1) Um Display LCD Segmentado customizado para a interface visual; (2) Um Alto-falante (provavelmente magnético ou piezo) para a função "Sound Out" [5] e [10].
Proposta "Smart Tuner" (Arquitetura ESP32) A proposta substitui e adiciona componentes da lista disponibilizada:
Sensores: (1) A Unidade de Medição Inercial (IMU) [2] é utilizada de forma inovadora como sensor de vibração mecânica, substituindo o microfone para obter uma Relação Sinal-Ruído (SNR) superior em ambientes ruidosos; (2) O Sensor BMP280 [3] é adicionado para a função secundária de monitoramento ambiental (temperatura e pressão).
Atuadores: (1) A Tela OLED 0.98" substitui o LCD, permitindo uma interface gráfica (GUI); (2) O Buzzer Passivo substitui o alto-falante para a geração de tons de referência via PWM.
5. Interfaces de Comunicação Cabeada
Korg CA-40 (Análise Inferida) As interfaces são específicas para áudio analógico: Jacks P10 (1/4") para entrada de sinal e bypass. Internamente, existe uma interface de depuração e gravação de fábrica (ex: JTAG/SWD), inacessível ao usuário.[10]
Proposta "Smart Tuner" (Arquitetura ESP32) As interfaces são digitais:
USB (via UART): Utilizada para alimentação, programação do firmware e depuração (saída de log).
I²C (Inter-Integrated Circuit): Barramento de dados serial de dois fios utilizado para a comunicação eficiente entre a ESP32 e os periféricos de baixa velocidade (Tela OLED, IMU e BMP280), simplificando o design do circuito.
6. Interfaces de Comunicação Não Cabeada
Korg CA-40 (Análise Inferida) Inexistente. O dispositivo foi projetado como um sistema standalone e offline.[10]
Proposta "Smart Tuner" (Arquitetura ESP32) Este é o pilar da modernização proposta. A ESP32 integra Wi-Fi (802.11 b/g/n) e Bluetooth/BLE [1]. A arquitetura de software utilizará o Wi-Fi para se conectar a um broker MQTT (Message Queuing Telemetry Transport) [4], um protocolo leve de publicação/assinatura ideal para a telemetria dos dados ambientais (coletados pelo BMP280) para uma plataforma de IoT.
7. Fonte de Energia e Alimentação
Korg CA-40 Alimentado por duas pilhas AAA (~3V). Todo o design (hardware e firmware) é focado em ultra-baixo consumo de energia para garantir meses ou anos de vida útil da bateria, incluindo uma função agressiva de auto-power-off [5] e [10].
Proposta "Smart Tuner" (Arquitetura ESP32) A alimentação será via USB (5V) ou uma bateria de LiPo (3.7V). O gerenciamento de energia é um desafio de design crítico, dado o alto consumo do rádio Wi-Fi. A solução é um sistema de modo duplo:
Modo Afinador (Ativo): Alto consumo, com CPU e Wi-Fi ativos.
Modo Monitor (Passivo): A ESP32 entra em Deep Sleep, e o co-processador ULP monitora o BMP280, acordando o sistema principal apenas para transmissões MQTT.
8. Firmware
Korg CA-40 (Análise Inferida) O firmware é proprietário, monolítico (bare-metal) e escrito em C/Assembly. A propriedade intelectual central é o Algoritmo de Detecção de Pitch (PDA). Dada a restrição de processamento, é provável que utilize métodos eficientes como YIN ou Autocorrelação em matemática de ponto fixo [6] e [10].
Proposta "Smart Tuner" (Arquitetura ESP32) O firmware é desenvolvido em C++ sobre o ESP-IDF (Espressif IoT Development Framework) [7]. A detecção de pitch é implementada usando a biblioteca ESP-DSP, que fornece rotinas de FFT otimizadas para a arquitetura Tensilica, permitindo uma análise espectral mais detalhada em ponto flutuante. O firmware possui uma arquitetura multicamada (HAL, RTOS, Bibliotecas, Aplicação).
9. Interface do Usuário (UI)
Korg CA-40 (Análise Inferida) A Interface Humano-Máquina (IHM) é tátil e visual:
Tátil: Botões físicos (Power, Calib, Sound Out) [5] e [10].
Visual: Display LCD segmentado com ícones fixos e uma simulação de "agulha" (needle display), que fornece feedback analógico intuitivo.
Proposta "Smart Tuner" (Arquitetura ESP32) A IHM é mais complexa e dinâmica:
Tátil: Botões da lista de componentes, usados para navegação em menus.
Visual: A Tela OLED permite uma Interface Gráfica (GUI). Ela pode exibir não apenas a afinação, mas também menus de configuração (Wi-Fi, presets), gráficos de histórico de umidade/temperatura e o status da conexão IoT.
Referências
[1] ESPRESSIF SYSTEMS. ESP32-WROOM-32E Datasheet. 2023. Disponível em: https://www.espressif.com/sites/default/files/documentation/esp32-wroom-32e_esp32-wroom-32ue_datasheet_en.pdf. Acesso em: 9 nov. 2025.
[2] TDK INVENSENSE. MPU-6000/MPU-6050 Datasheet. 2013. Disponível em: https://invensense.tdk.com/wp-content/uploads/2015/02/MPU-6000-Datasheet1.pdf. Acesso em: 9 nov. 2025. (Referência para uma IMU típica, análoga ao componente da lista).
[3] BOSCH SENSORTEC. BMP280 Datasheet: Digital Pressure Sensor. 2018. Disponível em: https://www.bosch-sensortec.com/media/boschsensortec/downloads/datasheets/bst-bmp280-ds001.pdf. Acesso em: 9 nov. 2025.
[4] OASIS STANDARD. MQTT Version 5.0. 2019. Disponível em: https://docs.oasis-open.org/mqtt/mqtt/v5.0/mqtt-v5.0.html. Acesso em: 9 nov. 2025.
[5] KORG INC. Korg CA-40 CHROMATIC TUNER Owner's Manual. [2017]. Disponível em: https://cdn.korg.com/us/support/download/files/dd9db734aca6cf0d0cc21cd5b3022cae.pdf. Acesso em: 9 nov. 2025. (Fonte primária para análise funcional, de interface e alimentação do produto de referência).
[6] DE CHEVEIGNÉ, A.; KAWAHARA, H. YIN, a fundamental frequency estimator for speech and music. The Journal of the Acoustical Society of America, v. 111, n. 4, p. 1917-1930, 2002. Disponível em: https://asa.scitation.org/doi/10.1121/1.1458028. Acesso em: 9 nov. 2025. (Artigo acadêmico fundamental sobre uma das prováveis tecnologias de firmware do Korg).
[7] ESPRESSIF SYSTEMS. ESP-IDF Programming Guide. 2023. Disponível em: https://docs.espressif.com/projects/esp-idf/en/stable/esp32/. Acesso em: 9 nov. 2025. (Documentação do framework de software da proposta).
[8] KORG INC. Korg CA-40 CHROMATIC TUNER: Especificações do produto. [s.d.]. Disponível em: https://www.korg.com/us/products/tuners/ca_40/page_1.php. Acesso em: 9 nov. 2025.
[9] KORG INC. CM-200 CONTACT MICROPHONE: Descrição e especificação do microfone de contato. [s.d.]. Disponível em: https://www.korg.com.br/produto/10270257/microfone-de-contato-korg-para-afinadores-cm-200bkrd. Acesso em: 9 nov. 2025.
[10] Matthew Arbesfeld Benjamin Edelstein - Lexington High School November 2010 – May 2011 - Automated, Motorized, Chromatic StringTuning Device. Disponível em:https://arbesfeld.com/assets/AutomaticInstrumentTunerReserarchReport.pdf. Acessado em: 09/11/2025.
