PlayStation 2

Integrantes

1. Objetivos

O objetivo deste trabalho é realizar uma análise técnica de um sistema embarcado de mercado. O sistema escolhido é o console de videogame PlayStation 2 (PS2), produto desenvolvido pela Sony e lançado originalmente em 2000. A análise busca compreender os componentes de hardware que constituem este sistema, suas funcionalidades principais, suas interfaces e capacidades tecnológicas, bem como relacioná-lo com outros produtos similares da mesma categoria.

2. Seleção do sistema embarcado

O sistema embarcado escolhido é o PlayStation 2, um console de sexta geração da Sony. Por ser um produto de mercado amplamente difundido e documentado, permite uma análise aprofundada de sua arquitetura embarcada.

3. Informações a serem levantadas sobre o sistema

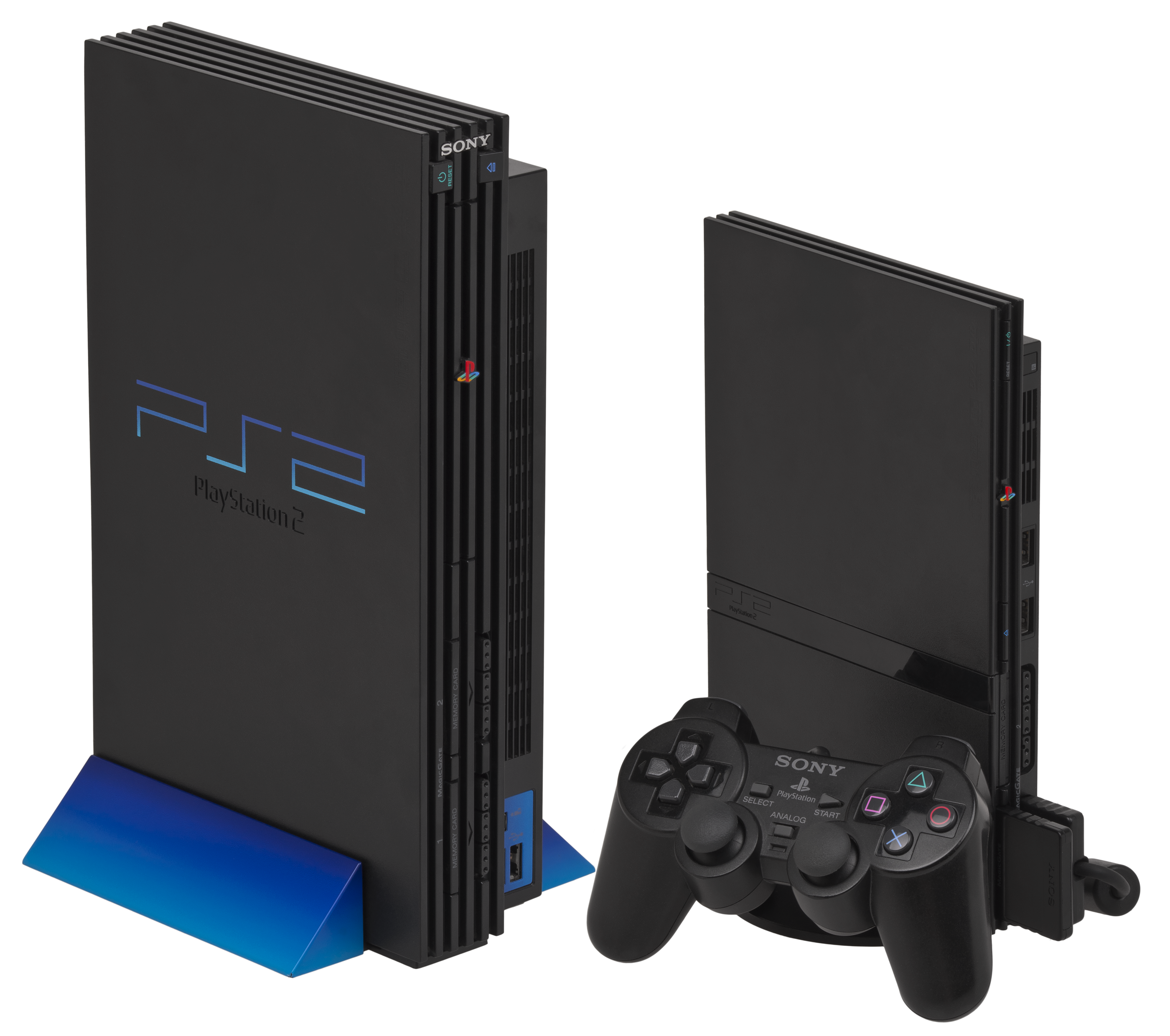

Produto em estudo: PlayStation 2 (PS2)

Funções principais: Execução de jogos eletrônicos distribuídos em mídias ópticas (CD-ROM e DVD-ROM), reprodução de mídia (DVDs de vídeo e CDs de áudio), retrocompatibilidade com jogos do PlayStation original via hardware dedicado (IOP) e emulação de áudio (SPU) pelo Emotion Engine.

Aplicações: Entretenimento eletrônico doméstico, plataforma de jogos interativos 2D e 3D, reprodução multimídia.

Segmento de mercado: Consoles de videogame domésticos (6ª Geração), eletrônicos de consumo.

Listagem de características:

Visão geral da arquitetura

A arquitetura do console se mostra bem consolidada e apresenta algumas inovações tecnológicas junto aos consoles da mesma geração. Seu processador Emotion Engine, introduziu o processamento vetorial pesado direto no console, também introduziu o uso de mídias digitais como o DVD, foi o primeiro console a adotar a retrocompatibilidade com seu console de geração anterior, além de um design modularizado e expansivo.

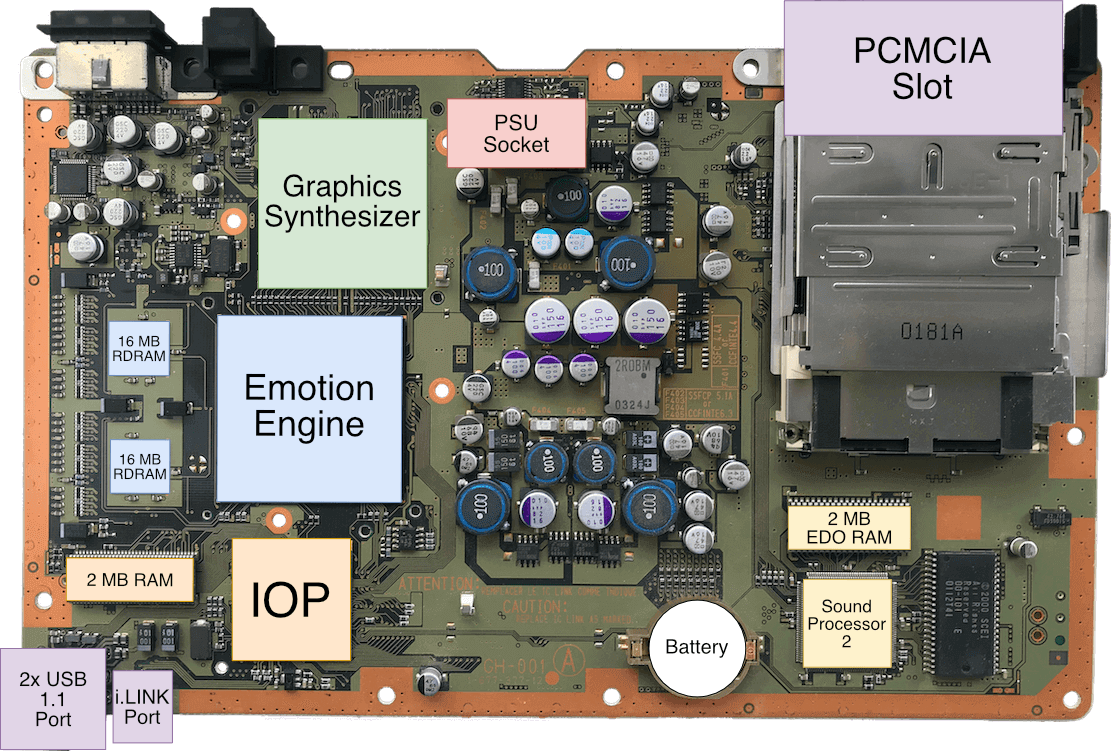

Figura 1: Placa-mãe com partes rotuladas

1. Unidade de processamento:

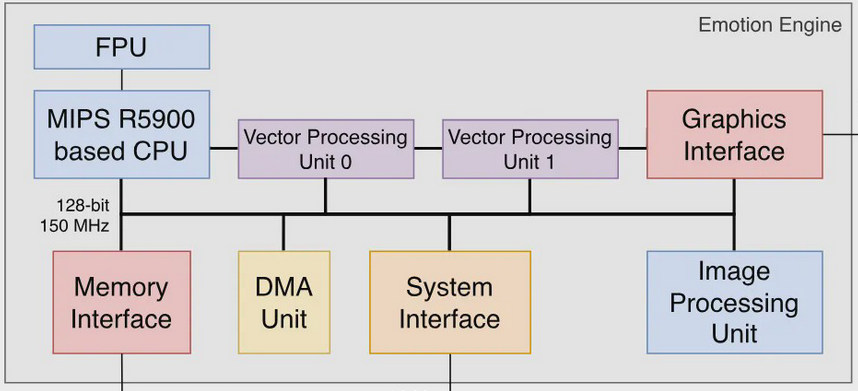

   Figura 2: Diagrama da Emotion Engine

   • CPU Principal:

     • Núcleo customizado compatível com MIPS R5900 (baseado em MIPS III, com instruções MIPS IV com um barramento interno de 64-bits e SIMD proprietárias Sony "Multimedia Instructions").

     • Clock: ~294.91 MHz (até 299 MHz em revisões posteriores).

     • Arquitetura RISC 64 bits, superescalar de duas vias.

     • Cache L1: 16 KB para instruções, 8 KB para dados (com prefetch).

     • Memória Rápida Interna: 16 KB de Scratchpad RAM.

     • Unidade de Ponto Flutuante (FPU - COP1): Acelera cálculos de 32 bits, mas com comportamento não-padrão (não totalmente compatível com IEEE 754).

   • FPU (float point unit): A unidade de ponto flutuante é responsável por operações com ponto flutuante, no EE(emotion engine) ela é integrada ao processador.

   • Graphic Interface(GI): unidade responsável por interfacear a saída das VPUs com um chip próprio para todo o processamento interno, o ‘GS’ (Graphics Synthesizer).

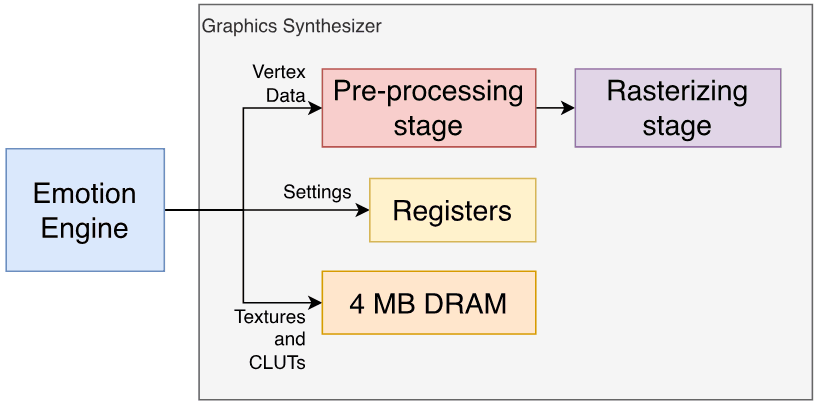

     Figura 3: Diagrama da Graphics Synthesizer

   • Memory interface: Unidade responsável por acessar a memória ram principal do sistema.

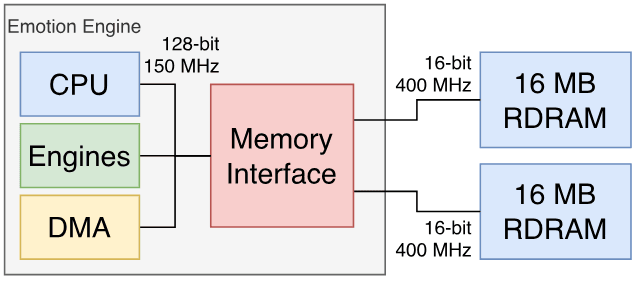

     Figura 4: Diagrama da Memory Interface

   • Co-processadores Vetoriais (VPUs): Componentes cruciais para o desempenho gráfico 3D.

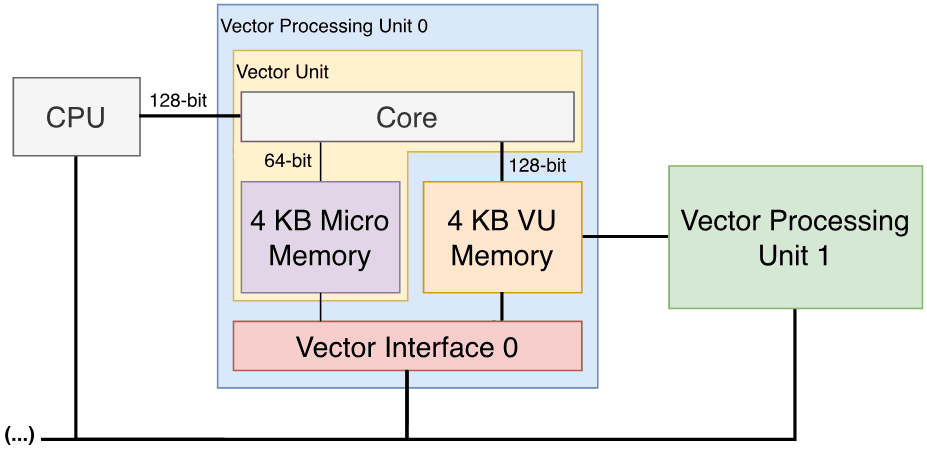

     Figura 5: Diagrama da VP0

     • VPU0: Auxiliar da CPU principal, pode operar em Micromode (independente, executando microcódigo) ou Macromode (como co-processador direto da CPU - COP2). Possui 4KB de VU Mem e 4KB de MicroMemória.

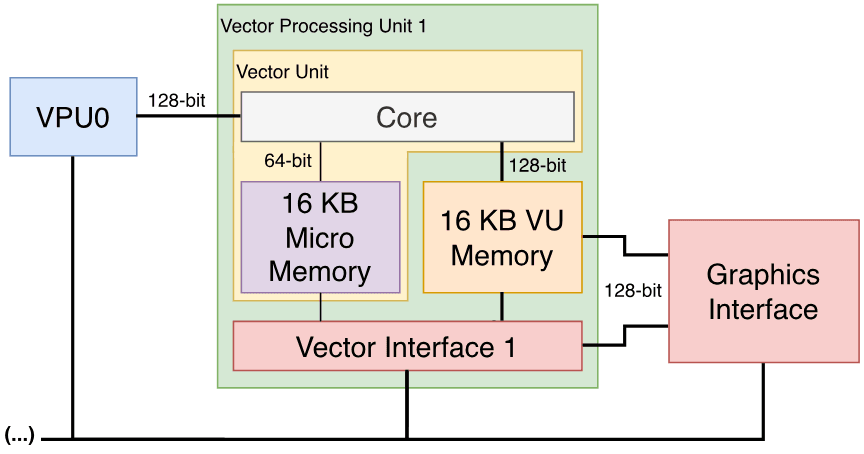

       Figura 6: Diagrama da VP1

     • VPU1: Versão aprimorada da VPU0 (16KB VU Mem, 16KB MicroMemória), com Unidade de Função Elementar (EFU) para acelerar funções trigonométricas/exponenciais. Opera apenas em Micromode. Conectada mais diretamente à interface gráfica (GS), ideal para processamento de geometria e geração de Display Lists.

     • Ambas otimizadas para operações com vetores de 4 floats, essenciais para transformações geométricas e efeitos. Permitem técnicas como geração procedural de conteúdo.

   • Unidade de Processamento de Imagem (IPU): Sucessora do MDEC do PS1. Dedicada à descompressão de vídeo MPEG2 (para DVDs e FMVs de jogos) e texturas comprimidas. O processador IPU, com o objetivo de realizar compressão de imagens, e diminuir a latência e dependência da CPU principal, exerce um papel fundamental no fluxo de imagens que a GPU realiza a descompressão para então serem renderizadas. O sistema operacional do playstation 2 também depende da IPU para fornecer reprodução de DVDs

   • Controlador DMA (DMAC): Unidade potente para transferências de dados de alta velocidade (10 canais) entre a memória principal e os componentes do EE (Scratchpad, VPUs, IPU) ou periféricos, utilizando modos como slice mode para otimizar o uso do barramento, que no DMAC apresenta 128-bits.

   • System Interface(SI): Adotando uma interface de I/O especializada, a system interface (SIF) que se comunica com o subsistema de entrada/saída, por meio de suas próprias DMA’s trocam dados entre si referente às portas frontais, ao controlador de DVD, à SPU2, à BIOS ROM e ao slot da placa.

   • Referências: ^[1]

2. Memória:

   • Memória Principal: 32 MB de RDRAM (Rambus DRAM).

     • Organizada em arquitetura dual-channel (2 barramentos de 16 bits) para atingir alta largura de banda.

     • Largura de banda teórica: 3.2 GB/s, crucial para alimentar o Emotion Engine.

   • Memória Gráfica (dentro do GS): 4 MB de eDRAM (embedded DRAM) de alta velocidade, conectada por barramentos largos (ex: 1024 bits para escrita), minimizando a necessidade de acesso à RAM principal durante a renderização.

   • Memória de Som (dentro da SPU2): 2 MB de SDRAM.

   • Memória do IOP: 2 MB SDRAM (nas primeiras versões com CPU MIPS R3000A) ou 4MB SDRAM (nas versões com PowerPC Deckard).

   • Cache/Scratchpad: Conforme detalhado na seção da CPU (L1 I/D, Scratchpad). As VPUs também possuem suas memórias dedicadas (VU Mem, MicroMemory).

   • Referências: ^[1:1]

3. Sistema Operacional:

   • BIOS (4MB ROM): Contém o Kernel básico (gerencia hardware, threads, chamadas de sistema) e o OSDSYS (interface gráfica do sistema - menu principal, navegador de Memory Card).

   • Carrega módulos para o IOP controlar periféricos específicos.

   • Processo de boot:

     1. Carrega um kernel direto na memória principal que lida diretamente com as system calls e fornece suporte a multi-threading.
     2. Inicia o processador IOP que lida com o hardware do console sendo colocado em um estado de “aguardando comando” e dar acesso ao shell interativo ao usuário, que a partir deste momento, pode manipular dados do memory card, configurar data e hora do sistema, entre outras informações do sistema.

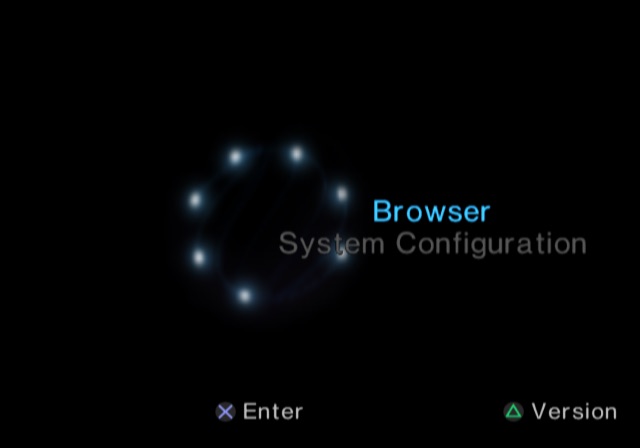

     Figura 7: Shell interativo para pesquisa no sistema

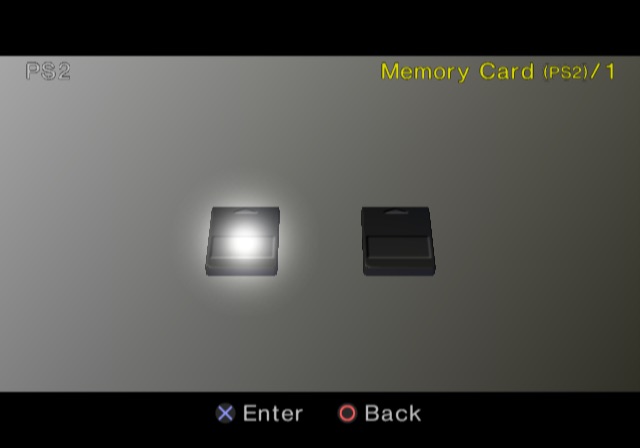

     Figura 8: Shell interativo para manipular dados do memory card*

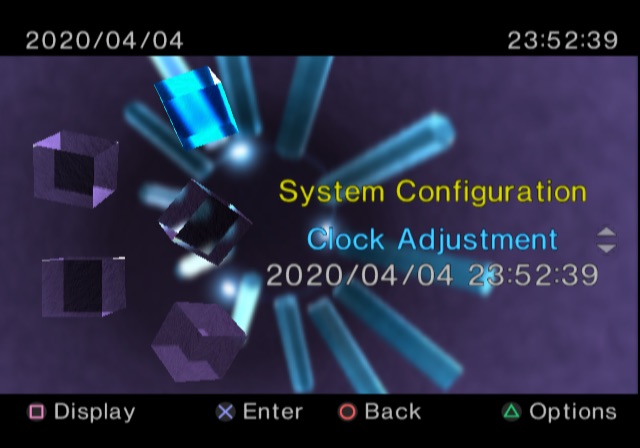

     Figura 9: Shell interativo para mudar data e hora

   • Referências: ^[1:2]

4. Sensores e Atuadores:

   • Sensores: apresenta apenas dois sensores em sua arquitetura.

     • Sensor Infravermelho (IR) para controle remoto em modelos Slim.
     • Sensor de remoção de mídia do leitor

   • Atuadores: Motores de vibração no controle DualShock 2.

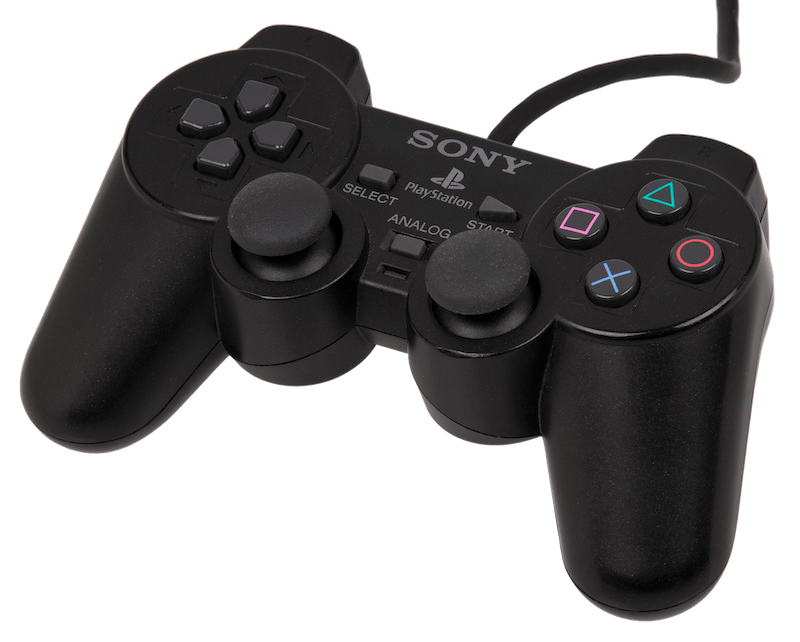

   Figura 10: Controle DualShock

   • Referências: ^[1:3]

5. Interfaces de Comunicação com fio:

   • 2 Portas de Controle PS2 (proprietárias).

   • USB 1.1 (2 portas).

   • i.Link (IEEE 1394 / FireWire): Em modelos FAT iniciais, para conexão de consoles.

   • Saída Multi A/V: Analógica (Vídeo Composto, S-Video, RGB, Componente) e Áudio Estéreo.

   • Saída Áudio Digital Óptica (S/PDIF).

   • Slot PC Card (modelos FAT iniciais) ou Expansion Bay (modelos FAT posteriores): Para instalação do Network Adaptor (Ethernet e/ou Modem) e conexão de HDD IDE/ATA.

   • Porta Ethernet RJ-45 (embutida nos modelos Slim e via Network Adaptor nos FAT).

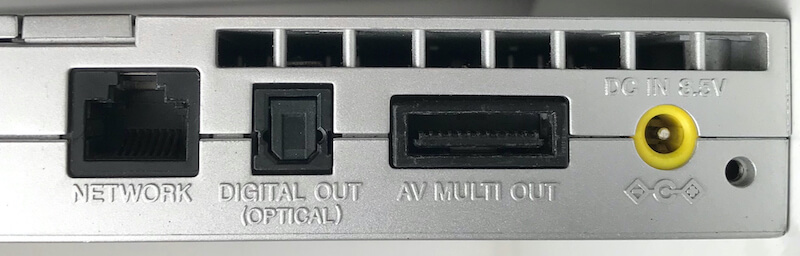

   Figura 11: porta Ethernet

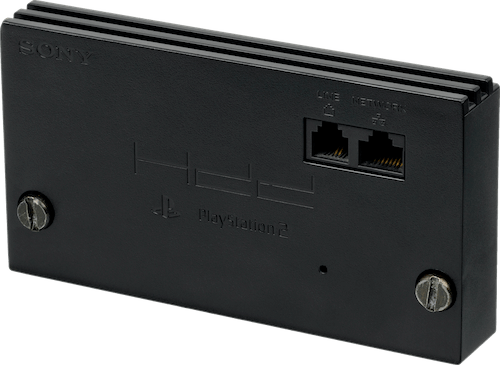

   Figura 12: Adaptor Ethernet

   • Referências: ^[1:4], ^[2]

6. Interfaces de Comunicação sem fio:

   • Nativas: Receptor IR (modelos Slim).

   • Não Nativas: Suporte via adaptadores USB de terceiros (ex: Wi-Fi).

   • Referências: ^[1:5]

7. Unidades de Entrada/Saída (I/O):

   • Drive Óptico: Leitor de CD-ROM e DVD-ROM.

   • 2 Portas de Controle.

   • 2 Slots de Memory Card.

   • 2 Portas USB.

   • Saídas de Áudio/Vídeo (Multi A/V, Óptica).

   • Portas de Rede/Modem/HDD (variável conforme modelo e acessórios).

   • Referências: ^[1:6], ^[2:1]

8. Fonte de Energia e Sistema de Alimentação:

   • Fonte interna (maioria dos modelos FAT) ou externa (modelos Slim e alguns FAT finais).

   • Alimentação AC direta.

   • Sistema de reset via botão físico.

   • Referências: ^[1:7]

9. Firmware e Atualizações:

   • Firmware principal (BIOS/Kernel) armazenado na ROM de 4MB.

   • Não possui mecanismo oficial de atualização de firmware pelo usuário. Atualizações de software (drivers IOP, etc.) podiam vir em discos de jogos ou utilitários (como o disco de configuração de rede).

   • Referências: ^[1:8]

10. Unidade de Proteção e Segurança:

    • MagicGate: Tecnologia de criptografia usada nos Memory Cards do PS2 para controle de cópia de saves.

    • Proteção de Região: Para jogos em DVD e filmes em DVD.

    • Verificação de autenticidade dos discos (Wobble Groove em CDs, dados DNAS para online).

    • Referências: ^[1:9]

11. Armazenamento Externo:

    • Memory Cards PS2 (8 MB padrão, com MagicGate). Compatível com Memory Cards PS1.

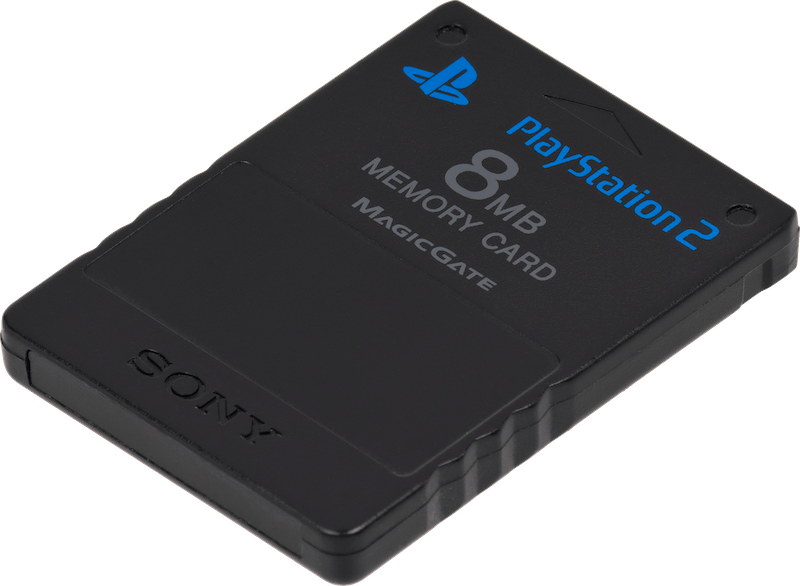

    Figura 13: Memory card

    • Unidade de Disco Rígido (HDD) IDE/ATA: Opcional, instalado via Expansion Bay e Network Adaptor (modelos FAT) para instalação de jogos (reduzir loading) e conteúdo adicional.

    • Referências: ^[1:10]

12. Interface com o Usuário (UI):

    • Menu principal (OSDSYS) carregado da BIOS: Navegação entre Memory Card e configurações do console, vistos na Figura 7, 8 e 9.

    • Interface primária definida pelo software do jogo em execução.

    • Referências: ^[1:11]

4. Artigos acadêmicos relacionados

4.1. Artigos científicos que detalham tecnologias que viabilizam a existência do produto

1. YEAGER, Daniel. The MIPS R10000 superscalar microprocessor. 1996. Disponível em: https://cseweb.ucsd.edu/classes/wi13/cse240a/pdf/04/MIPS_R10K.pdf.

   • Resumo: O artigo apresenta o processador MIPS R10000, um microprocessador superscalar com execução fora de ordem, projetado para minimizar a latência de acesso à memória e otimizar o desempenho em aplicações com baixa localidade. Ele busca e decodifica até quatro instruções por ciclo, possui execução especulativa e caches não bloqueantes, permitindo que outras instruções continuem sendo executadas mesmo durante falhas de cache. A arquitetura inclui unidades de execução independentes, janelas de instruções amplas e controle modular para lidar com a complexidade do paralelismo dinâmico.

2. SHIROTA, Riichiro; SAKUI, Koji. NAND flash memory created from the very beginning. JSAP Review, 2023. DOI: 10.11470/jsaprev.230103. Disponível em: (https://www.jstage.jst.go.jp/article/jsaprev/2023/0/2023_230103/_pdf)[https://www.jstage.jst.go.jp/article/jsaprev/2023/0/2023_230103/_pdf]. Acesso em: 28 abr. 2025.

   • Resumo: O artigo faz uma revisão histórica e técnica completa do desenvolvimento da memória flash NAND, desde sua invenção na Toshiba nos anos 1980 até seu uso mais moderno e atual, como por exemplo em SD cards, SSDs etc. O foco está em mostrar os desafios superados e as inovações que tornaram a NAND uma tecnologia essencial.

3. GEERTS, Femke Lucienne. Saving the Game is Shaping the Game: Defining and Understanding the Save Mechanic. 2017. Dissertação (Graduação) – University of Amsterdam. Disponível em: (https://gamehacking.org/faqs/VPUThesis.pdf)[https://gamehacking.org/faqs/VPUThesis.pdf] ou via arquivo pessoal. Acesso em: 28 abr. 2025.

   • Resumo: A dissertação analisa como a mecânica de salvar jogos (save mechanic) influencia a narrativa e a experiência do jogador nos videogames.

4. HANAYAMA, Masaru. Archiving Solution with Optical Disc. In: Archiving 2012 Final Program and Proceedings. Society for Imaging Science and Technology, 2012. p. 96–101. Disponível em: (https://library.imaging.org)[https://library.imaging.org]. Acesso em: 28 abr. 2025.

   • Resumo: O artigo discute o uso de discos ópticos (como CD, DVD e Blu-ray) como uma solução eficaz e confiável para arquivamento de longo prazo de dados digitais. Embora possuam menor capacidade e velocidade em comparação a HDDs e fitas magnéticas.

4.2. Artigos científicos sobre aplicação uso do produto

1. GONZÁLEZ, Jesús; HERNÁNDEZ, Ángel L. Use of the Sony PlayStation 2 to motivate university students into learning embedded systems. In: Conference on Engineering Education. 2004. Disponível em: https://www.researchgate.net/publication/265195129.
   • Resumo: O artigo relata a experiência da Universidade de Granada ao utilizar o PlayStation 2 como plataforma de ensino para sistemas embarcados. A familiaridade dos alunos com o console, aliado ao seu baixo custo e capacidade de processamento paralelo, motivou o uso em laboratório. Os estudantes aplicaram técnicas como balanceamento de carga e uso das unidades vetoriais, resultando em maior interesse e desempenho acadêmico.
2. LOZANO, Manuel M. The Emotion Engine: An examination of the vector-processing unit in the PlayStation 2. 2004. Disponível em: https://gamehacking.org/faqs/VPUThesis.pdf.
   • Resumo: O artigo avalia o potencial do PlayStation 2 como plataforma de computação científica, explorando como suas capacidades de aceleração gráfica — voltadas a operações vetoriais — podem ser aplicadas a cálculos científicos. Utilizando Linux e ferramentas de desenvolvimento open source fornecidas pela Sony, os autores investigam a viabilidade do uso de hardware de videogame para fins científicos.
3. HOWES, Lee W. et al. Comparing FPGAs to graphics accelerators and the PlayStation 2 using a unified source description. In: International Conference on Field Programmable Logic and Applications (FPL 2006), Madrid, Spain, 28–30 ago. 2006. Disponível em: https://ieeexplore.ieee.org/document/4100965.
   • Resumo: O artigo compara o desempenho de FPGAs, GPUs e unidades vetoriais do PlayStation 2 utilizando uma linguagem unificada baseada no compilador ASC. Três algoritmos foram implementados: simulação de Monte Carlo, transformada rápida de Fourier (FFT) e soma ponderada. Os resultados indicam que GPUs são mais adequadas para simulações Monte Carlo, PS2 para somas ponderadas e FPGAs se beneficiam de otimizações específicas facilitadas pelo ASC.
4. KORANNE, S. A high performance SIMD framework for design rule checking on Sony's PlayStation 2 Emotion Engine platform. In: International Symposium on Signals, Circuits and Systems (SCS 2003). San Jose, CA, USA, 22-24 mar. 2004. Disponível em: https://ieeexplore.ieee.org/document/1283702.
   • Resumo: O artigo apresenta uma arquitetura de verificação de regras de projeto (DRC) baseada em SIMD, implementada nas unidades vetoriais da Emotion Engine do PlayStation 2. A solução processa geometrias em todos os ângulos e converte regras de verificação em instruções otimizadas para execução paralela, alcançando milhões de operações por segundo em tarefas de análise de layout.

5. Produtos relacionados

Esses produtos representam diferentes abordagens às arquiteturas de consoles da época. O PlayStation 2 destacou-se pelo uso de CPU especializada e suporte a vídeo em DVD, sendo o console mais vendido de todos os tempos.

• Referências: ^[1:12], ^[3], ^[4], ^[5], ^[6]
