PlayStation 1 - SCPH-1000

Identificação

Nome	Matrícula
André Emanuel Bispo da Silva	221007813
Henrique Camelo Quenino	221008098
João Antonio Ginuino Carvalho	221008150
Lucas Gama de Araujo Bottino	221008267

1. Introdução

O PlayStation 1 (PS1), lançado em 1994 foi um importante marco para Sony, representando a entrada dela em consoles de videogame domésticos ^[4]. Além disso, com ele vieram diversas mudanças ousadas como a utilização de CDs, visto que até então era comum outras marcas como a Nintendo utilizarem cartuchos. Ademais, um dos principais diferenciais da época o suporte a gráficos 3D, redefinindo os padrões de videogames da época ^[2].

1.1 Contextualização e escolha do modelo.

Este estudo tem como objeto principal o PlayStation 1 original, também identificado pelo código SCPH-1000. Esse código representa “Sony Computer Product Hardware”, sendo o número “1000” o indicativo do modelo inicial lançado oficialmente no Japão em 1994 ^[2].

É importante destacar que existem variações desse modelo com sufixos diferentes, como o SCPH-1001 (comercializado nos Estados Unidos e Canadá) e o SCPH-1002 (lançado na Europa) ^[1]. Apesar das mudanças no código, alguns desses modelos compartilham o mesmo hardware base, com a placa mãe PU-7 ^[2]. Portanto, ao longo desta pesquisa, quando mencionarmos "PlayStation", estaremos nos referindo ao modelo original SCPH-1000 e suas variações diretas, todas com a mesma arquitetura e funcionalidades principais.

2. Descrição do Produto / Informações do sistema

O PlayStation foi o primeiro console de videogame desenvolvido pela Sony, marcando sua entrada na chamada quinta geração de consoles. Esse período aconteceu entre 1990 e 2000 e foi caracterizado por avanços significativos na tecnologia dos jogos eletrônicos. O PlayStation teve papel fundamental na transição dos gráficos 2D para o revolucionário 3D, oferecendo uma experiência visual muito mais imersiva. Outra inovação marcante foi a adoção do CD-ROM como mídia principal, substituindo os tradicionais cartuchos usados por concorrentes da época. Além disso, o console trouxe suporte a diversos periféricos, como controles analógicos, memory cards e acessórios de áudio e vídeo ^[10].

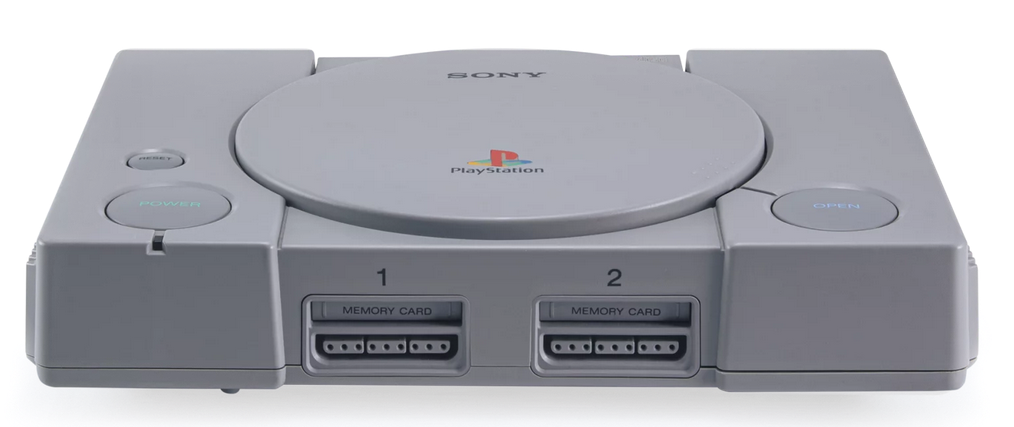

Console do Playstation 3 — **Figura 1** - Console do Playstation.

2.1 Unidade de processamento

CPU

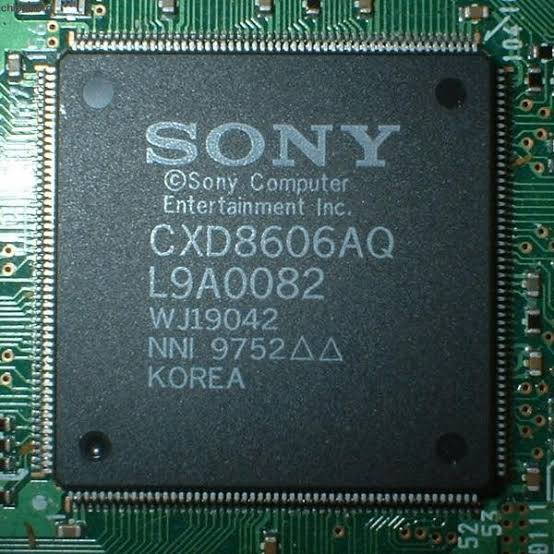

Chip da CPU do PS1 — **Figura 2** - Chip da CPU.

O chip principal do playstation 1 é um SoC de 32 bits **Sony CXDB8530BQ** de 33,87 Mhz, um processador RISC baseado em um CW33300 e compatível com a família MIPS R3000A, compartilhando o mesmo conjunto de instruções (MIPS I ISA). Foi desenvolvido pela LSI Logic Corp com tecnologia licensiada do SGI. Tem como características^[1]:

500 nanômetros
30 MIPS
Barramento de dados 32 bits divido em duas partes:
- Barramento principal de 32 bits entre a GPU e MDEC
- Sub-Barramento de 16/8-bits entre o resto dos chips e entrada/saída. utilizando a Bus Interface Unit como ponte.
Barramento de endereço de 32 bits
pipeline de 5 estágios
132 MB/s de largura de banda de barramento
uma ULA
um shifter
Cache
- 4Kb de cache de instruções que pode ser manipulado diretamente
- 1Kb de SRAM configurada como scratchpad
32 registradores de propóstio geral e 2 registradores de multiplicação de divisão de 32 bits

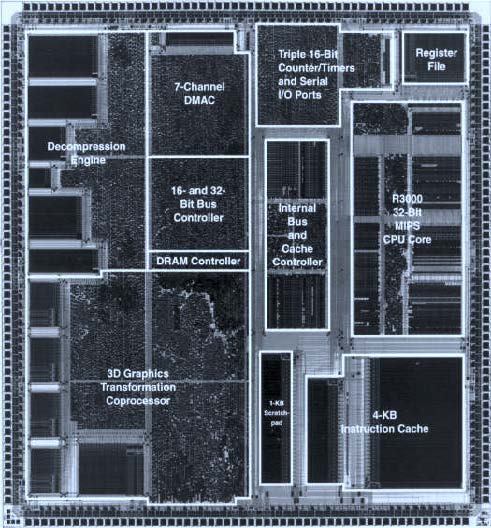

Pastilha da CPU do PS1 — **Figura 3** - Pastilha da CPU.

O chip também inclui três co-processadores, a Geometry Transformation Engine (GTE) o Motion Decoder (MDEC) e o System Control Coprocessor (Cop0).

O SoC não contém uma unidade de processamento de ponto flutuante (FPU), tais operações tendo que ser emuladas ou deve-se usar aritmética de ponto fixo.

COP0

O Coprocessador de controle de sistema é uma unidade da CPU responsável pelo acesso aos caches, tratamento de interrupções, exceções e breakpoints (para depuração).

Este coprocessador em sistemas mips posteriores (como o usado no nintendo 64) inclui uma Unidade de Gerenciamento de Memória (MMU) e um translation lLookaside Buffer (TLB) permitindo o uso de memória virtual^[2].

GTE

O motor de transformações geométricas é um processador para aceleração de operações vetoriais comuns em gráficos 3D, incluindo transformações de iluminação, geométricas, polígonos e transformações de coordenadas. Além de operar multiplicações de matrizes rapidamente. ÉR limitada a operações em números de ponto fixo, implicando em certa perda de precisão^[2].

Este co-processador é responsável pelos estágios iniciais das pipelines de gráficos antes dos dados irem para a unidade de processamento gráfico.

MDEC

É um proccessador que decomprime dados em formato de "Macroblocos" para a GPU. O MDEC permite streaming de full-motion video (FMV) em 320x240 pixels a 30 quadros por segundo. Estes dados são transportados através de DMA da ROM para o processador e do processador para a GPU.

Este processador é conectado para a CPU por um barramento e deve ser acessado por mapeamento de memória.

Processamento gráfico

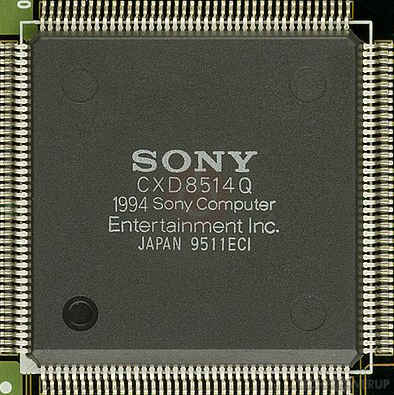

A GPU do PS1 é um CI proprietário de 32 bits dispondo de 1MB de VRAM que é preenchido através de DMA, o chip de VRAM tem porta dupla, com dois barramentos de 16 bits, permitindo acesso concorrente entre DMA/GPU e o codificador de vídeo.^[2]. Revisões posteriores trocaram a VRAM para chips de SGRAM.

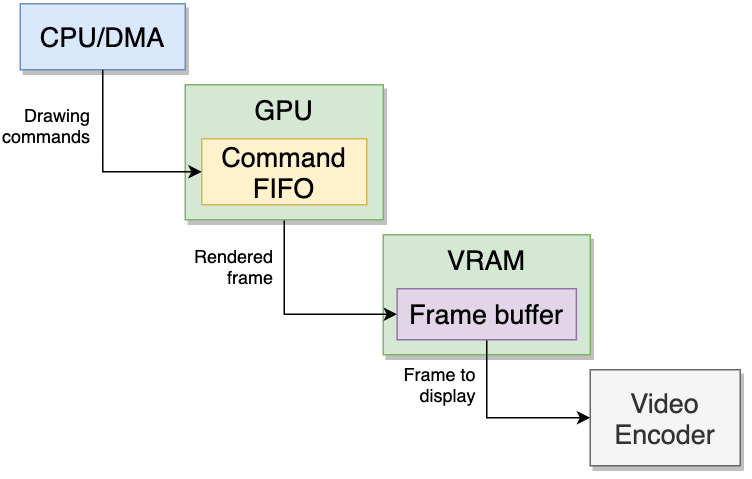

**Figura 5** - Pipeline de comandos da GPU.

A GPU também contém um cache de texturas de 2KB, com 132 MB/s de largura de banda e comprimento de 32 bits, além de um buffer FIFO de 64 bytes.^[1] de onde são recebidas as instruções de desenho da cpu.

2.2 Memória

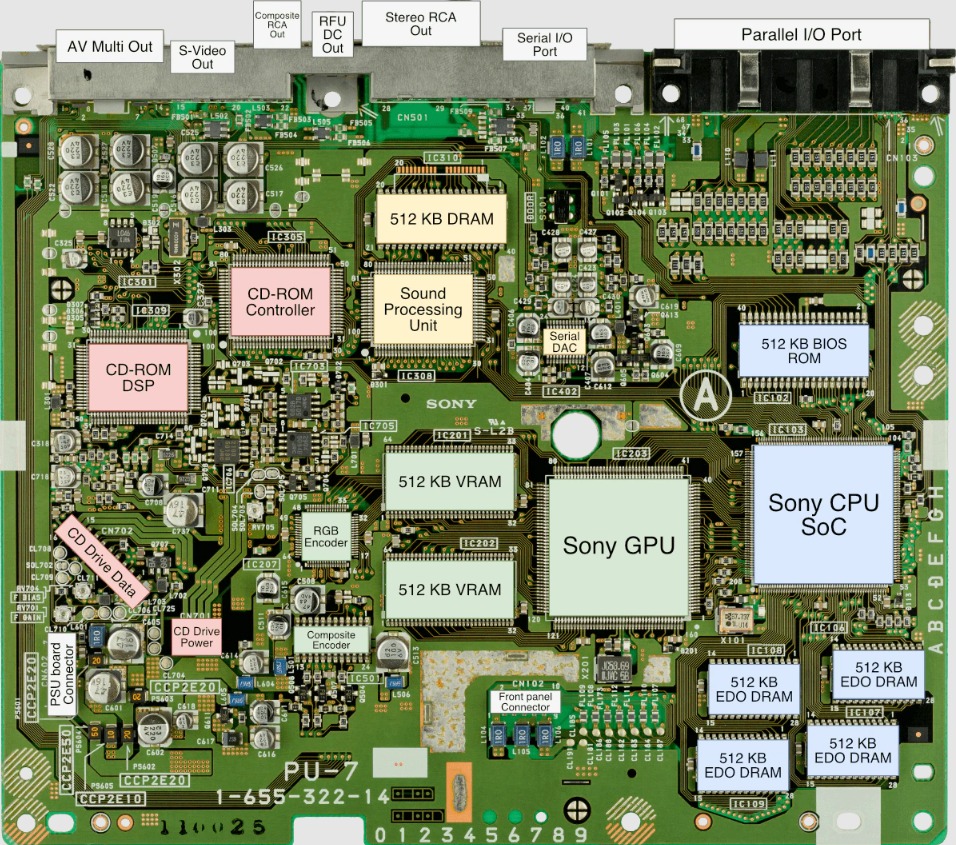

**Figura 6** - CPU rotulada do Playstation 1.

RAM (Memória Volátil)

Iniciando pela memória volátil do Playstation 1, podemos ver através da imagem acima que o console é composto por diferentes tipos de RAM dedicadas a funções específicas do sistema, a fim de otimizar o desempenho do sistema. Por ter uma arquitetura modular, componentes especializados (CPU, GPU e SPU) podem acessar os seus próprios blocos de memória sem interferência direta entre eles.

Memória RAM (Processador)^[3]

Capacidade: 2MB.
Tipo da memória: DRAM com tecnologia EDO DRAM (fabricante: Micron).
Localização: 4 chips de 512 KB próximos a Sony CPU SoC.
Função: Armazenamento geral para processamento de dados do jogo, lógica de scrips, variáveis em tempo real, etc.
Acesso: Exclusivo da CPU MIPS R3000A de 32 bits.

Memória VRAM (Vídeo)^[3]

Capacidade: 1 MB.
Tipo de memória: DRAM.
Localização na placa: 2 chips de 512 KB próximos a Sony GPU.
Função: Armazenamento de texturas, framebuffer, mapas de profundidade, etc.
Acesso: Exclusivo da GPU.

Memória SRAM (Áudio)^[3]

Capacidade: 512 KB
Tipo de memória: DRAM.
Localização na placa: 1 chip de 512 KB próxima à Sound Processing Unit.
Função: Armazenar samples PCM, comandos MIDI, etc.
Acesso: Exclusivo da SPU.

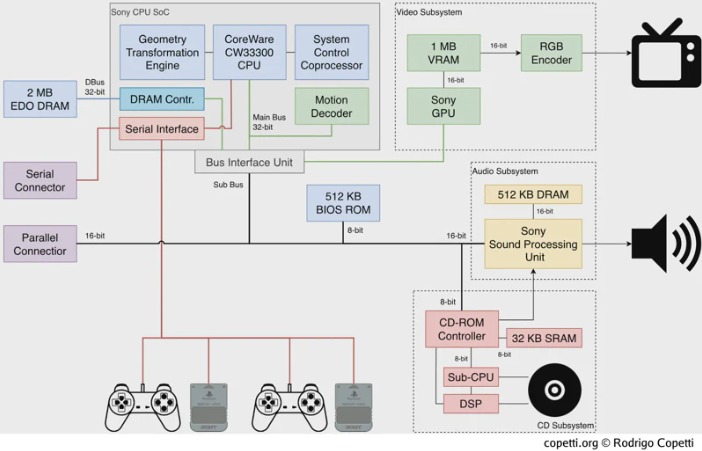

**Figura 7** - Arquitetura detalhada do Playstation 1.

ROM / Flash (Memória Não-Volátil)

Seguindo para a Memória Não-Volátil do Playstation 1, podemos ver pela imagem que esse tipo de memória dentro do console é usada para armazenamento permanente de firmware (BIOS).

Memória ROM (BIOS)^[3]

Capacidade: 512KB.
Tipo da memória: ROM (Read-only memory)
Localização na placa: 1 chip de 512 KB próximo ao SoC principal.
Função: Contém o firmware oficial da Sony.

A memória ROM é o núcleo do funcionamento do Playstation 1. Sem ela, o console não consegue nem mesmo exibir a tela de abertura.

Memória Flash^[3]

O Playstation 1 não possui memória flash interna, ou seja, nenhum dado do jogador ou "save" é armazenado dentro do console, nem mesmo atualizações de firmware ou possíveis correções na BIOS.

Memória EEPROM

Finalizando com a Memória EEPROM do Playstation 1, torna-se extremamente importante citar que este tipo de memória está fora do console, presente nos famosos Memory Cards.

A memória EEPROM (Electrically Erasable Programmable Read-Only Memory) é um tipo de memória que pode ser apagada e reescrita eletricamente, permitindo múltiplas gravações (cerca de 100.000 ciclos), o que a torna ideal para armazenar dados de progresso dos jogadores.

Memória EEPROM (Memory Cards)^[3]

Capacidade: 128 KB.
Tipo da memória: EEPROM.
Localização: Memory Card.
Função: Armazenar progresso e configurações dos jogos.

2.3 Sistema Operacional

O Playstation possui um kernel conhecido como PlayStation OS, que é uma versão empacotada das APIs da BIOS que é copiada para RAM principal durante o boot, esse processo ocupa 64kb da RAM, isso ocorre pois a BIOS está gravada em um ROM com um barramento de 8 bits que torna a leitura direta extremamente lenta, como solução ao ligar o console a BIOS executa uma rotina para copiar o PlayStation OS na RAM que tem um acesso de leitura mais rápido ^[3].

Tendo isso em mente é possível identificar as rotinas ao ligar o console da seguinte maneira:

A CPU inicia no endereço fixo 0xBFC00000, onde está localizada a BIOS.
A BIOS executa rotinas para configurar o hardware e copiar o Kernel para a RAM.
Exibe a tela de carregamento.
O sistema verifica se há um CD inserido e o controlador de CD-ROM analisa se é original.

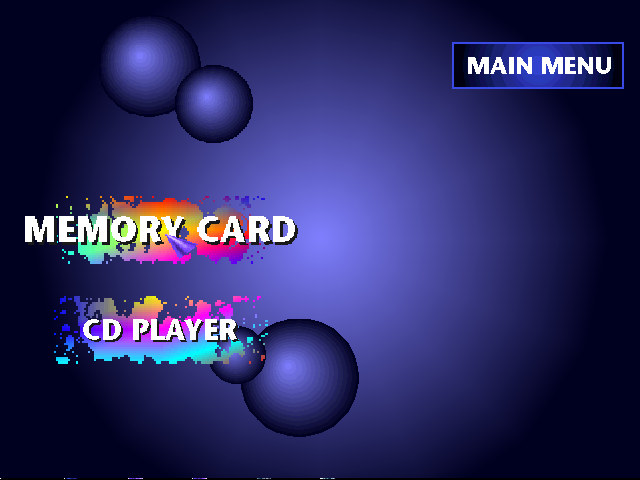

Sem um CD, o console exibirá o menu (shell).

A respeito da BIOS, os desenvolvedores da Sony implementaram um sistema parecido com que a IBM utilizou nos primeiros computadores pessoais da marca os IBM PC, no sentido de utilizar uma tabela padrão de interrupção em vez de depender exclusivamente de portas de entrada e saída ^[3]. A Tabela de interrupções é importante, pois facilita a comunicação entre o software e o hardware, permitindo que os jogos padronizem a chamadas de controle ou reproduzir sons, por exemplo.

Sendo assim, a BIOS oferece rotinas para operações em sistema de arquivos tanto no CD-ROM quanto no Memory Card, funções padrão da linguagem C, como manipulação de strings, operação de memória entre outros. A respeito da categoria do PlayStation, o mesmo não é GPOS visto que o sistema operacional foi feito exclusivamente para ele devido aos empecilhos no barramento, onde as rotinas mais essenciais são copiadas para RAM, o mesmo também não é um RTOS devida a falta de garantias e o mesmo não interrompe tarefas com base em prioridade entre outros fatores, em outras palavras ele não foi projetado para garantir tempo de resposta preciso. Em suma, o mesmo só oferece o suporte mínimo para lidar com o harware^[3].

2.4 Sensores e Atuadores

O PlayStation 1 (PS1), lançado em 1994, inovou ao introduzir novas formas de interação entre jogador e console, utilizando uma combinação de sensores e atuadores em seus controles e acessórios. A seguir, detalham-se esses componentes, suas funções e integração com o sistema.

Sensores

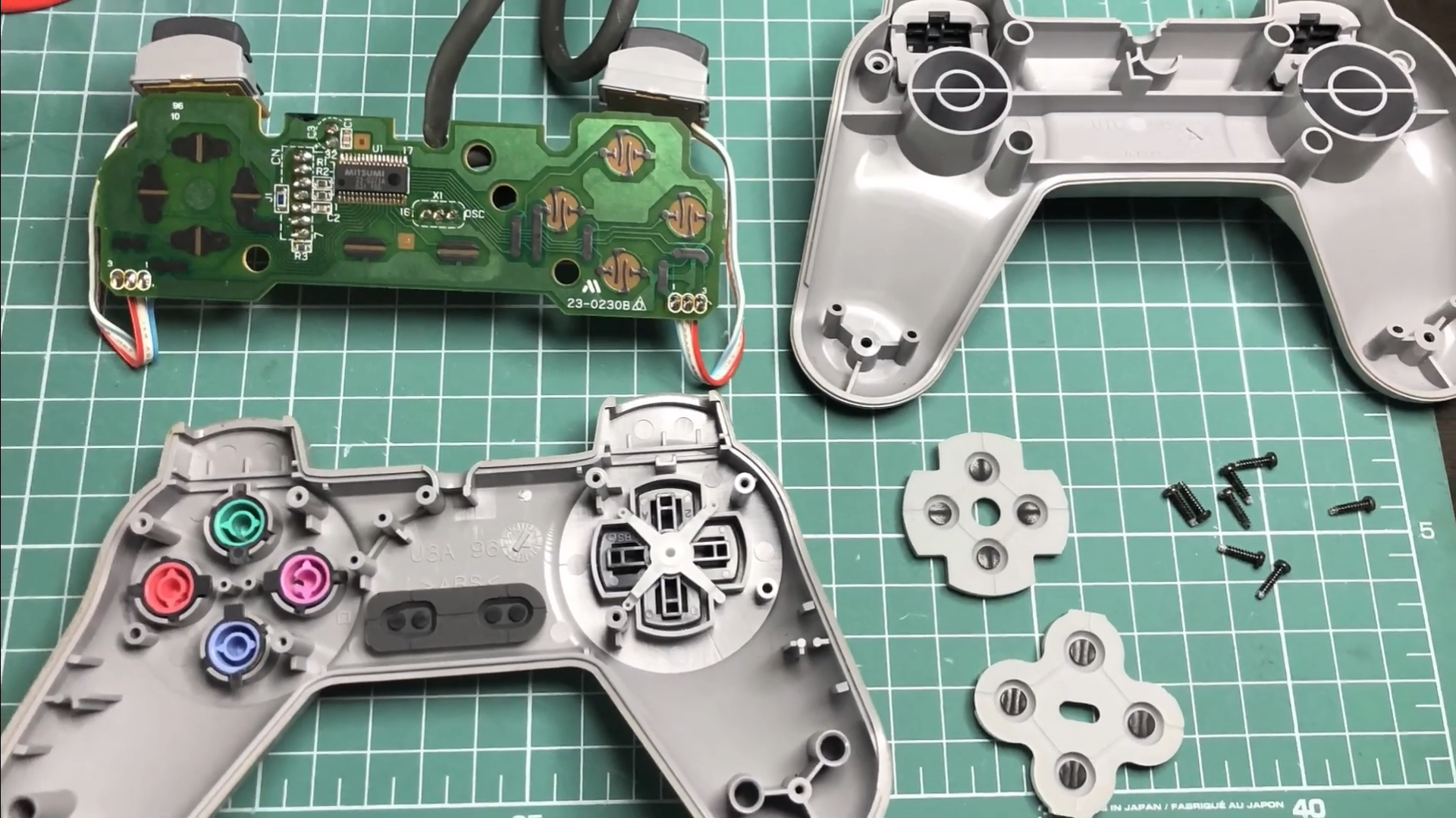

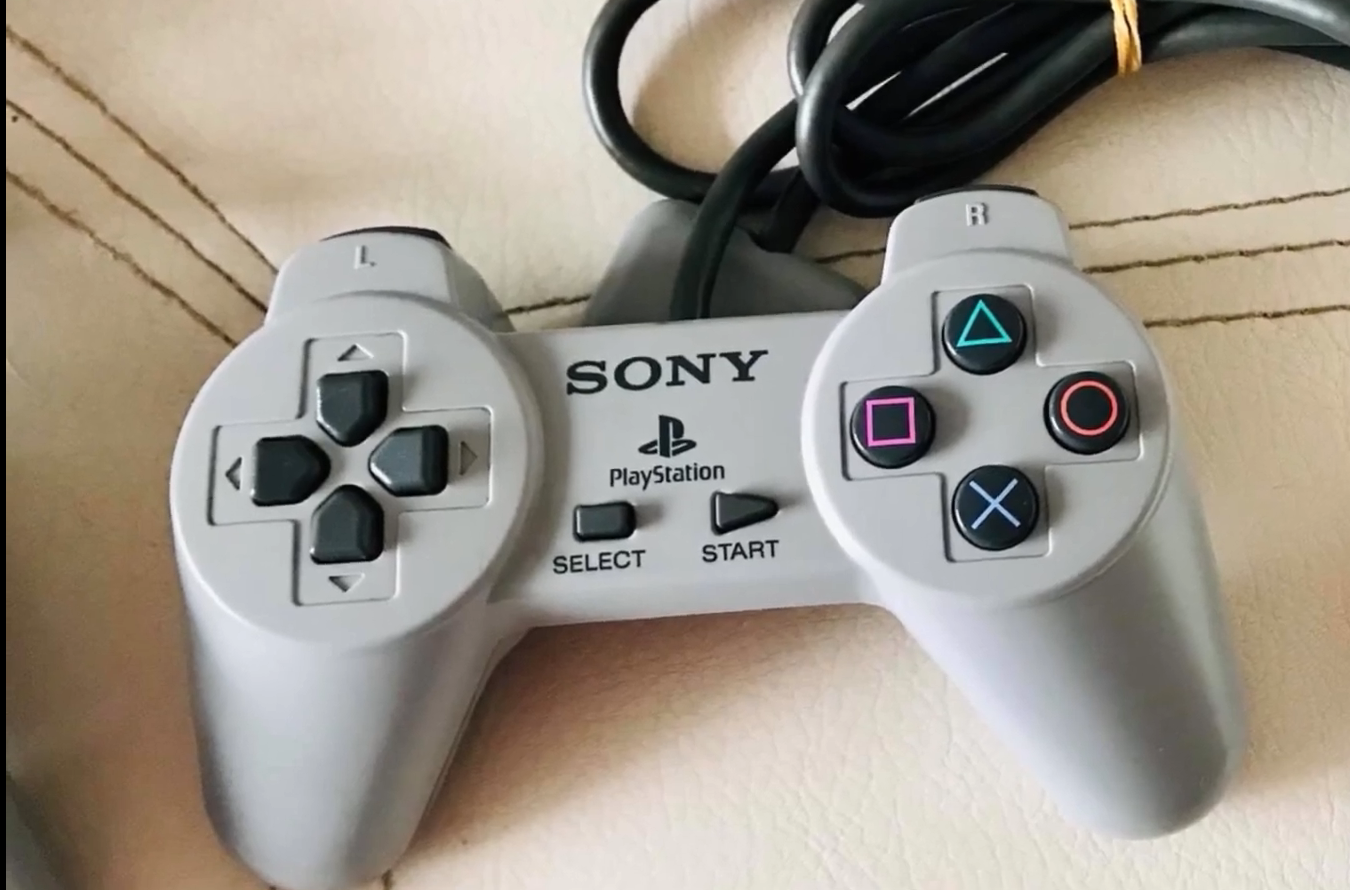

Controle Padrão (SCPH-1010)

O controle original do PlayStation foi projetado com uma série de sensores de entrada para captar os comandos do jogador:

Direcional Digital (D-pad): O PlayStation em seu lançamento trazia um controle simplificado sem analógicos (modelo SCPH-1010) que possuía quatro posições direcionais digitais. Este D-pad convertia a pressão física aplicada pelo usuário em sinais digitais para o console, funcionando como um conjunto de sensores de pressão que detectavam a direção selecionada ^[5].

Botões de Comando: O controle possuía quatro botões principais com os símbolos característicos (X, quadrado, círculo e triângulo), que são a marca registrada do PlayStation até hoje, além de quatro botões de ombro (R1, R2, L1, L2). Cada um destes botões funcionava como um sensor de pressão individual, transmitindo um sinal específico quando pressionado ^[5].

Interface de Conexão: O conector do controle possuía nove terminais para envio e recebimento de dados entre o controle e o console. O terminal 6 (ATT) era especificamente utilizado para que o console "interrogasse" o controle quanto ao seu ID e configuração, determinando se era um controle simples ou um DualShock com analógico ligado ou desligado ^[6].

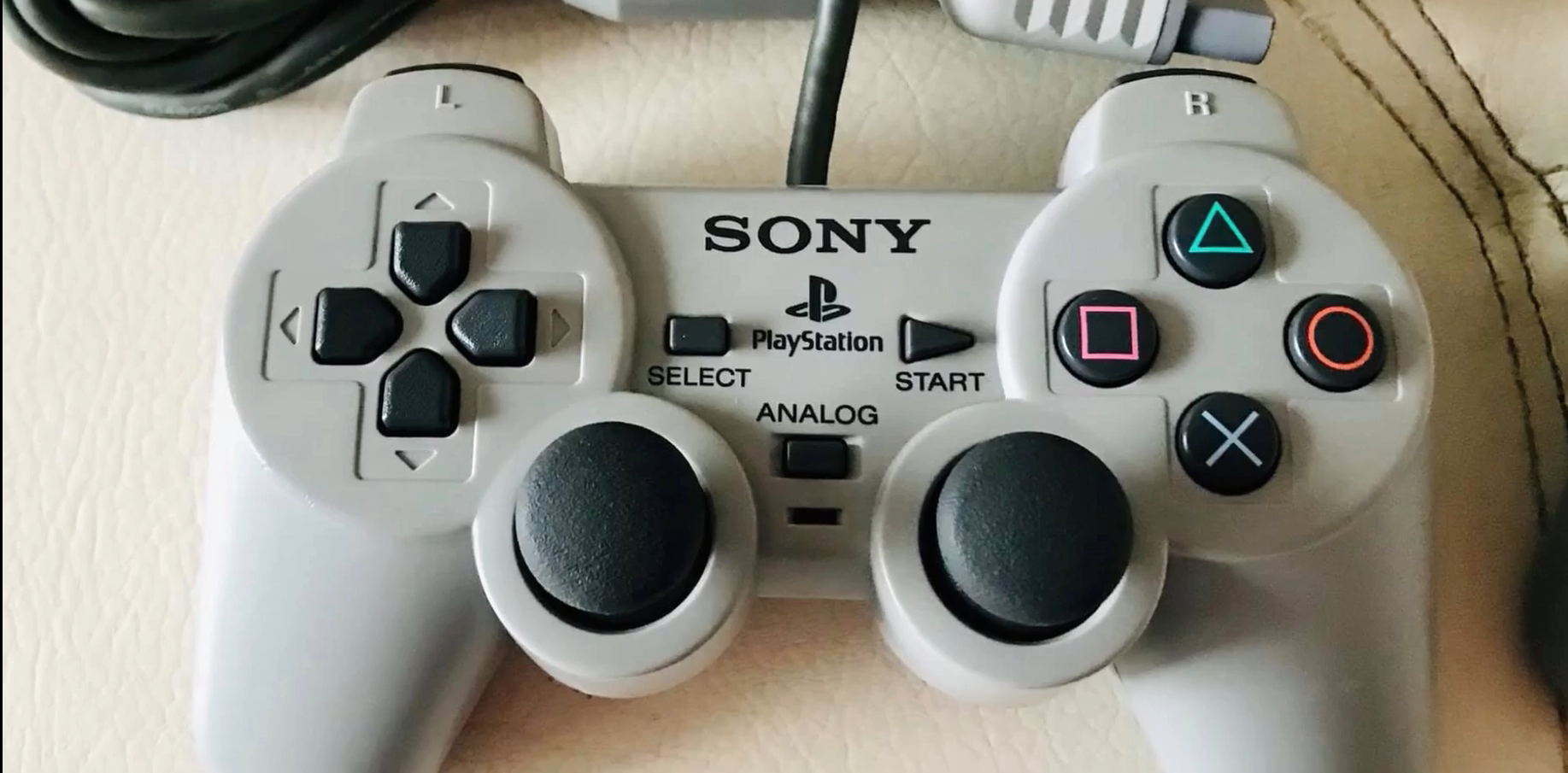

Controle DualShock (Introduzido em 1997)

O DualShock foi uma evolução significativa na linha de controles do PlayStation, adicionando novos sensores:

Sticks Analógicos: Dois controles analógicos que detectavam movimento em 360 graus, permitindo uma precisão muito maior nas entradas direcionais. Estes sensores convertiam o posicionamento físico do stick em valores de coordenadas que eram transmitidos ao processador ^[7].

Tecnologia de Detecção Analógica: O DualShock permitia a detecção de graus variados de inclinação dos sticks analógicos, criando uma experiência de controle muito mais precisa do que os botões digitais do controle original ^[7].

Light Guns (Pistolas de Luz)

O PlayStation suportava pistolas de luz (Light Guns) como acessórios, que possuíam sensores sofisticados:

Fotorreceptor: No interior das armas de brinquedo havia um fotorreceptor, um componente eletrônico que detectava raios de luz. Este sensor era calibrado para detectar uma quantidade específica de luz (aproximadamente 2.000 lumens), que correspondia à luminosidade emitida pela tela do televisor^[7].

Funcionamento: Quando o jogador puxava o gatilho, a tela ficava preta por uma fração de segundo, exceto o alvo, que continuava brilhando. Se o fotorreceptor estivesse apontado na direção da luz emitida pelo alvo, o componente era ativado e enviava uma mensagem para o console, indicando que o alvo foi atingido ^[7].

Modelos: Havia diferentes modelos de Light Guns para o PlayStation, incluindo o Guncon original da Namco e modelos de terceiros como o modelo "Real Arcade" da Innovation Extreme, que trazia funcionalidades adicionais^[8].

Compatibilidade: Existiam diferentes tipos de pistolas com tecnologias distintas - o Justifier (da Konami) e o Guncon (da Namco), cada um com seu próprio método de detecção e compatibilidade com jogos específicos ^[8].

Atuadores

Motores de Vibração (DualShock)

O DualShock introduziu um importante elemento de feedback tátil através de atuadores:

Dois Motores de Vibração: O nome "DualShock" deriva justamente do uso de dois (dual) motores de vibração (shock). Estes motores estavam alojados nas alças do controle, sendo o da esquerda maior e mais potente que o da direita, permitindo níveis variados de vibração e padrões complexos de feedback tátil^[5].

Alimentação: Ao contrário do Rumble Pak do Nintendo 64 (que usava baterias), os motores de vibração do DualShock utilizavam energia fornecida diretamente pelo console através do terceiro pino do conector do controle, que alimentava com 7 volts os motores de vibração^[5].

Controle de Vibração: O terceiro terminal do conector do controle era utilizado exclusivamente na versão DualShock para alimentar com 7 volts os motores que provocavam a vibração, permitindo ao jogo controlar quando e com que intensidade o feedback tátil era ativado^[6].

Light Guns com Atuadores

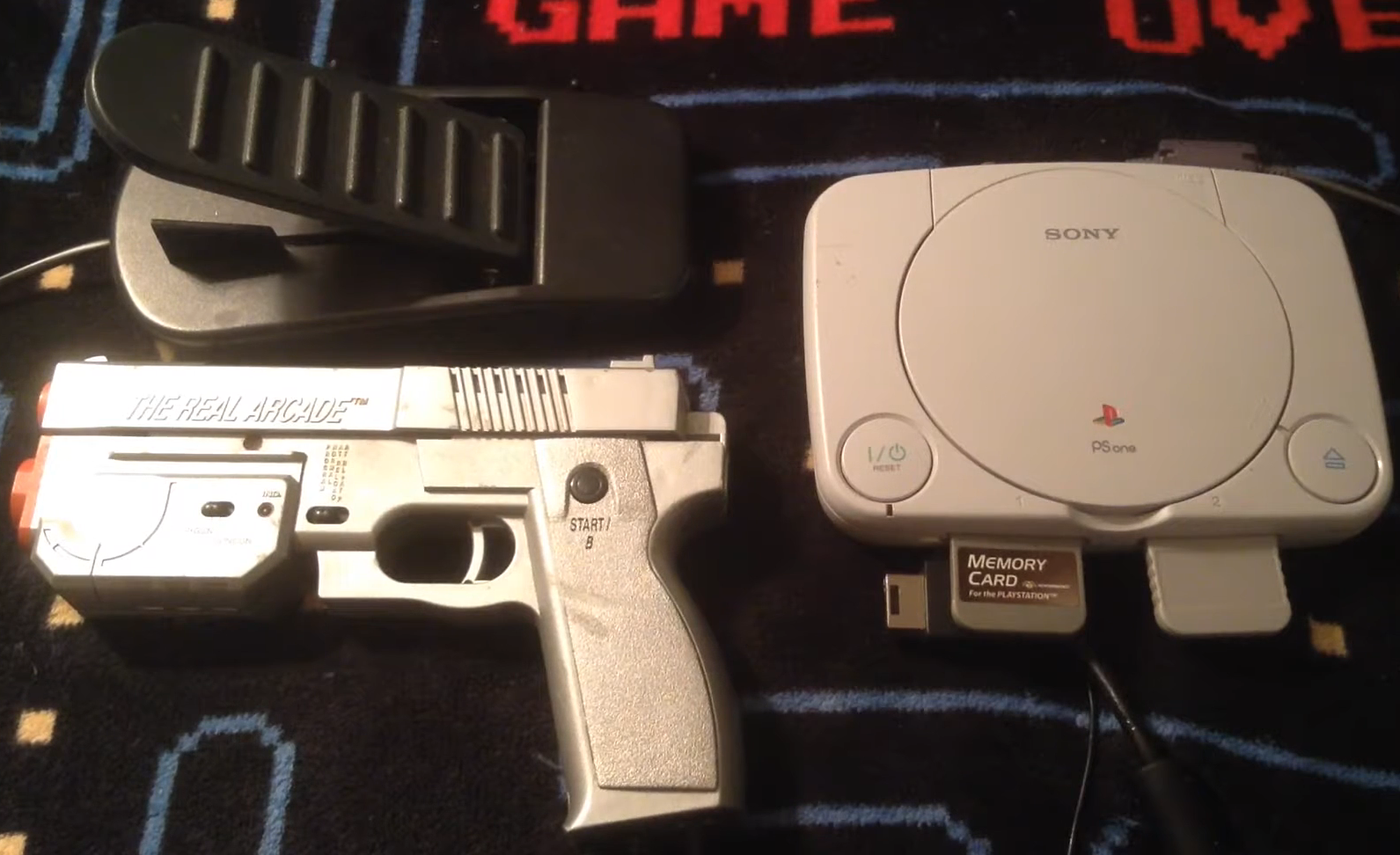

Alguns modelos de Light Guns possuíam atuadores para simular o recuo de uma arma real:

Recuo Mecânico: Modelos de pistolas como o Real Arcade possuíam um sistema de recuo que era ativado quando o gatilho era puxado. Este sistema utilizava um pequeno solenóide ou mecanismo hidráulico que produzia um movimento físico semelhante ao recuo de uma arma real, aumentando a imersão do jogador ^[8].

Alimentação Externa: Devido à necessidade de energia para os atuadores de recuo, algumas pistolas requeriam cabos de alimentação extras além da conexão com o controle ^[8].

Conexão dos Sensores e Atuadores com a CPU/GPU

O PlayStation 1 conectava seus sensores e atuadores ao processador principal através de interfaces específicas:

Portas de Controle: O console possuía duas portas na placa mãe para conectar controles, mas estas eram expansíveis até 8 usando um acessório multitap^[6].

Protocolo de Comunicação Serial: Os controles e memory cards conectavam-se ao console usando um protocolo serial, acessados através dos registradores SIO0. O protocolo usado era similar ao padrão SPI (Serial Peripheral Interface), sem bytes de início/parada e sem paridade^[9].

Comunicação Controlador-Console: A comunicação entre o controle e o console seguia um esquema de endereçamento onde o primeiro byte enviado pelo console após ativar o sinal /CSn era o endereço do dispositivo que deveria responder. Esta arquitetura permitia que controles e memory cards compartilhassem as mesmas portas físicas^[9].

Esta arquitetura de sensores e atuadores do PlayStation 1 foi inovadora para sua época e estabeleceu padrões que influenciaram todas as gerações subsequentes de consoles, mostrando como os sistemas embarcados podem implementar interfaces homem-máquina intuitivas e imersivas.

2.5 Interfaces de Comunicação com fio

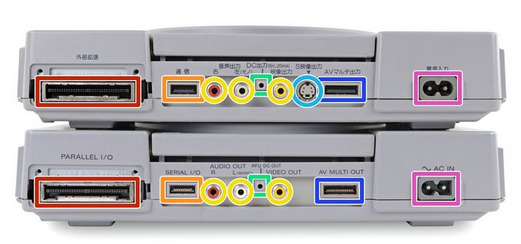

A imagem a seguir mostra a traseira de dois modelos do PlayStation 1, destacando suas diferentes portas de entrada e saída. Cada cor representa uma interface específica^[41].:

**Figura 12** - Interfaces de comunicação com fio do Playstation 1.

Figura – Conectores traseiros do console PlayStation 1, destacando suas portas de entrada e saída com codificação por cores^[41].

Parallel I/O (Vermelho)

Tipo: Porta paralela de expansão
Função: Embora nunca tenha sido utilizada oficialmente pela Sony, essa porta foi amplamente usada por dispositivos de trapaça de terceiros (como o GameShark).
Categoria: Interface de comunicação com fio (paralela)

Serial I/O (Laranja)

Tipo: Porta serial
Função: Permite conectar dois consoles PS1 para partidas multiplayer em TVs diferentes. Poucos jogos ofereciam suporte a essa funcionalidade.
Categoria: Interface de comunicação com fio (serial)

RCA Out (Amarelo)

Tipo: Saídas RCA (vídeo composto e áudio estéreo)
Função: Método comum e não proprietário de conectar o console à TV, usando cabos RCA padrão.
Categoria: Interface de comunicação com fio (saída de áudio e vídeo analógicos)

RFU DC Out (Verde)

Tipo: Conector de alimentação para modulador RF
Função: Alimenta o acessório RFU, que converte sinais de vídeo e áudio em sinal RF, permitindo conexão com TVs antigas que não possuíam entradas RCA.
Categoria: Interface de comunicação com fio (saída auxiliar)

S-Video Out (Azul claro)

Tipo: Saída S-Video (exclusiva do modelo japonês SCPH-1000)
Função: Fornece imagem de maior qualidade em TVs compatíveis, separando sinais de cor e brilho.
Categoria: Interface de comunicação com fio (saída de vídeo analógico)

AV Multi Out (Azul escuro)

Tipo: Porta proprietária da Sony
Função: Saída de áudio e vídeo compatível com diversos tipos de cabos (RCA, S-Video e RF), substituindo outras saídas ao longo do tempo.
Categoria: Interface de comunicação com fio (saída de áudio e vídeo)

AC In (Rosa)

Tipo: Conector de energia C7/C8 padrão
Função: Entrada de energia para o console. O modelo americano possui uma versão polarizada.
Categoria: Interface de comunicação com fio (alimentação elétrica)

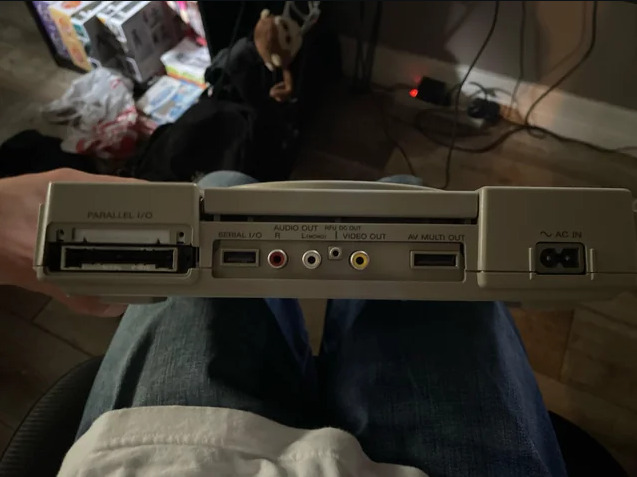

**Figura 13** - Interfaces da parte traseira do PlayStation 1.

Acessórios originais

A Sony produziu, além dos controles clássicos, alguns acessórios que aprimoraram a nova era dos jogos.

Multitap

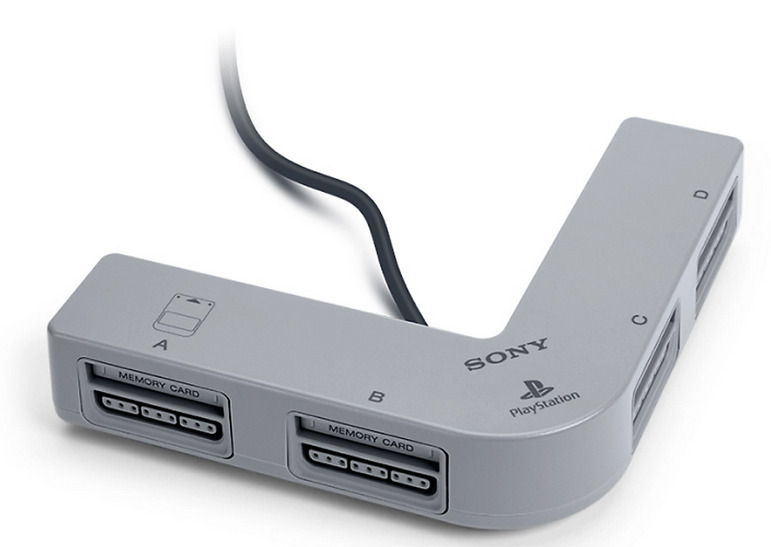

Figura – Acessório Multitap do PlayStation 1, utilizado para conectar múltiplos controles em jogos multiplayer locais.

O console PlayStation tinha duas portas de controle, mas graças a esse adaptador multiplayer oficial, era possível usar quatro controles numa única porta. Ao adicionar um segundo Multitap em um mesmo console, até oito jogadores podem participar.

PlayStation Mouse

Figura – Mouse oficial do PlayStation 1, compatível com jogos do tipo apontar e clicar.

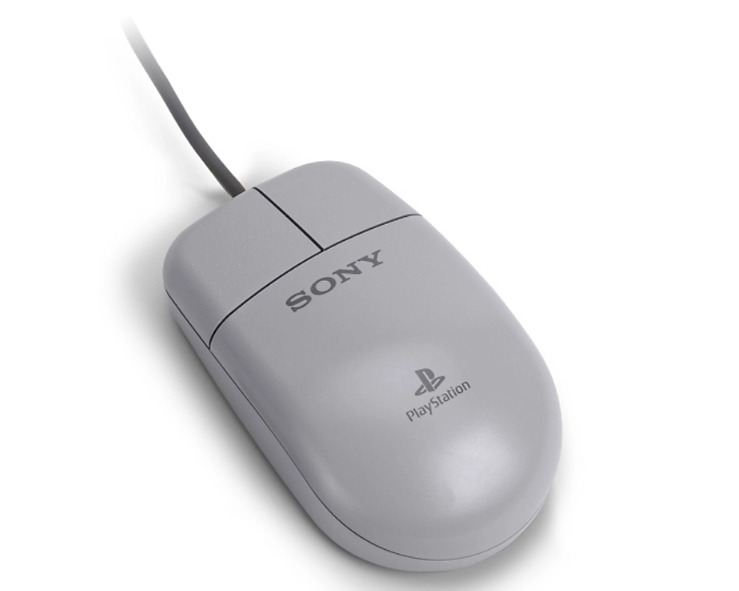

O PlayStation Mouse é voltado para jogos de aventura do tipo apontar e clicar. Esse mouse oficial permitia que as pessoas usassem controles no estilo PC em jogos como Lemmings e SimCity 2000.

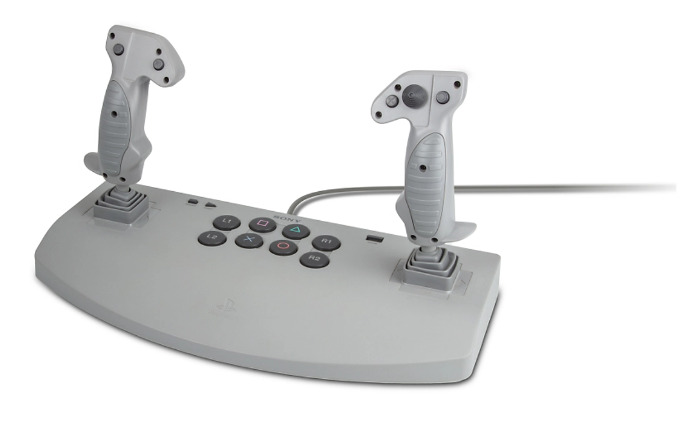

PlayStation Analog Joystick

Figura – Controle analógico duplo lançado em 1996, oferecendo maior precisão para jogos como simuladores de voo.

A introdução dos controles analógicos em um controle do PlayStation em 1996 aumentou a amplitude dos movimentos para jogos de voo, incluindo a série Ace Combat, e foi um precursor dos dois controles analógicos que ainda estão presentes nos controles modernos do PlayStation.

2.6 Interfaces de Comunicação sem fio

Pertencente aos consoles de quinta geração, assim como o Sega Saturn e o Nintendo 64, o Playstation 1 não possui interfaces de comunicação sem fio. Porém, torna-se basante interessante citar que outros fabricantes de aparelhos eletrônicos voltados para jogos, como a Mad Catz, produziram controles infravermelhos que poderiam ser adaptados para uso no console da Sony, mas eram opcionais e não-oficiais^[42].

2.7 Unidades de Entrada/Saída (I/O)

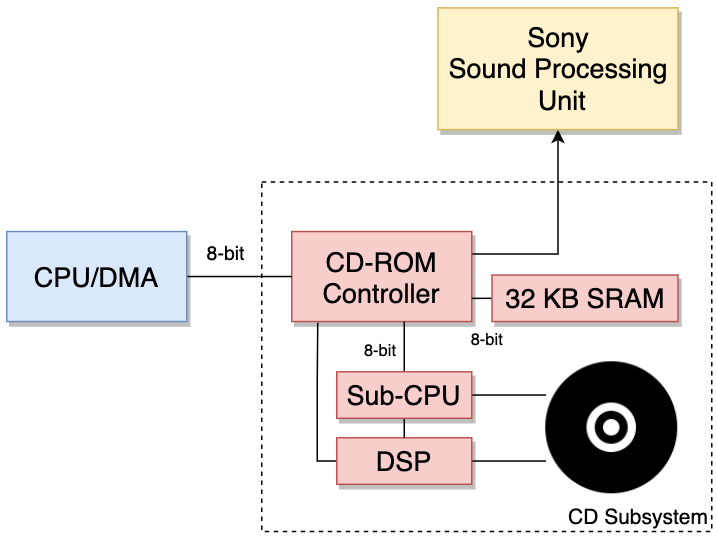

I/O PS1 — **Figura 18** - Layout do subsistema de CD.

No console, existem duas portas de I/O (Serial e Paralela) disponíveis para expansão. Contudo, elas foram removidas em revisões posteriores do console devido à falta de adoção e ao fato de que elas poderiam ser potencialmente usadas para quebrar o sistema de proteção contra pirataria^[3].

Subsistema de CD

O bloco que controla a unidade de CD é uma área muito interessante, podendo imaginar ela como um componente separado que está integrado ao PlayStation^[3].

Esse subsistema é composto de:

DSP
- Controla o motor e o laser.
- Processa o sinal RF que vem do laser.
Sub-CPU
- Motorola 68HC05 (Microcontrolador).
- 512 B de RAM.
- 16KB de ROM.
- Executa um programa local armazenado na ROM e controla o DSP.
- Implementa medidas de proteção contra pirataria e elas são aplicadas independentemente da CPU principal "gostar ou não".
Controlador de CD
- Intermediário entre o subsistema de CD e o resto do controle, recebendo comandos da CPU principal (ideia de fila) e disparando interrupções após certos eventos.
- Como controlador, o chip conversa com a Sub-CPU e recebe, do DSP, os dados do CD.
- Contém uma unidade DMA e está conectada diretamente ao SPU, o que permite que ele transmita áudio diretamente.
32 KB de SRAM
- Conectados ao controlador.
- Buffer para dados lidos do disco.

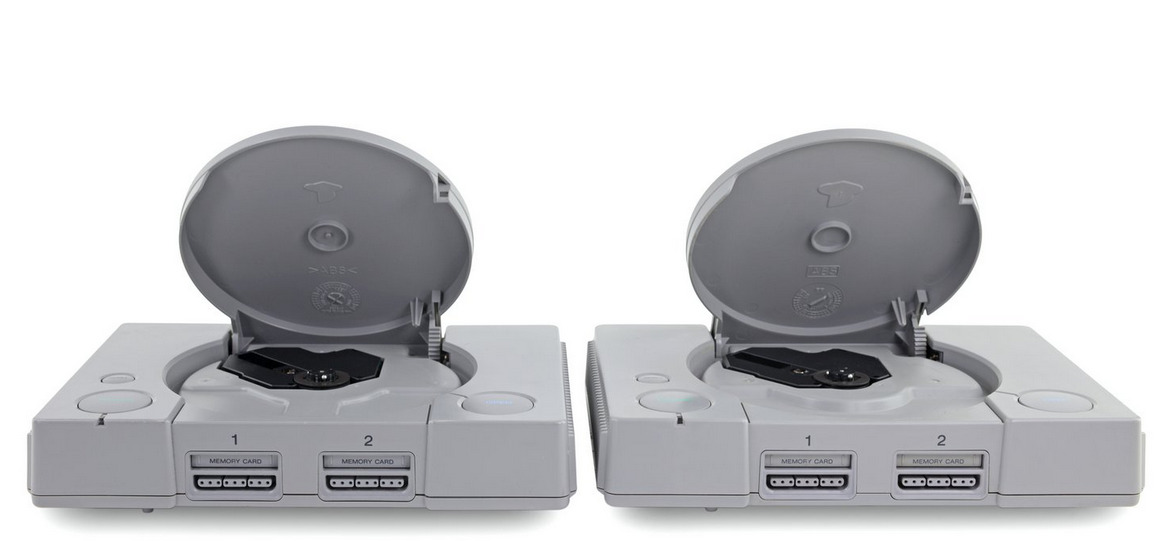

Frontal do Playstation 1 — **Figura 19** - Imagem frontal do Playstation 1.

Figura - Imagem frontal do console PlayStation 1, destacando o subsistema de CD.

O subsistema se assemelha um pouco a um leitor de CD típico que todos tinham em casa, exceto pelos ajustes que a Sony implementou no programa da Sub-CPU para realizar verificações contra pirataria^[3].

Portas frontais

Os controles e os slots dos memory cards são elétricamente idênticos. Portanto, o endereço de cada um deles é codificado diretamente no hardware. Além disso, a Sony alterou a forma física das portas para evitar possíveis acidentes^[3].

A comunicação com esses dispositivos é feita usando uma interface serial. Os comandos enviados pelo console serão entregues a um dos dois slots (ou “mem. card 0” e “controle 0”, ou “mem. card 1” e “controle 1”). Em seguida, ambos os acessórios responderão com seus identificadores exclusivos, permitindo que o console se concentre em um tipo específico de dispositivo (memory card ou controle) daquele momento em diante^[3].

2.8 Fonte de Energia e Sistema de Alimentação

Arquitetura da Fonte de Energia

O PlayStation 1 SCPH-1000 utiliza uma fonte de alimentação interna do tipo switch mode power supply (SMPS), responsável por converter a tensão alternada (AC) da rede elétrica em tensões contínuas (DC) adequadas para a operação dos circuitos internos do console. O modelo japonês é projetado para operar diretamente em 100V AC, padrão do Japão, enquanto variantes lançadas em outros mercados (EUA, Europa) possuem fontes compatíveis com 110V ou 220-240V, respectivamente^[26][27][28].

Principais Características da Fonte:

Tipo: Fonte chaveada (SMPS), que oferece alta eficiência energética e tamanho compacto^[28].
Entrada:
- SCPH-1000 (Japão): 100V AC, 50/60Hz.
- Modelos europeus: 220-240V AC, 50Hz.
- Modelos americanos: 120V AC, 60Hz.
Proteção: Fusíveis e capacitores de alta tensão (capacitores de entrada geralmente entre 250V e 400V, dependendo da região)^[26][25].
Saídas: A fonte converte a energia da rede em duas principais tensões DC:
- +7,6V (alimentação principal de circuitos de potência, motores e atuadores).
- +3,6V (alimentação lógica para circuitos digitais, como CPU, GPU, RAM, SPU, etc.)^[28].

Pinagem e Distribuição de Energia

A conexão da fonte com a placa-mãe é feita por um conector de sete pinos, sendo os principais:

Pino 1: +7,6V (principal linha de alimentação de potência)
Pino 2: GND (terra)
Pino 3: +3,6V (linha lógica)
Pino 4: GND (terra)
Pinos 5 e 6: Reservados ou não utilizados em algumas revisões
Pino 7: Reset (sinal de controle para reinicialização do sistema)^[28][25]

Regulação e Estabilidade

A fonte SMPS do PS1 incorpora circuitos de regulação para garantir que as tensões fornecidas permaneçam estáveis mesmo diante de variações na carga ou na rede elétrica. O projeto original da Sony priorizava a redução de ruídos e interferências, essenciais para o correto funcionamento dos circuitos digitais e analógicos do console^[24][25].

Em projetos de substituição por fontes lineares, observa-se que a corrente demandada pelo console pode variar de 0,25A (em idle) até 1A (no pico de consumo), especialmente durante o acionamento do motor do drive de CD ou uso intenso de periféricos^[24][25].

Gerenciamento de Energia, Reset e Supervisão

Gerenciamento de Energia: O fornecimento de +7,6V e +3,6V é distribuído para diferentes blocos do sistema, incluindo motores (drive de CD), lógica digital (CPU, GPU, RAM, SPU) e periféricos (controles, memory cards).
Circuitos de Reset: O PS1 possui um circuito dedicado de reset, responsável por garantir a inicialização correta do sistema e a reinicialização segura em caso de falhas. O sinal de reset é transmitido pelo pino 7 do conector da fonte e gerenciado por circuitos integrados específicos (como o M51957B em algumas placas).
Supervisores de Energia: A fonte e a placa-mãe contam com supervisores de tensão, que monitoram as linhas de alimentação e podem acionar o reset ou desligar o sistema caso haja queda ou instabilidade nas tensões, protegendo os circuitos sensíveis^[25][27].

Eficiência e Consumo

A eficiência do SMPS do PlayStation 1 é típica para fontes chaveadas da época, com perdas reduzidas em relação a fontes lineares. O consumo do console varia conforme a operação, mas geralmente permanece abaixo de 15W em uso típico^[24].

2.9 Firmware e Atualizações

Funções do Firmware (BIOS)

O BIOS do PlayStation 1 executa as seguintes funções principais:

Inicialização do hardware: Ao ligar o console, o BIOS inicializa a CPU, a RAM, a GPU, o subsistema de CD e demais periféricos, garantindo que todos os componentes estejam prontos para uso.
Diagnóstico básico: O BIOS realiza testes automáticos para detectar falhas de hardware, sinalizando ao usuário por meio de mensagens ou luzes indicadoras em caso de problemas.
Carregamento do sistema operacional: O BIOS copia o kernel do PlayStation OS para a RAM principal, permitindo acesso rápido às rotinas do sistema.
Gerenciamento de mídias: O BIOS verifica a presença de um CD-ROM válido e inicia a leitura do disco, além de fornecer rotinas para leitura e gravação em memory cards.
Interface de usuário: Exibe a tela de boot, menus de gerenciamento de memory card e CD, e permite ao usuário copiar, deletar ou formatar arquivos salvos^[3][31].

Atualizações de Firmware

Ao contrário de consoles posteriores, o PlayStation 1 não foi projetado para receber atualizações de firmware após sair de fábrica. O firmware (BIOS) é gravado de forma permanente em memória ROM e não pode ser alterado por métodos convencionais de software. Qualquer modificação ou substituição de BIOS só pode ser realizada por procedimentos de hardware, como a troca do chip ROM por outro compatível, prática comum em ambientes de desenvolvimento ou para fins de modificação (modchips)^[31].

No entanto, é importante destacar que outros produtos da linha PlayStation, como o PSX (um DVR híbrido lançado apenas no Japão), receberam suporte oficial a atualizações de firmware via discos de atualização ou serviços online, mas tal funcionalidade nunca esteve disponível para o PlayStation 1 original (SCPH-1000/1001/1002)^[30]. No PS1, não há suporte para atualizações Over-the-Air (OTA) ou via mídia física convencional.

Modificações e Troca de BIOS

A comunidade de desenvolvedores e entusiastas realiza, desde os anos 1990, modificações de hardware para substituir o BIOS original por versões alternativas, como o BIOS de estações de desenvolvimento (DTL-H1001) ou BIOS de outras regiões, visando desbloquear recursos ou permitir a execução de jogos de diferentes zonas regionais. Esse processo envolve a dessoldagem do chip ROM original e a instalação de um novo chip EEPROM programado com o firmware desejado, sendo uma operação avançada e não suportada oficialmente pela Sony^[31].

2.10 Unidade de Proteção e Segurança

O PlayStation 1 (SCPH-1000) foi pioneiro ao adotar o CD-ROM como mídia principal, o que exigiu da Sony a implementação de mecanismos inovadores de proteção e segurança para combater a pirataria e garantir a integridade do sistema.

Proteção de Mídia: Wobble Groove e Region Lock

O principal mecanismo de proteção do PlayStation 1 estava na própria mídia física. Cada CD original possuía uma trilha especial chamada wobble groove — uma área no anel interno do disco com uma oscilação de frequência específica, impossível de ser reproduzida por gravadores de CD convencionais. Essa trilha continha informações de autenticação e de região (por exemplo, América, Europa ou Japão), funcionando como um “selo físico” de autenticidade^[32][33][31].

Durante o boot, o leitor óptico do console verifica a presença dessa trilha. Se o sinal não for detectado, o sistema impede a execução do disco. Esse mecanismo também implementava o region lock, bloqueando a execução de jogos de outras regiões, já que cada console só reconhecia a frequência do wobble correspondente à sua região^[32][31].

Verificação de Autenticidade e Sub-CPU do CD-ROM

O subsistema de CD do PlayStation 1, equipado com uma sub-CPU dedicada, desempenhava papel central na proteção contra pirataria. Essa sub-CPU executava rotinas de verificação independentes, analisando a presença do wobble groove e validando a estrutura do disco antes de liberar o acesso ao conteúdo para a CPU principal. Caso a autenticação falhasse, o disco era rejeitado e o jogo não carregava^[32][33].

LibCrypt e Proteções Avançadas em Jogos

Com o avanço das técnicas de modificação e pirataria, a Sony e desenvolvedores passaram a adotar proteções adicionais, como o sistema LibCrypt. Este método utilizava dados especiais gravados nos subcanais do CD, que eram difíceis de copiar com gravadores domésticos. O jogo, ao rodar, verificava a presença desses dados via rotinas no código, dificultando ainda mais a reprodução não autorizada. Alguns jogos também utilizavam verificações de integridade (CRC checksums) para detectar alterações no código, sabotando a execução de cópias modificadas^[33].

Anti-Modchip e Detecção de Hardware Não Autorizado

Em modelos posteriores (especialmente PSone), foram implementadas tentativas de detecção de modchips — dispositivos instalados para burlar as proteções do console. Certos jogos verificavam repetidamente a resposta do console ao código de autenticação (string SCEx). Se detectada uma resposta anômala, típica de consoles modificados, o jogo podia travar ou apresentar comportamentos inesperados, dificultando o uso de cópias piratas^[32][33].

Anti-Action Replay e Outras Medidas

Além das proteções físicas e lógicas, o PlayStation 1 também implementou medidas para dificultar o uso de dispositivos de trapaça, como o Action Replay. Isso foi feito por meio de rotinas de verificação específicas, presentes em alguns jogos, que identificavam alterações no fluxo normal de boot ou tentativas de execução de códigos não autorizados^[32][34].

Limitações e Vulnerabilidades

Apesar de inovador para a época, o sistema de proteção do PlayStation 1 apresentava vulnerabilidades exploradas por técnicas como o swap trick (troca de disco após o boot) e a instalação de modchips. O fato de a verificação do wobble groove ocorrer apenas no início do boot permitia que, após a autenticação de um disco original, o usuário trocasse rapidamente por uma cópia gravada, burlando a proteção. Modchips evoluíram para simular eletronicamente o sinal do wobble groove, tornando-se uma das principais ameaças à segurança do console^[32][33][31].

Ausência de Criptografia e Proteção de Dados

Diferente de sistemas embarcados modernos, o PlayStation 1 não implementava criptografia de dados nem módulos de segurança por hardware (HSM). Toda a proteção era baseada em autenticação física e verificações de software, sem mecanismos robustos para proteção de dados pessoais ou de savegames^[32][33][31].

Principais Recursos de Segurança

Recurso	Descrição	Eficácia
Wobble Groove	Trilha física exclusiva nos CDs originais, usada para autenticação e region lock	Moderada-Alta
Sub-CPU do CD-ROM	Executa autenticação independente e bloqueia discos não originais	Alta
LibCrypt	Proteção baseada em subcanais de CD e rotinas de verificação em jogos	Moderada
Anti-Modchip	Detecção de hardware de modificação em jogos específicos	Moderada
CRC Checksums	Verificação de integridade do código do jogo	Moderada
Ausência de criptografia	Não há proteção de dados por criptografia ou módulos seguros	Baixa

2.11 Armazenamento Externo

O PlayStation 1 utiliza diferentes formas de armazenamento externo para permitir a execução de jogos digitais e a preservação do progresso dos jogadores, focando principalmente na flexibilidade e no baixo custo^[3].

Como o console não possuia nenhum tipo de armazenamento interno, as principais formas estavam com as mídias de jogo em CD-ROM e os Memory Cards^[3].

Tipo de Armazenamento	Capacidade	Formato	Leitura	Conteúdo	Proteções
CD-ROM	650MB	CD de 12 cm padrão	Leitura óptica baseada em motor de 2x de velocidade	Jogos, trilhas sonoras, vídeos e recursos gráficos	Verificação regional e antipirataria via área codificada na borda do disco, checado pela BIOS.
Memory Cards	128 KB	Memória EEPROM dividida em 15 blocos	Leitura e escrita elétrica dos dados	Dados dos jogos	BIOS gerencia acesso

2.12 Interface com o Usuário (UI)

Como a funcionalidade principal do sistema é a execução de software externo, que fornece a sua própia interface, o playstation 1 não dispõe de muitos recursos de interface de usuário, sendo limitado à um "shell" para gerenciamento de dados salvos e tocar CDs.^[44]

O menu principal do shell fornece apenas dois botoões para as funcionalidades citadas anteriormente, é visível também uma estética mais "brincalhona" adotada para a interface, com rastros coloridos de tinta e bolinhas coloridas.

A interface do tocador de CDs é simples e contém funcionalidades básicas de controle de áudio, playlists e indicação de tempo

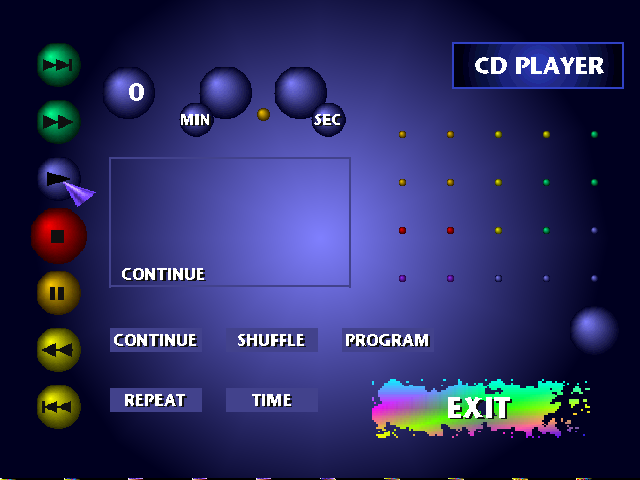

Figura 22 - Interface do tocador de CD.

Imagem não encontrada na origem: Interface do tocador de CD

Fonte: drew1440, 2021

A interface do gerenciador de cartão de memória é igualmente simples, permitindo deletar e copiar dados salvos em até dois cartões de memória cada unidade de dados salvos é representado por um ícone do jogo que pode ou não ser animado, ao selecionar o dado o nome do jogo na qual pertence o dado salvo aparece em baixo também.

3. Artigos acadêmicos relacionados

3.1 Artigos científicos que detalhem uma ou mais de uma das principais tecnologias que viabilizam a existência do produto

3.1.1 TEAM PSX

O artigo acadêmico “Team PSX – Electrical and Computer Engineering” da Carnegie Mellon University explora em profundidade a arquitetura do PlayStation 1 ao abordar a recriação do console em FPGA, detalhando as principais tecnologias que viabilizam a existência do produto, especialmente o Geometry Transformation Engine (GTE) e o Motion Decoder (MDEC) ^[29].

Segundo o estudo, o GTE é um co-processador dedicado a cálculos matemáticos vetoriais, essenciais para a renderização 3D em tempo real. Ele permite que operações como projeção, rotação e transformação de vértices sejam realizadas de forma muito mais rápida do que seria possível apenas com a CPU principal. Essa aceleração foi determinante para o PlayStation 1 popularizar jogos tridimensionais, viabilizando títulos com gráficos poligonais complexos mesmo com recursos de hardware limitados^[29].

Outro destaque do artigo é o MDEC (Macroblock Decoder), responsável por decodificar dados de imagem e vídeo comprimidos vindos do CD-ROM, transformando-os em representações coloridas de 24 bits para uso em memória principal. O MDEC utiliza técnicas semelhantes ao formato JPEG, permitindo que jogos do PS1 incluam cutscenes em vídeo e imagens de alta qualidade, mesmo com as restrições de espaço e memória da época. O artigo ressalta que a existência desse hardware dedicado foi fundamental para o sucesso do console, pois otimizou o uso do espaço em disco e proporcionou experiências multimídia inovadoras para o público da década de 1990^[29].

A análise acadêmica demonstra que a integração do GTE e do MDEC à arquitetura do PlayStation 1 foi crucial para o avanço dos gráficos 3D e das experiências multimídia nos videogames, estabelecendo um novo padrão tecnológico para a indústria ^[29].

3.1.2 Efficient memory access checking

O artigo acadêmico "Efficient Memorry Access Checking" explora uma nova abordagem para verificação concorrente de acessos à memória, introduzindo o conteuto de assinatura embutida em cada instância de estrutura de dados, juntamente com novas instruções LOAD/STORE que fazem a leitura dessas assinaturas como efeito colateral^[42].

Segundo o estudo, essa técnica permite detectar falhas de acesso à memória causadas por software, como ponteiros corrompidos, ponteiros não inicializados, ponteiros obsoletos e estouros de cópia. Além disso, também torna possível detectar falhas de hardware, incluindo problemas no caminho de acesso à memória e no arquivo de registradores^[42].

Os benchmarks utilizando o processador MIPS R3000, onde o código foi gerado por uma versão modificada do compilador GNU C Compiler, demonstraram que, em média, 53% dos acessos à memória foram verificados e que o custo de performance associado à verificação foi inferior à 5%^[42].

Essa abordagem é relevante ao considerar a arquitetura do PlayStation 1, que utiliza o processador MIPS R3000A. O console, ao lidar com cargas intensivas de memória para processamento de gráficos 3D em tempo real e decodificação de vídeo e/ou áudio, dependia da confiabilidade do acesso à memória para manter a estabilidade e performance dentro dos jogos. A aplicação das técnicas impediam que falhas na execução dos jogos acontecessem, garantindo a melhor experiência possível para o usuário^[42].

3.1.3 RISC I: A Reduced Instruction Set VLSI Computer

Esse artigo acadêmico introduz uma inovadora para projetos de processadores, a criação do Computadro de Conjunto de Instruções Reduzido, um design arquitetural que, ao contrário da tendência de aumento de complexidade em CPUs, utiliza instruções primitivas simples de eficiente implementação ao invés de instruções complexas ^[39].

O artigo indica que instruções reduzidas permitem que as tais sejam executadas em apenas um ciclo, que também seria mais rápido que um ciclo CISC. E que, além disso, o design da CPU seria simplificado. Assim podendo extrair mais performance devido à esse hardware simplificado ^[39].

Há também uma diferença expressa no design RISC, pois ele é feito com o suporte de linguagens de alto nível em mente "terceirizando" o trabalho pesado para o software/compilador, com apenas as tarefas mais pesadas tendo suporte para hardware. Assim a programação para CPU é feita em sua maioria pelo compilador ^[39].

O PS1 utiliza a arquitetura MIPS I, que é uma arquitetura RISC, permitindo assim o uso de linguagens de alto nível (como a linguagem C) enquanto as ferramentas de trabalho lidam com as partes difíceis de programação de cpu. Isso é relevente em especial paraa CPU acompanhava o console, que apresentava hazards de acesso a memória e de pulos condicionais e incondicionais, esses poderiam ser lidados pelo compilador sem entrada manual pelos desenvolvedores de jogos ^[39].

3.1.4 A superpipeline approach to the MIPS architecture

Esse artigo acadêmico introduz uma das decisões de design utilizadas no MIPS R4000, que é a evolução do pipeline do R3000 (processador da família da cpu do PS1) para um superpipeline, que adiciona divide as operações básicas do pipeline, criando mais estágios ^[40].

O artigo detalhas as escolhas de design de Paralelismo a Nível de Instrução: o porquê de escolher uma superpipeline ao invés de um design superescalar ou VLIW, com explicações dos ganhos de performance ^[40].

O artigo também entra em detalhes sobre o funcionamento do pipeline utilizado nos processadores da família R3000, que é a família utilizada no PS1, detalhando os 5 estágios básicos e algumas otimizações ^[40].

3.2 Artigos científicos sobre aplicação / uso do produto

3.2.1 IMPACTO DOS JOGOS DIGITAIS NO CRESCIMENTO DAS PLATAFORMAS DE STREAMING

O artigo destaca o crescimento das plataformas de streaming e sua influência na popularização do entretenimento digital em ambientes virtuais. Essa transformação está diretamente ligada à evolução dos consoles de videogame, como o PlayStation 1, lançado em 1994, que revolucionou o mercado ao adotar o CD-ROM como mídia padrão. Essa inovação possibilitou o desenvolvimento de jogos mais sofisticados e experiências imersivas, pavimentando o caminho para o atual cenário dos jogos digitais e do consumo de conteúdo por streaming ^[16].

Sendo assim, o PlayStation 1 representou um marco na evolução dos sistemas embarcados voltados para jogos eletrônicos, ao integrar hardware dedicado para processamento gráfico e suporte à mídia em CD-ROM. Tais avanços foram determinantes para ampliar as possibilidades de gameplay e viabilizar a criação de jogos mais complexos e envolventes. Essa integração entre hardware e software exemplifica a importância dos sistemas embarcados no desenvolvimento de tecnologias interativas, traçando uma linha evolutiva que conecta esse console pioneiro aos modernos sistemas digitais utilizados em plataformas de streaming ^[16].

3.2.2 RPGs nos consoles: suas influências no aprendizado informal da Língua Inglesa no Brasil

A pesquisa realizada pelo Ribeiro tem o intuito de analisar o potencial de jogos eletrônicos, em especial, jogos onde os jogadores assumem o papel do personagem, conhecidos como RPG (Role Playing Game) em auxiliar no aprendizado informal da língua inglesa. O PlayStation se mostram úteis, pois funcionaram como um elemento para aquisição da proficiência inglesa, tanto em jogos quanto em FAQs ^[17].

O estudo também destaca a importância do PlayStation na introdução de gráficos 3D, o que revolucionou o estilo dos jogos e abriu espaço para a popularização de novos gêneros, como no caso de Final Fantasy VII. Além disso, evolução desses consoles, especialmente no processamento gráfico e na interação homem-máquina, mostra como os sistemas embarcados podem impactar não apenas o entretenimento, mas também áreas como a educação informal e o desenvolvimento cognitivo ^[17].

A pesquisa revelou que tanto o PlayStation quanto o Super Nintendo Entertainment System (SNES) foram os consoles que mais contribuíram para a aquisição de vocabulário. Isso se deve, em grande parte, ao contexto da época: o acesso à internet ainda era limitado, o que impossibilitava o uso de ferramentas de tradução. O artigo ressalta, ainda, o uso de FAQs em inglês e o próprio avanço nas fases dos jogos como formas de exposição e contato com a língua inglesa ^[17].

3.2.3 A Evolução Ergonômica dos Controles de Videogame

O artigo de Bhardwaj (2017) apresenta uma análise abrangente sobre a evolução ergonômica dos controles de videogame ao longo de 25 anos, considerando desde os primeiros modelos até os controles modernos. O estudo investiga como as mudanças no design influenciaram o conforto, a precisão e a experiência do usuário, utilizando métodos de avaliação antropométrica e testes práticos com diferentes perfis de jogadores^[37].

Entre os principais achados, o artigo destaca que a introdução de elementos como empunhaduras tridimensionais, botões com diferentes formatos e a adoção de sticks analógicos contribuíram significativamente para a redução da fadiga e para o aumento da precisão nos jogos. A pesquisa mostra que controles que seguem princípios ergonômicos bem definidos tendem a melhorar a performance dos jogadores e a proporcionar sessões de uso mais longas e confortáveis. Além disso, o estudo ressalta a importância do feedback tátil (vibração) como fator de imersão e resposta sensorial, elemento que se tornou padrão na indústria após sua adoção em consoles de grande sucesso^[37].

O artigo conclui que o desenvolvimento ergonômico dos controles de videogame é um fator determinante para a aceitação e longevidade dos consoles no mercado, influenciando diretamente a experiência do usuário e o sucesso comercial dos produtos^[37].

3.2.4 Efeitos dos Videogames sobre as habilidades cognitivas: uma meta-análise

O artigo de Bediou et al. (2023) apresenta uma meta-análise robusta sobre os efeitos cognitivos do uso prolongado de videogames, especialmente jogos de ação, em diferentes plataformas e gerações de consoles. A pesquisa avaliou dezenas de estudos publicados ao longo de mais de duas décadas, abrangendo desde os primeiros consoles domésticos até sistemas modernos, para investigar como a prática regular de jogos eletrônicos pode influenciar habilidades cognitivas como atenção, memória de trabalho, coordenação visomotora e tomada de decisão^[38].

Os resultados indicam que jogadores frequentes de videogames de ação apresentam melhorias significativas em tarefas de atenção visual seletiva, rastreamento de múltiplos objetos e tempo de reação, com ganhos médios de 25% a 35% em relação a grupos controle. O artigo destaca que tais benefícios cognitivos não se restringem a uma faixa etária específica, sendo observados tanto em adolescentes quanto em adultos jovens. Além disso, a pesquisa aponta que a complexidade crescente dos jogos e a evolução das interfaces gráficas ao longo das gerações de consoles contribuíram para ambientes mais desafiadores e ricos em estímulos, potencializando o desenvolvimento de habilidades cognitivas complexas^[38].

Por fim, os autores sugerem que a prática moderada de videogames pode ser considerada uma ferramenta complementar para o aprimoramento cognitivo, desde que os jogos sejam escolhidos de acordo com objetivos específicos e sejam utilizados de forma equilibrada no cotidiano dos usuários^[38].

4. Produtos relacionados

Produtos relacionados com o Playstation 1, foram estudados 2 produtos da geração anterior, da mesma geração e a geração posterior:

Produtos Relacionados	Arquitetura	Comunicação sem Fio	Diferenciais	Geração	Mémoria Principal	Mémoria Secundaria	Mídia principal	Polygon performance
SNES	WDC 65C816, extensão de 16 bits da MOS 6502.	Comunicação através de cartuchos não oficiais e pelo acessório satellaview.	Recursos gráficos e de som avançados, capacidade de samples e gráficos tridimensionais com chip Super FX.	4ª - Era dos 16 bits, a partir de 1987	128Kb de SRAM (Work RAM)	Sem memória secundária	"Super Nintendo Entertainment System Game Pak" Carturcho de ROM com 117.75Mbits endereçáveis, mapeamento depende do cartucho	15k a 20k polígonos por segundo, em carturchos com o co-processador SuperFX ^[14].
Mega Drive	Motorola 68k de 7.6Mhz, ISA própia ^[23]	Comunicação atraveś de periféricos como o Mega Modem^[21]		4ª - Era dos 16 bits, a partir de 1987	64Kb de RAM de uso geral e 8Kb de Ram para áudio	Sem memória secundária	Cartucho de jogo com 4MB endereçáveis	20k polígonos por segundo, com o Sega Virtua Processor^[20]
Nintendo 64	CPU NEC VR4300 de 64 bits a 93,75 MHz (MIPS R4300i)		Plataforma 64 bits pioneira jogos de grande escala, gráficos 3D avançados.	5ª - Primeiros consoles com CD-ROM e gráficos 3D.	4 MB de Rambus RDRAM (Expansível para 8 MB com o Expansion Pak)	Cartuchos Controller Pak oficiais de 256 KB.	Cartucho de jogo com capacidade para 64 MB de dados.	Entre 100.000 a 150.000 polígonos por segundo.
Saga Saturn	SH-2 32 Bit RISC.	Sim (com acessórios mas nenhum oficial).	Possuía múltiplos cores que era um diferencial na época.	5ª - Primeiros consoles com CD-ROM e gráficos 3D.	4.549–10.049 MB, sendo 2MB Work RAM, 1.5MB VRAM, 512kb sound RAM e 512kb CD-ROM.	532–3092 KB - Para guardar configurações do sistema.	CD-ROM	Entre 20 e 30 mil polígonos por segundo em cenários com iluminação e 200 e 500 mil sem iluminação.
Dreamcast	SH-4 32 bit RISC - Apesar de ser promovido como console de 128 bits, na realizade sua CPU é uma arquitetura RISC de 32 bits.	Sim (com acessório, como controles sem fio).	Gráficos avançados para a época, jogo online nativo, modem embutido.	6ª - Consoles a partir de 1998 chamada de era dos 128 bits.	16MB SDRAM - Está conectada a um barramento de 64bits, com uma frequência de movimentos de 100MHz, possuindo uma taxa máxima de transferência de 800MB/s.	128KB Flash memory - Para guardar configurações do sistema.	GD-ROM - Um formato proprietário de disco óptico usado pela Sega com capacidade de 1.2 GB.	Podia processar entre 1,5 e 3 milhões de polígonos por segundo.
Gamecube	IBM PowerPC "Gekko" 485 MHz, GPU ATI "Flipper" 162 MHz	Sim (WaveBird, acessório oficial de controle sem fio)	Arquitetura otimizada para baixa latência, memória dedicada para CPU e GPU, mídia óptica miniDVD proprietária, integração com GBA	7ª - Era dos 128 bits (lançado em 2001)	24 MB 1T-SRAM (RAM principal, latência muito baixa), 16 MB DRAM (ARAM), 3 MB 1T-SRAM	Memory Card (até 64 MB)	MiniDVD proprietário de 8 cm (1,5 GB), leitura CAV, drive customizado	6 a 12 milhões de polígonos

Tabela 1 - Comparação com produtos relacionados

SNES

SNES(Super Nintendo Entertainment System) foi o console sucessor do Nintendo Entertainment System, aumentando o tamanho da palavra para 16 bits, sua maior capacidade de processamento, sistema de áudio troxeram uma vantagem competitiva, permitindo que desenvolvedores de jogos tivessem maior liberdade criativa. Como por exemplo emulando gráficos tridimensionais com o transformações afins ^[19] e com suporte para samples em música em seu subsistema de áudio ^[20].

Mega Drive - O Mega drive, conhecido como sega genesis na américa do norte foi um console de 16 bits sucessor do master system e competidor do super nintendo.
Nintendo 64 - Detalhar um pouco sobre aqui e colocar as fontes
Sega Saturn - Saturn é um console desenvolvido pela Sega em 1994, as referências utilizadas na tabela são: ^[15].
Dreamcast - Dreamcast é um console desenvolvido pela Sega em 1999, as referências utilizadas na tabela são: ^[11] ^[12] ^[13].
Gamecube - Gamecube é um console desenvolvido pela Nintendo em 2001, as referências utilizadas na tabela são: ^[35] ^[36].

Referências

[1] PsDevWiki, "SKU Models", PsDevWiki.com, 2025. [Online]. Disponível em: https://www.psdevwiki.com/ps1/SKU_Models. Acesso em 17 de abril de 2025.

[2] ConsoleMods Wiki, "PS1:PS1 Model Differences", ConsoleMods Wiki, 2024. [Online]. Disponível em: https://consolemods.org/wiki/PS1%3APS1_Model_Differences. Acesso em 17 de abril de 2025.

[3] R. Copetti, "Arquitetura do PlayStation - Uma Análise Prática", Copetti.org, 2019. [Online]. Disponível em: https://www.copetti.org/pt-br/writings/consoles/playstation/. Acesso em 17 de abril de 2025.

[4] RetroReversing, "PlayStation 1 Hardware Architecture", Retoreversing.com, 2025. [Online]. Disponível em: https://www.retroreversing.com/playStation-architecture. Acesso em 17 de abril de 2025.

[5] Vários Autores, Dossiê OLD!Gamer Volume 29: PlayStation 3 – Parte 1, 1ª ed., São Paulo: Editora Europa, 2024.

[6] Wikipédia, "DualShock", pt.wikipedia.org, 2025. [Online]. Disponível em: https://pt.wikipedia.org/wiki/DualShock. Acesso em 18 de abril de 2025.

[7] Outer Space Fórum, "Como funcionam as pistolas de videogame", forum.outerspace.com.br, 2005. [Online]. Disponível em: https://forum.outerspace.com.br/index.php?threads%2Fcomo-funcionam-as-pistolas-de-videogame.2826%2F. Acesso em 18 de abril de 2025.

[8] YouTube, "How Light Guns Work", YouTube.com, 2020. [Online]. Disponível em: https://www.youtube.com/watch?v=aDbXvyQoVnk. Acesso em 18 de abril de 2025.

[9] PSX-SPX, "Controllers and Memory Cards", psx-spx.consoledev.net, 2025. [Online]. Disponível em: https://psx-spx.consoledev.net/controllersandmemorycards/. Acesso em 18 de abril de 2025.

[10] PlayStation, "Evolution of PlayStation: The Beginning", playstation.com, 2013. [Online]. Disponível em: https://www.playstation.com/pt-br/playstation-history/1994-ps-one/. Acesso em: 20 de abril de 2025.

[11] Dreamcast, "Dreamcast official documentation", Sega Retro, 2023. [Online]. Disponível em: https://segaretro.org/Dreamcast_official_documentation. Acesso em: 23 de abril de 2025.

[12] Wikipedia contributors, "GD-ROM", Wikipedia, The Free Encyclopedia, 2025. [Online]. Disponível em: https://pt.wikipedia.org/w/index.php?title=GD-ROM&oldid=67454154. Acesso em: 23 de abril de 2025.

[13] Wikipedia contributors, "Consoles de jogos eletrônicos de sexta geração", Wikipedia, The Free Encyclopedia, 2025. [Online]. Disponível em: https://pt.wikipedia.org/w/index.php?title=Consoles_de_jogos_eletr%C3%B4nicos_de_sexta_gera%C3%A7%C3%A3o&oldid=69109102. Acesso em: 23 de abril de 2025.

[14] NINTENDO POWER. FX Fighter. Nintendo Power, n. 69, p. 63, mar. 1995.

[15] Sega Retro, "Sega Saturn/technical specifications", 2020. [Online]. Disponível em: https://segaretro.org/Sega_Saturn/Technical_specifications. Acesso em: 24 de abril de 2025.

[16] Oyakawa, R. S., "Impacto dos jogos digitais no crescimento das plataformas de streaming", 2022. [Online]. Disponível em: https://fateclog.com.br/anais/2022/333-557-1-RV.pdf. Acesso em: 24 de abril de 2025.

[17] Ribeiro, P. D., "RPGs nos consoles: suas influências no aprendizado informal da Língua Inglesa no Brasil", 2017. [Online]. Disponível em: https://d1wqtxts1xzle7.cloudfront.net/.../RPG_CONSOLES-libre.pdf. Acesso em: 24 de abril de 2025.

[18] YouTube, "History of the PlayStation Controller", YouTube.com, 2021. [Online]. Disponível em: https://www.youtube.com/watch?v=ME5tUGeGIpU. Acesso em: 18 de abril de 2025.

[19] SNESdev Wiki, "Backgrounds", snes.nesdev.org. [Online]. Disponível em: https://snes.nesdev.org/wiki/Backgrounds. Acesso em: 26 de abril de 2025.

[20] SNESdev Wiki, "S-SMP", snes.nesdev.org. [Online]. Disponível em: https://snes.nesdev.org/wiki/S-SMP. Acesso em: 26 de abril de 2025.

[21] Sega-16.com, "Sega legends: The TeleGenesis modem", sega-16.com. [Online]. Disponível em: https://www.sega-16.com/2006/11/disconnected-the-telegenesis-modem/. Acesso em: 26 de abril de 2025.

[22] Sega Retro, "Sega Mega Drive/Technical specifications", Sega Retro, 29 de outubro de 2024. [Online]. Disponível em: https://segaretro.org/Sega_Mega_Drive/Technical_specifications. Acesso em: 26 de abril de 2025.

[23] R. Copetti, "Mega drive / genesis architecture", The Copetti Site, 18 de maio de 2019. [Online]. Disponível em: https://www.copetti.org/writings/consoles/mega-drive-genesis/. Acesso em: 26 de abril de 2025.

[24] Consoledev.net, "Pinouts", psx-spx.consoledev.net. [Online]. Disponível em: https://psx-spx.consoledev.net/pinouts/. Acesso em: 26 de abril de 2025.

[25] PlayStation Development Network, "240v on SCPH-1000 Power supply?", psxdev.net. [Online]. Disponível em: https://www.psxdev.net/forum/viewtopic.php?t=694. Acesso em: 26 de abril de 2025.

[26] Maker.Pro, "PlayStation 1 PSU Swap", maker.pro. [Online]. Disponível em: https://maker.pro/forums/threads/playstation-1-psu-swap.292237/. Acesso em: 26 de abril de 2025.

[27] Dogbreath.de, "A linear regulated power supply unit for the Sony Playstation SCPH100x to SCPH550x: Version 2.", dogbreath.de, 2020. [Online]. Disponível em: https://dogbreath.de/PS1/LinearPSU_V2/LinearPSU_V2.html. Acesso em: 26 de abril de 2025.

[28] Console5 Tech Wiki, "PlayStation - TechWiki", wiki.console5.com, 2025. [Online]. Disponível em: https://wiki.console5.com/wiki/PlayStation. Acesso em: 26 de abril de 2025.

[29] Team PSX, "Team PSX – Electrical and Computer Engineering", Carnegie Mellon University, 2016. [Online]. Disponível em: https://course.ece.cmu.edu/~ece545/F16/reports/F13_PSX.pdf. Acesso em: 26 de abril de 2025.

[30] PSDevWiki, "PSX Update Disc", PS2 Developer Wiki, 2024. [Online]. Disponível em: https://www.psdevwiki.com/ps2/PSX_Update_Disc. Acesso em: 26 de abril de 2025.

[31] PlayStation Development Network, "scph-1000 bios mod question", psxdev.net, 2024. [Online]. Disponível em: http://www.psxdev.net/forum/viewtopic.php?t=4242. Acesso em: 26 de abril de 2025.

[32] Wololo.net, "How PS1 security works", 2012. [Online]. Disponível em: https://wololo.net/2012/12/10/how-ps1-security-works/. Acesso em: 26 de abril de 2025.

[33] TechStomper, "PS1 Modding - A History of PlayStation Piracy: Part I", 2023. [Online]. Disponível em: https://techstomper.com/ps1-modding-a-history-of-playstation-piracy-part-i/. Acesso em: 26 de abril de 2025.

[34] YouTube, "PlayStation 1 - PSX - Security - Postmortem", 2021. [Online]. Disponível em: https://www.youtube.com/watch?v=XpzH7T7cU18. Acesso em: 26 de abril de 2025.

[35] NintendoWorldReport, "GameCube FAQ & Specifications", NintendoWorldReport.com, 2003. [Online]. Disponível em: https://www.nintendoworldreport.com/guide/1784/gamecube-faq-specifications. Acesso em: 26 de abril de 2025.

[36] IGN, "GameCube: Full Specs", IGN.com, 2000. [Online]. Disponível em: https://www.ign.com/articles/2000/08/24/gamecube-full-specs. Acesso em: 26 de abril de 2025.

[37] Bhardwaj, R., "The Ergonomic Development of Video Game Controllers", Journal of Ergonomics, vol. 7, no. 4, 2017. [Online]. Disponível em: https://www.longdom.org/open-access/the-ergonomic-development-of-video-game-controllers-24556.html. Acesso em: 26 de abril de 2025.

[38] Bediou, B. et al., "Effects of Action Video Game Play on Cognitive Skills: A Meta-Analysis", APA Open, 2023. [Online]. Disponível em: https://tmb.apaopen.org/pub/qj0c4ij2. Acesso em: 26 de abril de 2025.

[39] Bashteen, A., Lui, I. e Mullan, J., "A Superpipeline Approach to the MIPS Architecture", COMPCON Spring ’91 Digest of Papers, 2002.

[40] "A Superpipeline Approach to the MIPS Architecture", Acm.org. [Online]. Disponível em: https://dl.acm.org/doi/pdf/10.5555/800052.801895. Acesso em: 28 de abril de 2025.

[41] Vue éclatée de la PlayStation Sony, IFIXIT. [Online]. https://fr.ifixit.com/Tutoriel/Vue+éclatée+de+la+PlayStation+Sony/128089 Acesso em: 19 de Abril de 2025.

[42] "Mad Catz Advanced Wireless Controllers for PlayStation in Box PS1 Tested/Working", eBay. [Online]. Disponível em: https://www.ebay.com/itm/264884226505. Acesso em: 28 de abril de 2025.

[43] Wilken, K. D. e Kong, T., "Efficient Memory Access Checking", FTCS-23 The Twenty-Third International Symposium on Fault-Tolerant Computing, pp. 566–575, IEEE Computer Society Press, 2002.

[44] DREW1440. Looking at the PlayStation BIOS interface. Disponível em: . Acesso em: 29 abr. 2025. https://drew1440.com/2021/09/23/looking-at-the-playstation-bios-interface/
