Trabalho 1 - Câmera de Segurança Wi-Fi

Integrantes do grupo

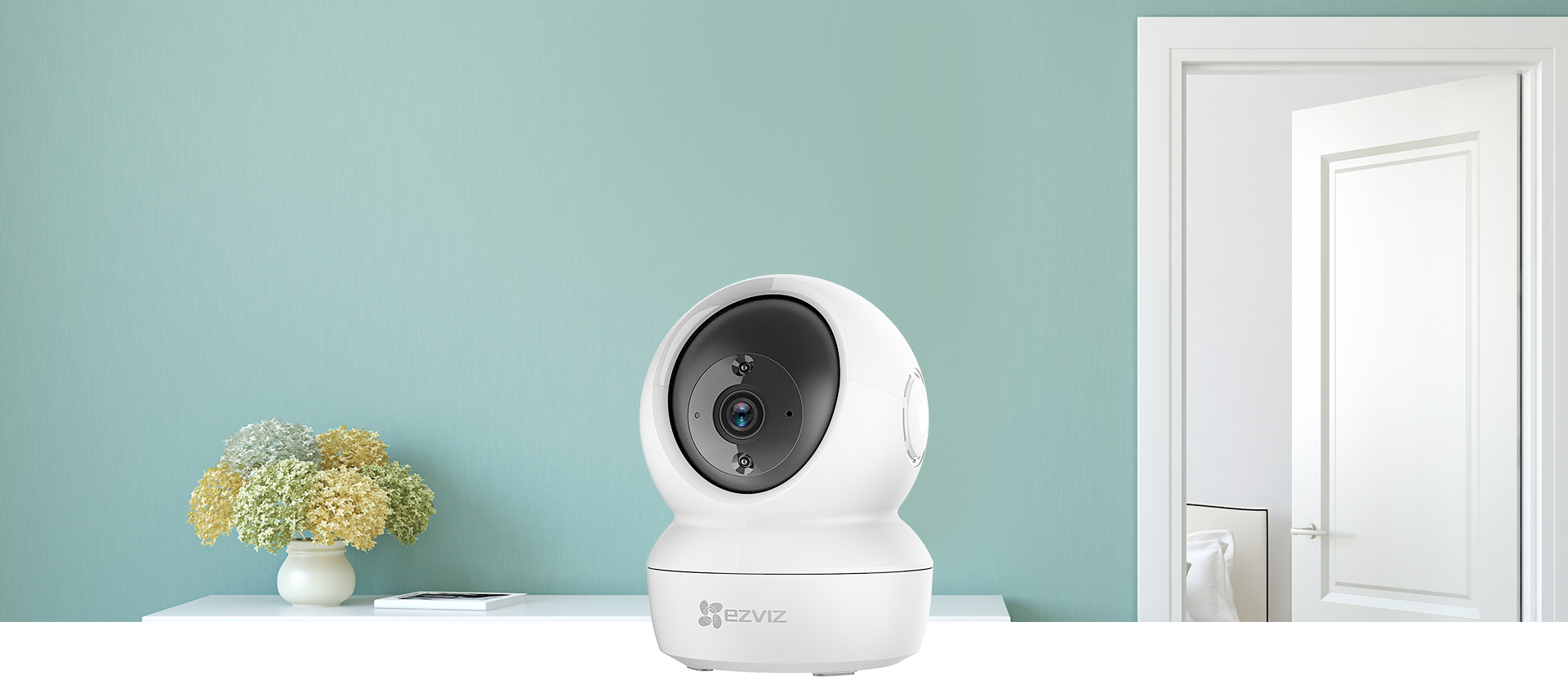

EZVIZ C6N – Câmera de Segurança Wi-Fi com Visão Noturna

No contexto dos sistemas embarcados modernos, observa-se uma crescente integração entre engenharia eletrônica, engenharia de software e tecnologias de sensoriamento inteligente. O presente trabalho propõe uma investigação introdutória da arquitetura técnica do dispositivo EZVIZ C6N, uma câmera de vigilância residencial que incorpora soluções avançadas de monitoramento automatizado. A proposta central é analisar, sob uma perspectiva acadêmica e multidisciplinar, como os elementos de hardware embarcado e os componentes de software colaboram na entrega de funcionalidades inteligentes e responsivas.

A EZVIZ C6N se destaca por incorporar um conjunto sofisticado de tecnologias embarcadas, incluindo sensores infravermelhos de última geração e algoritmos de rastreamento automático. A função IR Smart, por exemplo, ajusta dinamicamente a intensidade dos LEDs infravermelhos com base na luminosidade do ambiente, otimizando a visualização noturna e evitando a superexposição de imagens. Além disso, o campo de visão panorâmico de 360° e a capacidade de rastreamento inteligente conferem ao dispositivo um elevado grau de autonomia e adaptabilidade em tempo real, características fundamentais para aplicações em segurança doméstica e automação residencial.

Modelo: EZVIZ C6N

Funções principais

• Monitoramento em tempo real com resolução Full HD (1080p)
• Visão noturna com alcance de até 10 metros
• Movimento panorâmico e inclinação motorizados (Pan & Tilt)
• Detecção de movimento com alertas
• Áudio bidirecional (microfone e alto-falante integrados)
• Armazenamento local via cartão MicroSD (até 256 GB) e em nuvem
• Compatibilidade com assistentes virtuais como Alexa

Aplicações

• Monitoramento residencial (salas, quartos, entradas)
• Vigilância de escritórios e pequenos negócios
• Acompanhamento de bebês, crianças e animais de estimação
• Integração em sistemas de automação residencial​

Segmento de Mercado

• Internet das Coisas (IoT)
• Segurança eletrônica e videomonitoramento
• Automação residencial (smart home)

Características Técnicas

Especificações Gerais

fonte - C6N user manual

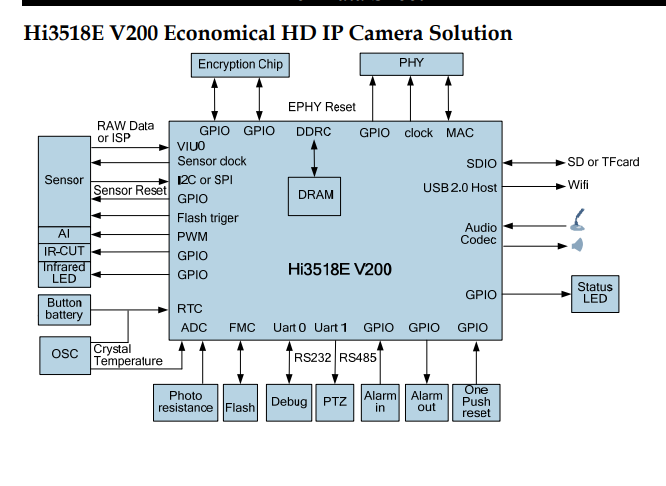

Fonte HiSilicon

Sensores e Atuadores

• Sensor de Imagem: CMOS de 1/4" com varredura progressiva
• Visão Noturna: Infravermelho com alcance de até 10 metros
• Microfone e Alto-falante: Integrados para comunicação bidirecional
• Movimentação: Motores para controle Pan (horizontal) e Tilt (vertical)​

fonte -C6N review

Comunicação sem fio

• Wi-Fi: IEEE 802.11b/g/n 2.4 GHz
  • Taxa de transferência máxima: 150 Mbps
  • Segurança: WEP, WPA, WPA2, WPA3
  • Alcance efetivo: Até 30 metros em espaço aberto, 15-20 metros com paredes
• Protocolo de comunicação: MQTT, RTSP
• Bluetooth: Não disponível neste modelo


Fonte HiSilicon

Comunicação com fio

• UART: Interface UART acessível via pads de solda no PCB principal
  • Velocidade: 115200 bps
  • Paridade: Nenhuma
  • Bits de dados: 8
  • Bits de parada: 1
• I2C: Utilizado internamente para comunicação com sensores de ambiente
  • Frequência padrão: 100 kHz
  • Dispositivos: Sensor de temperatura, controlador de LED IR
• SPI: Interface para comunicação com memória flash interna
  • Velocidade: 50 MHz
  • Modo: 0 (CPOL=0, CPHA=0)
• Debug Header: Disponível internamente com 6 pinos (TX, RX, GND, VCC, RESET, GPIO)

Entradas/Saídas

• Módulo de áudio:
  • Microfone: Omnidirecional com redução de ruído digital
  • Alto-falante: 1W, integrado para comunicação bidirecional
  • Codec de áudio: G.711/G.726
• GPIO:
  • 8 pinos GPIO disponíveis no chipset principal (não expostos externamente)
  • Controle dos LEDs infravermelhos (4 LEDs de 850nm)
  • Controle do motor de rotação via PWM
• Sensores:
  • Sensor de movimento PIR com ângulo de detecção de 100° horizontal
  • Sensor de iluminação automático para ativação da visão noturna
  • Acelerômetro para detecção de manipulação
• Motor de rotação:
  • Horizontal (Pan): 340° (±170° a partir do centro)
  • Vertical (Tilt): 120° (0° a 120° a partir da horizontal)
  • Velocidade de rotação: 15°/segundo


Fonte HiSilicon

Fonte de energia

• Adaptador: DC 5V/1A (5W) com conector micro USB
• Consumo detalhado:
  • Standby: 2.1W
  • Operação normal: 3.5W
  • Pico (com movimento + IR): 4.2W
• Proteção elétrica:
  • Circuito de proteção contra sobrecarga
  • TVS (Transient Voltage Suppressor) para proteção contra picos
  • Fusível rearmável PTC
• Reguladores internos:
  • LDO (Low-Dropout Regulator) para 3.3V e 1.8V
  • Capacitores de filtragem: 2200μF/10V na entrada, 470μF/6.3V nos estágios internos
• PMIC: Gerenciador de energia integrado PM8909 para otimização de consumo


fonte - C6N user manual

Firmware e atualizações

• Sistema Operacional:

  • Linux embarcado 3.10.x (kernel personalizado)
  • Busybox para utilitários
  • Tamanho do firmware: ~12MB

• Processo OTA:

  • Verificação automática de atualizações a cada 7 dias
  • Download em background (aproximadamente 10-15MB por atualização)
  • Verificação de integridade via SHA-256
  • Sistema de recuperação dual-boot para evitar bricks

• Processador e memória:

  • SoC: HiSilicon Hi3518E V200 (ARM926EJ-S, 900MHz)
  • RAM: 128MB DDR3
  • Flash: 16MB para firmware e configurações
  • Cache: 16KB L1, 128KB L2

  ---

  • SoC: HiSilicon Hi3518E V200 (ARM926@540 MHz)
  • RAM: 128MB DDR2
  • Flash: 16MB para firmware e configurações
  • Cache: 32 KB I-cache, 32 KB D-cache

• Linguagens de programação utilizadas:

  • C/C++ para componentes principais
  • Lua para scripts de configuração
  • Shell scripts para automações Fonte HiSilicon

Proteção e segurança

• Criptografia de comunicação:
  • Wi-Fi: WPA/WPA2/WPA3
  • Comunicação com servidor: TLS 1.2/1.3
  • Chave AES de 128 bits para stream de vídeo
  • Hash de senha: SHA-256 com salt único por dispositivo
• Autenticação:
  • Autenticação de dois fatores disponível via app
  • Token JWT para sessões com validade de 30 dias
  • Proteção contra força bruta (bloqueio após 5 tentativas incorretas)

Armazenamento externo

• Cartão microSD:

  • Suporte até 256GB (SDXC, UHS-I)
  • Velocidade mínima recomendada: Class 10 / U1
  • Formato: FAT32/exFAT

• Sistema de arquivos:

  • Particionamento proprietário otimizado para gravação cíclica
  • Indexação para busca rápida por data/hora/evento

• Armazenamento em nuvem (EZVIZ CloudPlay):

  • Conformidade com ISO 27001 e ISO 27018

• Capacidade de retenção:

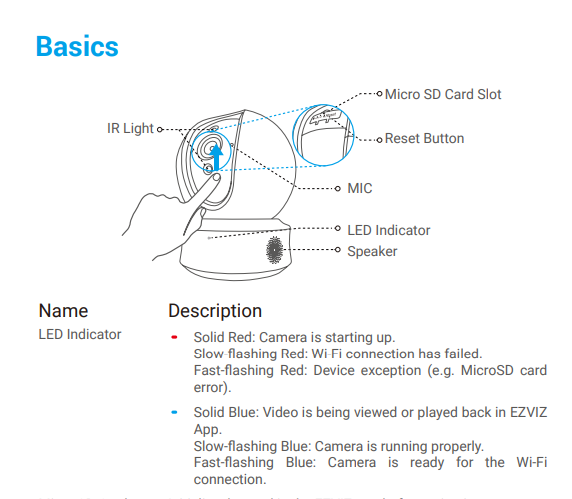

Interface com usuário

• LED de status:
  • Azul sólido: Conectado e funcionando normalmente
  • Azul piscando: Modo de configuração ou conexão Wi-Fi
  • Vermelho sólido: Inicializando
  • Vermelho piscando: Erro de conexão ou falha
• Botões físicos:
  • Botão RESET: Pressionar por 5 segundos para restaurar configurações de fábrica
  • Botão SD: Pressionamento curto para formatar cartão (em modelos recentes)
• Aplicativo EZVIZ:
  • Disponível para iOS (10.0+) e Android (5.0+)
  • Tamanho: ~45MB
  • Recursos principais:
    • Visualização ao vivo com latência de 0.5-2s
    • Controle PTZ (pan-tilt-zoom) via interface touch
    • Gravação manual e captura de screenshots
    • Detecção inteligente de movimento com zonas personalizáveis
    • Histórico de alertas e linha do tempo para reprodução fonte - C6N user manual

Especificações de vídeo e áudio

• Sensor de imagem:
  • CMOS de 1/3" com 2 megapixels
  • Sensibilidade: 0.01 Lux @ F2.0
  • Dynamic Range: 65dB
  • SNR: >50dB
• Lente:
  • Distância focal: 4mm
  • Abertura: F2.0
  • Ângulo de visão diagonal: 85°
  • Horizontal: 75°
  • Vertical: 45°
• Visão noturna:
  • 4 LEDs infravermelhos de 850nm
  • Alcance efetivo: 10 metros
  • Ativação automática baseada em sensor de luz
  • Filtro de corte IR mecânico para cores precisas durante o dia
• Compressão e streaming:
  • Codecs: H.264/H.265
  • Bitrate adaptativo: 256Kbps ~ 2Mbps
  • Taxa de quadros: 15fps (padrão), configurável até 25fps
  • Múltiplos streams simultâneos (alta qualidade e baixa qualidade)
• Áudio:
  • Codecs suportados: G.711/G.726
  • Taxa de amostragem: 8kHz
  • Cancelamento de eco acústico
  • Redução de ruído digital fonte -C6N review

Produtos Relacionados à EZVIZ C6N

A EZVIZ C6N é uma câmera de segurança Wi-Fi destinada a ambientes internos, destacando-se pela sua visão noturna infravermelha de até 10 metros, movimento panorâmico de 340° e inclinação de 55°, além de oferecer detecção de movimento inteligente com rastreamento automático (EZVIZ, 2020). Para analisar sua posição no mercado, foram selecionados cinco produtos de categorias e gerações similares.

A TP-Link Tapo C200, lançada em 2020, apresenta características técnicas próximas, oferecendo resolução Full HD 1080p, visão noturna de até 8 metros e suporte a movimentos de pan 360° e tilt 114°, superando ligeiramente o C6N em capacidade de inclinação (TP-Link, 2020). Assim como o modelo da EZVIZ, também suporta gravação local via cartão microSD.

Outra concorrente relevante é a Xiaomi Mi Home Security Camera 360° 1080p, de 2019, que combina resolução Full HD com visão noturna de até 10 metros, pan de 360° e tilt de 96°. Este modelo se destaca ainda pelo uso de algoritmos de inteligência artificial para aprimorar a detecção de movimento (Xiaomi, 2019).

Entre as opções de gerações anteriores, a D-Link DCS-8525LH, lançada em 2017, oferece resolução Full HD 1080p, visão noturna de até 5 metros e movimentos de pan 340° e tilt 110° (D-Link, 2017). Embora tenha um alcance noturno menor em comparação ao C6N, apresenta suporte a cartões microSD de maior capacidade e armazenamento em nuvem.

A Foscam R2, introduzida em 2016, também oferece resolução Full HD e visão noturna de 8 metros. Seus movimentos de pan de 300° e tilt de 100° a posicionaram como uma solução robusta no período, embora a conectividade Ethernet complementar possa ser considerada um diferencial em relação aos modelos apenas Wi-Fi (Foscam, 2016).

Por fim, destaca-se o modelo Logitech Circle 2 (indoor), que, embora não tenha movimentação mecânica (pan/tilt), integra-se amplamente a sistemas de automação residencial, com suporte a gravação em nuvem e visão noturna de alcance limitado (Logitech, 2017).

Em síntese, a EZVIZ C6N mantém-se competitiva no segmento, conciliando bom custo-benefício, alta qualidade de imagem, eficiente cobertura de visão noturna e movimentação ampla, competindo diretamente com marcas reconhecidas no mercado de segurança residencial.

Artigos acadêmicos de tecnologias

Tendo em vista as tecnologias a cerca do produto "EZVIZ C6N – Câmera de Segurança Wi-Fi com Visão Noturna" foram separados artigos específicos de cada tecnologia que tange o produto, começando pela IOT.

IOT

O artigo "Advanced IoT Architecture for Energy Optimization and Intelligent Device Management in Smart Environments" apresenta uma Arquitetura de Internet das Coisas (IoT) implementada em um ambiente inteligente, com foco principal na otimização de energia e no gerenciamento inteligente de dispositivos. O sistema desenvolvido utiliza uma plataforma de código aberto e integra uma rede Wi-Fi com codificação YAML para facilitar a comunicação e o controle dos dispositivos IoT. A implementação abrange atuadores, sensores e dispositivos de controle, gerenciados através de uma interface gráfica que permite a visualização do histórico de atividades e medições em tempo real dos dispositivos conectados.

A câmera de segurança EZVIZ C6N é um componente explícito e integral da arquitetura IoT implementada no estudo. A sua relação com o artigo pode ser detalhada nos seguintes pontos:

• Dispositivo de Monitoramento IoT: A EZVIZ C6N é utilizada como uma câmera de vigilância remota para monitorar pessoas e atividades dentro do ambiente inteligente. Isso a posiciona diretamente como um dispositivo IoT para segurança residencial, um dos focos de interesse na aplicação de IoT.
• Integração na Arquitetura: A EZVIZ C6N é identificada como parte da camada de rede da arquitetura IoT, conectando-se à rede Wi-Fi e sendo integrada à Plataforma de Código Aberto através da sua aplicação nativa.
• Visualização na Interface: O fluxo de vídeo ao vivo da EZVIZ C6N é um dos elementos visíveis na interface da Plataforma de Código Aberto. Isso demonstra a funcionalidade de monitoramento remoto proporcionada pela câmera dentro do sistema IoT.
• Testes de Transmissão de Vídeo: Os testes de transmissão de vídeo realizados no estudo são diretamente relevantes para a EZVIZ C6N, pois avaliam a latência e o atraso na transmissão das imagens da câmera para a plataforma sob diferentes condições de rede (Ethernet, Wi-Fi pessoal e rede pública). Os resultados indicam que a conexão Ethernet oferece um desempenho superior para a transmissão de vídeo, com menor delay.
• Consumo de Energia: O consumo de energia da EZVIZ C6N foi medido tanto teoricamente (120 W por dia) quanto na prática (100.8 W por dia). Além disso, a tabela de economia de energia mostra uma redução no consumo da câmera para 48.8 W por dia com a implementação de automações, sugerindo que o sistema pode gerenciar o uso da câmera para otimizar o consumo energético (por exemplo, suspendendo a transmissão de vídeo fora do horário de monitoramento necessário).
• Controle e Monitoramento Remoto: A EZVIZ C6N, sendo uma câmera IP conectada à rede, permite o controle e monitoramento remoto, que são características centrais da IoT e do sistema apresentado no artigo. A possibilidade de visualizar as imagens remotamente e, potencialmente, controlar a posição da câmera ilustra a aplicação prática dos conceitos discutidos no artigo.

Disponível em: https://www.preprints.org/frontend/manuscript/45ae46864209599900938fa4df01a95b/download_pub

Wi-fi

O artigo "Design of Embedded Wireless Network Camera" descreve o projeto de um sistema de transmissão de imagem sem fio em tempo real baseado em Wi-Fi, ARM e sistema operacional Linux. O objetivo do sistema é transmitir imagens com tamanho variável através de uma rede Wi-Fi, utilizando o modo de infraestrutura IEEE802.11, com taxas de dados que variam de 3Mbps a 15Mbps. O sistema proposto consiste em uma câmera sem fio e um PC, conectados através de um roteador sem fio. A câmera captura a imagem e a transmite via Wi-Fi para o PC. A transmissão de dados e comandos entre a câmera e o PC ocorre através do protocolo IP.

Os principais componentes de hardware do sistema incluem um sensor de imagem, FPGA e um processador ARM (SAMSUNG S3C2410). O artigo também menciona o uso de um roteador sem fio para facilitar a comunicação entre a câmera e o PC.

A EZVIZ C6N compartilha várias características e princípios de design com o sistema descrito no artigo:

• Transmissão sem fio por Wi-Fi: Ambos os sistemas utilizam a tecnologia Wi-Fi para a transmissão de dados de vídeo. A EZVIZ C6N se conecta a uma rede Wi-Fi para transmitir imagens e vídeos para um dispositivo remoto (smartphone, tablet, etc.).
• Sistema embarcado: A EZVIZ C6N é uma câmera de segurança embarcada, o que implica que possui recursos computacionais limitados, assim como o sistema descrito no artigo que utiliza um processador ARM.
• Transmissão de dados em tempo real: A EZVIZ C6N, assim como o sistema do artigo, é projetada para a transmissão de vídeo em tempo real. Usuários podem acessar as imagens da câmera remotamente, indicando uma comunicação contínua e imediata dos dados.
• Funcionalidade de câmera: Ambos os sistemas dependem de um sensor de imagem para capturar as imagens. A EZVIZ C6N possui um sensor de imagem com a funcionalidade adicional de visão noturna, que não é detalhada no artigo, mas o princípio fundamental da captura de imagem está presente em ambos.
• Conexão via roteador sem fio: O sistema do artigo utiliza um roteador sem fio para conectar a câmera ao PC. De maneira similar, a EZVIZ C6N se conecta à rede através de um roteador Wi-Fi para permitir o acesso remoto via internet.

Disponível em: https://doi.org/10.1109/ICAwST.2011.6163137

Segurança

O artigo "PRIVACIDADE E SEGURANÇA NA ERA DA IOT EM RESIDÊNCIAS: POSSIBILIDADES E DESAFIOS" aborda a crescente relevância do uso da Internet das Coisas (IoT) na segurança residencial. Ele examina os benefícios dessa evolução, como maior conveniência, monitoramento remoto e automação de tarefas cotidianas. No entanto, o estudo também se aprofunda nas preocupações significativas relacionadas à segurança cibernética e à privacidade dos dados dos usuários.

O objetivo principal do artigo é analisar em profundidade os desafios inerentes à implementação da IoT para aprimorar a segurança residencial. Um dos principais aspectos investigados é a integração eficiente de dispositivos IoT, visando garantir a interoperabilidade e a comunicação segura entre eles. O estudo também explora as melhores práticas e soluções recomendadas para mitigar os riscos associados a possíveis vulnerabilidades e ataques cibernéticos. Um ponto crucial destacado é a proteção contra ameaças cibernéticas, incluindo a implementação de medidas de segurança robustas, como firewalls, criptografia de dados e autenticação de dispositivos.

A "EZVIZ C6N – Câmera de Segurança Wi-Fi com Visão Noturna" se enquadra diretamente no escopo do artigo como um dispositivo de monitoramento residencial conectado à rede (IoT). A relação com o artigo pode ser explicada pelos seguintes pontos:

• Segurança Residencial via IoT: A EZVIZ C6N é um exemplo prático da aplicação da IoT para segurança residencial, o foco principal do artigo. Ela oferece monitoramento remoto através da conexão Wi-Fi, um dos benefícios da IoT mencionados no artigo.
• Dispositivo Inteligente Conectado: A câmera é um dispositivo inteligente equipado com sensores (para visão noturna e detecção de movimento, funcionalidades comuns em câmeras IP), software e conectividade Wi-Fi para coletar e compartilhar dados (vídeo e áudio). Essa característica a alinha com a definição de um objeto IoT apresentada no artigo.
• Vulnerabilidades de Segurança: Como uma câmera IP conectada à rede, a EZVIZ C6N está sujeita às vulnerabilidades de segurança discutidas no artigo, como ataques de força bruta para acesso não autorizado e a exposição de dados confidenciais (vídeo e áudio). O estudo de caso prático no artigo, utilizando uma câmera IP Hikvision, demonstra como essas vulnerabilidades podem ser exploradas, sendo aplicável, em princípio, a outras câmeras IP como a EZVIZ C6N.
• Importância das Medidas de Segurança: O artigo enfatiza a necessidade de medidas de segurança robustas, como autenticação forte (senhas seguras), criptografia de dados (na transmissão e armazenamento, embora não detalhado para a EZVIZ C6N no artigo), e atualizações de software. Essas recomendações são diretamente relevantes para a utilização segura da EZVIZ C6N.
• Privacidade dos Dados: A EZVIZ C6N coleta dados de vídeo e potencialmente áudio, levantando preocupações sobre privacidade, um dos desafios centrais discutidos no artigo. Os usuários precisam estar cientes de como esses dados são armazenados, transmitidos e utilizados pela fabricante e pela própria configuração do usuário.

Disponível em: https://ric.cps.sp.gov.br/handle/123456789/21816

Monitoramento Wi-Fi

O artigo "Wi-Fi based Monitoring and Controlling of Embedded System" apresenta o design e a implementação de um protótipo de um sistema sem fio para monitorar e controlar equipamentos de campo utilizando a tecnologia Wi-Fi. O sistema proposto permite que usuários com dispositivos habilitados para Wi-Fi, como telefones, tablets, laptops ou desktops, monitorem o status e controlem múltiplos equipamentos remotamente dentro de uma área específica.

O produto "EZVIZ C6N – Câmera de Segurança Wi-Fi com Visão Noturna" compartilha diversos princípios e tecnologias com o sistema de monitoramento e controle sem fio descrito no artigo. A relação entre eles pode ser explicada pelos seguintes pontos:

• Comunicação sem fio via Wi-Fi: Assim como o sistema do artigo utiliza a tecnologia Wi-Fi para transmitir dados e permitir o controle, a EZVIZ C6N também se conecta a redes Wi-Fi para transmitir vídeo e áudio em tempo real.
• Sistema Embarcado: A EZVIZ C6N é um dispositivo embarcado com recursos de processamento limitados, similar ao sistema do artigo que se baseia em um microcontrolador (processador ARM no contexto geral de sistemas embarcados) para gerenciar suas operações. Ambos os sistemas integram hardware e software dedicados para uma função específica.
• Monitoramento em Tempo Real: O objetivo principal de ambos é fornecer monitoramento em tempo real. No artigo, é o status de equipamentos de campo, enquanto na EZVIZ C6N são imagens e vídeos do ambiente monitorado, acessíveis remotamente .
• Acesso e Controle Remoto: O sistema do artigo permite que usuários controlem equipamentos de campo através de dispositivos conectados à rede Wi-Fi. Da mesma forma, a EZVIZ C6N permite que os usuários acessem as imagens da câmera e controlem suas funcionalidades remotamente através de aplicativos em seus dispositivos .
• Infraestrutura de Rede: Ambos os sistemas dependem de uma infraestrutura de rede sem fio (geralmente um roteador Wi-Fi) para facilitar a comunicação entre o dispositivo embarcado (equipamento de campo ou câmera) e o dispositivo do usuário (smartphone, tablet, etc.).

Em suma, o artigo "Wi-Fi based Monitoring and Controlling of Embedded System" descreve os princípios fundamentais e a arquitetura de um sistema sem fio para monitoramento e controle, muitos dos quais são aplicados no design e funcionamento de produtos como a EZVIZ C6N. Embora a EZVIZ C6N seja focada especificamente em segurança e vigilância por vídeo, a base tecnológica da comunicação sem fio via Wi-Fi, o uso de sistemas embarcados e a capacidade de acesso e controle remoto são conceitos centrais compartilhados com o sistema prototipado no artigo. O artigo fornece uma visão das tecnologias subjacentes que tornam possível a operação de câmeras de segurança Wi-Fi como a EZVIZ C6N.

Disponível em: https://www.ijecce.org/Download/conference/Tech_Pune_2014/92.pdf

Artigos acadêmicos de aplicações

Redes de Segurança sem Fio

O artigo "A Realistic Lightweight Anonymous Authentication Protocol for Securing Real-Time Application Data Access in Wireless Sensor Networks" aborda um problema crítico na segurança de Redes de Sensores Sem Fio (WSNs): a autenticação de usuários remotos em um ambiente com nós de sensores com recursos limitados. Os autores argumentam que as soluções existentes para autenticação anônima de usuários em WSNs são impraticáveis. Para resolver essa questão, o artigo propõe um protocolo de autenticação realista para WSNs que garante diversas propriedades de segurança importantes, como anonimato do usuário, rastreabilidade, sigilo de encaminhamento e retrocesso, e sigilo de encaminhamento perfeito (PFS).

O artigo detalha as fases do protocolo proposto, incluindo a fase de registro de usuários, a fase de autenticação anônima e troca de chaves, a fase de renovação de senha e a fase de adição dinâmica de nós sensores. O protocolo utiliza primitivas criptográficas leves, como funções hash e operações XOR, para minimizar a sobrecarga computacional nos nós sensores. Uma característica importante do protocolo proposto é que o Gateway (GW) pode facilmente identificar o usuário sem realizar buscas exaustivas ou manter canais de comunicação de back-end. O artigo também apresenta uma análise de segurança detalhada, demonstrando que o protocolo proposto resiste a várias ameaças de segurança, incluindo ataques de captura de nós e comprometimento de chaves. Além disso, é realizada uma análise de desempenho, mostrando que o protocolo proposto possui uma sobrecarga computacional e de comunicação menor em comparação com outros esquemas existentes.

Embora o artigo se concentre especificamente em WSNs, os princípios de segurança e os desafios discutidos são altamente relevantes para a "EZVIZ C6N – Câmera de Segurança Wi-Fi com Visão Noturna". Uma câmera de segurança Wi-Fi, como a EZVIZ C6N, compartilha algumas semelhanças conceituais com os cenários abordados no artigo:

• Acesso a dados em tempo real: A EZVIZ C6N permite que os usuários acessem imagens e vídeos em tempo real remotamente através de uma rede Wi-Fi. Isso se alinha com o conceito de "acesso a dados em tempo real" discutido no artigo. A necessidade de proteger esses dados contra acesso não autorizado é primordial em ambos os casos.
• Autenticação de usuários: Para garantir que apenas usuários autorizados possam visualizar as imagens da câmera e controlar suas funcionalidades, um mecanismo de autenticação robusto é essencial. O artigo enfatiza a importância da autenticação de usuários para proteger os dados em WSNs, e o mesmo princípio se aplica à EZVIZ C6N. Os usuários precisam ser autenticados de forma segura antes de obter acesso à câmera.
• Privacidade e segurança: A EZVIZ C6N lida com dados sensíveis (vídeo e áudio) do ambiente monitorado. Garantir a confidencialidade e a integridade desses dados, bem como a privacidade dos usuários, é crucial. Os conceitos de anonimato do usuário e rastreabilidade discutidos no artigo, embora talvez não se apliquem diretamente da mesma forma a um usuário acessando sua própria câmera, refletem a preocupação geral com a proteção da privacidade e prevenção de acesso não autorizado ou rastreamento de atividades.
• Resistência a ataques: Assim como os protocolos de autenticação para WSNs precisam ser resistentes a vários ataques (como os mencionados no artigo, como ataques de replay e ataques de falsificação), a EZVIZ C6N também precisa implementar medidas de segurança para se proteger contra acesso não autorizado, interceptação de dados e outros ataques cibernéticos.

Disponível em: http://dx.doi.org/10.1109/TIE.2016.2585081

Automação Residencial

O artigo descreve um projeto de implementação de automação residencial no ambiente de inovação da UNORP. O objetivo principal da automação residencial é utilizar a tecnologia para facilitar ou automatizar tarefas habituais, que seriam feitas manualmente. Os principais benefícios da automação incluem conforto, otimização de tempo pela redução de tarefas rotineiras, e segurança. Para este projeto, a assistente virtual escolhida foi o Google Home Mini.

O projeto implementou as seguintes funcionalidades no ambiente de inovação, que foi dividido em dois lados (Ambiente I e Ambiente II):

• Automação das luzes e luminárias e sistema de ventilação: Utilizando interruptores Wi-Fi Sonoff (TH2 de três botões no Ambiente II e T1 de dois botões no Ambiente I).
• Automação do ar-condicionado e televisão: Utilizando o Broadlink RM Mini 3, um centro de controle remoto inteligente que interage com dispositivos infravermelhos (IR). O Broadlink foi posicionado para facilitar a comunicação com a TV e o ar-condicionado. A exibição de vídeos na TV via comando de voz também foi mencionada como possível através da integração com Chromecast.
• Automação dos computadores: Desenvolveu-se um dispositivo customizado usando um interruptor Sonoff basic Wi-Fi, uma fonte 12V e um relé para simular o acionamento do botão de ligar do computador.
• Implementação de sistema de segurança e monitoramento: Devido ao grande fluxo de pessoas no ambiente de livre acesso, um sistema de monitoramento foi integrado com o Google Home Mini. O equipamento indicado e utilizado para essa tarefa foi a câmera Wi-Fi da D-link (DSC-8000LH).

O artigo descreve a implementação de um sistema de monitoramento e segurança no ambiente de inovação utilizando uma câmera Wi-Fi específica, o modelo DSC-8000LH da marca D-link. Essa câmera realiza gravação em nuvem, impossibilitando a perda de gravações mesmo que o equipamento seja removido, e oferece recursos como detecção de som e movimento, notificações de alerta, visão noturna, visão ampla de 120º, acesso remoto via aplicativo mydlink e compatibilidade com Google Assistant (que é a assistente usada no projeto).

Disponível em: https://revistaresi.com.br/index.php/resi/article/view/7

Amplificação de Luz Residual e Imagem Térmica

O artigo aborda os Equipamentos de Visão Noturna (EVN), que são essenciais para operações em ambientes com pouca ou nenhuma iluminação, especialmente no contexto de combate noturno. Esses equipamentos são considerados geradores de assimetria positiva para as forças que os utilizam.

Basicamente, existem duas categorias principais de tecnologia em EVN:

1. Tecnologia de Amplificação de Luz Residual (ou Intensificação de Imagem):

   • Baseia-se na detecção e amplificação da radiação visível e infravermelho próximo refletida por objetos em ambientes fracamente iluminados.
   • Funciona captando fótons de luz fraca, acelerando-os por meio de um Campo Elétrico e chocando-os contra uma Placa de Microcanais (Microchannel Plate), onde a quantidade de fótons é amplificada. Os fótons multiplicados então atingem uma tela fosforescente, formando a imagem.
   • Exemplo de equipamento: Óculos de visão noturna (Night Vision Goggles - NVG), como o AN-PVS-7D mostrado nas figuras.
   • Limitações: Não funcionam à luz do dia (risco de saturação e dano à Placa de Microcanais), precisam de alguma radiação residual no cenário (dependem de fonte luminosa, embora iluminadores infravermelhos possam ser usados, revelando a posição se o inimigo tiver equipamento similar), e são susceptíveis a neblina.
   • Vantagens: Relativamente mais baratos, leves e simples que os equipamentos de imagem térmica e não necessitam de refrigeração.

2. Tecnologia de Imagem Térmica:

   • Baseia-se na detecção da radiação emitida por corpos quentes (todo corpo acima de 0°K emite radiação térmica).
   • Possibilita detectar fontes de calor, como soldados, motores de veículos ou escape de gases de aeronaves.
   • A radiação detectada é infravermelha, com comprimentos de onda entre 0,75 μm e 1000 μm.
   • Utiliza fotodetectores que medem a taxa de chegada de partículas, resultando em um sinal observado através de interações quânticas.
   • Exemplo de equipamento: Câmera infravermelha de visada direta, também conhecida como FLIR (Forward Looking Infrared). Exemplo de imagem termal mostrada na figura 5.
   • Limitações: Geralmente necessitam de refrigeração para funcionar (embora sensores uncooled existam), são mais caros, pesados e de montagem mais complexa que os de amplificação residual.
   • Vantagens: Detectam imagens na completa escuridão, sendo totalmente passivos (não precisam de iluminação natural ou artificial), e alguns modelos podem operar durante o dia.

O artigo conclui que o uso de EVN é imprescindível para as Forças Armadas. O domínio dessas tecnologias, desde o projeto e fabricação autóctone até o suporte ao usuário final, é crucial para o cumprimento das missões navais, exigindo investimentos em pesquisa e fabricação no país.

• O artigo foca exclusivamente em equipamentos de visão noturna de nível militar/profissional, descrevendo detalhadamente as tecnologias de Amplificação de Luz Residual (com exemplos como NVG, figura 2) e Imagem Térmica (com exemplos como câmeras FLIR, figura 5).
• Em nenhum momento as fontes mencionam o produto EZVIZ C6N ou qualquer outra câmera de segurança residencial.
• A discussão sobre a aplicação das tecnologias no artigo está voltada para as operações militares e o desenvolvimento tecnológico no Brasil.

Disponível em: https://portaldeperiodicos.marinha.mil.br/index.php/ancorasefuzis/article/view/4784

Plataforma para Internet das Coisas

O principal objetivo desta dissertação é o desenvolvimento de uma plataforma genérica para a Internet das Coisas (IoT). Para tal, foram utilizados um dispositivo Arduino e um módulo Wi-Fi (ESP8266).

• O Arduino tem a função de interligar sensores utilizando interfaces de comunicação como UART, I2C, SPI e ADC.
• A comunicação entre o Arduino e o módulo Wi-Fi ESP8266 é feita através da interface UART.
• Para a implementação, foi desenvolvido um firmware para o módulo ESP8266 que permite a conexão a qualquer rede Wi-Fi próxima.

A dissertação também teve um segundo objetivo, realizado em parceria com outro estudante, que consistiu no desenvolvimento de um sistema de monitorização de consumos e de qualidade de energia elétrica (QEE). Neste segundo objetivo, foi criado um protocolo de comunicação para recolher dados dos monitores de QEE e uma aplicação para PC para apresentar esses valores. O sistema utilizado para a comunicação entre os monitores de QEE e a aplicação do utilizador foi a plataforma genérica para a Internet das Coisas desenvolvida.

O projeto da dissertação foi concluído com sucesso, comprovando o correto funcionamento da plataforma genérica para a IoT. A plataforma desenvolvida permite a interação entre os sensores e a aplicação do utilizador. Tanto a programação da plataforma quanto a aplicação para o utilizador foram testadas, apresentando bons resultados.

O autor agradece a professores, colegas, amigos, a parceira Diana Marques e à família pelo apoio e conhecimento. A estrutura da dissertação inclui introdução, revisão bibliográfica (abordando Wi-Fi, Bluetooth, ZigBee e Arduino), estado da arte (mencionando produtos como WeMo, Canary, Neurio, ConnectSense, Honeywell, Ivee, Sem.se Mother), conceção e implementação do sistema, testes, conclusões e referências.

O artigo descreve o desenvolvimento de uma plataforma genérica para IoT e uma aplicação específica focada na monitorização de qualidade de energia elétrica. Embora a plataforma seja genérica e capaz de interligar sensores via interfaces como UART, I2C, SPI e ADC, os exemplos de aplicação e os componentes descritos no desenvolvimento prático (Arduino, ESP8266, monitores de QEE) não incluem câmeras.

O capítulo sobre "Estado da Arte" menciona brevemente alguns produtos comerciais de IoT, incluindo o Canary e o Icontrol Networks Piper, que aparentam ser relacionados à segurança. No entanto, estes são citados apenas como exemplos do que existe no mercado e não como dispositivos integrados ou relacionados diretamente com a plataforma desenvolvida na dissertação.

Disponível em: https://www.proquest.com/openview/d0e05737576bc7b32225be3fcce795f2/1?cbl=2026366&diss=y&pq-origsite=gscholar

Referências

• D-LINK. Manual do Usuário: DCS-8525LH Full HD Pan & Tilt Wi-Fi Camera. D-Link Corporation, 2017.
• EZVIZ. C6N 1080p Smart Wi-Fi Pan & Tilt Camera – Especificações Técnicas. EZVIZ Inc., 2020.
• FOSCAM. Guia do Produto: Foscam R2 Wireless Camera. Foscam Inc., 2016.
• LOGITECH. Logitech Circle 2 Indoor Camera: Overview and Features. Logitech International S.A., 2017.
• TP-LINK. Guia de Configuração: TP-Link Tapo C200 Wi-Fi Camera. TP-Link Corporation, 2020.
• XIAOMI. Mi Home Security Camera 360° 1080p: Manual do Usuário. Xiaomi Communications Co., Ltd., 2019.
• EZVIZ. (2023). Câmera C6N - Descrição de Produto. Disponível em: https://www.ezviz.com (Acesso em: abril de 2025).
• Wolf, W. (2001). Computers as Components: Principles of Embedded Computing System Design. San Francisco: Morgan Kaufmann Publishers.
• Heath, S. (2002). Embedded Systems Design. Newnes.
• SILVA, I. M. da; ARANDA, M. C.; JULIÃO, G. Privacidade e segurança na era da IoT em residências: possibilidades e desafios. CONGRESSO DE SEGURANÇA DA INFORMAÇÃO DAS FATECS, 2024. Disponível em: https://doi.org/10.46898/rfb.65d4a7e4-b121-40ca-835b-48adf09ea300. Acesso em: 23 abr. 2025.
• SHINDE, S. V.; ZAWARE Pravin. International Journal of Electronics Communication and Computer Engineering, [S. l.], v. 5, n. 4, jul. 2014. ISSN 2249–071X. Disponível em: https://www.ijecce.org/Download/conference/Tech_Pune_2014/92.pdf. Acesso em: 23 abr. 2025.
• GOPE, Prosanta; HWANG, Tzonelih. A realistic lightweight anonymous authentication protocol for securing real-time application data access in wireless Sensor Networks. IEEE Transactions on Industrial Electronics, [S. l.], v. 63, p. 7124-7132, 2016. Disponível em: http://dx.doi.org/10.1109/TIE.2016.2585081. Acesso em: 23 abr. 2025.
• FERNANDES, Pedro Miguel Moreira. Desenvolvimento de uma Plataforma para Internet das Coisas Baseada Em Wi-Fi. 2015. 74 f. Dissertação (Mestrado) - Escola de Engenharia, Universidade do Minho, Guimarães, 2015. Disponível em: https://www.proquest.com/openview/d0e05737576bc7b32225be3fcce795f2/1?cbl=2026366&diss=y&pq-origsite=gscholar. Acesso em: 23 abr. 2025.
• MINGWEI, Li; ZHIBO, Li. Design of embedded wireless network camera. 3rd International Conference on Awareness Science and Technology (iCAST), China, 2011. Disponível em: https://ieeexplore.ieee.org/document/6163137. Acesso em: 23 abr. 2025.
• ISSMAEL JÚNIOR, Ali Kamel. Amplificação de luz residual x imagem térmica - um breve descritivo sobre equipamentos de visão. Cooperação Brasil-Namíbia: nosso conhecimento em proveito de outros povos, Brasil, n.40, 2010. Disponível em: https://portaldeperiodicos.marinha.mil.br/index.php/ancorasefuzis/article/view/4784. Acesso em: 23 abr. 2025.
• ROMERO, Misael et al. Advanced IoT Architecture for Energy Optimization and Intelligent Device Management in Smart Environments. Preprints.org, 2024. Disponível em: https://doi.org/10.20944/preprints202405.2138.v1. Acesso em: 28 abr. 2025.
• FERRO, I. J. .; MARTINELLI, J. E. L. .; DOS SANTOS, R. C. .; BASSORA, L. A. . AUTOMAÇÃO RESIDENCIAL APLICADA AO AMBIENTE DE INOVAÇÃO - UNORP. Revista de Sistemas de Informação, [S. l.], v. 1, n. 01, 2021. Disponível em: https://revistaresi.com.br/index.php/resi/article/view/7. Acesso em: 28 abr. 2025.
