Kindle (E-Reader)

Deivid Alves de Carvalho - 190026758
Ingrid da Silva Carvalho - 190029731
Laís Portela de Aguiar - 190046848

Uso do Produto

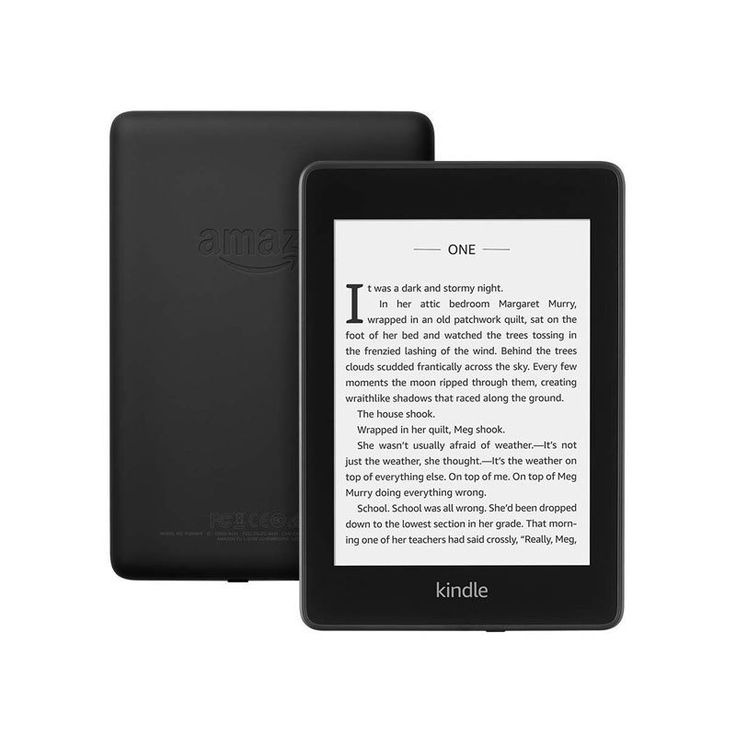

O Kindle é um e-reader, um dispositivo feito para a leitura de livros, quadrinhos, revistas, artigos e documentos, como mostrado na Figura 1. Ele é um tablet voltado para leitura, mas, diferente dos tablets convencionais, os e-readers possuem uma tela especial que imita o papel físico, tornando a leitura mais confortável e proporcionando uma maior duração da bateria. Existem vários tipos de e-readers no mercado, mas este trabalho irá se concentrar no Kindle 11ª Geração, que é uma linha de e-readers da Amazon.

O Kindle possui algumas funcionalidades para aprimorar a experiência de leitura de seus usuários:

1. Permite destacar trechos dos livros e criar notas;
2. Pesquisar o significado de palavras e visualizá-las em um construtor de vocabulário;
3. Traduzir trechos de livros em diferentes idiomas;
4. Marcar páginas de um livro;
5. Criar coleções de livros;
6. Tirar prints de páginas no Kindle (para acessá-las, é preciso conectar o Kindle ao computador);
7. Alterar tamanho e estilo das fontes;
8. Enviar e-mails para o Kindle com PDFs, livros e documentos, para que sejam transferidos automaticamente para o e-reader;
9. Comprar livros diretamente no Kindle;
10. Pesquisar trechos em todos os livros salvos.

Fonte: Amazon, 2024.

Listagem de Características

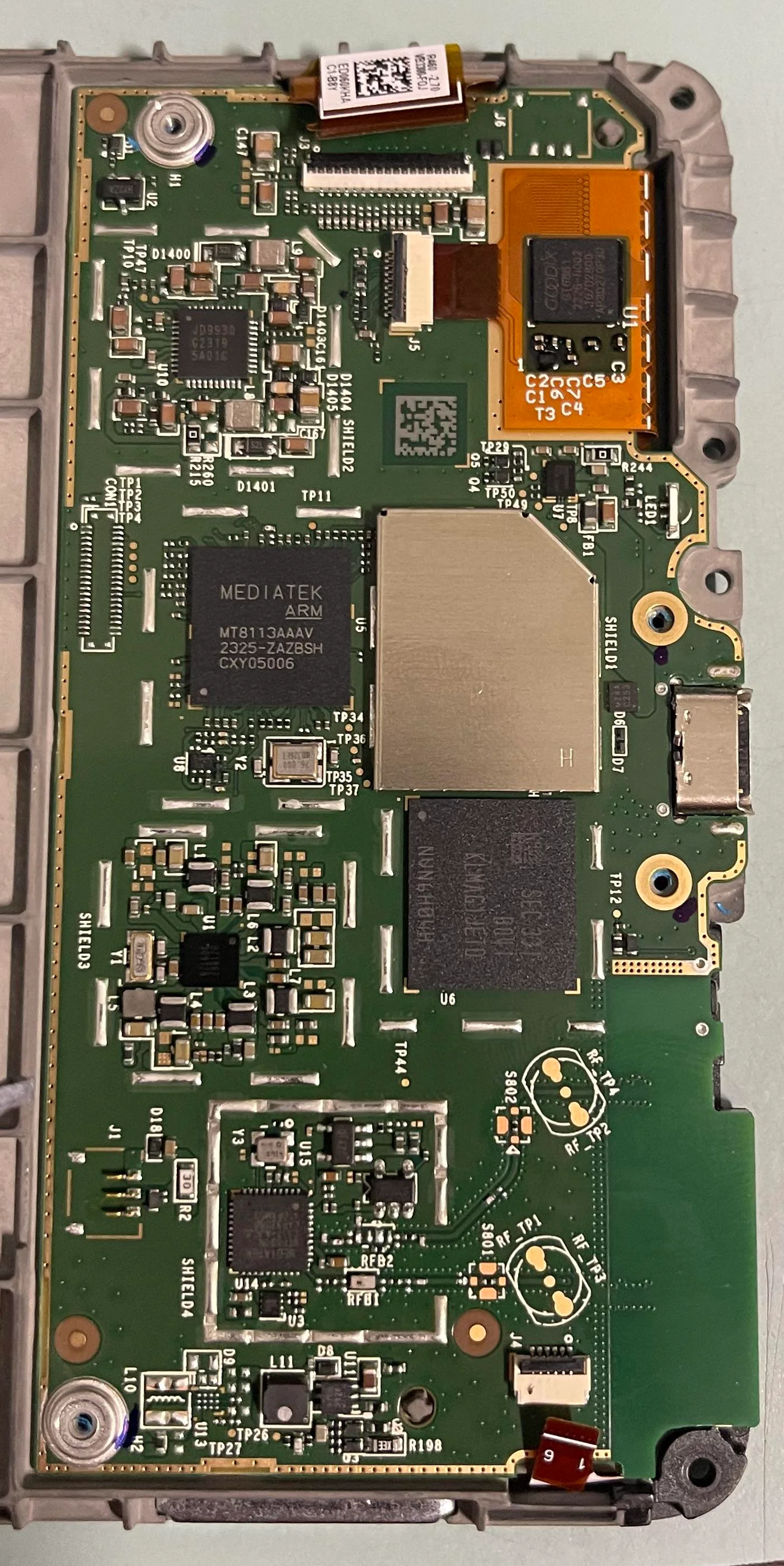

A placa do kindle como mostrado na Figura 2, possui diversos elementos que serão listados a seguir:

Unidade de Processamento

MediaTek MT 8113@1.0GHz é um microprocessador integrado em um So(System in C) que tem as seguintes características:

• Fabricante : MediaTek
• Arquitetura : ARM Cortex-A53 (arquitetura ARMv8-A de 64 bits)
• Frequência: Até 1 GHz.
• Suporte a memória: RAM LPDDR4.
• Periféricos integrados: Modem Wifi 4 (802.11n) e Bluetooth 5.0

Referência

Fonte: Reddit, 2024.

Memória

• RAM : (Memória Volátil) 512Mb
• Flash eMMC : (Memória Não-Volátil) 16Gb

Sistema Operacional

Possui uma versão personalizada do linux com o intuito de oferecer uma experiência simples de navegação fácil e foco em econômia de bateria, porém a fabricante Amazon não disponibiliza informações detalhadas a respeito.

Sensores e Atuadores:

• Led de carregamento : Led de carregamento apresenta luz laranja enquanto carrega e verde ao concluir carregamento da bateria.

Interfaces de Comunicação com fio

O Kindle 11ª geração possui apenas uma interface de comunicação com fio, a conexão USB. Além de carregar o dispositivo ela é utilizada para a transferência de dados para um computador. Por meio da conexão USB, é possível adicionar novos arquivos ao dispositivo, como livros e documentos, além de acessar capturas de tela (prints) realizadas no Kindle.

Interfaces de Comunicação sem fio

Wi-Fi Dual-band (802.11abgn)

O Kindle possui conectividade Wi-Fi de banda dupla, permitindo conexão com redes de 2.4 GHz e 5 GHz. Ele é compatível com os seguintes padrões de Wi-Fi 802.11:

1. 802.11a: opera na banda de 5 GHz, com velocidades de até 54 Mb/s.
2. 802.11b: opera na banda de 2.4 GHz, com velocidades de até 11 Mb/s.
3. 802.11g: também opera na banda de 2.4 GHz, oferecendo velocidades de até 54 Mb/s.
4. 802.11n: é compatível com as bandas de 2.4 GHz e 5 GHz, alcançando velocidades teóricas de até 600 Mb/s, dependendo da configuração de hardware.

Bluetooth 5.0

O Kindle possui conectividade Bluetooth, utilizada para o recurso VoiceView. No entanto, como esse recurso está disponível apenas em inglês, ele é restrito a algumas regiões e, portanto, não é possível usar a conexão Bluetooth no Brasil.

Saiba mais

Unidades de Entrada/Saída (I/O)

• USB-C (Universal Serial Bus tipo c) : Permite transferência de dados e fluxo de energia, pode ser conectado em qualquer posição. Trabalha especificamente com as especificações do USB 3.1, funcionando também com USB 3.0 e USB 2.0.

Fonte de Energia e Sistema de Alimentação

• Bateria

  • Modelo : AMZHC5F
  • Tipo : Bateria de polímero de lítio recarregável
  • Capacidade Nominal : 1040 mAh, 3.81V, 4.4Wh
  • Tensão Máxima de Carga : 4.4V
  • Fabricante: ATL (Amperex Technology Limited)
  • Certificações: IEC 62133-2, UKCA, Li-ion 00, entre outras.
  • Origem: Fabricada na China.

• Consumo de Energia do disposivo e duração da Bateria:

O processo de carregamento deve aproximadamente quatro horas usando um cabo USB e 2 horas com um adaptador Kindle. O Kindle consome as seguintes quantidades de energia:

1. Modo Desligado: 0,18 W
2. Modo de espera: 0,18 W
3. Modo de espera de rede (Wifi): 0,21 W
4. Modo de espera de rede (Bluetooth): 0,18 W
5. Modo de espera de rede (Wifi + Bluetooth): 0,22 W

A bateria do dispositivo pode durar até 6 semanas, considerando uma leitura diária de 30 minutos, com o Wi-Fi desligado e a tela com o brilho ajustado à metade. Referência

Saiba mais

Firmware e Atualizações

• Atualizações Over-the-Air (OTA) : A atualização do kindle pode ser baixada e instalada quando conectado a uma rede sem fio, também pode ser baixada em outro dispoditivo e instalada no kindle através de uma entrada usb. Não há necessidade de um hardware especializado.

Unidade de Proteção e Segurança:

Oferece permição para que você restrinja o acesso ao seu Kindle ao definir uma senha.

Saiba mais

Armazenamento Externo

Não possui.

Interface com o Usuário (UI)

Display E-Ink

• E-Ink, que significa tinta eletrônica, é um tipo de display que utiliza micropartículas de tinta, as quais são carregadas eletricamente para formar imagens. O consumo de energia elétrica ocorre apenas para carregar uma nova página no Kindle; após a atualização, a energia da matriz é desligada. Nos Kindles, é utilizado um tipo de tela E-Ink monocromática, que exibe apenas as cores preto e branco. A tela E-Ink do Kindle possui as seguintes caracteríticas:
  • Tela de 6 polegadas com 600x800 pixels
  • 167 ppi de densidade de pixels
  • 16 níveis de escala de cinza
  • Iluminação frontal (LED frontlit) com LEDs posicionados na borda da tela para leitura em ambientes com pouca luz.

Botões

O Kindle 11ª Geração possui um único botão para ligar e desligar o dispositivo.

Sensores de Toque

• Chip Goodix GTG881: controlador de touch relacionado à interface da tela sensível ao toque.

Saiba mais

Artigos acadêmicos relacionados

O tema escolhido para para pesquisar artigos foi a tecnologia E-Ink que é fundamental para o funcionamento dos E-Readers.

Artigo: E Ink's Technicolor Moment: The Road to Color E-Paper Took Two Decades (O momento technicolor da E Ink: o caminho para o papel eletrônico em cores levou duas décadas)

Referência O artigo explora a evolução das telas da empresa E-Ink, criadas em 1997 e conhecidas por sua experiência visual semelhante ao papel, mesmo sob luz solar intensa. Essas telas consomem pouca energia, garantindo longa duração da bateria, e foram inicialmente usadas em dispositivos de leitura. Porém, devido à limitação monocromática, não eram aplicadas em outros eletrônicos.

Para gerar uma imagem em dispositivos com tecnologia E-Ink monocromática, micropartículas de tinta preta e branca são manipuladas por meio de campos elétricos que movem as partículas para criar a imagem desejada. Um software gerencia o tempo e a intensidade das voltagens, garantindo que a transição entre páginas seja imperceptível. No caso de duas cores, a tecnologia é relativamente simples, pois o campo elétrico pode gerar cargas positivas e negativas. No entanto, para representar múltiplas cores, foi necessário desenvolver novas soluções tecnológicas.

Duas abordagens principais foram criadas para expandir o uso da tecnologia E-Ink:

• Advanced Color ePaper (ACeP) Essa abordagem utiliza três ou quatro tipos diferentes de pigmentos. Para evitar que as partículas sejam apenas repelidas ou atraídas, diversas estratégias foram adotadas. As partículas foram produzidas em tamanhos variados, uma vez que partículas maiores se movem mais lentamente. Além disso, o recipiente de armazenamento foi projetado para facilitar a mistura entre as partículas, permitindo a formação de diversas cores. Lançada pela E-Ink em 2016, essa tecnologia foi capaz de reproduzir até 50.000 cores. Contudo, devido à sua taxa de atualização lenta, não era adequada para smartphones e tablets, sendo mais utilizada em etiquetas de varejo.

• Filtro de cores RGB Essa abordagem emprega uma matriz de quadrados com filtros de cores RGB impressos sobre uma camada de vidro, posicionada acima da tinta preta e branca padrão. A tecnologia inicial, chamada E-Ink Triton, enfrentava problemas como baixa resolução e cores pouco vibrantes, resultando em uma experiência menos atraente para os consumidores. Diferentemente das telas LCD, que usam luz externa para iluminar o filtro de cores, a tecnologia E-Ink é reflexiva, o que limitava a definição de imagens com detalhes finos.

  Com aprimoramentos, a resolução dos displays foi aumentada, o filtro de cores foi posicionado mais próximo da camada de tinta eletrônica e novos métodos de impressão do filtro de cores foram desenvolvidos. Para tornar as cores mais saturadas e vibrantes, foi adicionada uma luz frontal, projetada para atingir a camada de tinta em um ângulo que maximiza a reflexão. Essas melhorias deram origem ao E-Ink Kaleido, lançado em 2019.

Atualmente, a tecnologia E-Ink Kaleido é usada em dispositivos como o Hisense A5C, o iFlytek Book C1 e o PocketBook Color.

Artigo: E-Ink; Revolution of Displays

Referência A tecnologia E-Ink tem ganhado espaço em áreas que utilizam displays e necessitam de recursos limitados e facilidade, assim como economia de bateria. Os displays E-Ink possuem microcápsulas que estão situadas entre dois eletrodos, sendo um transparente e o outro reflexivo. Quando uma carga elétrica é aplicada ao eletrodo transparente, os pigmentos carregados se movem em direção à superfície e se tornam visíveis, formando texto ou imagens sem a necessidade de uma carga elétrica contínua, resultando em eficiência energética. Esse processo é possível devido ao comportamento dos pigmentos microencapsulados suspensos em um líquido no interior do display, que se movem em resposta a cargas elétricas aplicadas, como mostrado no diagrama da Figura 3.

Fonte: MATEC Web of Conferences, 2023.

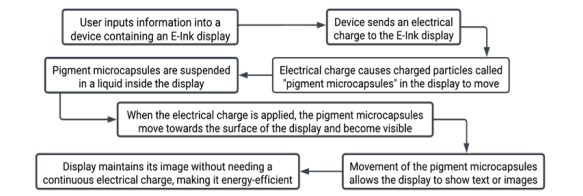

Descrição do funcionamento do Display E-Ink:

• O usuário insere informações em um dispositivo com display E-Ink.
• O dispositivo envia uma carga elétrica para o display.
• As microcápsulas contendo pigmentos, que estão suspensas em um líquido dentro do display, respondem à carga elétrica.
• A carga elétrica faz com que as partículas carregadas nas microcápsulas se movam em direção à superfície, tornando-se visíveis.
• O movimento das partículas permite que o display mostre texto ou imagens. Após a formação da imagem, o display mantém o conteúdo sem a necessidade de uma carga elétrica contínua, o que o torna energeticamente eficiente.

Além disso, após os pigmentos serem posicionados, o display é capaz de manter a imagem estática sem consumir energia adicional, o que torna essa tecnologia altamente eficiente em termos de consumo. Essa característica torna os displays E-Ink extremamente úteis para aplicações que exigem durabilidade e economia de energia, como dispositivos médicos (monitores de glicose e pressão arterial), dispositivos arquitetônicos (janelas inteligentes), sinalização digital, design de interiores e fachadas.

No entanto, a tecnologia apresenta algumas limitações, como a atualização lenta, reprodução limitada de cores, baixa resolução e custo inicial elevado. Apesar disso, sua longa vida útil e o baixo consumo de energia compensam essas desvantagens, tornando os displays E-Ink uma solução econômica a longo prazo.

Artigo: Comparative Study on Reading from E-Ink Screens and Printed Paper Referência

O estudo comparou a leitura em dispositivos com tecnologia e-ink com a leitura em papel impresso, focando nos aspectos de hardware e software envolvidos.

Hardware Embarcado

1. Tecnologia e-ink: A tecnologia e-ink foi desenvolvida para substituir as telas LCD nos dispositivos de leitura, oferecendo uma experiência visual mais próxima ao papel impresso. Dispositivos como Kindle, iRex iLiad, Sony PRS-505, BeBook, ECTACO jetBook e Bookeen Cybook Gen 3 utilizam essa tecnologia, que possui microcápsulas contendo partículas pretas e brancas que se movem com a aplicação de campos elétricos, proporcionando uma superfície que parece com a de papel impresso.
   • Eficiência Energética: A e-ink requer energia apenas durante a atualização da tela, não na sua manutenção, o que leva a um menor consumo de energia e, portanto, uma maior duração de bateria. Isso torna os dispositivos mais leves e portáteis, ideais para leitura prolongada.
   • Tamanho e Peso dos Dispositivos: Os dispositivos analisados possuem tamanhos de tela entre 90 x 120 mm e 162 x 122 mm, com pesos variando de 174 g (Bookeen Cybook) a 400 g (iRex iLiad). Essas características visam maximizar a portabilidade e conveniência para o usuário.

Software Embarcado

1. Ajuste de Tamanho de Fonte: Todos os dispositivos e-ink permitiram ao usuário ajustar o tamanho da fonte durante a leitura, proporcionando uma experiência personalizada. Esse recurso se mostrou vantajoso especialmente para indivíduos mais velhos, que podem ter dificuldades com fontes menores no papel impresso.
2. Rastreadores Oculares: Para o experimento, foi usado um rastreador ocular (Tobii X120 Eye Tracker) para medir o comportamento de leitura. A análise incluiu fixações e saccades (movimentos rápidos dos olhos), comparando como o conteúdo era absorvido nos diferentes dispositivos e no papel.

Comparação de Desempenho

• Fixações: Em média, as fixações foram mais curtas em dispositivos e-ink do que no papel impresso, indicando que os leitores conseguiam extrair informação de forma mais eficiente dos dispositivos e-ink. Isso foi atribuído ao fato de que os participantes podiam ajustar o tamanho da fonte, melhorando a legibilidade.
• Movimentos Oculares (Saccades): O estudo mediu três tipos de saccades — progressivas, regressivas e varreduras de linha. Não houve diferenças significativas na porcentagem de saccades regressivas entre o papel e os dispositivos e-ink, indicando que a dificuldade de leitura era similar.
• Luminância e Contraste: O contraste das telas e-ink foi comparável ao do papel impresso, com valores medidos por meio de contrastes de Weber. Embora o papel apresentasse o melhor contraste, a tecnologia e-ink obteve resultados próximos, contribuindo para uma experiência de leitura confortável.

Conclusão

Os dispositivos com tecnologia e-ink oferecem uma experiência de leitura muito próxima à do papel impresso, com algumas vantagens específicas, como a possibilidade de ajustar o tamanho da fonte e uma maior portabilidade devido à eficiência energética. Essa tecnologia mostrou ser uma solução embarcada eficaz para e-readers, superando as limitações dos antigos dispositivos LCD, que apresentavam baixo contraste e maior fadiga visual.

Produtos Relacionados ao Kindle

Kobo Clara HD (E-Reader)

Referência: Kobo Clara HD
O Kobo Clara HD é um e-reader semelhante ao Kindle, com uma tela E-Ink de 6 polegadas que oferece alta resolução e um sistema de iluminação ajustável automaticamente. Assim como o Kindle, o Kobo é ideal para leitura prolongada, sem causar fadiga ocular, devido à tecnologia de tinta eletrônica que imita papel físico. Ele também permite personalizar fontes e margens, além de armazenar milhares de livros no seu armazenamento interno de 8 GB. O Kobo é uma alternativa popular para aqueles que preferem uma experiência mais aberta em termos de formatos de eBook, sendo compatível com EPUB, PDF e MOBI.

Hisense A7 CC (Smartphone)

Referência: Hisense A7 CC
O Hisense A7 CC é um smartphone que utiliza a tecnologia E-Ink colorida, tornando-o uma excelente opção para quem deseja uma experiência confortável de leitura em um dispositivo móvel. Este smartphone possui uma tela E-Ink de 6,7 polegadas que utiliza a tecnologia Kaleido (E-Ink Color), permitindo a exibição de até 4096 cores diferentes, enquanto mantém o consumo de bateria muito baixo. Isso torna o Hisense A7 CC uma escolha interessante para quem deseja uma tela que seja confortável para leitura, mas sem abrir mão de funcionalidades de um celular tradicional. Além disso, a tela E-Ink colorida é ideal para leitura de quadrinhos e gráficos.

Kindle Oasis (E-Reader)

Referência: Kindle Oasis
O Kindle Oasis é uma versão premium dos e-readers da Amazon. Ele possui uma tela maior de 7 polegadas e é o único Kindle com uma tela ajustável que permite alterar a temperatura da cor, proporcionando uma leitura confortável tanto de dia quanto à noite. Além disso, o Oasis é à prova d'água, permitindo que os usuários leiam em ambientes como a piscina ou a banheira. Assim como outros dispositivos Kindle, ele utiliza a tecnologia E-Ink, oferecendo uma experiência de leitura semelhante ao papel físico.

E-Reader BK-6025L da Focket

Referência: BK-6025L da Focket
Este é um dispositivo de leitura menos conhecido, mas que oferece uma experiência de leitura excelente por um preço mais acessível. O BK-6025L da Focket possui uma tela E-Ink de 6 polegadas com resolução adequada para leitura de livros e documentos em ambientes diversos. Este dispositivo é uma boa opção para quem deseja um e-reader de baixo custo, mas que ainda ofereça a experiência confortável de leitura proporcionada pela tecnologia E-Ink.

Boox Note Air 2 (Tablet com E-Ink)

Referência: Boox Note Air 2
O Boox Note Air 2 é um tablet equipado com tecnologia E-Ink e sistema Android, tornando-o uma opção bastante versátil para aqueles que desejam um dispositivo híbrido. Com uma tela de 10,3 polegadas, ele é maior do que os e-readers tradicionais, sendo ideal para leitura de documentos em PDF, tomada de notas e até mesmo para a navegação básica na web. O Boox Note Air 2 combina a tecnologia de tinta eletrônica com uma caneta stylus, permitindo que os usuários anotem e editem documentos de maneira confortável e prática.
