Trabalho 1
Aluno:Guilherme Nishimura da Silva
Matricula:200030264
Descrição Detalhada
O Amazon Echo Show 15 é um dispositivo inteligente que combina funcionalidades de assistente virtual com uma interface visual, utilizando uma tela sensível ao toque para ampliar suas capacidades. Ele pertence à família de dispositivos Echo da Amazon, que são baseados no assistente de voz Alexa. O Echo Show se destaca por ser uma solução embarcada que integra hardware e software para oferecer interatividade multimodal (voz e imagem) em uma única plataforma.Ele se destaca dos outros dispostivos com a mesma função devido a sua tela.

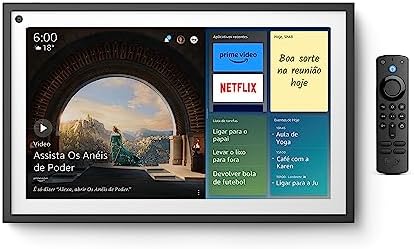

Figura 01: Amazon echo show 15
O Echo Show 15 foi lançado no Brasil em junho de 2022. Ele chegou como uma opção premium para quem busca uma tela interativa grande com múltiplas funcionalidades voltadas à organização doméstica, entretenimento e controle de dispositivos inteligentes.

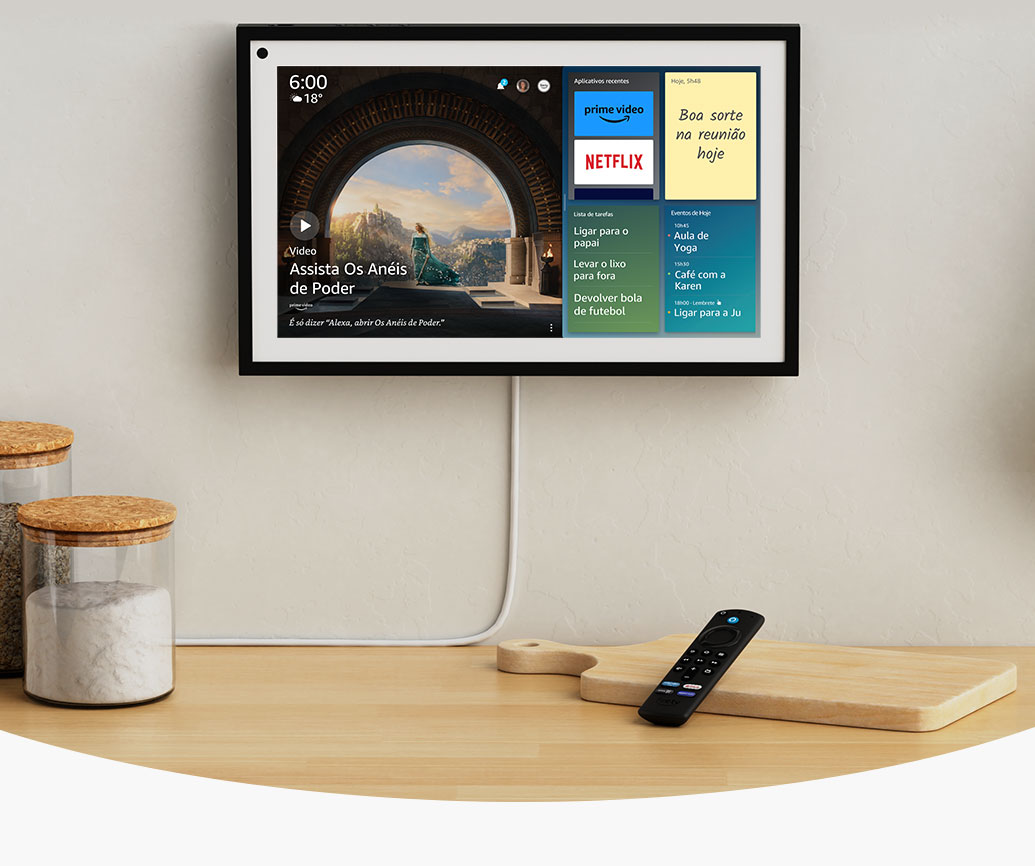

Figura 02:Amazon echo show 15
Como Ele se Enquadra em Dispositivos Embarcados
O Amazon Echo Show 15 exemplifica um sistema embarcado por integrar componentes de hardware e software especializados para executar funções específicas em tempo real, como reconhecimento de voz e controle de dispositivos. Sua arquitetura é projetada para ser eficiente, segura e confiável, com baixa latência no processamento de comandos.
Figura 03:Amazon echo show 15
Especificações
Unidade de processamento
Processador (soc)
Amlogic PopcornA (Pop1) - Amazon
Especificações do dispositivo Echo Show
CPU
4 núcleos Cortex-A73 + 4 núcleos Cortex-A53 - Amazon
Especificações do dispositivo Echo Show
GPU
ARM Mali-G52 MP8 - Amazon
Especificações do dispositivo Echo Show
Frequencia de clock
Como o Amlogic PopcornA é um chip de desempenho médio para dispositivos de mídia e smart displays, pode estimar que o clock dos núcleos de desempenho (Cortex-A73) esteja em torno de 2.0 GHz e os núcleos de eficiência (Cortex-A53) em torno de 1.5 GHz.Essa informação não foi encontrada e foi feita uma estimativ para essa informação com base nas informações encontradas e documentadas.
Memória
Memory (RAM)
3GB
Especificações do dispositivo Echo Show
Memory (flash)
16GB eMMC
Especificações do dispositivo Echo Show
Memória EEPROM
Não possui
Lancamento amazon echo show 15
Sistema Operacional
Fire OS 7
Especificações do dispositivo Echo Show
Sensores
Sensor de luz ambiente (ALS RGB)
Acelerômetro
Microfones
Câmera Frontal
Especificações do dispositivo Echo Show
Atuadores
Alto-falantes integrados
LEDs indicadores
Tela sensível ao toque
Especificações do dispositivo Echo Show
Interface de Comunicação com fio
Não encontrado em nenhum lugar
Interface de Comunicação sem fio
- Wi-Fi: Compatível com redes de 2,4 GHz e 5 GHz, permitindo conexões rápidas e estáveis para streaming e controle de dispositivos inteligentes.
- Bluetooth: Suporte para conexão com dispositivos como alto-falantes e fones de ouvido.
- Zigbee: Inclui um hub integrado para controle de dispositivos inteligentes compatíveis com Zigbee, facilitando a integração com lâmpadas, sensores e outros dispositivos.
Conexão com a MCU/MPU
O Amazon Echo Show 15 utiliza uma conexão Wi-Fi 6E para comunicação, o que proporciona uma conexão mais rápida e estável. Ele também se comunica com outros dispositivos IoT e periféricos através de protocolos de comunicação sem fio como Bluetooth e Zigbee
Unidades de Entrada/Saída (I/O)
GPIO (General Purpose Input/Output)
Não possui
ADC (Conversor Analógico-Digital)
Microfone: O áudio captado pelo microfone é um sinal analógico que precisa ser convertido em digital para ser processado. O ADC realiza essa conversão.
DAC (Conversor Digital-Analógico)
Alto-falantes: Os sinais digitais de áudio, processados pelo Echo Show 15, são convertidos em sinais analógicos pelo DAC para que possam ser reproduzidos pelos alto-falantes.
Fonte de Energia e Sistema de Alimentação
-
Tipos de Alimentação
- O dispositivo utiliza alimentação direta por meio de um adaptador de energia incluído na embalagem.
- Não conta com baterias internas recarregáveis, sendo projetado para uso estacionário conectado à rede elétrica.
-
Gerenciamento de Energia (PMIC)
- Inclui sistemas integrados para gerenciar o consumo de energia, otimizando a eficiência em modos de operação ativa ou standby.
- Detalhes específicos não são divulgados publicamente.
-
Backup de Energia
- Não possui baterias de backup ou capacitores para proteção em caso de falhas de energia.
- Configurações, como conexões Wi-Fi e contas associadas, são armazenadas na nuvem.
-
Circuitos de Reset
- O dispositivo reinicia automaticamente em caso de falha de energia.
- Não há botão físico de reset dedicado.
-
Supervisores de Energia
- Provavelmente inclui supervisores de energia para monitorar quedas ou picos de tensão, embora informações detalhadas não estejam disponíveis.
Firmware e Atualizações:
Firmware
Versão de software mais recente: 31240314244
Versões de software do dispositivo Alexa
Atualizações
Os dispositivos compatíveis com a Alexa recebem atualizações de software automaticamente quando conectados à Internet. Essas atualizações geralmente melhoram o desempenho e adicionam novos recursos.
Versões de software do dispositivo Alexa
Unidade de Proteção e Segurança:
Comunicação Encriptada
HTTPS (TLS): Todos os dados transmitidos entre o dispositivo Echo Show e os servidores da Amazon são protegidos por HTTPS, que usa o protocolo TLS (Transport Layer Security) para garantir a confidencialidade e integridade dos dados.
Armazenamento Local Protegido
Os dados armazenados localmente no dispositivo, como configurações ou registros temporários, são protegidos por mecanismos de segurança embutidos no sistema operacional.
Criptografia de Voz
O áudio capturado pelo Echo Show é criptografado antes de ser enviado para os servidores da Amazon para processamento.
Autenticação e Autorização
O dispositivo usa autenticação OAuth 2.0 para garantir que apenas usuários autorizados possam acessar os dados e os serviços associados à conta Amazon vinculada.
Segurança em Atualizações
As atualizações de firmware são assinadas digitalmente, o que impede a instalação de software não autorizado.
Proteção contra Escuta Não Autorizada
O microfone pode ser desligado fisicamente em modelos recentes, garantindo que o dispositivo não capture áudio. Além disso, o dispositivo só começa a gravar após detectar a palavra de ativação (como "Alexa").
Controle do Usuário
O Echo Show permite que os usuários acessem, revisem e excluam seus históricos de voz e outras informações armazenadas nos servidores da Amazon, aumentando o controle sobre os dados.
Hardware Security Module (HSM)
Não encontrado
obs* : Por motivos legais é necessário fazer o download desse arquivo, que não foi disponibilizado pelo grupo neste repositorio.
Armazenamento Externo
Não possui
Interface com o Usuário (UI):
Display
Tipo de tela: LCD. Resolução: Full HD (1920 x 1080 pixels). Tamanho: 15,6 polegadas. Tecnologia de retroiluminação: LED, usada para iluminar os cristais líquidos da tela LCD. Multitoque: Suporta interação por toque, permitindo uma experiência semelhante a tablets.
Botões e sensores de toque
Botão de Controle de Volume
Botão de Ativação/Desativação do Microfone e da Câmera
Especificações do dispositivo Echo Show
Artigos
Artigo 1
O artigo "Performance Evaluation of INT8 Quantized Inference on Mobile GPUs", escrito por Sumin Kim, Gunju Park e Youngmin Yi, avalia como usar a quantização INT8 para melhorar o desempenho de GPUs móveis, como a Mali-G52, em tarefas de aprendizado profundo. A ideia principal é reduzir o tamanho dos números usados pelos modelos de rede neural (de 32 bits para 8 bits), economizando memória e acelerando o processamento, com perda mínima de precisão.
Os autores propuseram métodos para aplicar a quantização INT8, sendo o mais eficiente o "simétrico por canal", que equilibra rapidez e precisão. Além disso, eles otimizaram a convolução Winograd, uma técnica usada para reduzir cálculos em redes neurais, adaptando-a para trabalhar com INT8.
A Mali-G52 foi testada e apresentou ganhos de desempenho significativos, sendo até 2,45 vezes mais rápida que a execução tradicional em FP32 para o modelo ResNet50. Isso foi possível graças ao suporte da GPU para acelerar operações INT8 via hardware, como o produto escalar.
Como Isso Se Aplica a Sistemas Embarcados
Os resultados do artigo têm aplicação direta em sistemas embarcados, como dispositivos IoT, drones e robôs, que possuem recursos limitados (processamento, memória e consumo de energia). Com essas otimizações, é possível:
- Rodar redes neurais em tempo real em dispositivos de baixo custo e energia, como drones.
- Realizar análises locais em sensores IoT, reduzindo a dependência de conexões com a nuvem.
- Melhorar a eficiência energética de dispositivos portáteis, permitindo mais autonomia e rapidez.
Essas melhorias são especialmente úteis em tarefas como detecção de objetos e visão computacional em dispositivos embarcados.
Referência Completa
- Título: Performance Evaluation of INT8 Quantized Inference on Mobile GPUs
- Autores: Sumin Kim, Gunju Park, Youngmin Yi
- Publicação: IEEE Access, Volume 9, 2021
- DOI: 10.1109/ACCESS.2021.3133100
Artigo 2
Started Off Local, Now We’re in the Cloud: Forensic Examination of the Amazon Echo Show 15 Smart Display
Este artigo trata a respeito do sistema Fire os.O Fire OS no contexto do Echo Show 15 tem um papel fundamental na coleta e organização de dados, e entender sua estrutura e funcionamento é crucial para quem trabalha com análise forense ou deseja entender mais sobre o uso e comportamento do usuário em dispositivos como esse
No artigo, o foco é entender como o Echo Show 15 funciona com o Fire OS, que é uma versão modificada do Android. O Fire OS utiliza o DropBoxManager do Android para registrar logs do sistema, e esses logs são organizados e armazenados em partições específicas, no formato ZIP, com diferentes categorias, como crash, events, system, entre outras. Essa estrutura facilita a análise e a localização dos dados.
Além disso, o trabalho explica a estrutura de partições dentro do eMMC do dispositivo, que é onde o Fire OS armazena os dados. Existem partições para o boot, para recuperação e para o sistema de dados, e entender como essas partições são organizadas é importante para qualquer tipo de análise mais profunda.
Um dos pontos principais do artigo é a análise forense do Fire OS. Essa análise permite identificar artefatos que mostram como o usuário interage com o dispositivo, e como o sistema registra essas interações. O gerenciamento de dados e logs no Fire OS é fundamental para a coleta de informações que ajudam a entender o comportamento do usuário no Echo Show 15.
Como Isso Se Aplica a Sistemas Embarcados
Em termos de relevância prática, essa capacidade de analisar o Fire OS é essencial, principalmente em investigações forenses digitais. Saber como as interações dos usuários são registradas no dispositivo pode ser um diferencial em diversos cenários, como na recuperação de dados ou no rastreamento de atividades.
Referência Completa
- Título: Started Off Local, Now We’re in the Cloud: Forensic Examination of the Amazon Echo Show 15 Smart Display
- Autores: Jona Crasselt, Gaston Pugliese
- Publicação: Proceedings of the Digital Forensics Research Conference (DFRWS USA 2024)
- link: Started Off Local, Now We're in the Cloud: Forensic Examination of the Amazon Echo Show 15 Smart Display
Artigo 3
O artigo "Estudo Comparativo dos Protocolos de Comunicação Utilizados na Automação Residencial" analisa diferentes protocolos de comunicação que são utilizados em sistemas de automação residencial, como Zigbee, Z-Wave, Wi-Fi, e outros. O estudo aborda as características, vantagens e desvantagens de cada protocolo, além de discutir a interoperabilidade entre dispositivos e a segurança das comunicações.
Como Isso Se Aplica a Sistemas Embarcados
Em relação ao Amazon Echo Show 15, o artigo pode ser relevante, pois o Echo Show 15 é um dispositivo que se integra a diversos sistemas de automação residencial. Ele pode se comunicar com dispositivos que utilizam diferentes protocolos, dependendo da compatibilidade do ecossistema de automação que o usuário possui. O entendimento dos protocolos de comunicação pode ajudar os usuários a maximizar a utilização do Echo Show 15, garantindo que ele funcione de maneira eficaz com outros dispositivos em sua casa inteligente. Além disso, a segurança e a interoperabilidade discutidas no artigo são aspectos cruciais para garantir uma experiência de automação residencial segura e eficiente com o Echo Show 15.
- Título: Estudo Comparativo dos Protocolos de Comunicação Utilizados na Automação Residencial
- Autores: Anderson Quintana,Fabiana Florian,Ronaldo Gomes Figueira
- Publicação: ACM MobiCom ’23, October 2–6, 2023, Madrid, Spain
- DOI: https://doi.org/10.47820/recima21.v5i11.5936
Produtos similares
- Google Nest Hub Max - Um display inteligente com assistente de voz, que também serve como centro de controle para dispositivos domésticos inteligentes.
- Categoria: Display Inteligente

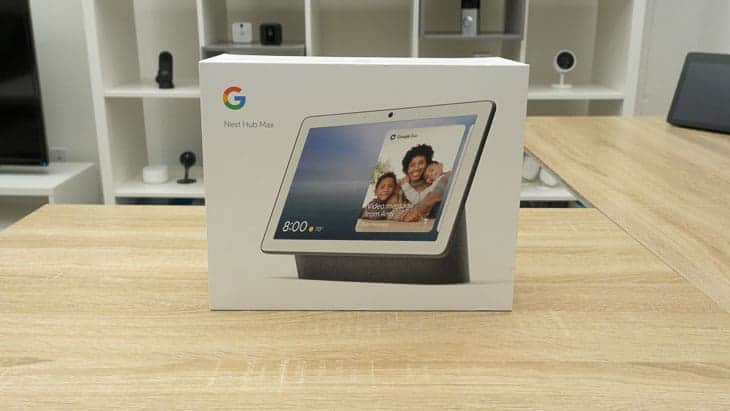

Figura04: Google Nest Hub
- Lenovo Smart Display - Um dispositivo com tela que integra o Google Assistente, permitindo videochamadas, controle de dispositivos e acesso a conteúdo multimídia.
- Categoria: Display Inteligente

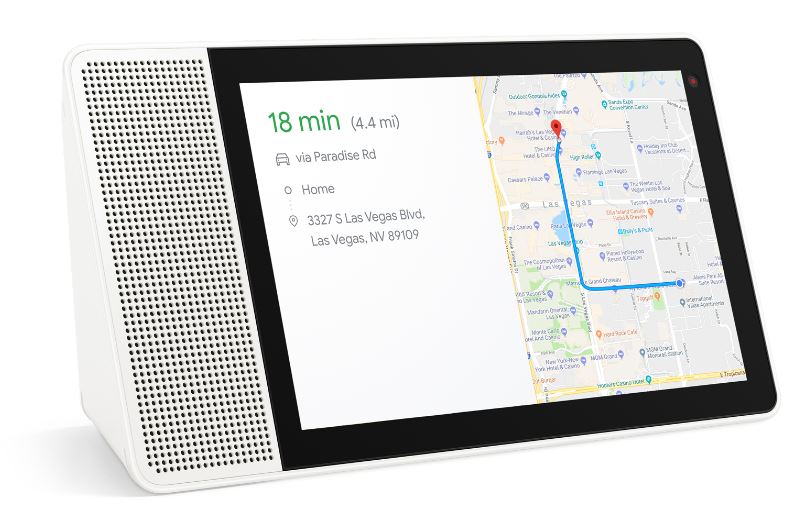

Figura 05:Lenovo smart display
- Facebook(meta) Portal - Um dispositivo de videochamada com tela que utiliza inteligência artificial para manter os usuários em foco durante as chamadas, além de oferecer integração com o Facebook e outros serviços de streaming.
- Categoria: Dispositivo de Videochamada

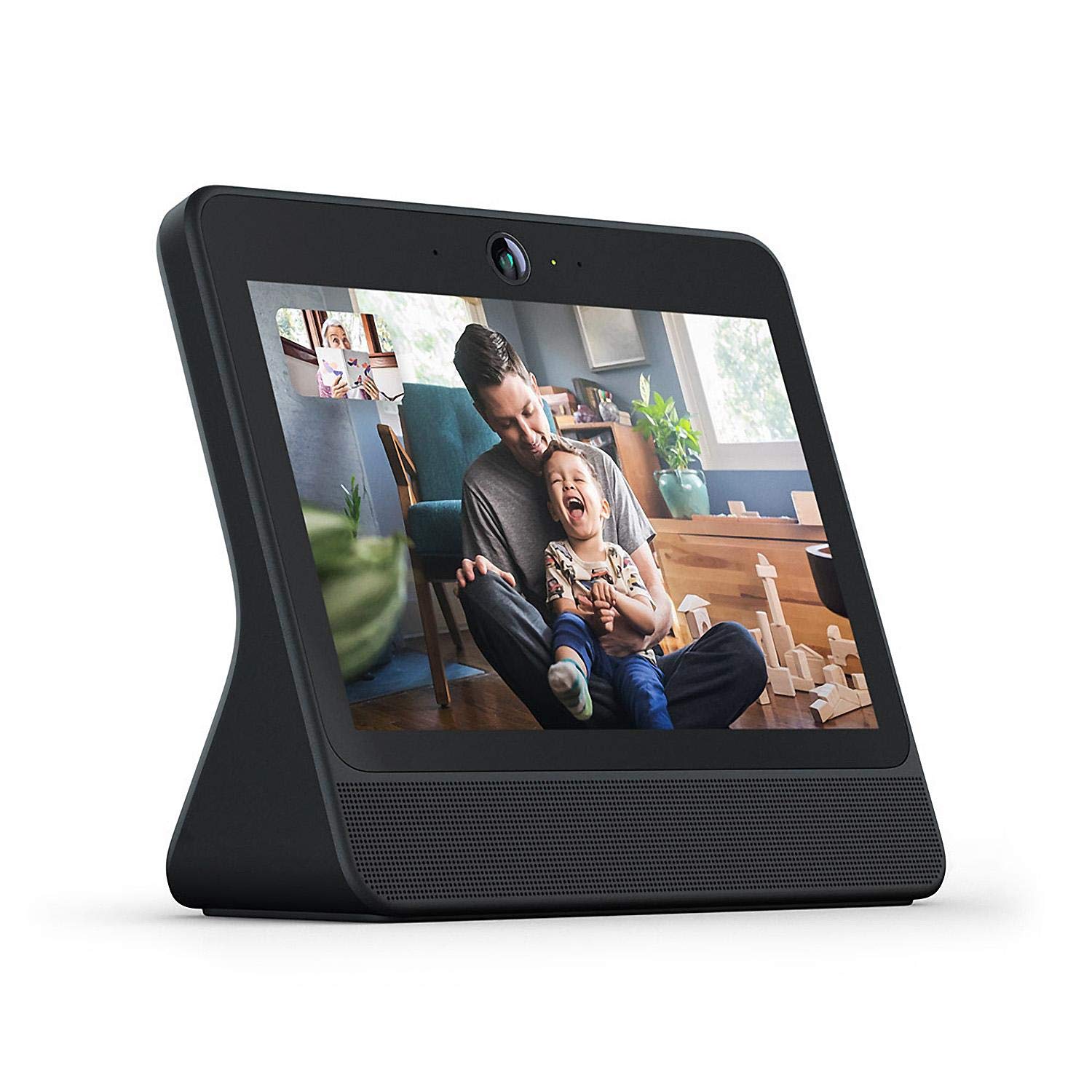

Figura 06:Meta portal
-
Samsung Galaxy View - Um tablet de grande porte que pode ser usado como um centro de entretenimento e controle de dispositivos, com suporte para assistentes de voz.
- Categoria: Tablet de Grande Porte
Figura 07: Samsung galaxy view
- JBL Link View - Um alto-falante inteligente com tela que combina áudio de alta qualidade com a funcionalidade do Google Assistente, permitindo controle de dispositivos e acesso a informações visuais.
- Categoria: Alto-falante Inteligente com Tela
Figura 08:JBL Link view
