Descrição do Produto

O Arduino Uno R3 é uma das placas de prototipagem mais populares e acessíveis do mundo, projetada para ajudar criadores, estudantes e profissionais a transformar ideias em realidade. Ele é um dispositivo versátil e fácil de usar, permitindo construir desde projetos simples até aplicações mais avançadas, como automação, robótica e dispositivos interativos.

Uma das principais características que tornam o Arduino Uno R3 tão especial é sua plataforma aberta e acessível. Sendo open-source, qualquer pessoa pode utilizá-lo, aprender com ele e até criar suas próprias versões. Isso resultou no crescimento de uma enorme comunidade global, repleta de tutoriais, projetos compartilhados e suporte colaborativo.

O Arduino Uno R3 é ideal para quem deseja aprender fazendo. Ele é uma ferramenta perfeita para iniciantes, pois permite que você explore conceitos de eletrônica e programação enquanto desenvolve projetos. Desde algo simples, como acender um LED, até algo mais complexo, como construir um robô ou criar um sistema de irrigação automático, o Arduino acompanha o aprendizado e estimula a criatividade.

Além disso, ele coloca a interatividade ao alcance de todos. O Uno R3 facilita a integração com sensores, atuadores e dispositivos externos, possibilitando a criação de dispositivos que interagem com o mundo real. Com ele, é possível medir temperatura, detectar movimento ou até desenvolver sistemas que respondem a comandos de voz.

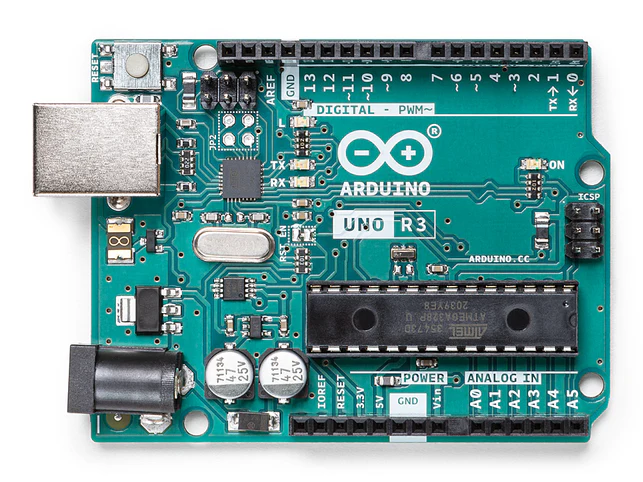

Figura 1 - Visão superior

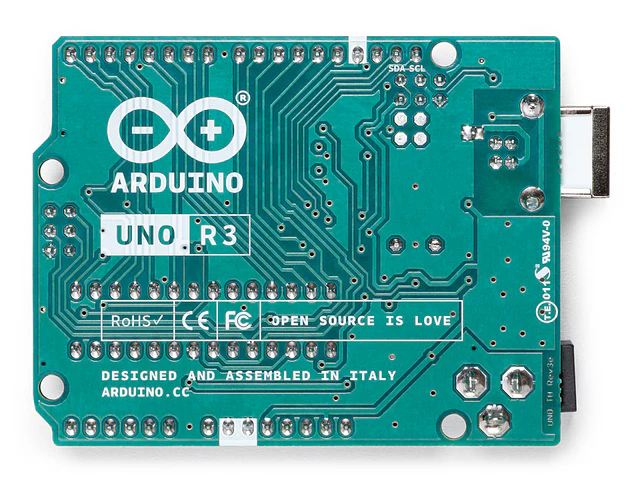

Figura 2 - visão inferior

Unidade de Processamento

A unidade de processamento do Arduino Uno é o microcontrolador ATmega328P, fabricado pela Microchip Technology. Ele utiliza a arquitetura AVR de 8 bits, baseada em RISC (Reduced Instruction Set Computing), o que significa que possui um conjunto de instruções simplificado e otimizado para maior eficiência. O microcontrolador opera com uma frequência de clock de 16 MHz, garantindo desempenho suficiente para aplicações embarcadas e projetos de prototipagem.

Especificações e Características do ATmega328P

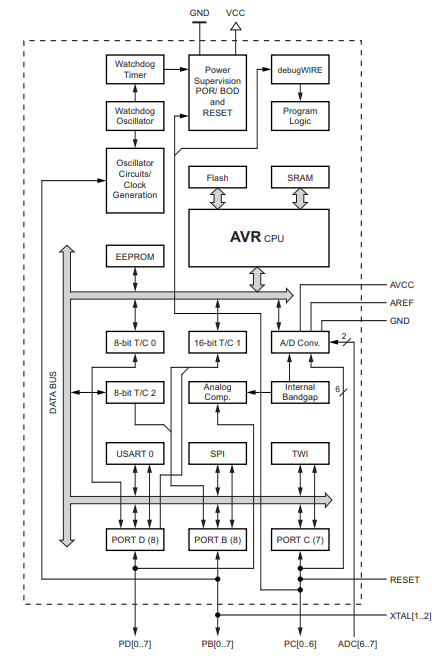

Figura 3 - Diagrama de Blocos ATmega328P

Memória

A memória no Arduino é dividida em três tipos principais:

Flash Memory:

• Capacidade: 32 KB
• Função: armazenar o programa que o usuário carrega no Arduino
• Características: É uma memória não volátil e apresenta apenas a funcionalidade de leitura durante a execução.

SRAM (Static RAM)

• Capacidade: 2 KB
• Função: Armazenar variáveis temporárias em tempo de execução.
• Características: É uma memória volátil e devido a sua limitação de capacidade pode sofrer overflow de memória quando lida com programas que manipulam muitos dados

EEPROM (Eletrically Eresable Programmable Read-Only Memory)

• Capacidade: 1 KB
• Função: Armazenar dados que precisam ser preservados mesmo quando o Arduino é desligado.
• Características: É uma memória não volátil e é ideal para salvar configurações sendo acessível por meio da biblioteca EEPROM.h.

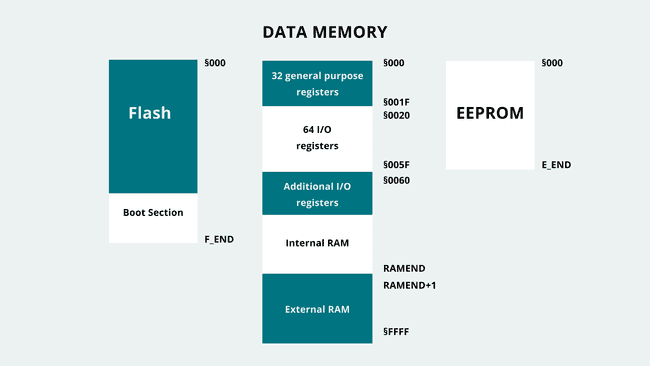

Figura 4 - Mapa de memória AVR

Sistema Operacional

O Arduino Uno não possui um sistema operacional como computadores ou smartphones. Em vez disso, ele executa diretamente o firmware carregado pelo usuário. Esse firmware é programado em C/C++ e carregado por meio do ambiente de desenvolvimento integrado (IDE) do Arduino.

Sensores e Atuadores

O Arduino Uno, por si só, não possui sensores ou atuadores integrados. Ele é projetado como uma plataforma para conectar e controlar dispositivos externos, como sensores e motores. No entanto, ele conta com componentes essenciais que facilitam essa integração, como os pinos de I/O e interfaces de comunicação.

Modulos e interfaces de comunicação no arduino

O Arduino é uma plataforma de hardware e software de código aberto que tem se destacado por sua acessibilidade e flexibilidade, tornando-se uma ferramenta valiosa para engenheiros, pesquisadores e entusiastas. Como mencionado no artigo da IEEE Xplore discutido por Nayyar e Puri [2], o Arduino oferece uma ampla gama de placas, Lilypads e shields que podem ser usadas para diversas aplicações em diferentes áreas, como automação residencial, robótica, drones e conectividade sem fio.

O grande diferencial do Arduino está em seu hardware open source, o que permite que qualquer pessoa crie, modifique e distribua suas próprias placas e shields personalizados. Isso amplia imensamente as possibilidades para a comunidade de pesquisadores, permitindo o desenvolvimento de produtos e soluções inovadoras. Com uma comunidade ativa, o Arduino facilita o desenvolvimento rápido de protótipos e o teste de novas ideias, sem a necessidade de grandes investimentos iniciais em hardware complexo.

Entre os principais recursos do Arduino, destaca-se a possibilidade de integração de diversos sensores e atuadores, permitindo o controle e monitoramento de sistemas em tempo real. A plataforma também é conhecida pela sua simplicidade de uso, com uma vasta documentação e uma interface de programação intuitiva. Esses aspectos tornam o Arduino ideal tanto para iniciantes quanto para profissionais que desejam explorar novas ideias e construir sistemas mais complexos.

O Arduino também tem sido amplamente utilizado em pesquisa acadêmica e industrial, onde pesquisadores têm desenvolvido novas tecnologias e soluções baseadas na plataforma. Em áreas como automação de casas inteligentes, sistemas de monitoramento remoto e sistemas embarcados, o Arduino é uma escolha popular devido à sua custo-benefício, facilidade de implementação e a flexibilidade de personalização.

Interfaces de Comunicação com fio

I2C

O I²C (Inter-Integrated Circuit) é um protocolo de comunicação serial utilizado para conectar múltiplos dispositivos a um único barramento. Este protocolo é especialmente útil para interagir com sensores, atuadores e outros componentes em sistemas de baixo custo.

1. Estrutura de Comunicação

O I²C é um protocolo síncrono, o que significa que ele utiliza um sinal de clock para sincronizar a transmissão dos dados. Ele segue um modelo master-slave (master-slave), onde um dispositivo "master" controla a comunicação com os dispositivos "slaves". O barramento é composto por duas linhas:

• SDA (Serial Data Line): Transmite os dados entre o master e os slaves.
• SCL (Serial Clock Line): Transmite o sinal de clock para sincronizar a comunicação.

A velocidade padrão de operação é 100 kHz

2. Endereçamento

Cada dispositivo I²C possui um endereço único de 7 bits (embora alguns dispositivos usem 8 bits). O endereço é usado pelo master para direcionar a comunicação a um dispositivo específico. Como o I²C permite múltiplos dispositivos no mesmo barramento, cada um deve ter um endereço único para evitar conflitos. Com 7 bits, até 127 dispositivos podem ser conectados a um único barramento I²C.

3. Biblioteca Wire

No Arduino, a Wire.h é a biblioteca padrão utilizada para a comunicação I²C. A biblioteca fornece funções que permitem ao Arduino atuar como master ou slave no barramento I²C, facilitando a implementação do protocolo.

SPI

O SPI (Serial Peripheral Interface) é um protocolo de comunicação síncrona usado para transferir dados entre o microcontrolador (Arduino) e dispositivos periféricos como sensores, displays, SD cards, DACs, entre outros. Ele é mais rápido que o I²C e pode operar com vários dispositivos simultaneamente, mas exige mais linhas de comunicação.

1. Estrutura de Comunicação

O SPI usa um modelo de comunicação master-slave, onde o dispositivo master (geralmente o Arduino) controla a comunicação e os dispositivos slaves (sensores, displays, etc.) respondem a comandos do master. O protocolo usa quatro linhas:

• MOSI (Master Out Slave In): Linha para dados enviados do master para o slave.
• MISO (Master In Slave Out): Linha para dados enviados do slave para o master.
• SCK (Serial Clock): Linha de clock para sincronizar a transferência de dados.
• SS (Slave Select): Linha de seleção do slave, usada para ativar ou desativar dispositivos conectados.

O clock (SCK) é controlado pelo master, e os dados são transferidos em ambos os sentidos (MOSI e MISO), em um formato de 8 bits (por padrão).

2. Velocidade de Comunicação

O SPI pode operar a altas velocidades, tipicamente variando de 100 kHz até 10 MHz, dependendo da capacidade do Arduino e do dispositivo periférico. As taxas de transferência são muito mais rápidas que as do I²C, o que torna o SPI ideal para aplicações que exigem comunicação rápida, como a leitura de sensores de alta taxa de amostragem.

3. Biblioteca SPI no Arduino

A biblioteca SPI.h no Arduino facilita a comunicação SPI. Ela permite ao Arduino funcionar tanto como master quanto como slave, e fornece as funções necessárias para enviar e receber dados.

4. Modos de SPI

O SPI pode operar em quatro modos diferentes, dependendo da configuração do clock e da fase. Esses modos determinam como os dados são amostrados e enviados, e são configurados usando as funções da biblioteca SPI:

• Modo 0 (CPOL=0, CPHA=0): O clock é baixo quando inativo e os dados são amostrados na borda de subida.
• Modo 1 (CPOL=0, CPHA=1): O clock é baixo quando inativo e os dados são amostrados na borda de descida.
• Modo 2 (CPOL=1, CPHA=0): O clock é alto quando inativo e os dados são amostrados na borda de subida.
• Modo 3 (CPOL=1, CPHA=1): O clock é alto quando inativo e os dados são amostrados na borda de descida.

UART

O UART é um protocolo de comunicação assíncrona muito utilizado em sistemas embarcados para a transmissão de dados entre dispositivos. No contexto do Arduino, a UART é fundamental para a comunicação entre o Arduino e outros dispositivos, como computadores, módulos Bluetooth, GPS, ou outros microcontroladores.

1. Como Funciona a UART

A comunicação UART utiliza dois fios principais:

• TX (Transmit): Transmite dados do Arduino para outros dispositivos.
• RX (Receive): Recebe dados de outros dispositivos para o Arduino.

Abaixo um esquema da comunicação uart

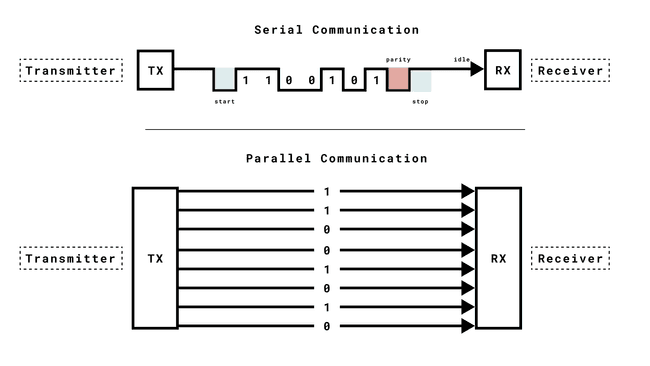

Figura 5 - Comunicação Uart no arduino

A comunicação UART é assíncrona, o que significa que não há um sinal de relógio (clock) que sincronize o envio e o recebimento de dados. Em vez disso, os dispositivos comunicam-se usando uma taxa de transmissão (baud rate) compartilhada, que deve ser configurada de maneira idêntica nos dois dispositivos.

2. Taxa de Baud (Baud Rate)

A taxa de baud é a velocidade com que os dados são transmitidos e recebidos. Ela define o número de bits transmitidos por segundo. Algumas taxas comuns incluem 9600. Ambas as partes da comunicação devem ter a mesma taxa de baud para que os dados sejam recebidos corretamente.

3. Configuração da UART no Arduino

O Arduino fornece uma interface simples para trabalhar com a comunicação UART por meio da biblioteca Serial.

CAN

O CAN (Controller Area Network) é um protocolo robusto de comunicação serial projetado para uso em sistemas embarcados, como veículos automotivos e aplicações industriais. No Arduino, o CAN é utilizado principalmente para comunicação em rede de múltiplos dispositivos, proporcionando uma maneira eficiente e confiável de enviar dados entre microcontroladores. O CAN é um protocolo de comunicação baseado em mensagens, onde os dispositivos trocam informações de forma confiável, permitindo que múltiplos dispositivos se comuniquem na mesma rede.

Características do CAN:

• Multi-mestre: Qualquer dispositivo na rede pode iniciar a comunicação.
• Comutação baseada em mensagens: As mensagens podem ser enviadas a partir de qualquer dispositivo para todos os outros dispositivos conectados à rede.
• Resistência a falhas: O CAN oferece mecanismos para garantir a integridade das mensagens mesmo em situações de falha na comunicação.
• Taxa de transmissão: O CAN opera tipicamente em taxas de até 1 Mbps (no padrão básico).

2. Como Funciona a Comunicação CAN

• Estrutura de Mensagens: No CAN, as mensagens são transmitidas em frames (quadros) contendo dados e identificadores. Cada frame possui:

  • Identificador: Usado para priorizar as mensagens (quanto menor o número do identificador, maior a prioridade).
  • Dados: Os dados a serem enviados.
  • CRC: Código de verificação cíclica para detectar erros.

• Broadcast: As mensagens enviadas via CAN são enviadas para todos os dispositivos na rede (broadcast). O dispositivo receptor verifica o identificador da mensagem para determinar se ele deve processá-la.

3. Biblioteca CAN no Arduino

O Arduino não possui suporte nativo ao protocolo CAN, mas existem bibliotecas de terceiros, como a "CAN Bus Shield", que podem ser utilizadas para implementar a comunicação CAN em placas Arduino. O CAN Bus Shield usa o controlador MCP2515 (um controlador CAN externo) para permitir que o Arduino se comunique via CAN.

Principais bibliotecas:

• MCP_CAN_lib: Biblioteca que permite que o Arduino se conecte a uma rede CAN via o MCP2515.
• CAN bus shield: Um shield (extensão) que facilita a implementação do protocolo CAN no Arduino.

Ethernet

A comunicação Ethernet no Arduino permite que o microcontrolador se conecte a redes locais ou à internet, proporcionando a capacidade de enviar e receber dados em um ambiente de rede. Esta funcionalidade é comumente utilizada em projetos de automação, controle remoto e monitoramento de dispositivos conectados via rede.

Ethernet é um protocolo de comunicação utilizado em redes locais (LANs), no qual os dispositivos se comunicam usando pacotes de dados. No Arduino, o módulo Ethernet permite que o Arduino se conecte a uma rede e envie/receba dados através de um cabo RJ45, geralmente usando o chip W5100 ou W5500, que são responsáveis pela comunicação Ethernet.

Características do Ethernet:

• Protocolos de Rede: Suporta protocolos de rede como TCP/IP, UDP, DHCP, DNS e HTTP.
• Velocidade de Comunicação: Tipicamente até 100 Mbps, dependendo do hardware.
• Confiabilidade: Conexões mais estáveis e rápidas quando comparadas a outros tipos de comunicação, como Wi-Fi ou Bluetooth.
• Aplicações: Usado para criação de servidores web, controle remoto de dispositivos, monitoramento de sistemas e automação residencial.

2. Biblioteca Ethernet para Arduino

A biblioteca Ethernet do Arduino permite que configure rapidamente o Arduino para comunicar-se via Ethernet. Ela fornece funções para controlar a interface de rede, obter um endereço IP via DHCP, configurar um servidor HTTP, enviar e receber pacotes UDP, entre outras funcionalidades.

Principais bibliotecas:

• Ethernet: A biblioteca padrão para comunicação Ethernet no Arduino.
• Ethernet2: Versão mais recente, baseada no chip W5500, que oferece mais recursos e melhor desempenho.

3. Como Funciona a Comunicação Ethernet no Arduino

Para utilizar a Ethernet no Arduino, é necessário um Ethernet Shield ou um módulo Ethernet como o ENC28J60 ou o W5100/W5500. O shield é encaixado diretamente no Arduino, e o módulo é conectado via SPI.

1. Conexão com a Rede: A primeira etapa é conectar o Arduino à rede Ethernet usando o cabo RJ45.
2. Configuração de IP: O Arduino pode usar DHCP para obter automaticamente um endereço IP da rede ou um IP fixo, se configurado manualmente.
3. Enviando e Recebendo Dados: O Arduino pode atuar como um servidor ou cliente. Como servidor, ele pode receber requisições de outros dispositivos na rede, como navegadores web. Como cliente, pode enviar dados para outros dispositivos na rede.

Figura 6 - Modulo w5100

Interfaces de Comunicação sem fio

WI-FI

O Arduino, com a adição de módulos Wi-Fi, pode se conectar à internet ou a redes locais sem fio, permitindo que o microcontrolador envie e receba dados de forma remota. Isso é útil para uma variedade de projetos, como automação residencial, monitoramento remoto, e integração com plataformas de IoT. Wi-Fi é uma tecnologia de rede sem fio baseada no padrão IEEE 802.11, que permite a comunicação de dispositivos em uma rede local sem a necessidade de cabos. No contexto do Arduino, o Wi-Fi permite a conexão do microcontrolador à internet ou a outras redes sem fio, oferecendo uma maneira conveniente de interagir com outros dispositivos na rede.

2. Módulos Wi-Fi Comuns para Arduino

Existem vários módulos e shields que permitem a conexão Wi-Fi com o Arduino:

• ESP8266: Um dos módulos Wi-Fi mais populares e econômicos para Arduino. O ESP8266 é um microcontrolador completo com capacidade Wi-Fi, muito utilizado em projetos de IoT. Ele pode ser usado tanto como módulo adicional para Arduino quanto de forma independente.
• ESP32: Um microcontrolador mais avançado que oferece Wi-Fi e Bluetooth. O ESP32 é mais poderoso que o ESP8266 e é altamente recomendado para projetos que exigem mais capacidade de processamento e múltiplas funcionalidades.

3. Bibliotecas Wi-Fi no Arduino

A principal biblioteca para comunicação Wi-Fi no Arduino é a WiFi.h para o ESP32 e a ESP8266WiFi.h para o ESP8266. Essas bibliotecas fornecem as funções necessárias para conectar o Arduino a redes Wi-Fi, enviar e receber dados e até criar servidores web.

4. Como Funciona a Comunicação Wi-Fi no Arduino

O processo de comunicação Wi-Fi no Arduino pode ser dividido em várias etapas:

1. Conexão à Rede Wi-Fi: O Arduino, com o módulo Wi-Fi, se conecta a uma rede Wi-Fi fornecendo o SSID (nome da rede) e a senha.
2. Configuração de IP: O Arduino pode usar DHCP para obter automaticamente um endereço IP da rede ou um IP fixo, se configurado manualmente.
3. Comunicação de Dados: Uma vez conectado à rede, o Arduino pode se comunicar com servidores web, plataformas de IoT, ou outros dispositivos na rede, enviando e recebendo dados por meio de protocolos como HTTP, MQTT.

Bluetooh

Detalhes sobre Bluetooth no Arduino

O Bluetooth no Arduino permite a comunicação sem fio de curto alcance com outros dispositivos Bluetooth, como smartphones, computadores, fones de ouvido e outros módulos Bluetooth. Isso é útil para criar projetos de automação residencial, controle de dispositivos à distância, sistemas de monitoramento e muitos outros tipos de aplicativos IoT.

1. O que é Bluetooth?

Bluetooth é uma tecnologia de comunicação sem fio de curto alcance usada para conectar dispositivos em redes pessoais (PAN). No contexto do Arduino, o Bluetooth permite a troca de dados sem a necessidade de fios, o que oferece conveniência e flexibilidade nos projetos.

2. Módulos Bluetooth Comuns para Arduino

Existem vários módulos Bluetooth que podem ser usados com o Arduino para conectar dispositivos sem fio:

• HC-05: Um módulo Bluetooth clássico utilizado para comunicação em série entre o Arduino e outros dispositivos Bluetooth. É amplamente usado em projetos de controle remoto e automação.
• HC-06: Um módulo semelhante ao HC-05, mas projetado para funcionar apenas como um dispositivo escravo, ou seja, ele não pode se conectar a outros dispositivos, mas pode ser conectado a um mestre (como um smartphone).
• ESP32: Embora o ESP32 seja mais conhecido por sua capacidade de Wi-Fi, ele também oferece suporte nativo a Bluetooth (tanto BLE quanto Bluetooth clássico). Ele é ideal para projetos que exigem múltiplas funcionalidades, como controle de dispositivos e sensores.

3. Como Funciona a Comunicação Bluetooth no Arduino

A comunicação Bluetooth no Arduino normalmente ocorre por meio de comunicação serial (USART). O Arduino pode enviar e receber dados para dispositivos Bluetooth conectados, como um smartphone ou um computador. O módulo Bluetooth se conecta ao Arduino usando pinos seriais (TX e RX), permitindo que dados sejam trocados entre os dispositivos.

Cat-M

Cat-M (LTE Cat-M1) é uma tecnologia celular otimizada para dispositivos de baixo consumo de energia e transmissão de pequenas quantidades de dados em intervalos regulares. Com uma taxa de dados de até 1 Mbps, o Cat-M é ideal para aplicações que não exigem altas velocidades de transmissão, como rastreadores de veículos, sensores e outros dispositivos IoT. Comparado ao LTE tradicional, o Cat-M oferece maior cobertura, especialmente em áreas rurais ou subterrâneas, e consome muito menos energia, sendo perfeito para dispositivos alimentados por bateria, com uma longa vida útil. Além disso, a latência do Cat-M é mais baixa do que a do NB-IoT, tornando-o mais adequado para aplicações que exigem comunicação em tempo real.

Entre as principais vantagens do Cat-M estão sua cobertura expandida, que facilita o funcionamento em locais de difícil acesso, como subterrâneos e áreas remotas, e seu baixo consumo de energia, essencial para dispositivos IoT de longa duração. Ao contrário do NB-IoT, o Cat-M também suporta mobilidade, permitindo que dispositivos móveis, como rastreadores e veículos, se conectem sem problemas. A implementação do Cat-M no Arduino é simples, requerendo apenas módulos compatíveis, como o Quectel BG96 ou SIM7000, que são amplamente utilizados para esse tipo de conexão.

3. Como Usar Cat-M no Arduino

Para usar o Cat-M com o Arduino, é necessário um módulo que seja compatível com essa tecnologia. Um exemplo comum é o módulo Quectel BG96, que suporta Cat-M1, NB-IoT e outras tecnologias celulares.

NB-IoT

NB-IoT (Narrowband IoT) é uma tecnologia de comunicação celular de baixo consumo de energia, ideal para dispositivos IoT que necessitam de uma largura de banda reduzida e alta eficiência energética, além de excelente cobertura, mesmo em áreas remotas ou subterrâneas.

Características do NB-IoT:

1. Taxa de Dados:

   • A taxa de transmissão do NB-IoT é limitada a até 250 Kbps, sendo ideal para aplicações que enviam pequenos pacotes de dados em intervalos regulares, como sensores de temperatura, umidade, rastreadores e medidores de energia.

2. Cobertura:

   • O NB-IoT oferece maior cobertura do que tecnologias móveis tradicionais, alcançando locais com difícil acesso, como áreas rurais e subterrâneas, devido ao seu design otimizado para longas distâncias e alta penetração de sinal.

3. Consumo de Energia:

   • O consumo de energia do NB-IoT é extremamente baixo, projetado para dispositivos que podem funcionar por anos com uma única carga de bateria. Isso é vantajoso para aplicações de longo prazo, como monitoramento remoto e sensores distribuídos.

4. Latência:

   • Embora tenha uma latência maior que outras tecnologias, como o LTE ou o Cat-M, o NB-IoT é adequado para aplicativos que não exigem respostas em tempo real.

5. Suporte à Mobilidade:

   • O NB-IoT não oferece suporte à mobilidade, o que significa que ele não é adequado para dispositivos em movimento, como rastreadores de veículos.

6. Implementação no Arduino:

   • Para usar o NB-IoT com o Arduino, são necessários módulos compatíveis, como o SIM7000 ou o Quectel BC95. Esses módulos permitem que o Arduino se conecte à rede NB-IoT, tornando possível a transmissão de dados de sensores de forma eficiente e de baixo custo.

Como Usar NB-IoT no Arduino

O NB-IoT oferece uma solução robusta para conectar dispositivos IoT que precisam de baixo consumo de energia, alta cobertura e longa duração da bateria. A implementação no Arduino pode ser realizada facilmente com módulos como SIM7000 ou Quectel BC95, proporcionando uma opção viável para projetos IoT.

Zigbee

Zigbee é um protocolo de comunicação sem fio de baixo consumo de energia, projetado para redes de dispositivos com requisitos de largura de banda reduzida, como sensores e automação residencial. Ele é ideal para aplicações IoT, como controle de luzes, dispositivos de monitoramento, e sistemas de automação, com uma topologia de rede em estrela, árvore ou malha.

Características do Zigbee:

1. Protocolo de Rede:

   • O Zigbee utiliza uma rede de topologia em malha para conectar dispositivos de forma eficiente, permitindo que dispositivos próximos retransmitam sinais uns para os outros. Isso aumenta o alcance e a confiabilidade da comunicação em comparação com outras redes sem fio, como o Wi-Fi.

2. Baixo Consumo de Energia:

   • O Zigbee é conhecido por seu baixo consumo de energia, o que o torna ideal para dispositivos que precisam funcionar por longos períodos com baterias de baixo custo, como sensores em sistemas de automação doméstica ou rastreadores de saúde.

3. Taxa de Dados:

   • O Zigbee oferece uma taxa de dados de até 250 Kbps, o que é adequado para transmissões de dados pequenas e intermitentes, como leitura de sensores de temperatura, umidade, movimento, entre outros.

4. Alcance:

   • O alcance do Zigbee é de aproximadamente 10 a 100 metros, dependendo das condições do ambiente e da potência de transmissão dos dispositivos. Sua capacidade de formar uma rede em malha permite que o alcance seja expandido com o uso de múltiplos dispositivos intermediários.

5. Comunicação em Tempo Real:

   • Embora o Zigbee não seja projetado para comunicação em tempo real, ele ainda oferece uma latência suficientemente baixa para muitas aplicações de automação e controle.

Exemplo de Implementação do Zigbee no Arduino:

É possível configurar um módulo Xbee para comunicação entre dois dispositivos Arduino.

Para estabelecer uma comunicação entre o Arduino e os módulos Xbee, é necessário conectar fisicamente o módulo Xbee ao Arduino, utilizando um adaptador, como o Xbee Explorer. Esse adaptador facilita a interface entre o módulo Xbee e o microcontrolador Arduino, permitindo que a comunicação sem fio seja viabilizada de forma simples e eficiente.

LoRaWAN

LoRaWAN (Long Range Wide Area Network) é um protocolo de comunicação sem fio de longo alcance e baixo consumo de energia, ideal para aplicações de IoT (Internet das Coisas). É particularmente útil em cenários onde há necessidade de comunicar dados em grandes distâncias e onde o consumo de energia precisa ser mínimo, como em sensores de monitoramento ambiental, cidades inteligentes, rastreamento de ativos, entre outros.

Características do LoRaWAN:

1. Longo Alcance:

   • LoRaWAN é projetado para oferecer comunicação de longo alcance, podendo cobrir distâncias de até 15 km em áreas rurais e 5 km em áreas urbanas. Isso o torna ideal para áreas amplas onde outras formas de comunicação sem fio, como Wi-Fi ou Bluetooth, não são viáveis.

2. Baixo Consumo de Energia:

   • A principal vantagem do LoRaWAN é seu baixo consumo de energia. Ele permite que dispositivos IoT funcionem com baterias por períodos prolongados, de até 10 anos, tornando-o adequado para dispositivos de difícil acesso ou que não podem ser recarregados com frequência.

3. Capacidade de Rede:

   • LoRaWAN suporta a criação de redes de grande escala. Ele pode conectar milhares de dispositivos sem a necessidade de um grande consumo de recursos de rede. As redes podem ser públicas ou privadas, com gateways conectando os dispositivos ao servidor central.

4. Modulação LoRa:

   • A tecnologia LoRa (Long Range) usa uma modulação de espectro espalhado, permitindo comunicação a longas distâncias com alta resistência a interferências. O protocolo LoRaWAN é responsável pela gestão da rede, enquanto o LoRa lida com a parte física da comunicação.

5. Taxa de Dados:

   • LoRaWAN oferece taxas de dados que variam de 0.3 kbps a 27 kbps, dependendo da configuração de potência e da distância. Isso é adequado para envios de dados pequenos e intermitentes, como leituras de sensores de temperatura, umidade, ou dados de posição de dispositivos de rastreamento.

6. Arquitetura de Rede:

   • O LoRaWAN utiliza uma arquitetura em estrela, onde os dispositivos finais (nós) se comunicam com um ou mais gateways que, por sua vez, encaminham os dados para um servidor central. A comunicação pode ser unidirecional ou bidirecional, dependendo da aplicação.

7. Segurança:

   • LoRaWAN implementa criptografia de ponta a ponta para garantir a segurança dos dados transmitidos. As chaves de criptografia são únicas para cada dispositivo, aumentando a segurança da rede.

Vantagens do LoRaWAN:

• Cobertura de Longo Alcance: Ideal para áreas rurais ou difíceis de alcançar, onde outras redes sem fio falham.
• Baixo Consumo de Energia: Perfeito para aplicações IoT que exigem longa autonomia sem a necessidade de substituição de baterias frequentes.
• Escalabilidade: Suporta milhares de dispositivos em uma única rede sem perder a eficiência.
• Confiabilidade: Oferece uma comunicação robusta, com alta resistência a interferências e obstáculos.

Uso do LoRaWAN com Arduino:

O Arduino pode ser facilmente integrado ao LoRaWAN utilizando módulos de comunicação como o Semtech SX1276/77/78 ou módulos RAK (por exemplo, o RAK811). Esses módulos são compatíveis com o protocolo LoRaWAN e podem ser conectados a um Arduino para permitir comunicação sem fio de longo alcance.

1. Módulos LoRaWAN Compatíveis com Arduino:

   • LoRa Shield: Um shield para Arduino que usa o chip SX1278, ideal para comunicação de longo alcance.
   • RAK811 LoRaWAN: Um módulo LoRaWAN que pode ser facilmente integrado ao Arduino para facilitar a criação de redes LoRa.

2. Bibliotecas:

   • LoRa Library: Uma biblioteca popular para integrar LoRa no Arduino. Ela permite que configure a comunicação LoRa no Arduino e envie/receba pacotes de dados.
   • LMIC Library: Biblioteca que implementa o protocolo LoRaWAN no Arduino, útil para gerenciar a comunicação com gateways e servidores.

UWB

Ultra-Wideband (UWB) é uma tecnologia de comunicação sem fio que opera em uma vasta faixa de frequências e oferece comunicação de alta precisão, ideal para aplicações como rastreamento de localização, sensoriamento e redes de dispositivos IoT. Em comparação com outras tecnologias como Wi-Fi ou Bluetooth, o UWB oferece melhor precisão na medição de distância e localização, alcançando resoluções de até centímetros.

Características do UWB:

1. Alta Precisão em Localização:

   • O UWB é altamente preciso para medições de distância e localização. Ele pode determinar a posição de um dispositivo com uma precisão de até 30 cm, o que o torna ideal para rastreamento em tempo real e sistemas de posicionamento de alta precisão (RTLS – Real-Time Location System).

2. Larga Faixa de Frequência:

   • O UWB utiliza uma faixa de frequência muito ampla, geralmente de 3.1 GHz a 10.6 GHz, o que lhe permite realizar comunicações de alta velocidade e baixíssimo consumo de energia, sem interferir significativamente em outras tecnologias de comunicação.

3. Baixo Consumo de Energia:

   • Devido ao uso de pulsos curtos e de baixa potência, o UWB é uma tecnologia eficiente em termos de consumo de energia. Isso é especialmente vantajoso em dispositivos IoT, que requerem longa autonomia de bateria.

4. Comunicação de Alta Velocidade:

   • O UWB oferece taxas de dados de até 480 Mbps, o que é adequado para transmitir grandes volumes de dados em ambientes onde outras tecnologias sem fio não são viáveis.

5. Alta Resistência à Interferência:

   • Devido à sua operação em uma ampla faixa de frequências e uso de sinais de curta duração, o UWB é menos suscetível a interferências de outros dispositivos sem fio, o que o torna ideal para ambientes congestionados com múltiplos sinais.

UWB no Arduino:

Embora o UWB não seja nativamente suportado pelo Arduino, é possível adicionar suporte à tecnologia através de módulos como o DecaWave DW1000. O DW1000 é um chip UWB que pode ser usado para criar sistemas de localização e comunicação baseados em UWB.

Módulos UWB para Arduino:

1. DecaWave DW1000:

   • O DW1000 é um chip UWB popular usado em módulos como o Pansonic e RTLS para Arduino. Ele é projetado para ser usado em aplicações de rastreamento de localização e comunicação sem fio com alta precisão.

2. Módulo UWB TDOA:

   • Um outro módulo usado para criar redes de sensores e sistemas de rastreamento em tempo real. O UWB TDOA (Time Difference of Arrival) pode ser usado para determinar a posição de dispositivos em um espaço tridimensional.

Bibliotecas para Arduino:

• DW1000 Library: Biblioteca Arduino para controlar os módulos DecaWave DW1000. Ela facilita a implementação de funções de rastreio e comunicação UWB.
• RTLS Library: Uma biblioteca focada em sistemas de rastreamento de localização em tempo real usando UWB.

NFC

NFC (Near Field Communication) é uma tecnologia sem fio de curto alcance que permite a comunicação entre dispositivos a uma distância de até 10 cm, sendo muito utilizada em sistemas de pagamento por aproximação, autenticação de dispositivos e troca de dados de forma segura. No Arduino, o NFC é frequentemente utilizado com módulos como o PN532, que permitem integrar dispositivos com NFC em projetos como sistemas de controle de acesso, leitura de tags RFID e mais.

Características do NFC:

1. Comunicação de Curto Alcance:

   • NFC permite que dois dispositivos se comuniquem quando estão a uma distância de até 10 cm, o que garante segurança e minimiza o risco de interferências.

2. Velocidade de Comunicação:

   • A velocidade de comunicação do NFC varia de 106 kbps a 424 kbps, dependendo da versão e do tipo de dados que estão sendo transferidos.

3. Baixo Consumo de Energia:

   • NFC é projetado para ser altamente eficiente em termos de consumo de energia. Dispositivos NFC podem operar em modo passivo, sem precisar de uma bateria, ao se comunicarem com dispositivos que fornecem energia (como cartões RFID ou smartphones).

4. Compatibilidade:

   • NFC é compatível com dispositivos de várias plataformas, incluindo smartphones, cartões bancários, tags RFID, e outros dispositivos IoT.

Como Funciona o NFC?

O NFC utiliza uma tecnologia de comunicação de campo magnético para transmitir dados entre dois dispositivos, e existem três modos de operação principais:

• Modo de Leitura/Gravação: Um dispositivo NFC pode ler e gravar dados em uma tag NFC passiva.
• Modo de Emulação de Cartão: O dispositivo NFC pode emular um cartão inteligente para comunicação com um terminal NFC.
• Modo Peer-to-Peer: Dispositivos NFC podem trocar dados diretamente entre si, como enviar contatos de um telefone para outro.

Módulos NFC no Arduino:

O módulo mais comum para usar NFC no Arduino é o PN532, que pode ser usado tanto para ler tags NFC quanto para fazer comunicação entre dispositivos. O PN532 é compatível com diversos tipos de dispositivos NFC e pode ser controlado via I2C, SPI ou Serial.

Módulos NFC mais comuns:

1. PN532:

   • Um dos módulos mais populares para NFC no Arduino, o PN532 oferece suporte para leitura de tags RFID/NFC e comunicação entre dispositivos.
   • Pode ser conectado ao Arduino usando os protocolos I2C, SPI, ou Serial.

2. RC522:

   • Embora seja um módulo mais barato e simples, o RC522 também pode ser usado para leitura de tags RFID em projetos Arduino, sendo frequentemente utilizado para controle de acesso ou sistemas de autenticação simples.

Unidades de Entrada/Saída (I/O)

GPIO

A GPIO (General Purpose Input/Output) do Arduino Uno é uma interface essencial para comunicação com o mundo exterior, permitindo ao microcontrolador interagir com sensores, atuadores e outros dispositivos eletrônicos. Ele tem um total de 14 pinos digitais (numerados de 0 a 13), em que 6 podem ser usados como pinos PWM (Pulse Width Modulation), e 6 pinos analógicos (numerados de A0 a A5). Além disso, ele conta com pinos de alimentação (VCC, GND, 5V, 3.3V) e pinos de comunicação (como TX/RX para comunicação serial).

Pinos digitais: Esses pinos podem ser configurados para atuar como entrada ou saída digital, permitindo a leitura ou o envio de sinais HIGH (5V) ou LOW (0V). Exemplos de uso incluem acionar LEDs, botões, relés, e comunicação com outros dispositivos digitais.

pinos pwm: Permitem gerar sinais com uma modulação de largura de pulso (PWM) para controlar a intensidade de dispositivos como motores, servos e LEDs. O PWM funciona variando a largura do pulso de um sinal digital, o que simula uma tensão analógica.

Pinos analógicos: Esses pinos são usados para ler sinais analógicos, ou seja, sinais contínuos com variação de tensão como os valores de sensores de temperatura, umidade, entre outros O Arduino Uno possui um Conversor Analógico para Digital (ADC) de 10 bits, o que significa que os valores lidos variam de 0 a 1023, representando a faixa de 0 a 5V. Exemplo de uso: ler a leitura de um sensor de temperatura ou de um potenciômetro.

ADC

Conversor analógico-digital de 10 bits. Permite ler sinais de sensores analógicos nos pinos A0-A5.

PWM

O Arduino Uno oferece 14 pinos digitais, 6 dos quais podem ser usados para PWM, e 6 pinos analógicos.

Fonte de Energia e Sistema de Alimentação

Tipos

USB: Alimentação direta (5V). Entrada externa: Suporte de 7 a 12V no conector barrel jack.

Gerenciamento de Energia no Arduino

O gerenciamento de energia é uma parte crucial ao projetar dispositivos com Arduino, especialmente quando o projeto depende de baterias ou fontes de energia limitadas. Muitos dispositivos de IoT ou wearables exigem que o Arduino seja capaz de funcionar por longos períodos sem precisar de recarga. Felizmente, o Arduino oferece várias técnicas e modos de economia de energia para maximizar a eficiência energética.

Modos de Economia de Energia no Arduino

1. Modo de Suspensão (Sleep Mode):
   • O Arduino possui diferentes modos de suspensão, permitindo que ele desligue partes do hardware quando não estiver em uso, economizando energia.
   • O modo mais simples é o Idle Mode, onde o processador ainda está ativo, mas os periféricos estão inativos.
   • O Power-down Mode é mais eficaz, onde o processador e a maioria dos periféricos são desligados, permitindo um consumo mínimo de energia. Isso é ideal quando o Arduino não precisa executar tarefas ativas por longos períodos.

Backup de Energia

O Arduino Uno não possui um sistema de backup de energia integrado. Ele geralmente é alimentado por uma fonte externa, como uma porta USB ou uma fonte de alimentação de 7 a 12V conectada ao conector de alimentação. Quando a alimentação é perdida (por exemplo, desconectando o cabo USB ou a fonte de energia), o Arduino Uno perde todos os dados e precisa ser reiniciado quando a energia é restaurada.

Circuitos de Reset

O circuito de reset do Arduino Uno utiliza um capacitor, um resistor e um transistor para garantir que o ATmega328P seja reiniciado corretamente. O processo de reset é ativado por uma queda de tensão no pino de reset, o que faz com que o microcontrolador se reinicie. Abaixo estão os principais componentes envolvidos:

Componentes:

1. Capacitor (C1):

   • Valor: 100nF
   • Localização: Conectado entre o pino de reset do ATmega328P e o terra (GND).
   • Função: O capacitor garante um pulso de reset, criando uma breve queda de tensão no pino de reset quando o Arduino é ligado ou quando há uma falha.

2. Resistor (R1):

   • Valor: 10kΩ
   • Localização: Conectado entre o pino de reset do ATmega328P e a linha de alimentação de 5V.
   • Função: O resistor garante que o pino de reset seja mantido em nível alto (5V) durante a operação normal. Ele impede que o pino de reset fique flutuando e acione o reset inadvertidamente.

3. Botão de Reset (S1):

   • Localização: Entre o pino de reset e o terra (GND).
   • Função: Quando pressionado, o botão de reset conecta o pino de reset ao terra, forçando um reset manual do microcontrolador. Isso causa uma queda de tensão no pino de reset, fazendo com que o ATmega328P se reinicie.

4. Diodo (D1) (opcional):

   • Localização: Entre o pino de reset e a alimentação.
   • Função: Protege o circuito contra possíveis picos de tensão que possam ocorrer.

Funcionamento:

• Quando o Arduino é alimentado, o capacitor C1 é inicialmente descarregado. O pino de reset do ATmega328P é então puxado para o GND momentaneamente (via o capacitor), gerando um pulso de reset.
• O resistor R1 puxa o pino de reset para o 5V, o que mantém o microcontrolador em funcionamento normal após o pulso de reset.
• Se o botão de reset S1 for pressionado, o pino de reset é novamente puxado para GND, forçando o microcontrolador a reiniciar.
• Esse circuito de reset é necessário para garantir que o microcontrolador inicie corretamente sempre que o sistema for ligado ou após um erro.

Supervisores de Energia

O supervisor de energia no Arduino Uno não é um componente destacado isoladamente, mas sim uma funcionalidade do design do circuito de alimentação, projetada para garantir que a alimentação do microcontrolador seja estável e segura. No caso do Arduino Uno, essa função é comumente desempenhada por um supervisor de voltagem, que monitora a tensão de alimentação e ajuda a garantir que o sistema seja reiniciado em caso de falha de energia. Ele monitora a tensão de alimentação para garantir que o ATmega328P esteja recebendo os 5V estáveis necessários para funcionar corretamente. Se a tensão cair abaixo de um nível seguro, o supervisor pode forçar um reset ou desligamento para evitar falhas no funcionamento do microcontrolador. Quando o Arduino Uno é alimentado através de uma fonte externa (como uma bateria ou uma fonte de 12V conectada ao pino Vin), o regulador L7805 regula essa voltagem para os 5V necessários. No caso de quedas de voltagem, o supervisor pode reiniciar o sistema para evitar que o microcontrolador seja danificado.

Firmware e Atualizações

O microcontrolador desse modelo de arduino, o ATmega16U2, apresenta um firmware e pode ser atualizado usando o DFU (Device firmware Update). Versões mais atuais do Arduino IDE já apresentam ferramentas de atualização do firmware fonte:

Unidade de Proteção e Segurança

Fontes oficiais do arduino uno R3 não citam hardware dedicada a segurança, autenticação ou controle de acesso. Porém há bibliotecas que implementam algoritmos de segurança otimizados para o arduino, como por exemplo o Arduino Cryptography Library.

Armazenamento Externo

Fontes oficiais não citam algum tipo de armazenamento externo.

Interface com o Usuário (UI)

Esse modelo de arduino possui um led embutido na placa que pode ser acessada pelo pino 13. Também há leds indicador de ligado, transmissão e recebimento de dados. E por fim, há um botão de reset.

Produtos Relacionados

Controle de Temperatura Automático

O artigo "Automatic Room Temperature Control System Using Arduino UNO R3 and DHT11 Sensor" apresenta o uso do Arduino UNO R3 no desenvolvimento de um sistema automatizado para controle de temperatura ambiente com base no sensor DHT11. O sistema monitora, em tempo real, a temperatura e a umidade do ambiente, ajustando automaticamente dispositivos como ventiladores e aquecedores para manter condições ideais.

Destaca-se o uso da funcionalidade PWM (Pulse Width Modulation) no controle do ventilador, permitindo ajustes precisos em sua velocidade, o que contribui para a eficiência e o desempenho do sistema.

Referências

• Microchip Technology. ATmega328P Datasheet. Disponível em: https://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-7810-Automotive-Microcontrollers-ATmega328P_Datasheet.pdf
• Arduino Memory Guide. Disponível em: https://docs.arduino.cc/learn/programming/memory-guide/
• Arduino UNO R3 Documentation. Disponível em: https://docs.arduino.cc/hardware/uno-rev3/#tech-specs
• I2C Library Documentation. Disponível em: https://docs.arduino.cc/libraries/i2c/
• Arduino Ethernet Shield (Sem POE). Disponível em: https://docs.arduino.cc/retired/shields/arduino-ethernet-shield-without-poe-module/
• MCP2515 Stand-Alone CAN Controller. Disponível em: https://ww1.microchip.com/downloads/en/DeviceDoc/MCP2515-Stand-Alone-CAN-Controller-with-SPI-20001801J.pdf
• UART Communication Documentation. Disponível em: https://docs.arduino.cc/learn/communication/uart/
• Wi-Fi Library Documentation. Disponível em: https://docs.arduino.cc/libraries/wifi/
• LTE-M and NB-IoT Overview. Disponível em: https://www.gsma.com/solutions-and-impact/technologies/internet-of-things/long-term-evolution-machine-type-communication-lte-mtc-cat-m1/
• BG96 NB-IoT Library. Disponível em: https://docs.arduino.cc/libraries/hellothing_bg96_nbiot/
• NB-IoT Project Examples. Disponível em: https://create.arduino.cc/projecthub/projects/tags/nb-iot
• Zigbee Technology Overview. Disponível em: https://www.zigbee.org/
• Arduino and TrueSense UWB Technology. Disponível em: https://blog.arduino.cc/2024/10/29/arduino-and-truesense-partner-to-bring-uwb-technology-to-millions/
• DFU Programming of ATmega8U2 and 16U2. Disponível em: https://docs.arduino.cc/retired/hacking/software/DFUProgramming8U2/
• Arduino Uno Schematic. Disponível em: https://www.arduino.cc/en/uploads/Main/Arduino_Uno_Rev3-schematic.pdf
• Arduino Reset Circuit - Forum Discussion. Disponível em: https://forum.arduino.cc/t/understanding-arduino-reset-circuit/523301
• Arduino Uno Schematic PDF. Disponível em: https://docs.arduino.cc/resources/schematics/A000066-schematics.pdf
• Arduino Cryptography Library. Disponível em: https://rweather.github.io/arduinolibs/crypto.html
• Arduino UNO R3 Pinout (PDF). Disponível em: https://docs.arduino.cc/resources/pinouts/A000066-full-pinout.pdf

Artigos

[1] G. M. Debele and X. Qian, "Automatic Room Temperature Control System Using Arduino UNO R3 and DHT11 Sensor," 2020 17th International Computer Conference on Wavelet Active Media Technology and Information Processing (ICCWAMTIP), Chengdu, China, 2020, pp. 428-432, doi: 10.1109/ICCWAMTIP51612.2020.9317307.

[2] A. Nayyar and V. Puri, "A review of Arduino board's, Lilypad's & Arduino shields," 2016 3rd International Conference on Computing for Sustainable Global Development (INDIACom), New Delhi, India, 2016, pp. 1485-1492. keywords: {Decision support systems;Handheld computers;Arduino;Arduino Shield;ATMega;Arduino Boards;IoT;Arduino Lilypad},
